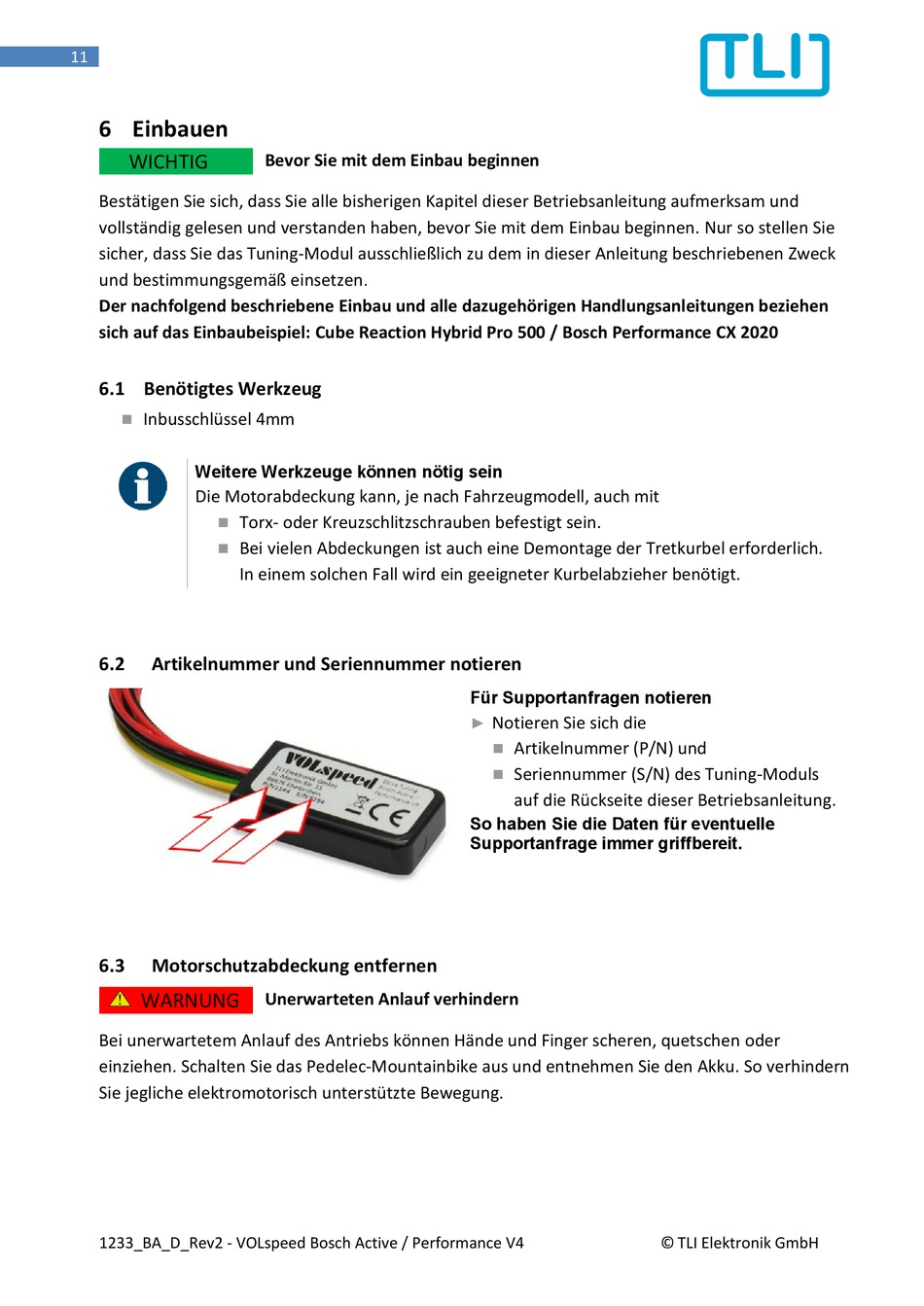

6 Einbauen
WICHTIG
Bestätigen Sie sich, dass Sie alle bisherigen Kapitel dieser Betriebsanleitung aufmerksam und
vollständig gelesen und verstanden haben, bevor Sie mit dem Einbau beginnen. Nur so stellen Sie
sicher, dass Sie das Tuning-Modul ausschließlich zu dem in dieser Anleitung beschriebenen Zweck
und bestimmungsgemäß einsetzen
Der nachfolgend beschriebene Einbau und alle dazugehörigen Handlungsanleitungen beziehen
sich auf das Einbaubeispiel: Cube Reaction Hybrid Pro 500 / Bosch Performance CX 2020
6.1 Benötigtes Werkzeug
Inbusschlüssel 4mm
Weitere Werkzeuge können nötig sein
Die Motorabdeckung kann, je nach Fahrzeugmodell, auch mit
Torx- oder Kreuzschlitzschrauben befestigt sein.
Bei vielen Abdeckungen ist auch eine Demontage der Tretkurbel erforderlich.
In einem solchen Fall wird ein geeigneter Kurbelabzieher benötigt.
6.2
Artikelnummer und Seriennummer notieren
6.3
Motorschutzabdeckung entfernen
WARNUNG
Bei unerwartetem Anlauf des Antriebs können Hände und Finger scheren, quetschen oder
einziehen. Schalten Sie das Pedelec-Mountainbike aus und entnehmen Sie den Akku. So verhindern
Sie jegliche elektromotorisch unterstützte Bewegung.
1233_BA_D_Rev2 - VOLspeed Bosch Active / Performance V4
Bevor Sie mit dem Einbau beginnen
.
Unerwarteten Anlauf verhindern
Für Supportanfragen notieren
►
Notieren Sie sich die
Artikelnummer (P/N) und
Seriennummer (S/N) des Tuning-Moduls
auf die Rückseite dieser Betriebsanleitung.
So haben Sie die Daten für eventuelle
Supportanfrage immer griffbereit.
© TLI Elektronik GmbH
