VOLspeed V3 Betriebsanleitung
Tli/yamaha pw-x3 / pw-s2
Verwandte Anleitungen für VOLspeed V3
Inhaltszusammenfassung für VOLspeed V3

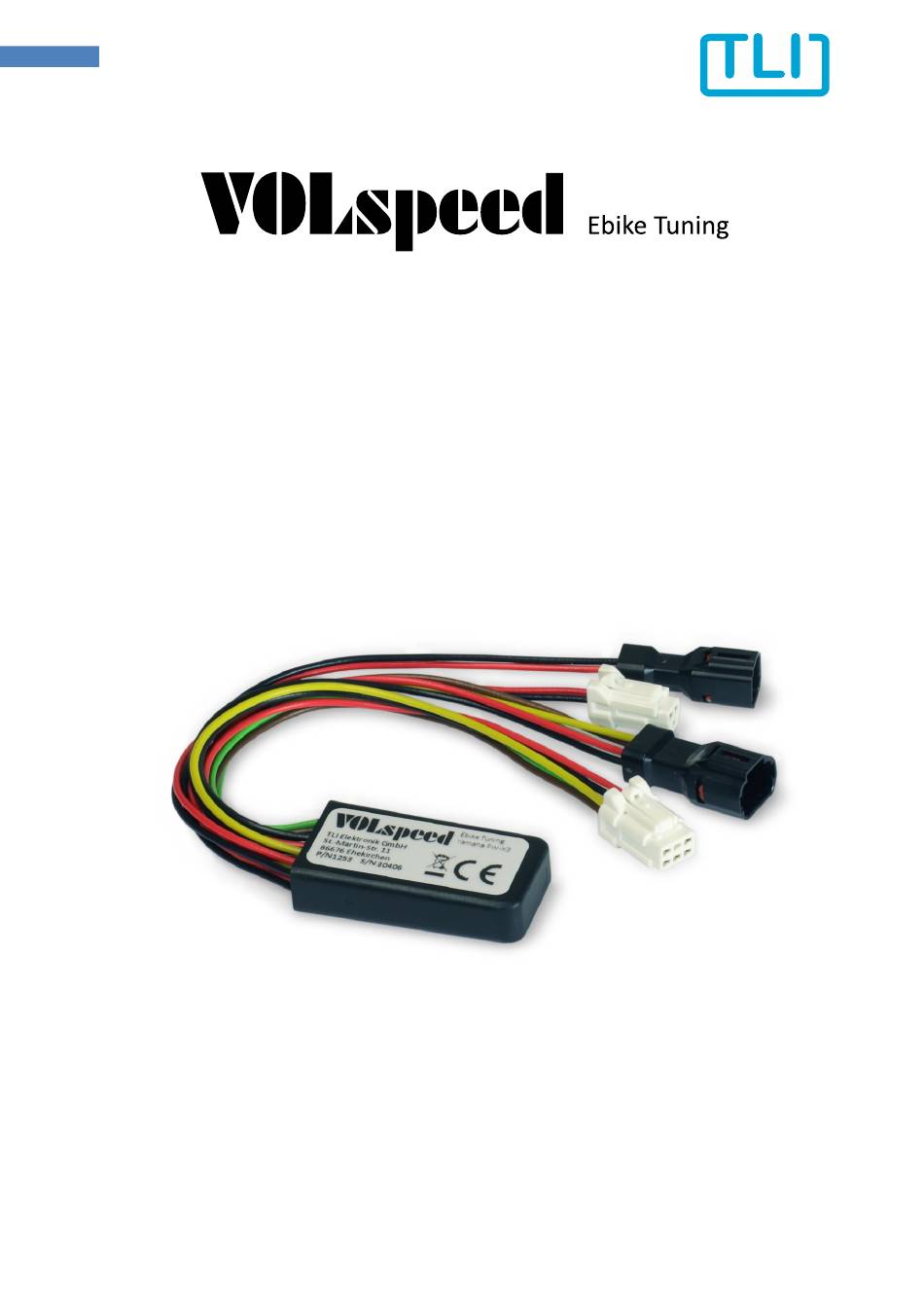

- Seite 1 Yamaha PW-X3 / PW-S2 Betriebsanleitung als Original-Betriebsanleitung in deutscher Sprache 1253_BA_D_Rev1 - VOLspeed Yamaha PW-X3 / PW-S2 V3 © TLI Elektronik GmbH...
-
Seite 2: Inhaltsverzeichnis
Sie bringen sich selbst und andere in Gefahr, wenn Sie diese Hinweise nicht beachten. Schwere Verletzungen oder erhebliche Sachschäden können die Folge sein. Warnhinweise gibt es in folgenden Kategorien: 1253_BA_D_Rev1 - VOLspeed Yamaha PW-X3 / PW-S2 V3 © TLI Elektronik GmbH... -
Seite 3: Voraussetzungen Für Eine Sichere Verwendung
Verwenden Sie Ihr getuntes Pedelec nur noch auf privaten, abgesicherten Grundstücken oder Rennstrecken. ► Befahren Sie niemals öffentliche Wege oder Bereiche, die Sie nicht vorher gegen Betreten durch andere Personen sicher absperren konnten. 1253_BA_D_Rev1 - VOLspeed Yamaha PW-X3 / PW-S2 V3 © TLI Elektronik GmbH... -
Seite 4: Benutzerkreis Einschränken
Pedelecs vor jeder Benutzung vorgeschrieben sind. Diese Aufzählung ersetzt nicht die Original- Betriebsanleitung des Pedelec-Herstellers. ► Stellen Sie weitere Inspektions- und Wartungszyklen gemäß den Herstellerangaben Ihres Pedelecs fest. ► Verkürzen Sie diese entsprechend Ihrer Einsatzbedingungen. 1253_BA_D_Rev1 - VOLspeed Yamaha PW-X3 / PW-S2 V3 © TLI Elektronik GmbH... -
Seite 5: Einbauvoraussetzungen Kennen Und Einhalten
Unterstützung bis 45km/h werden nicht unterstützt. ► Setzen Sie den Tuning-Modul nur dann in Ihr Pedelec ein, wenn Sie die Übereinstimmung Ihrer Pedelec-Ausrüstung mit nachfolgend genannten Antriebssystemen und Displaytypen feststellen können. 1253_BA_D_Rev1 - VOLspeed Yamaha PW-X3 / PW-S2 V3 © TLI Elektronik GmbH... -
Seite 6: Verpflichtung Des Eigners
Benutzung des getunten Pedelecs eingewiesen wurden. 2.5 Verpflichtung jedes Benutzers Jeder Benutzer ist verpflichtet, ► die vorliegende Betriebsanleitung vollständig zu lesen und zu beachten sowie 1253_BA_D_Rev1 - VOLspeed Yamaha PW-X3 / PW-S2 V3 © TLI Elektronik GmbH... -
Seite 7: Gewährleistung Und Haftung
3.2 Garantie, Gewährleistung und Haftung durch den Hersteller des Pedelecs Aufgrund der höheren Geschwindigkeiten mit elektromotorischer Unterstützung werden höhere Belastungen und Kräfte auf alle Fahrzeugteile einwirken. 1253_BA_D_Rev1 - VOLspeed Yamaha PW-X3 / PW-S2 V3 © TLI Elektronik GmbH... -
Seite 8: Sach- Und Personenschäden - Weiter Zu Berücksichtigende Haftungsausschlüsse
Stellen Sie Ihre Einsatzbedingungen und zu versichernde Benutzergruppen genau fest. Schließen Sie eine den Einsatzbedingungen und der Benutzergruppe entsprechende Versicherung zum Einsatz Ihres getunten Pedelecs ab. 1253_BA_D_Rev1 - VOLspeed Yamaha PW-X3 / PW-S2 V3 © TLI Elektronik GmbH... -
Seite 9: Funktionsbeschreibung
Sicherheits- und Schutzeinrichtungen des Pedelec bleiben durch den Einbau des Tuning- Moduls unangetastet erhalten. 5 Technische Daten Gehäuseabmessungen: 37mm x 19mm x 9mm Kabellänge: ca. 140mm Gewicht: 0,025kg Leistungsaufnahme: 0,1W Versorgungsspannung: 5VDC 1253_BA_D_Rev1 - VOLspeed Yamaha PW-X3 / PW-S2 V3 © TLI Elektronik GmbH... -
Seite 10: Einbauen
Schalten Sie das E-Bike aus und entnehmen Sie den Akku. So verhindern Sie jegliche elektromotorisch unterstützte Bewegung. ► Sorgen Sie für einen festen, sicheren Stand Ihres E-Bike. 1253_BA_D_Rev1 - VOLspeed Yamaha PW-X3 / PW-S2 V3 © TLI Elektronik GmbH... - Seite 11 Entfernen Sie die Schrauben (2) und (3) und nehmen Sie die untere Motorabdeckung ab. ► Entfernen Sie die Schrauben (4) von der linken Motorabdeckung und nehmen Sie diese ab. ► Stecken Sie Kabel von den gekennzeichneten zwei Buchsen am Motor ab. 1253_BA_D_Rev1 - VOLspeed Yamaha PW-X3 / PW-S2 V3 © TLI Elektronik GmbH...
-
Seite 12: Funktion Prüfen
6.6 Einbau abschließen ► Platzieren Sie das Tuning-Modul und die Steckverbinder an einem geeigneten Ort, beispielsweise im Hohlraum oberhalb des Motors oder auch hinter der linken oder der rechten Seitenabdeckung. 1253_BA_D_Rev1 - VOLspeed Yamaha PW-X3 / PW-S2 V3 © TLI Elektronik GmbH... - Seite 13 Verlegen Sie die Kabel so, dass diese beim Montieren der Abdeckungen nicht gequetscht werden. ► Befestigen Sie die Motorabdeckungen wieder mit den Schrauben (2), (3) und (4). ► Montieren Sie die Tretkurbel wieder (1). 1253_BA_D_Rev1 - VOLspeed Yamaha PW-X3 / PW-S2 V3 © TLI Elektronik GmbH...
-
Seite 14: Speed Modus
Sie 5s keine Taste mehr drücken. 7.2 Ausschalten Mit „Pfeil oben“ und „Pfeil unten“ die Unterstützungsstufen wie abgebildet wechseln. Das Display zeigt für 2 Sekunden 25km/h. Der Speed Modus ist aus. 1253_BA_D_Rev1 - VOLspeed Yamaha PW-X3 / PW-S2 V3 © TLI Elektronik GmbH... -
Seite 15: Individueller Aktivierungscode
Dies ist der standardmäßig eingestellte Code. Jede Ziffer repräsentiert dabei eine Unterstützungsstufe nach der folgenden Tabelle. „43434“ entspricht dem Code: HIGH | STD | HIGH | STD | HIGH Ziffer Stufe +ECO HIGH EXPW (nur PW-X3) 1253_BA_D_Rev1 - VOLspeed Yamaha PW-X3 / PW-S2 V3 © TLI Elektronik GmbH... -
Seite 16: Code Löschen
Code aktivieren können. 8.3 Code löschen Bike einschalten. Als Gesamtkilometerstand wird „43434“ angezeigt. Bike wieder ausschalten. Dadurch wird der Code gelöscht. Anschließend Verkabelung wieder in ursprünglichen Zustand bringen. 1253_BA_D_Rev1 - VOLspeed Yamaha PW-X3 / PW-S2 V3 © TLI Elektronik GmbH... -
Seite 17: Dynamik Modus
Dynamik-Modus aus: 50 km/h wird für 2 Sekunden angezeigt. Der eingestellte Wert wird gespeichert. Dynamik-Modus ein: 51 km/h wird für 2 Sekunden angezeigt. Der eingestellte Wert wird gespeichert. 1253_BA_D_Rev1 - VOLspeed Yamaha PW-X3 / PW-S2 V3 © TLI Elektronik GmbH... -
Seite 18: Radumfang Ändern
Radumdrehung zurücklegt. Den Wert kann man entweder selbst messen oder Herstellerangaben des Reifenherstellers verwenden. Wird für 10 Sekunden keine Taste gedrückt, wird wieder der Kilometerstand angezeigt und der eingestellte Radumfang wird gespeichert. 1253_BA_D_Rev1 - VOLspeed Yamaha PW-X3 / PW-S2 V3 © TLI Elektronik GmbH... -
Seite 19: Reichweiten- Und Ladestandsanzeige
Geschwindigkeit Bedeutung 11 km/h Erstinitialisierung läuft. Der Wert wird nach dem ersten Einschalten oder nach dem Rücksetzen auf Werkseinstellungen für 10 Sekunden angezeigt. 12 km/h Geschwindigkeitssensorsignal fehlerhaft. Verkabelung prüfen. 1253_BA_D_Rev1 - VOLspeed Yamaha PW-X3 / PW-S2 V3 © TLI Elektronik GmbH... -
Seite 20: Bedienhinweise Interface X
Batterieanzeige symbolisiert. Das Limit kann durch ein hin- und herschalten zwischen den abgebildeten Stufen geändert werden. Der eingestellte Wert wird gespeichert, sobald Sie 5s keine Taste mehr drücken. 1253_BA_D_Rev1 - VOLspeed Yamaha PW-X3 / PW-S2 V3 © TLI Elektronik GmbH... - Seite 21 „Wand-Effekt“ wird reduziert. Standard Dynamic relative Speed [%] Bei aktiviertem Speedmodus mit den Pfeiltasten die Unterstützungsstufen wie abgebildet wechseln. Dynamik-Modus aus: Die LED’s der Batterieanzeige gehen schnell nacheinander aus. 1253_BA_D_Rev1 - VOLspeed Yamaha PW-X3 / PW-S2 V3 © TLI Elektronik GmbH...
- Seite 22 Anwender darüber zu informieren. Batterieanzeige Bedeutung Erstinitialisierung läuft. Der Wert wird nach dem ersten Einschalten oder nach dem Rücksetzen auf Werkseinstellungen für 10 Sekunden angezeigt. Geschwindigkeitssensorsignal fehlerhaft. Verkabelung prüfen. 1253_BA_D_Rev1 - VOLspeed Yamaha PW-X3 / PW-S2 V3 © TLI Elektronik GmbH...
-
Seite 23: Faq
Tuningmodul. Allerdings sollte vor dem Ausbau des Moduls das Fahrrad im Stillstand mit eingeschaltetem Speed-Modus solange eingeschaltet bleiben, bis es von selbst abschaltet. Dadurch wird sichergestellt, dass die Ausgleichsfunktion den Kilometerstand korrekt justiert hat. 1253_BA_D_Rev1 - VOLspeed Yamaha PW-X3 / PW-S2 V3 © TLI Elektronik GmbH... - Seite 24 _________________________ Entsorgung Elektronische Geräte sind Wertstoffe und gehören nicht in den Hausmüll. Entsorgen Sie das Produkt am Ende seiner Lebensdauer gemäß den geltenden gesetzlichen Bestimmungen. 036089 631019 > 1253_BA_D_Rev1 - VOLspeed Yamaha PW-X3 / PW-S2 V3 © TLI Elektronik GmbH...
