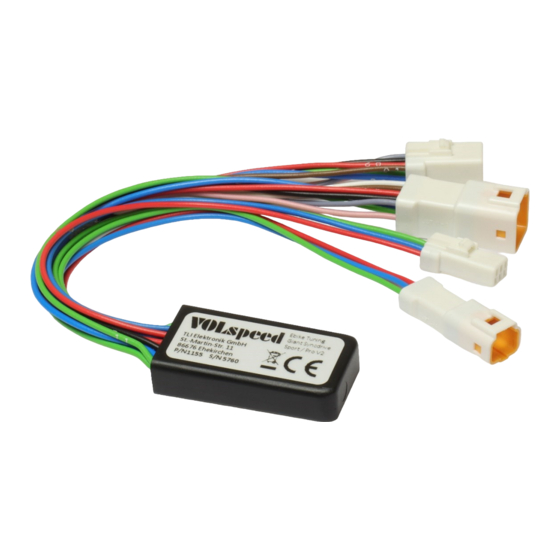

VOLspeed Giant Syncdrive Sport Betriebsanleitung
V4 ab modelljahr 2017
Vorschau ausblenden
Andere Handbücher für Giant Syncdrive Sport
:
Bedienungsanleitung
(12 Seiten)
1
Inhalt
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
Seite
von
24
Vorwärts
/
24
Inhalt
Inhaltsverzeichnis
Lesezeichen
Inhaltsverzeichnis
Inhaltsverzeichnis
Allgemeine Hinweise
Sicherheits- und Warnhinweise
Voraussetzungen für eine Sichere Verwendung
Bestimmungsgemäße Verwendung
Einsatzbeschränkungen
Nicht Mehr IM Öffentlichen Bereichen Benutzen
Benutzerkreis Einschränken
Verkürzte Wartungs- und Inspektionsintervalle Beachten
Einbauvoraussetzungen Kennen und Einhalten
Anforderungen an die Festigkeit und Bauart des E-Bikes
Anforderungen an das Antriebssystem und Display Prüfen und Bestätigen
Verpflichtung des Eigners
Verpflichtung jedes Benutzers
Gewährleistung und Haftung
Gewährleistung und Haftung des Herstellers des Tuning-Moduls
Garantie, Gewährleistung und Haftung durch den Hersteller des E-Bikes
Sach- und Personenschäden - weiter zu Berücksichtigende Haftungsausschlüsse
Funktionsbeschreibung
Einstellmöglichkeiten
Geschützte Elektronik
Sicherheits- und Schutzeinrichtungen
Technische Daten
Einbauen
Benötigtes Werkzeug
Artikelnummer und Seriennummer Notieren
Motor Demontieren
Kabel Anstecken
Funktion Prüfen
Einbau Abschließen
Speed Modus
Einschalten
Ausschalten
Individueller Aktivierungscode
Vorbereitung
Code Festlegen
Code Löschen
Dynamik Modus
Radumfang Ändern
Werkseinstellungen Wiederherstellen
Statusanzeige
Faq
Werbung
Quicklinks
Diese Anleitung herunterladen

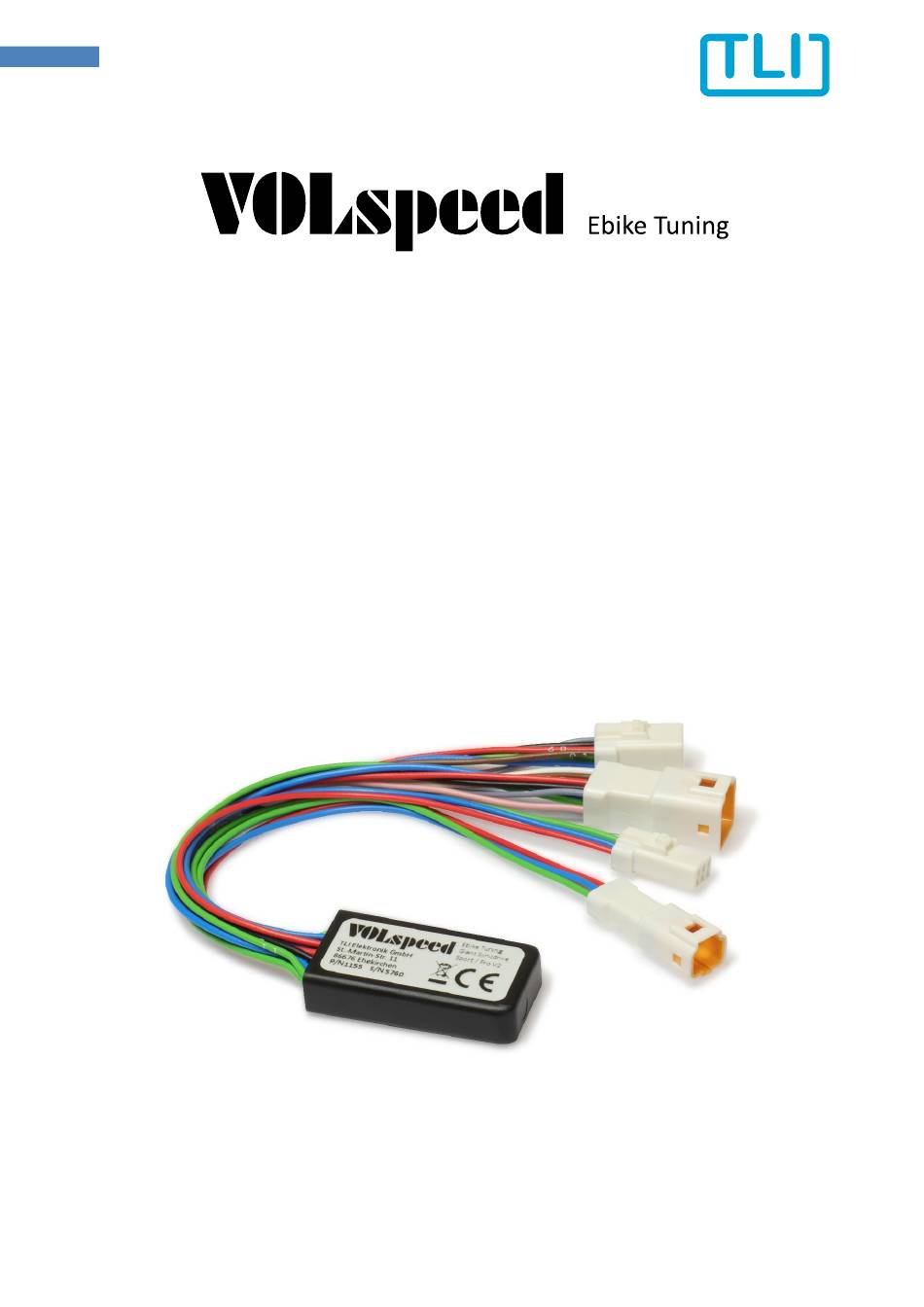

1
Giant Syncdrive
Sport / Pro / Life / Core
ab Modelljahr 2017
V4
Betriebsanleitung
als Original-Betriebsanleitung in deutscher Sprache
1234_BA_D_Rev0 - VOLspeed Giant Syncdrive Sport/Pro V4
© TLI Elektronik GmbH
Inhalt
sverzeichnis
Vorherige
Seite
Nächste
Seite
1
2
3
4
5
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für VOLspeed Giant Syncdrive Sport
Fahrradzubehör VOLspeed Giant Syncdrive Sport Bedienungsanleitung
(12 Seiten)
Fahrradzubehör VOLspeed Giant Syncdrive Pro2 Betriebsanleitung
V4 (24 Seiten)
Fahrradzubehör VOLspeed V4 Betriebsanleitung
Für bosch active- und performance-line (24 Seiten)
Fahrradzubehör VOLspeed Yamaha PW-X Bedienungsanleitung
(16 Seiten)
Inhaltszusammenfassung für VOLspeed Giant Syncdrive Sport
Seite 1
Giant Syncdrive Sport / Pro / Life / Core ab Modelljahr 2017 Betriebsanleitung als Original-Betriebsanleitung in deutscher Sprache 1234_BA_D_Rev0 - VOLspeed Giant Syncdrive Sport/Pro V4 © TLI Elektronik GmbH...
Seite 2: Inhaltsverzeichnis
Individueller Aktivierungscode ....................... 18 Vorbereitung ..........................18 Code festlegen ..........................18 Code löschen ..........................19 Dynamik Modus..........................20 Radumfang ändern ......................... 21 Werkseinstellungen wiederherstellen ................... 22 Statusanzeige ..........................22 FAQ ..............................23 1234_BA_D_Rev0 - VOLspeed Giant Syncdrive Sport/Pro V4 © TLI Elektronik GmbH...
Seite 3: Allgemeine Hinweise
Sie diese Hinweise nicht beachten. ACHTUNG Warnt Sie vor Situationen, die zu Sachschäden und Störungen während der Verwendung führen können, falls Sie diese Hinweise nicht beachten. WICHTIG Kennzeichnet sicherheitsrelevante Beschreibungen und Anleitungsteile. 1234_BA_D_Rev0 - VOLspeed Giant Syncdrive Sport/Pro V4 © TLI Elektronik GmbH...
Seite 4: Voraussetzungen Für Eine Sichere Verwendung
Fehlanwendung und Missbrauch verhindern ► Legen Sie die Erlaubnis zur Benutzung vor jedem Überlassen an andere Personen klar fest. ► Legen Sie dabei auch das zu befahrende Gelände klar fest. 1234_BA_D_Rev0 - VOLspeed Giant Syncdrive Sport/Pro V4 © TLI Elektronik GmbH...
Seite 5: Verkürzte Wartungs- Und Inspektionsintervalle Beachten
Hersteller Ihres E-Bikes als angewandt bestätigt sein. WARNUNG Erhöhte Unfallrisiken durch unzureichende Festigkeit verhindern Aufgrund der höheren Geschwindigkeiten mit elektromotorischer Unterstützung werden höhere Belastungen und Kräfte auf alle Fahrzeugteile einwirken. Erhöhte Unfallrisiken durch Teilebruch und 1234_BA_D_Rev0 - VOLspeed Giant Syncdrive Sport/Pro V4 © TLI Elektronik GmbH...
Seite 6: Anforderungen An Das Antriebssystem Und Display Prüfen Und Bestätigen
ERGO-SG, ERGO 2-SG Giant Syncdrive Life EVO, EVO-SG, PLUS, DASH 2- ONE, ERGO-SG, ERGO 2-SG IN-1 Giant Syncdrive Core EVO, EVO-SG, PLUS, DASH 2- ONE, ERGO-SG, ERGO 2-SG IN-1 1234_BA_D_Rev0 - VOLspeed Giant Syncdrive Sport/Pro V4 © TLI Elektronik GmbH...
Seite 7: Verpflichtung Des Eigners
Der Eigner des getunten E-Bikes sorgt dafür, dass ► alle Voraussetzungen für eine sichere Verwendung ► sowie zur bestimmungsgemäßen Verwendung eingehalten werden und ► diese Betriebsanleitung jedem Benutzer stets griffbereit zur Verfügung steht. 1234_BA_D_Rev0 - VOLspeed Giant Syncdrive Sport/Pro V4 © TLI Elektronik GmbH...
Seite 8: Verpflichtung Jedes Benutzers
► Die genannten technischen und rechtlichen Konsequenzen können unvollständig sein. ► Über die in dieser Betriebsanleitung genannten technischen und rechtlichen Konsequenzen hinaus, können je nach Betriebsort, weitere Anforderungen gelten. 1234_BA_D_Rev0 - VOLspeed Giant Syncdrive Sport/Pro V4 © TLI Elektronik GmbH...
Seite 9: Garantie, Gewährleistung Und Haftung Durch Den Hersteller Des E-Bikes
Unfallrisiko monetär vermindern Stellen Sie Ihre Einsatzbedingungen und zu versichernde Benutzergruppen genau fest. Schließen Sie eine den Einsatzbedingungen und der Benutzergruppe entsprechende Versicherung zum Einsatz Ihres getunten E-Bikes ab. 1234_BA_D_Rev0 - VOLspeed Giant Syncdrive Sport/Pro V4 © TLI Elektronik GmbH...
Seite 10: Funktionsbeschreibung
Sicherheits- und Schutzeinrichtungen des E-Bike bleiben durch den Einbau des Tuning- Moduls unangetastet erhalten. 5 Technische Daten Gehäuseabmessungen: 37mm x 19mm x 9mm Kabellänge: ca. 140mm Gewicht: 0,025kg Leistungsaufnahme: 0,1W Versorgungsspannung: 5VDC 1234_BA_D_Rev0 - VOLspeed Giant Syncdrive Sport/Pro V4 © TLI Elektronik GmbH...
Seite 11: Einbauen
► Notieren Sie sich die Artikelnummer (P/N) und Seriennummer (S/N) des Tuning-Moduls auf die Rückseite dieser Betriebsanleitung. So haben Sie die Daten für eventuelle Supportanfragen immer griffbereit. 1234_BA_D_Rev0 - VOLspeed Giant Syncdrive Sport/Pro V4 © TLI Elektronik GmbH...
Seite 12: Motor Demontieren
Sorgen Sie für einen festen, sicheren Stand Ihres E-Bike. ► Demontieren Sie die beiden Kurbeln mit dem Inbusschlüssel 8mm und dem Kurbelabzieher. ► Entfernen Sie die Verschlussschraube am Kettenblatt. Achtung: Linksgewinde. Kettenblatt abnehmen. 1234_BA_D_Rev0 - VOLspeed Giant Syncdrive Sport/Pro V4 © TLI Elektronik GmbH...
Seite 13
Entfernen Sie die Schrauben (2) und nehmen Sie die linke Motorabdeckung ab. ► Entfernen Sie die Schrauben (3) und nehmen Sie den Steinschlagschutz ab. Drehen Sie Schrauben (4) von der rechten Motorabdeckung heraus und nehmen Sie diese ab. 1234_BA_D_Rev0 - VOLspeed Giant Syncdrive Sport/Pro V4 © TLI Elektronik GmbH...
Seite 14
Lockern Sie die hintere Motorbefestigungsschraube (7) und drehen Sie die vordere (6) komplett heraus. ► Klappen Sie den Motor wie abgebildet herunter. Die hintere Schraube (7) wird dabei als Scharnier verwendet. 1234_BA_D_Rev0 - VOLspeed Giant Syncdrive Sport/Pro V4 © TLI Elektronik GmbH...
Seite 15: Kabel Anstecken
Steckverbinder nicht finden, verfolgen Sie alle vom Motor abgehenden Kabel. = Kommunikation Akku Weiß = Geschwindigkeitssensor ► Stecken Sie das Tuning-Modul wie abgebildet an den frei gewordenen 4 Steckverbindern an. 1234_BA_D_Rev0 - VOLspeed Giant Syncdrive Sport/Pro V4 © TLI Elektronik GmbH...
Seite 16: Funktion Prüfen
Ziehen Sie die Schrauben (6) und (7) mit 22Nm und (5) mit 11Nm an. ► Montieren Sie die Motorabdeckungen wieder mit den Schrauben (2), (3) und (4). ► Befestigen Sie den Akkusockel wieder mit den Schrauben (1). 1234_BA_D_Rev0 - VOLspeed Giant Syncdrive Sport/Pro V4 © TLI Elektronik GmbH...
Seite 17: Speed Modus
Der Speed Modus ist nun eingeschaltet. 7.2 Ausschalten Geben Sie folgende Sequenz ein: - + - + Das Display zeigt für 3 Sekunden 25km/h. Der Speed Modus ist aus. 1234_BA_D_Rev0 - VOLspeed Giant Syncdrive Sport/Pro V4 © TLI Elektronik GmbH...
Seite 18: Individueller Aktivierungscode
Walk (erst ab Modelljahr 2021) Ridecontrol Plus Nach dem Einschalten des E-Bikes und des Displays dauert es etwa 30 Sekunden, bis das Display mit dem E-Bike verbunden ist und die Werte angezeigt werden. 1234_BA_D_Rev0 - VOLspeed Giant Syncdrive Sport/Pro V4 © TLI Elektronik GmbH...
Seite 19: Code Löschen
8.3 Code löschen Das E-Bike einschalten. Als Gesamtkilometerstand wird „1212“ angezeigt. Dann das E- Bike wieder ausschalten. Dadurch wird der individuelle Code gelöscht. Anschließend Verkabelung wieder in ursprünglichen Zustand bringen. 1234_BA_D_Rev0 - VOLspeed Giant Syncdrive Sport/Pro V4 © TLI Elektronik GmbH...
Seite 20: Dynamik Modus
Dynamik-Modus aus: 50 km/h wird für 2 Sekunden angezeigt. Der eingestellte Wert wird gespeichert. Dynamik-Modus ein: 51 km/h wird für 2 Sekunden angezeigt. Der eingestellte Wert wird gespeichert. 1234_BA_D_Rev0 - VOLspeed Giant Syncdrive Sport/Pro V4 © TLI Elektronik GmbH...
Seite 21: Radumfang Ändern
27,5“. Der Radumfang hingegen ist der Weg, den das E-Bike bei einer Radumdrehung zurücklegt. Den Wert kann man entweder selbst messen oder Herstellerangaben des Reifenherstellers verwenden. 1234_BA_D_Rev0 - VOLspeed Giant Syncdrive Sport/Pro V4 © TLI Elektronik GmbH...
Seite 22: Werkseinstellungen Wiederherstellen
Geschwindigkeit Bedeutung 11 km/h Erstinitialisierung läuft. Der Wert wird nach dem ersten Einschalten oder nach dem Rücksetzen auf Werkseinstellungen für 10 Sekunden angezeigt. 12 km/h Geschwindigkeitssensorsignal fehlerhaft. Verkabelung prüfen. 1234_BA_D_Rev0 - VOLspeed Giant Syncdrive Sport/Pro V4 © TLI Elektronik GmbH...
Seite 23: Faq
Gesamtkilometer (ODO) angezeigt (3). Sollte dies nicht der Fall sein, kann die Anzeige entsprechend angepasst werden. Dazu einfach auf ein Feld drücken und gedrückt halten, bis sich eine Auswahlliste öffnet. Dann den entsprechenden Wert auswählen. 1234_BA_D_Rev0 - VOLspeed Giant Syncdrive Sport/Pro V4 © TLI Elektronik GmbH...
Seite 24
Seriennummer (S/N): _________________________ Entsorgung Elektronische Geräte sind Wertstoffe und gehören nicht in den Hausmüll. Entsorgen Sie das Produkt am Ende seiner Lebensdauer gemäß den geltenden gesetzlichen Bestimmungen. 036089 630951 > 1234_BA_D_Rev0 - VOLspeed Giant Syncdrive Sport/Pro V4 © TLI Elektronik GmbH...
