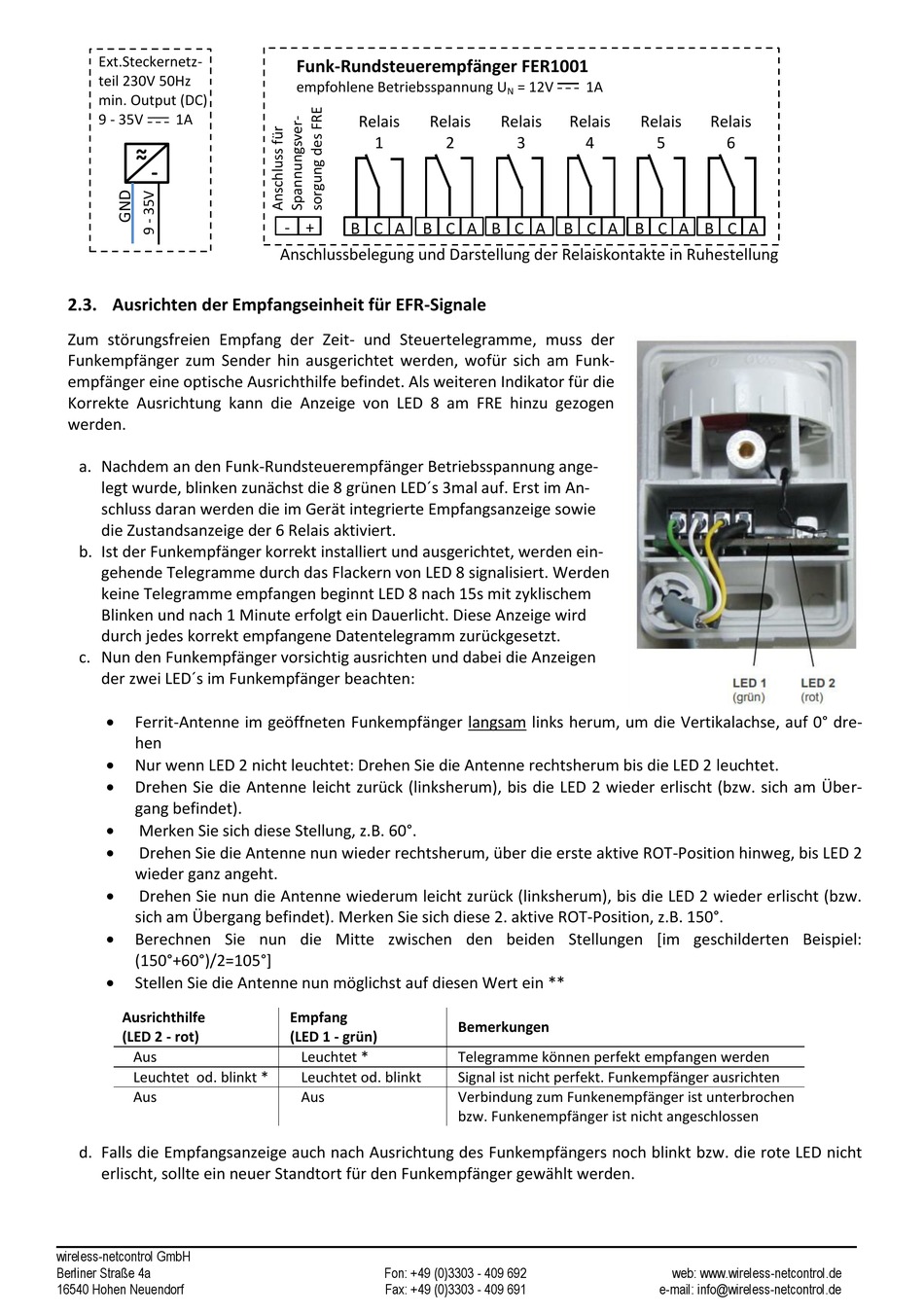

Wireless Netcontrol FER1001 Installationsanleitung Seite 2

Ext.Steckernetz-
teil 230V 50Hz
min. Output (DC)
9 - 35V 1A
~ ~
-
2.3. Ausrichten der Empfangseinheit für EFR-Signale
Zum störungsfreien Empfang der Zeit- und Steuertelegramme, muss der
Funkempfänger zum Sender hin ausgerichtet werden, wofür sich am Funk-
empfänger eine optische Ausrichthilfe befindet. Als weiteren Indikator für die
Korrekte Ausrichtung kann die Anzeige von LED 8 am FRE hinzu gezogen
werden.
a. Nachdem an den Funk-Rundsteuerempfänger Betriebsspannung ange-
legt wurde, blinken zunächst die 8 grünen LED´s 3mal auf. Erst im An-
schluss daran werden die im Gerät integrierte Empfangsanzeige sowie
die Zustandsanzeige der 6 Relais aktiviert.
b. Ist der Funkempfänger korrekt installiert und ausgerichtet, werden ein-
gehende Telegramme durch das Flackern von LED 8 signalisiert. Werden
keine Telegramme empfangen beginnt LED 8 nach 15s mit zyklischem
Blinken und nach 1 Minute erfolgt ein Dauerlicht. Diese Anzeige wird
durch jedes korrekt empfangene Datentelegramm zurückgesetzt.
c. Nun den Funkempfänger vorsichtig ausrichten und dabei die Anzeigen
der zwei LED´s im Funkempfänger beachten:

Ferrit-Antenne im geöffneten Funkempfänger langsam links herum, um die Vertikalachse, auf 0° dre-
hen

Nur wenn LED 2 nicht leuchtet: Drehen Sie die Antenne rechtsherum bis die LED 2 leuchtet.

Drehen Sie die Antenne leicht zurück (linksherum), bis die LED 2 wieder erlischt (bzw. sich am Über-
gang befindet).

Merken Sie sich diese Stellung, z.B. 60°.

Drehen Sie die Antenne nun wieder rechtsherum, über die erste aktive ROT-Position hinweg, bis LED 2
wieder ganz angeht.

Drehen Sie nun die Antenne wiederum leicht zurück (linksherum), bis die LED 2 wieder erlischt (bzw.
sich am Übergang befindet). Merken Sie sich diese 2. aktive ROT-Position, z.B. 150°.

Berechnen Sie nun die Mitte zwischen den beiden Stellungen [im geschilderten Beispiel:
(150°+60°)/2=105°]

Stellen Sie die Antenne nun möglichst auf diesen Wert ein **
Ausrichthilfe
(LED 2 - rot)
Aus
Leuchtet od. blinkt *
Aus
d. Falls die Empfangsanzeige auch nach Ausrichtung des Funkempfängers noch blinkt bzw. die rote LED nicht
erlischt, sollte ein neuer Standtort für den Funkempfänger gewählt werden.
wireless-netcontrol GmbH
Berliner Straße 4a
16540 Hohen Neuendorf
Funk-Rundsteuerempfänger FER1001
empfohlene Betriebsspannung U
Relais Relais
1 2
- +
B C A B C A B C A B C A B C A B C A
Anschlussbelegung und Darstellung der Relaiskontakte in Ruhestellung
Empfang
(LED 1 - grün)
Leuchtet *
Leuchtet od. blinkt
Aus
Fon: +49 (0)3303 - 409 692
Fax: +49 (0)3303 - 409 691
= 12V 1A
N
Relais Relais
3 4
Bemerkungen
Telegramme können perfekt empfangen werden
Signal ist nicht perfekt. Funkempfänger ausrichten
Verbindung zum Funkenempfänger ist unterbrochen
bzw. Funkenempfänger ist nicht angeschlossen
Relais Relais
5 6
