EnFocus Komponenten
4.1.5 Kabel
WARNUNG
Gefahr durch nicht angegebenes Zubehör/Kabel.
Bei Nutzung von Zubehöroptionen, Messumformern
X
und Kabeln, die nicht vom Hersteller dieses Systems
angegeben oder bereitgestellt wurden, kann es zu
verstärkten elektromagnetischen Emissionen oder
verminderter elektromagnetischer Immunität dieses
Systems kommen, was zu Fehlfunktionen führen kann.
Standardsystemkabel
Für den Systembetrieb werden folgende Kabel verwendet:
Kabel Länge Beschreibung
Strom- 5 m Fest angebrachtes Stromkabel
anschluss
EnFocus 2,7 m USB-Kabel vom Pedal zum System
2-Tasten-
Fußpedal
Scankopf
10 m Glasfaserkabel zwischen Scankopf und Wagen
Für diese Verbindungen dürfen nur von Leica genehmigte
und bereitgestellte Kabel verwendet werden. Durch die
Verwendung nicht genehmigter Kabel kann die Leistung
Ihrer System-Displays beeinträchtigt werden.
4.1.6 Wagen
Bei der EnFocus Wagenkonfiguration sind Optikkomponente und
Scanner auf einem Wagen mit arretierbaren Rollen installiert, um
unerwünschte Bewegungen zu verhindern.
Der Wagen erleichtert das Kabelmanagement und enthält eine
ausschließlich für das EnFocus-System vorgesehene USV. Alle
erforderlichen Kabel werden mit dem System geliefert. Sie können
vom Benutzer nicht ausgetauscht werden.
Der im Wagen installierte Computer besitzt eine Frontverkleidung
mit Systemnetzschalter und Datenanschlüssen.

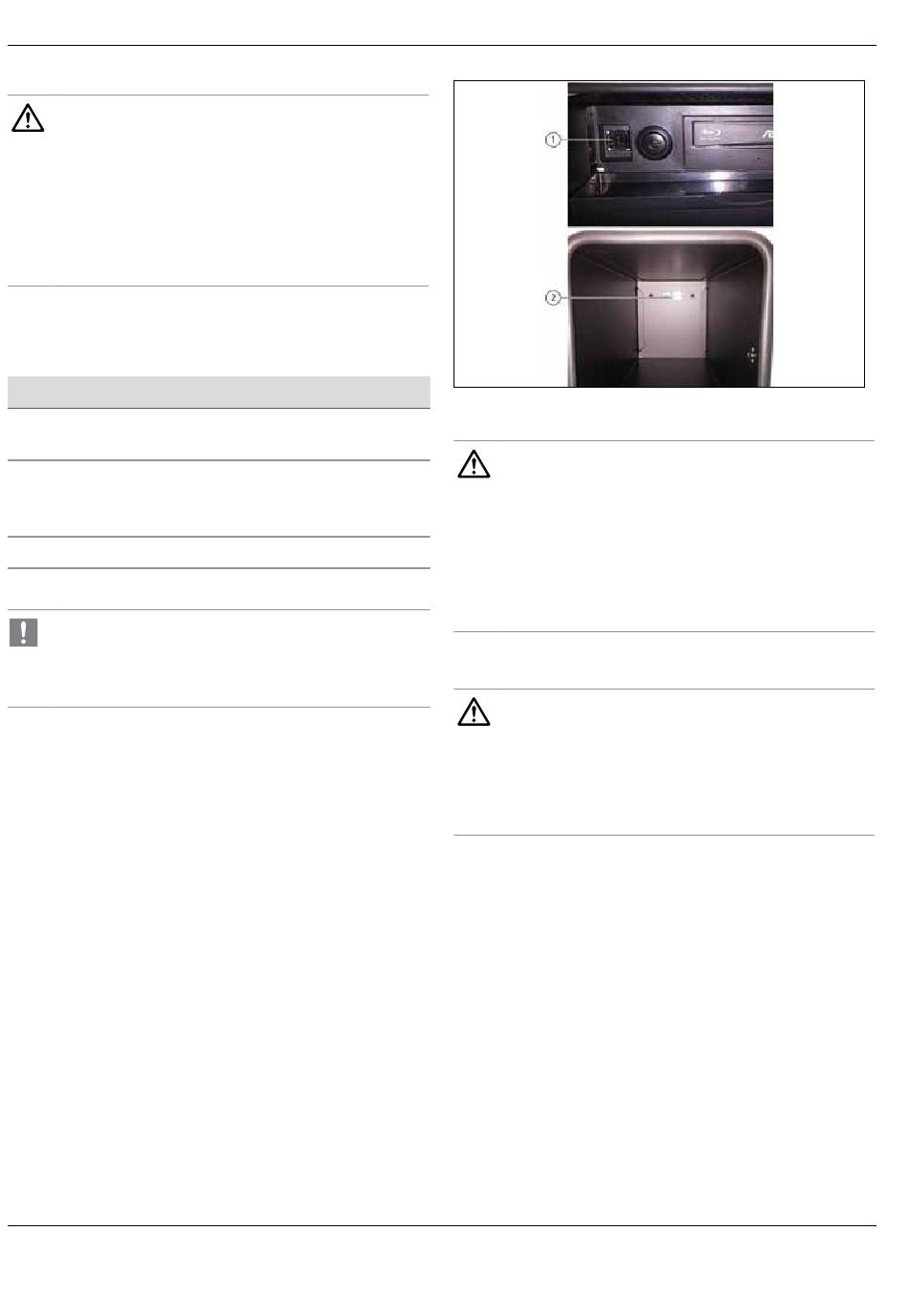

4.1.7 USB-Anschlüsse
Der im Wagen installierte Computer ermöglicht den Zugang zu über
den Bus mit Strom versorgten Speichergeräten. In der Front-
verkleidung des Computers befinden sich zwei USB 2.0 Anschlüsse
für den Zugriff auf Daten im System sowie ein Netzschalter. Am
Ende des Handschuhfachs befinden sich zwei USB 3.0 Anschlüsse.
18
4.1.8
EnFocus unterstützt die Möglichkeit, das Mikroskopvideo in die
OCT-Software zu streamen.
Das System bietet an der Rückseite des Wagens Videoeingänge für
DVI, HDMI und S-video zur Verbindung mit einer für medizinische
Anwendungen geeigneten Mikroskopkamera. Die eingehenden
Videosignale dienen dazu, den OCT-Scan mit dem Sichtfeld des
chirurgischen Mikroskops abzustimmen. Beachten Sie, dass immer
nur ein Anschluss auf einmal verwendet werden darf. Das beim
Kauf festgelegte geeignete Videokabel wird mit dem System
geliefert.
Folgende Kamera-Controller sind mit dem Enfocus-System
kompatibel: Leica HDC100, Leica HDC300, Panasonic GP-US932
und Sony PMW-10MD.
EnFocus OCT / 9054-10063_DE / Revision K-00
WARNUNG
Gefahr von Stromschlägen.
Die USB-Anschlüsse sind nicht elektrisch isoliert.
Verwenden Sie die USB-Anschlüsse nur für Geräte, die
X
über den Bus mit Strom versorgt werden, z. B. Flash-
Laufwerke.
Verwenden Sie die USB-Anschlüsse nicht für Geräte, die
X
mit einer externen Stromquelle verbunden sind.
Videoeingangsanschlüsse
WARNUNG
Gefahr von Stromschlägen.
Die hinteren Videoeingangsanschlüsse sind nicht elektrisch
isoliert.
Verwenden Sie die hinteren Videoeingangsanschlüsse
X
nur für Mikroskopkameras mit medizinischer Zulassung.
