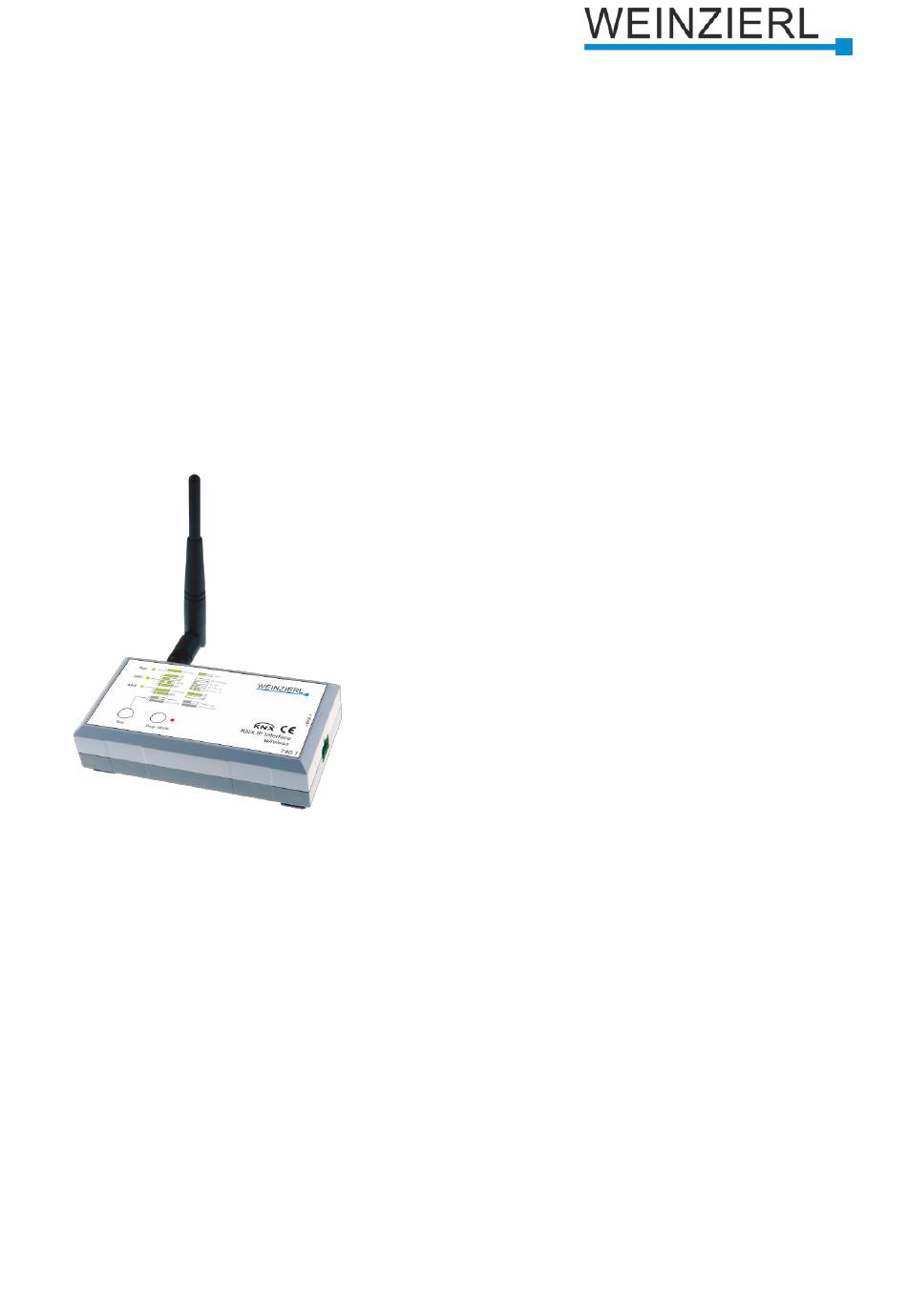

Drahtlose KNX IP Schnittstelle
KNX IP Interface 740.1 wireless
Bedienungs- und Montageanleitung
(Art. # 5419)
WEINZIERL ENGINEERING GmbH
Achatz 3-4
DE-84508 Burgkirchen an der Alz
+49 8677 / 916 36 – 0
Tel.:
E-Mail: info@weinzierl.de
Web: www.weinzierl.de
© 2021 WEINZIERL ENGINEERING GmbH
Seite 1/20
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für WEINZIERL KNX IP Interface 740.1 wireless
Inhaltszusammenfassung für WEINZIERL KNX IP Interface 740.1 wireless
- Seite 1 Drahtlose KNX IP Schnittstelle KNX IP Interface 740.1 wireless Bedienungs- und Montageanleitung (Art. # 5419) WEINZIERL ENGINEERING GmbH Achatz 3-4 DE-84508 Burgkirchen an der Alz +49 8677 / 916 36 – 0 Tel.: E-Mail: info@weinzierl.de Web: www.weinzierl.de © 2021 WEINZIERL ENGINEERING GmbH...
-
Seite 2: Inhaltsverzeichnis
Anschlussbelegung ......................6 Aufbau einer WLAN Verbindung ..................7 KNX IP Interface 740.1 wireless ist „Access Point“ .............. 7 KNX IP Interface 740.1 wireless ist „Station / Client Mode” ..........9 Schnittstelleneinstellungen in der ETS ................9 ETS 5 ........................... 9 ETS 6 .......................... -
Seite 3: Anwendung
Das Gerät arbeitet nach der KNXnet/IP-Spezifikation. Es ist mit der ETS® ab Version 5 verwendbar. 2 Installation und Inbetriebnahme Das Gehäuse des KNX IP Interface 740.1 wireless hat die Abmessungen 125 x 67 x 31 mm (L x B x H). Es besitzt folgende Bedienelemente und Anzeigen: ❶... -
Seite 4: Knx Programmiermodus
LED leuchtet grün Das Gerät ist über Wi-Fi verbunden. LED blinkt grün (langsam) Das Gerät ist nicht über Wi-Fi verbunden. LED blinkt grün (schnell) WPS wird gerade ausgeführt. LED flackert grün Telegrammverkehr über Wi-Fi. © 2021 WEINZIERL ENGINEERING GmbH Seite 4/20... -
Seite 5: Testmodus
▪ ❽ KNX Bus Anschluss zum Gerät wiederherstellen. ▪ ❻ Taster Prog. Mode mindestens noch 6 Sekunden gedrückt halten. ▪ Ein kurzes Aufblinken aller LEDs (❷❸❹❼) signalisiert die erfolgreiche Rücksetzung auf Werkseinstellung. © 2021 WEINZIERL ENGINEERING GmbH Seite 5/20... -
Seite 6: Werkseinstellungen
Schlüssel: MAC-Adresse (hexadezimal, Bytes mit Bindestrich getrennt, z.B. 00-24-6D-00-00-00) Wi-Fi Kanal: 6 4 Anschluss-Schema 4.1 Steckbare Schraubklemme Die Schraubklemme dient zum Anschluss des KNX Bus. 4.2 Anschlussbelegung Anschluss Symbol Beschreibung Positiver Anschluss für KNX Bus Masse-Anschluss für KNX Bus © 2021 WEINZIERL ENGINEERING GmbH Seite 6/20... -
Seite 7: Aufbau Einer Wlan Verbindung
Verfügbare Netzwerke anzeigen“ erreicht werden. Alternativ ist dieser Dialog über das entsprechende Icon „Netzwerk“ im Infobereich am Bildschirmrand erreichbar. Da das KNX IP Interface 740.1 wireless einen DHCP-Server integriert hat, sollte die IP Adresse des PCs automatisch (DHCP) eingestellt werden. Bei den meisten Laptops ist dies die Standardeinstellung. - Seite 8 Element „Internetprotokoll, Version 4 (TCP/IPv4)“ zu markieren und die Schaltfläche „Eigenschaften“ zu betätigen. Im folgenden Dialog sollte „IP-Adresse automatisch beziehen“ aktiv sein. Nach Aufbau der WLAN Verbindung, lässt sich das KNX IP Interface 740.1 wireless als Schnittstelle zum KNX Bus verwenden. © 2021 WEINZIERL ENGINEERING GmbH...
-
Seite 9: Knx Ip Interface 740.1 Wireless Ist „Station / Client Mode
5.2 KNX IP Interface 740.1 wireless ist „Station / Client Mode” Das KNX IP Interface 740.1 wireless baut die WLAN Verbindung zum konfigurierten Access Point automatisch auf, sofern die eingegebenen Daten korrekt sind. Die Eingabe der Daten erfolgt über den ETS-Parameterdialog. Siehe dazu den Abschnitt „ETS-Datenbank – Betriebsmodus „Station / Client-Mode““. -
Seite 10: Ets 6
Alle verfügbaren Verbindungen werden hier aufgelistet. Durch Anklicken einer Verbindung wird diese als gewünschte Schnittstelle gewählt. Durch Anklicken des Zahnrades neben der gewünschten Verbindung erscheinen die verbindungsspezifischen Informationen und Optionen. © 2021 WEINZIERL ENGINEERING GmbH Seite 10/20... -
Seite 11: Allgemein
Adresse nicht bereits in Ihrer KNX Installation vorhanden ist, kann die Schaltfläche „Adresse frei?“ betätigt werden. Das KNX IP Interface 740.1 wireless unterstützt bis zu 8 Verbindungen gleichzeitig. Für jede Verbindung wird eine separate physikalische Adresse verwendet. Die ETS kann auf konfigurierte IP Schnittstellen auch ohne Datenbankeintrag zugreifen. Entspricht die Konfiguration nicht den Gegebenheiten der Installation, muss diese über den Datenbankeintrag... -
Seite 12: Programmierung
7 Programmierung Das KNX IP Interface 740.1 wireless kann über verschiedene Wege von der ETS programmiert werden. 7.1 Über den KNX Bus Dazu muss das Gerät nur mit dem KNX Bus verbunden sein. Die ETS benötigt eine zusätzliche Schnittstelle (z.B. USB) zum KNX Bus. Über diesen Weg kann sowohl die physikalische Adresse, als auch die gesamte Applikation inklusive IP Konfiguration programmiert werden. -
Seite 13: Ets-Datenbank
8 ETS-Datenbank Die ETS5 Datenbank (für ETS 5.7 oder neuer) kann auf der Produkt-Website des KNX IP Interface 740.1 wireless (www.weinzierl.de) oder über den ETS Online Katalog heruntergeladen werden. 8.1 Zusätzliche physikalische Adressen Die zusätzlichen physikalischen Adressen erscheinen in der Topologie-Ansicht. -
Seite 14: Ip Einstellungen
8.2 IP Einstellungen Durch Markieren des KNX IP Interface 740.1 wireless in der Baumstruktur der Topologie Ansicht des ETS Projekts, erscheint auf der rechten Seite des ETS Fensters die Übersicht „Eigenschaften“. 8.2.1 Gerätename (SSID) Unter Eigenschaften Menüpunkt „Einstellungen“ kann der Gerätename (SSID) des KNX IP Interface 740.1 wireless geändert werden. -
Seite 15: Ip-Konfiguration
(statische IP Adresse) können die IP-Adresse, Subnetzmaske und das Standardgateway frei gewählt werden. IP-Adresse Hier ist die IP-Adresse des KNX IP Interface 740.1 wireless einzutragen. Diese dient der Adressierung des Gerätes über das IP-Netzwerk (WLAN). Die IP-Adressierung sollte mit dem Administrator des Netzwerks abgestimmt werden. -
Seite 16: Beschreibung
IP-Adresse von PC: 192.168.1.30 Subnetzmaske von PC: 255.255.255.0 Das KNX IP Interface 740.1 wireless befindet sich im selben lokalen Netz, d.h. es verwendet das gleiche Subnetz. Durch das Subnetz ist die Vergabe der IP-Adresse eingeschränkt, d.h. in diesem Beispiel muss die IP-Adresse des IP Interfaces 192.168.1.xx betragen, xx kann eine Zahl von 1 bis 254 sein (mit Ausnahme von 30, die schon verwendet wurde). -
Seite 17: Allgemeine Einstellungen
Verfügung: ▪ Access Point Gerät ist ein Access Point mit dem sich ein Wi-Fi Client (PC) verbinden kann. ▪ Station / Client-Mode Gerät ist ein Client, welcher sich mit einem Access Point verbindet. © 2021 WEINZIERL ENGINEERING GmbH Seite 17/20... -
Seite 18: Betriebsmodus „Access Point
Beispiel: Authentifizierung Um eine hohe Sicherheit zu gewährleisten, sollte der Schlüssel mindestens 10 Zeichen lang sein, Groß- und Kleinbuchstaben sowie Sonderzeichen und Zahlen beinhalten. Gerätename (SSID): KNX IP Interface 740.1 Authentifizierung: WPA2-PSK Schlüssel: iEn49*s/kP © 2021 WEINZIERL ENGINEERING GmbH Seite 18/20... -
Seite 19: Betriebsmodus „Station / Client-Mode
Hier wird konfiguriert, ob sich das Gerät über WPS (Wi-Fi Protected Setup) mit dem Remote Access Point verbinden kann. Zur Auswahl steht: ▪ Deaktiviert ▪ Temporär ▪ Dauerhaft (Speicherung der Zugangsdaten im Gerät) Durch die WPS Funktion werden die Authentifizierungseinstellungen überschrieben. © 2021 WEINZIERL ENGINEERING GmbH Seite 19/20... - Seite 20 Richtlinien, Vorschriften und Bestimmungen des jeweiligen Landes zu beachten. ETS5 Datenbank WEINZIERL ENGINEERING GmbH www.weinzierl.de/de/products/740.1/ets5 Achatz 3-4 DE-84508 Burgkirchen an der Alz Datenblatt Tel.: +49 8677 / 916 36 – 0 www.weinzierl.de/de/products/740.1/datasheet E-Mail: info@weinzierl.de CE-Erklärung Web: www.weinzierl.de www.weinzierl.de/de/products/740.1/ce-declaration Ausschreibungstext www.weinzierl.de/de/products/740.1/tender-text 2021-10-21 © 2021 WEINZIERL ENGINEERING GmbH Seite 20/20...
