Bedienungs- und Montageanleitung
KNX IP BAOS 773
(Art. # 5262)
Kompakte busversorgte Schnittstelle und ObjectServer zwischen LAN und KNX-Bus
KNX IP BAOS 773
Anwendung
Das KNX IP BAOS 773 ist eine universelle Schnittstelle für den
KNX Installations-Bus. BAOS steht für „Bus Access und Object
Server". Kommunikation zum KNX ist sowohl auf Telegramm-
ebene (KNXnet/IP Tunneling) als auch auf Datenpunktebene
(KNX Application Layer) möglich. Clients können über ein binä-
res Protokoll (TCP/IP oder UDP/IP) oder über JSON (Java Script
Object Notation) Web Services direkt auf Gruppenobjekte zugrei-
fen.
Das Gerät wird mit der ETS konfiguriert und unterstützt bis zu
250 Gruppenobjekte. Die Hauptanwendung des KNX IP BAOS
ist die Verbindung von nicht-KNX Geräten und Anwendungen
mit dem KNX Bus. Eine Implementierung des BAOS Protokolls
ermöglicht die vollständige Integration in das KNX-System ein-
schließlich der ETS-Unterstützung.
Der generische ETS Datenbankeintrag stellt eine flache Liste
von Datenpunkten und Parametern zur Verfügung. Er kann für
eine schnelle Integration und für Entwicklungszwecke verwendet
werden. Es können individuelle ETS-Datenbankeinträge von
OEM-Herstellern erstellt werden.
Die Taster dienen zur Diagnose. Die LEDs zeigen Betriebszu-
stände sowie Kommunikationsfehler am Bus an. Die Span-
nungsversorgung erfolgt über den KNX Bus.
KNX IP BAOS 773 als Programmierschnittstelle
Das KNX IP BAOS 773 kann als Schnittstelle zum KNX genutzt
werden. Es kann von jedem Punkt im LAN auf den KNX Bus
zugegriffen werden. Dazu muss jeweils eine zusätzliche physika-
lische Adresse vergeben werden. Dies wird in den folgenden
Kapiteln beschrieben.
KNX IP BAOS 773 als Object Server
Das KNX-System basiert auf einem speziellen Protokoll, das für
nicht-KNX Geräte schwierig zu implementieren ist. Mit der be-
währten BAOS Architektur bildet das BAOS Gerät KNX Daten
auf eine IT-freundliche API (Application Programming Interface)
ab. So wird der Aufwand, fremde Anwendungen wie Steuerun-
gen oder Visualisierungen mit KNX zu verbinden, reduziert.
©2019 WEINZIERL ENGINEERING GmbH
Das KNX IP BAOS Protokoll ist folgenden Varianten zugänglich:

KNX IP BAOS Binary V2: Ein binäres Protokoll, das sich
vor allem für kleine Mikrocontroller eignet.

KNX IP BAOS Web Services: Ein URL-basiertes Protokoll
mit JSON-Syntax
Die Protokollbeschreibungen können von der Produktseite des
KNX IP BAOS 773 (auf www.weinzierl.de) heruntergeladen
werden.
KNX IP BAOS 773 als anwendungsspezifisches
Gateway
Das KNX IP BAOS 773 kann als anwendungsspezifisches Ga-
teway zur Anbindung für nicht-KNX Systeme verwendet werden.
Es kann beispielsweise verwendet werden, um Heizungssyste-
me oder Audio-Anwendung mit ETS-Einbindung in das KNX-
System zu integrieren. Für die Entwicklung steht der generische
ETS Produkteintrag zur Verfügung, der bis zu 250 Datenpunkte
als flache Liste bietet. Die Datenpunkttypen können einzeln über
ETS Parameter konfiguriert werden. Selbstverständlich können
eigene ETS Produkteinträge entwickelt werden.
BAOS SDK
Für die Entwicklung anwendungsspezifischer Lösungen muss
das BAOS Protokoll im Client implementiert werden. Zur schnel-
len und einfachen Integration der BAOS Binary Services in
eigene Projekte steht ein kostenloses SDK zur Verfügung. Wei-
tere Informationen zum BAOS SDK und den kostenlosen Down-
load finden Sie unter www.weinzierl.de
Installation und Inbetriebnahme

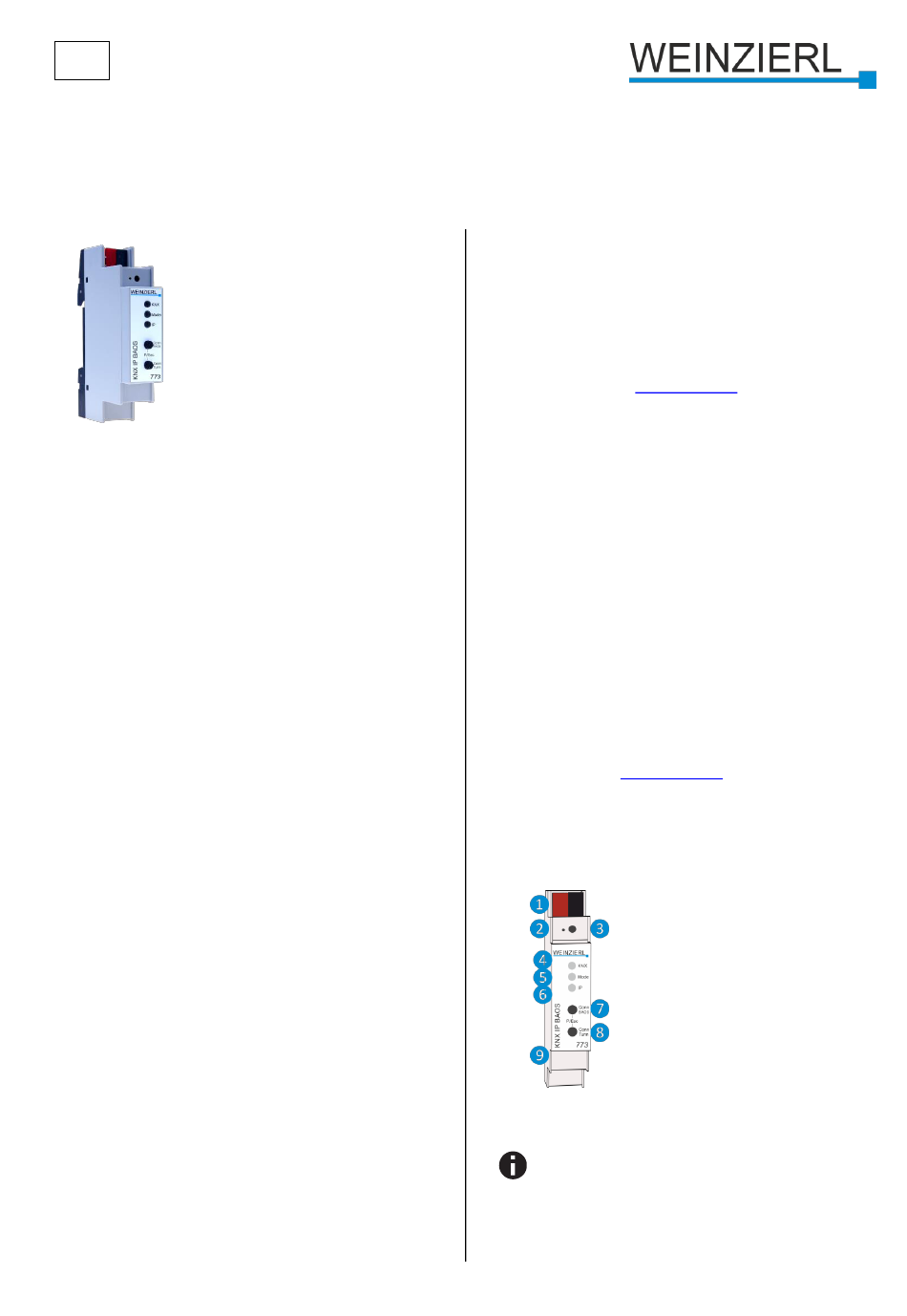

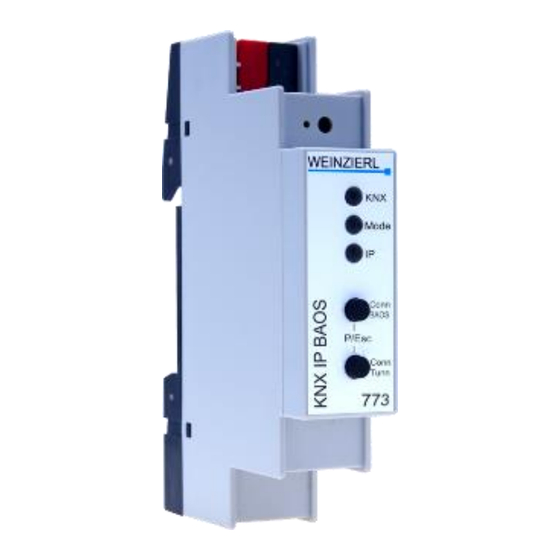

Das KNX IP BAOS 773 wird auf einer Hutschiene montiert und
hat einen Platzbedarf von 1 TE (18 mm). Es besitzt folgende
Bedienelemente und Anzeigen:
❶ KNX Bus Anschluss
❷
Programmier-LED
❸ Taster f. Programmiermodus
❹
KNX LED (mehrfarbig)
❺ Mode LED (mehrfarbig)
❻
IP LED (mehrfarbig)
❼ Taster Conn BAOS
❽
Taster Conn Tunn
❾ LAN Buchse
Der Anschluss einer externen Versorgungsspannung ist nicht
erforderlich.
Bei fehlender Busspannung ist das Gerät ohne Funktion.
Seite 1/6
