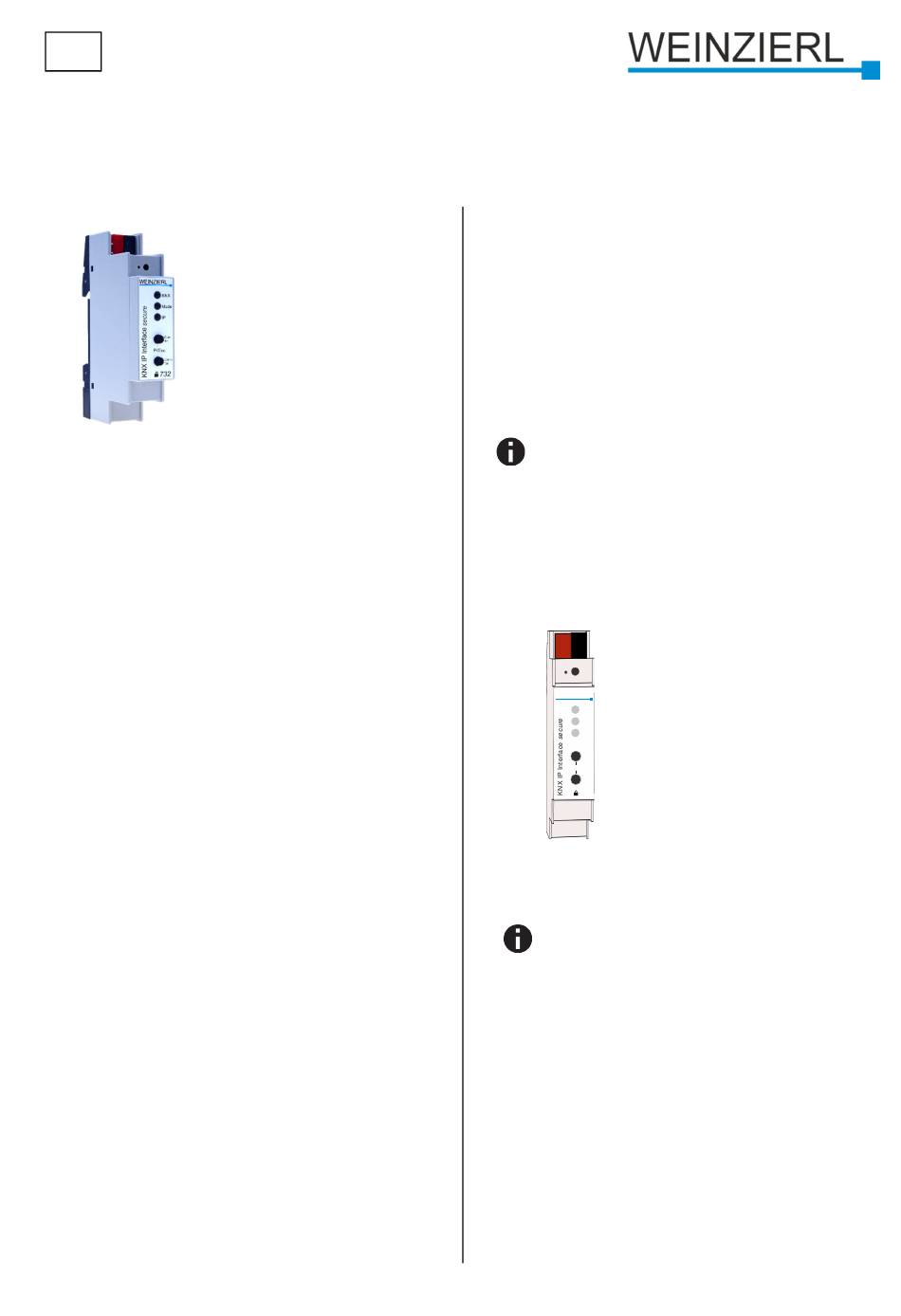

Bedienungs- und Montageanleitung
KNX IP Interface 732 secure
(Art. # 5248)
Kompakte busversorgte Schnittstelle zwischen LAN/Ethernet und KNX-Bus mit KNX Security
KNX IP Interface 732 secure
Anwendung
Das KNX IP Interface 732 secure dient als Schnittstelle für PC
oder Laptop zum KNX Bus. Von jedem Punkt im LAN kann auf
den KNX Bus zugegriffen werden. Das KNX IP Interface 732
secure kann als Programmierschnittstelle für die ETS® verwen-
det werden. Beim Zugriff über KNXnet/IP Tunneling sind max. 8
Verbindungen gleichzeitig möglich.
Das Gerät unterstützt KNX Security. Die Option kann in der ETS
aktiviert werden. Als Secure Interface verhindert das Gerät den
unberechtigten Zugriff auf das System.
Die IP-Adresse kann über DHCP oder durch die ETS Konfigura-
tion zugewiesen werden. Das Gerät arbeitet nach der
KNXnet/IP-Spezifikation unter Verwendung von Core, Device
Management und Tunneling.
Die Spannungsversorgung erfolgt über den KNX Bus.
KNX Security
Der KNX Standard wurde um KNX Security erweitert, um KNX
Installationen vor unerlaubten Zugriffen zu schützen. KNX
Security verhindert zuverlässig sowohl das Mithören der Kom-
munikation als auch die Manipulation der Anlage.
Die Spezifikation für KNX Security unterscheidet zwischen KNX
IP Security und KNX Data Security. KNX IP Security schützt die
Kommunikation über IP während auf KNX TP die Kommunikati-
on unverschlüsselt bleibt. Somit kann KNX IP Security auch in
bestehenden KNX Anlagen und mit nicht-secure KNX TP Gerä-
ten eingesetzt werden.
KNX Data Security beschreibt die Verschlüsselung auf Tele-
grammebene. Das heißt, dass auch die Telegramme auf dem
Twisted Pair Bus verschlüsselt werden.
KNX IP Security für die Interface Funktion
Bei der Verwendung eines KNX IP Interfaces zum Bus ist ohne
Security der Zugriff auf die Installation für alle Geräte möglich,
die Zugang zum IP Netzwerk haben. Mit KNX Security ist ein
Passwort erforderlich. Bereits für die Übertragung des Passwor-
tes wird eine sichere Verbindung aufgebaut. Die gesamte Kom-
munikation über IP ist verschlüsselt und abgesichert.
©2019 WEINZIERL ENGINEERING GmbH
In beiden Modi leitet das Interface sowohl verschlüsselte als
auch unverschlüsselte KNX Telegramme weiter. Die Security-
Eigenschaften werden vom jeweiligen Empfänger bzw. Tool
geprüft.
KNX Data Security für das Gerät
Das KNX IP Interface 732 secure unterstützt auch KNX Data
Security, um das Gerät vor unerlaubten Zugriffen aus dem KNX
Bus zu schützen. Wird das KNX IP Interface über den KNX Bus
programmiert, erfolgt dies mit verschlüsselten Telegrammen.
Verschlüsselte Telegramme sind länger als die bisher
verwendeten unverschlüsselten. Deshalb ist es für die
sichere Programmierung über den Bus erforderlich, dass
das verwendete Interface (z.B. USB) und ggf. dazwi-
schenliegende Linienkoppler die sogenannten KNX
Long-Frames unterstützten.
Installation und Inbetriebnahme
Das KNX IP Interface 732 secure wird auf einer Hutschiene
montiert und hat einen Platzbedarf von 1 TE (18 mm). Es besitzt
folgende Bedienelemente und Anzeigen:
❶
❶
KNX Bus Anschluss
❷ Programmier-LED (rot)
❷ ❸
❸ Taster f. Programmiermodus
WEINZIERL
❹ KNX LED (mehrfarbig)
❹
KNX
❺ Mode LED (mehrfarbig)
❺
Mode
❻
❻ IP LED (mehrfarbig)
IP
❼
❼ Taster Connection up
Conn
Up
❽
Taster Connection down
P/Esc
❽
Conn
Dn
❾ LAN Buchse
732
❾
Das KNX IP Interface 732 secure wird aus dem KNX Bus ver-
sorgt. Der Anschluss einer externen Versorgungsspannung ist
nicht erforderlich.
Bei fehlender Busspannung ist das Gerät ohne Funktion.
KNX Programmiermodus
Der KNX Programmiermodus wird über den versenkten KNX-
❸
Programmiertaster oder über gleichzeitigen Druck der Tasten
❼ ❽
und ein- bzw. ausgeschaltet.
Statusanzeige
❹
Die KNX LED leuchtet grün bei vorhandener KNX Busspan-
nung. Bei Flackern dieser LED findet Telegrammverkehr auf
dem KNX Bus statt.
Fehler in der Kommunikation (z.B. Telegrammwiederholungen
oder Telegrammfragmente) werden durch einen kurzzeitigen
Farbwechsel zu rot angezeigt.
