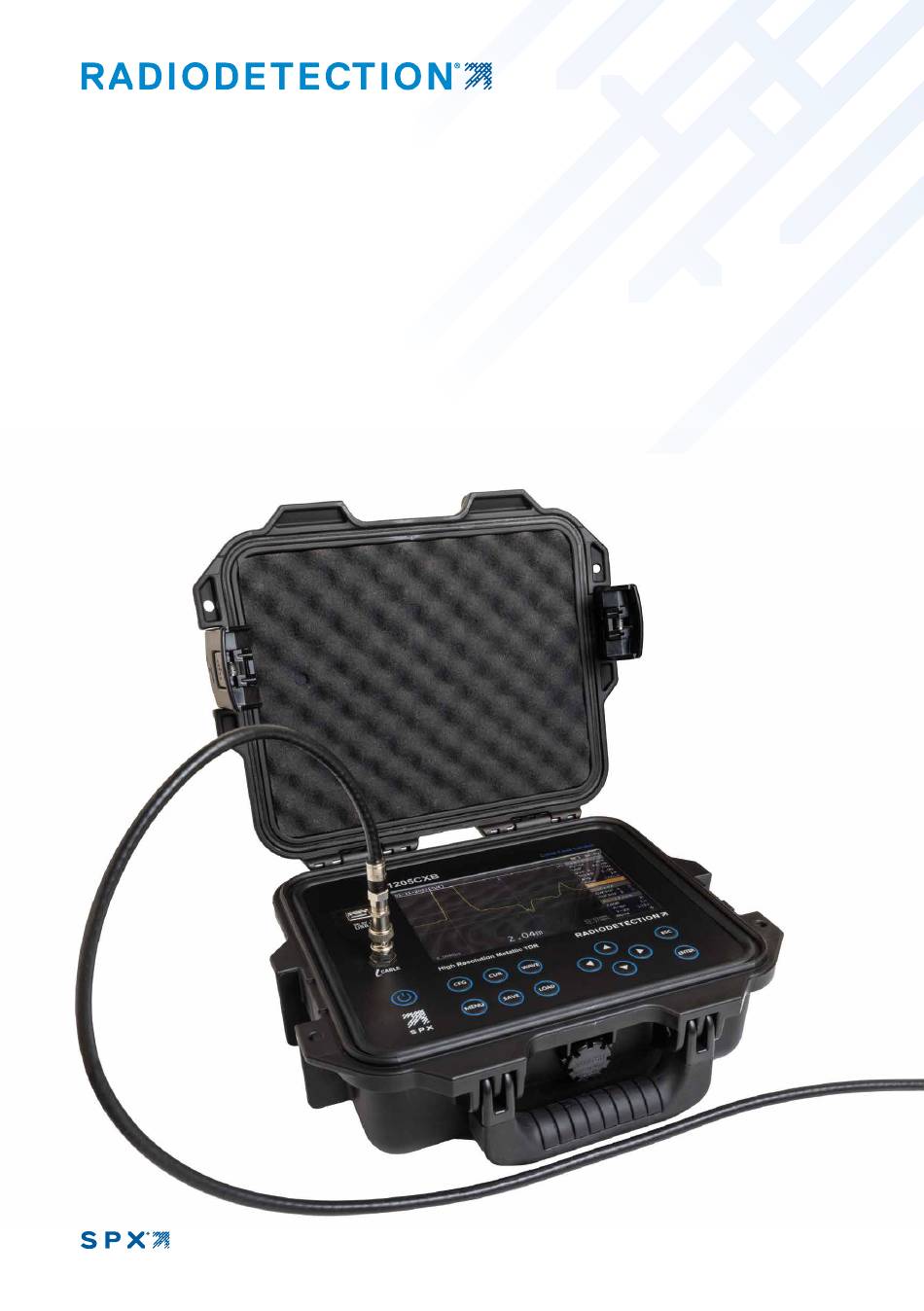

- Seite 1 1205CXB ™ Puls-Reflektometer und Kabelanalysator Leitfaden 90/1205CXB-UG-DEU/02...
- Seite 3 Vorwort Vielen Dank für Ihr Interesse am Kabelfehler-Ortungssystem 1205CXB ™ Radiodetection. Bitte lesen Sie diesen Leitfaden vollständig durch, bevor Sie das 1205CXB in Betrieb nehmen. Die Produkte und Dokumente von Radiodetection werden ständig weiterentwickelt. Das gilt auch für diese Anleitung. Die darin enthaltenen Informationen sind zum Zeitpunkt der Veröffentlichung aktuell;...
- Seite 4 Warnungen Lesen Sie vor der Inbetriebnahme alle Sicherheitsvorkehrungen durch. Beachten Sie alle Warn- und Vorsichtshinweise auf dem Gerät selbst und in der Dokumentation. Das 1205CXB enthält keine vom Anwender zu reparierenden oder zu wartenden Teile. Verändern Sie keine Teile oder Zubehörteile dieses Messgeräts. Benutzen Sie das Gerät nicht, wenn es beschädigt ist.
-
Seite 5: Beschreibung
Beschreibung Das 1205CXB ist ein Puls-Reflektometer. Diese Geräte werden auch als TDR oder Kabelradar bezeichnet. Elektrische Nadelimpulse werden in ein Kabel eingespeist und teilweise von Fehlerstellen im Kabel reflektiert. Dies können Diskontinuitäten (z. B. Kabelmuffen, Änderungen des Kabeltyps oder des fernen Endes) oder Fehler sein (typischerweise Kurzschlüsse, Unterbrechungen, andere Impedanzänderungen oder Wassereinbrüche ins Kabel). -
Seite 6: Frontblende Und Bedienelemente
Frontblende und Bedienelemente Eigenschaften USB-Port BNC-Testbuchse Display Tastatur/Bedienfeld Name Funktion Stromversorgung Schaltet das 1205CXB ein und aus ConFiGuration Auswahl von Parametern und Auto-Suche im ConFiG-Untermenü CURsor Auswahl Cursor 1 oder 2 WAVEform Auswahl der Verschiebe- oder Zoomfunktion für eine Messkurve MENU Auswahl von Maßeinheiten, vorinstallierten Kabeln und Systemeinstellungen... -
Seite 7: Anzeigefunktionen
Anzeigefunktionen Name Informationen und Verwendung Datum Liefert Datumsinformationen zu gespeicherten Dateien Cursor 1 Positionierung zur genauen Messung von Diskontinuitäten Cursor 2 Positionierung zur genauen Messung von Diskontinuitäten Startpuls Der vom TDR gesendete Impuls Reflexion(en) Impuls(e), die von einer Kabel-Diskontinuität reflektiert werden Zeitmesswert Die Zeit, die der Impuls braucht, um die Diskontinuität zu erreichen... -
Seite 8: Betrieb
Impedanz-Störungen (kapazitiv / parallel) führen zu einer negativen (abwärts gerichteten) Reflexion. WaveView PC-Software ™ Mit der WaveView-Software von Radiodetection können Sie Messkurven aus dem RB1205CXB auf Ihrem Rechner anzeigen, bearbeiten, ausdrucken und archivieren. Einen Link zum Herunterladen sowie Informationen zur Nutzung finden Sie unter www.radiodetection.com. -
Seite 9: Software-Upgrades
Radiodetection und 1205CXB sind eingetragene Warenzeichen von Radiodetection in den USA und/oder anderen Ländern. Radiodetection behält sich das Recht vor, Neuerungen und Verbesserungen ohne Vorankündigung durchzuführen. Dieses Dokument darf ohne vorherige schriftliche Genehmigung der Radiodetection Ltd. weder als Ganzes noch in Teilen kopiert, vervielfältigt, übertragen, geändert oder genutzt werden. -
Seite 10: Unsere Mission
Copyright © 2022 Radiodetection Ltd. Alle Rechte vorbehalten. Radiodetection ist eine Tochtergesellschaft der SPX Corporation. Radiodetection und 1205CXB sind eingetragene Warenzeichen von Radiodetection in den USA und/oder anderen Ländern. Radiodetection behält sich das Recht vor, Neuerungen und Verbesserungen ohne Vorankündigung durchzuführen. Dieses Dokument darf ohne vorherige schriftliche Genehmigung der Radiodetection Ltd.
