1205CXB
Hochauflösendes TDR Puls-Reflektometer
Kabelfehler-Analysator
Bedienungshandbuch
90/1205CXB-OPMAN-DEU/02

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Radiodetection 1205CXB

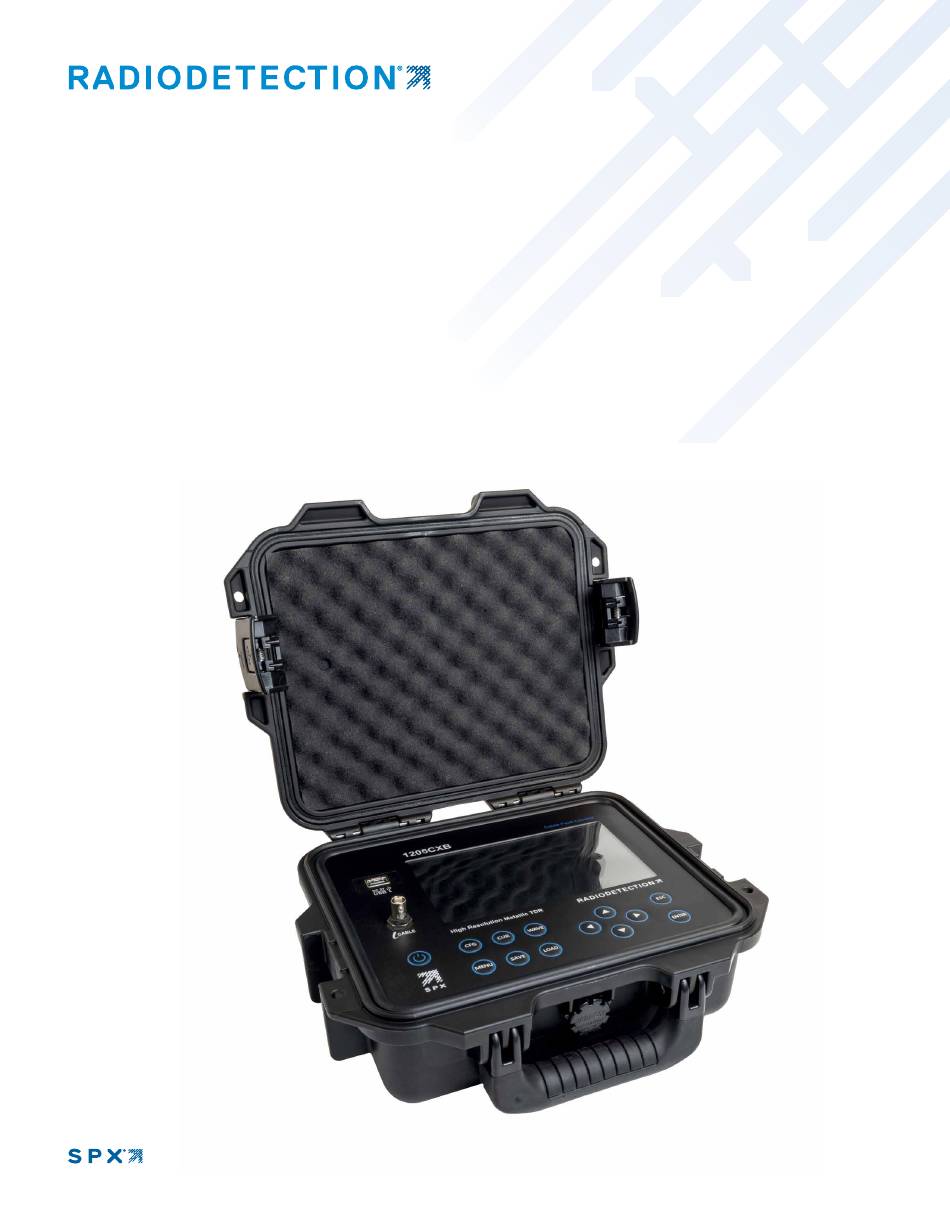

  • Seite 1 1205CXB ™ Hochauflösendes TDR Puls-Reflektometer Kabelfehler-Analysator Bedienungshandbuch 90/1205CXB-OPMAN-DEU/02...
  • Seite 2 1205CXB BEDIENUNGSHANDBUCH v2 © Copyright Radiodetection Ltd. 2022...
  • Seite 3: Vorwort

    Weiterentwicklung. Die darin enthaltenen Informationen sind zum Zeitpunkt der Veröffentlichung aktuell; das 1205CXB, dieses Handbuch und dessen Inhalte können sich jedoch ändern. Radiodetection Ltd. behält sich das Recht vor, das Produkt ohne Vorankündigung zu ändern, und einige Produktänderungen können sich nach Veröffentlichung dieses Bedienungshandbuchs ergeben haben.
  • Seite 4: Inhaltsverzeichnis

    Löschen von Messkurven ........................15 Kabelanalyse ............................... 16 Details im Untermenü Config........................16 Details im Untermenü Cursor ........................ 17 Details im Untermenü Waveform ......................17 Typische Messkurven ..........................18 Offenes Ende ............................18 Kurzschluss ............................18 © Copyright Radiodetection Ltd. 2022...
  • Seite 5 Reflexionskoeffizient und VSWR ......................21 WaveView™ PC-Software ........................... 22 Bestellinformationen ..........................23 Zusätzliche Informationen .......................... 24 Spezifikationen ............................24 Akku ................................ 24 Wartung ..............................24 Pflege und Wartung ..........................24 Reinigung ............................24 Konformität ............................. 25 Garantie ..............................26 © Copyright Radiodetection Ltd. 2022...
  • Seite 6: Einführung

    Ausbreitungsgeschwindigkeit (VOP - Velocity Of Propagation) oder Geschwindigkeitsfaktor (PVF) bezeichnet. In einigen Kabeldatenblättern wird auch die Dielektrizitätskonstante angegeben. Das 1205CXB berechnet anhand dieses Werts die Entfernung, daher ist es wichtig, dass dieser Wert so genau wie möglich ist. Das 1205CXB kann mit wählbaren VOP-Werten zwischen 10,0 % und 99,9 % arbeiten.
  • Seite 7 Paper 0.404 0.68 PE 0.912 0.69 PE 0.643 0.68 PE 0.511 0.66 PE 0.404 0.65 PTFE 0.71 Power 0.96 Paper 0.70-0.88 Paper Oil Filled (PILC) 0.50-0.56 Paraffin 0.64 0.67 PTFE 0.71 PE foam 0.82 XLPE 0.52-0.58 © Copyright Radiodetection Ltd. 2022...
  • Seite 8: Vop Und V/2

    VOP und V/2 Einige Benutzer arbeiten lieber mit V/2 als mit VOP. V/2 ist die halbierte Geschwindigkeit des Impulses in einem Kabel in m/µs. Die folgenden Tabellen zeigen den direkten Zusammenhang zwischen VOP und V/2. © Copyright Radiodetection Ltd. 2022...
  • Seite 9: Systemübersicht

    USB-Port BNC-Buchse (Testanschluss) Display Tastatur/Bedienfeld Taste Name Funktion Ein/Aus (Power) Schaltet das 1205CXB ein und aus Auswahl von Parametern und Auto- ConFiGuration Suche im ConFiG-Untermenü CURsor Auswahl Cursor 1 oder 2 Auswahl der Verschiebe- oder WAVEform Zoomfunktion für eine Kurve...
  • Seite 10: Display

    Auswahl von Maßeinheiten, MENU vorinstallierten Kabeln und Systemeinstellungen Speichern der Kurve im internen SAVE Speicher des 1205CXB oder über USB Laden einer Kurve aus dem internen LOAD Speicher des 1205CXB oder über USB Parameter erhöhen/verringern Pfeiltasten links, auf, ab, Zoomen und Verschieben von Kurve...
  • Seite 11: Navigieren In Den Untermenüs Config, Cursor Und Waveform

    Abschnitt Menü. Startpuls und Reflexion Das Display des 1205CXB zeigt links einen Startimpuls, sowie eine Reflexion, wenn sich Kabelfehlstellen im Messbereich befinden (siehe Abschnitt „Beschreibung“). Wenn Cursor 2 am Beginn der Reflexion positioniert und die VOP korrekt eingestellt ist, wird die Entfernung zur Fehlstelle im Display oben rechts angezeigt.
  • Seite 12: Grundlagen Der Bedienung

    1205CXB BEDIENUNGSHANDBUCH v2 Grundlagen der Bedienung 1. Laden Sie das 1205CXB mit dem mitgelieferten Netzladegerät und Kabel über den USB- A-Anschluss auf 2. Drücken Sie die Taste 2 Sekunden zum Einschalten 3. Schließen Sie das Kabel, das Sie analysieren wollen, entweder direkt oder mit einem der mitgelieferten Adapterkabel an den BNC-Anschluss an 4.
  • Seite 13: Menü

    Verwendung Anzeigeeinheit Fuß, Meter Hier können Sie die Maßeinheit für Entfernungsmessungen festlegen Kabelreferenz Viele Hier können Sie das 1205CXB mit Werten von Standard-Industriekabeln einrichten Auto-Suche beim Ein, Aus Hier können Sie festlegen, ob das Start 1205CXB das Kabel direkt beim Hochfahren absuchen soll Prüfung auf...
  • Seite 14: Speichern Und Laden Von Messkurven

    1205CXB BEDIENUNGSHANDBUCH v2 Speichern und Laden von Messkurven Mit dem 1205CXB können Sie Messkurven speichern und abrufen. Sie können abgerufene Kurven zusammen mit der aktuellen Live-Messkurve anzeigen, um sie einfach zu vergleichen. Dies kann sehr nützlich sein in Fällen wie dem Vergleich einer bei der Installation eines Kabels aufgenommenen Kurve mit einer Live-Messkurve, wenn ein Kunde einen Fehler meldet.
  • Seite 15: Anzeigen Geladener Messkurven

    Sie können die geladene Kurve L einzeln oder gleichzeitig mit der Live-Messkurve C anzeigen. Wenn Sie beide Messkurven getrennt betrachten, können Sie auch entscheiden, ob sie überlagert oder versetzt angezeigt werden sollen. Wenn eine geladene Kurve angezeigt wird, zeigt das 1205CXB oben rechts im Display auch die Speicherinformationen an: ...
  • Seite 16: Kabelanalyse

    Mit den Pfeiltasten links und rechts ändern Sie den VOP-Wert um jeweils 1% Mit den Pfeiltasten auf und ab ändern Sie den VOP-Wert um jeweils 0,1% Out Z Anpassen der Ausgangsimpedanz des 1205CXB an das Kabel, um die Signalübertragung zu verbessern Thres Der Schwellenwert ist der minimale Spannungsbereich, in dem das 1205CXB ein Ereignis erkennt.
  • Seite 17: Details Im Untermenü Cursor

    Pfeiltasten links und rechts ändern Sie den Zoom in Richtung der X-Achse Im Modus Move:  mit den Pfeiltasten auf und ab verschieben Sie die Kurve in Richtung der Y-Achse  mit den Pfeiltasten links und rechts verschieben Sie die Kurve in Richtung der X-Achse © Copyright Radiodetection Ltd. 2022...
  • Seite 18: Typische Messkurven

    Dies ist eine typische Reflexion von einem nassen einer Entfernung von 19,61 m vom nahen Ende des Spleiß oder einer nassen Verbindung Kabels. Die Sichtbarkeit eines Spleißes ist abhängig von seiner Güte und der Entfernung zum 1205CXB © Copyright Radiodetection Ltd. 2022...
  • Seite 19: Überbrückter Abgriff

    Reflexion, die vom unregelmäßig und verrauscht Ende des Abgriffs verursacht wird. Lastspule Lastspule 147,3 m Eine Lastspule im Telefonnetz verursacht eine "hochohmige" Reflexion, ähnlich einem offene Ende. TDR können physikalisch bedingt nicht hinter eine Lastspule "sehen" © Copyright Radiodetection Ltd. 2022...
  • Seite 20: Rücklaufverlust (Return Loss)

    1205CXB BEDIENUNGSHANDBUCH v2 Rücklaufverlust (Return Loss) Das 1205CXB liefert ein numerisches Maß zur Schwere eines Fehlers. Dieser Wert wird als Rücklaufverlust bezeichnet und in dB angegeben. Der Rücklaufverlust ist das Verhältnis der Amplituden des Startpulses zur Reflexion. Er wird berechnet...
  • Seite 21: Reflexionskoeffizient Und Vswr

    Einige Benutzer verwenden zur Angabe der Schwere eines Fehlers alternative Messwerte, wie z. B. den Reflexionskoeffizienten oder das Spannungs-Stehwellenverhältnis (VSWR). Die folgenden Tabellen und Grafiken zeigen das direkte Verhältnis zwischen den dBRL- und diesen Werten. dBRL VSWR Reflexionskoeffizient ∞ ∞ © Copyright Radiodetection Ltd. 2022...
  • Seite 22: Waveview™ Pc-Software

    1205CXB BEDIENUNGSHANDBUCH v2 WaveView™ PC-Software Mit der WaveView™-Software von Radiodetection können Sie Messkurven aus dem 1205CXB auf Ihrem Computer anzeigen, analysieren und interpretieren. Sie können ganz einfach schwenken und zoomen, um die Signale detailliert zu analysieren. In WaveView können Sie auch Notizen hinzufügen und Korrekturen an im Außeneinsatz eingestellten Werten (z.
  • Seite 23: Bestellinformationen

    Wenden Sie sich an Standardzubehör Krokodilklemme Radiodetection Wenden Sie sich an Adapter BNC auf F-Typ Standardzubehör Radiodetection Universal-USBA-Ladegerät 26/PKS11-USB Standardzubehör Wenden Sie sich an Kabel USBA auf USBA Standardzubehör Radiodetection Wenden Sie sich an Nylon-Tragetasche Standardzubehör Radiodetection © Copyright Radiodetection Ltd. 2022...
  • Seite 24: Zusätzliche Informationen

    Wartung Das 1205CXB enthält keine vom Anwender zu reparierenden oder zu wartenden Teile. Im unwahrscheinlichen Fall eines Ausfalls, wenden Sie sich bitte an Ihren lokalen Vertreter zwecks Details zu Reparatur oder Ersatz. Zum Erhalt der Messgenauigkeit des Geräts empfiehlt Radiodetection die Durchführung eine Kalibrierung und Wartung einmal pro Jahr.
  • Seite 25: Konformität

    FCC Part 15b CAN ICES-003(A) ANSI C63.4-2014 Class A NMB-003(A) Electromagnetic Electromagnetic EN 55022 compatibility (EMC) Compatibility Directive (2014/30/EU) Regulations 2016 26/PSK11-USB Charger IEC/EN 623368-1:2014 Low voltage Electrical Equipment (Safety) Regulations (LV) Directive IEC/EN 60950-1 2016 (2014/35/EU) © Copyright Radiodetection Ltd. 2022...
  • Seite 26: Garantie

    Bevor ein Gerät unter Garantie oder aus anderen Gründen für eine Wartung oder Reparatur eingeschickt wird, müssen im Gerät gespeicherte Daten an einem anderen Ort gesichert werden, um die Gefahr von Datenverlusten zu verhindern. Radiodetection kann nicht für den Verlust oder das Löschen von Datenspeichermedien oder dem Verlust von Zubehör verantwortlich gemacht werden.
  • Seite 27 Virusinfektionen oder Verwendung des Produkts mit nicht zugehöriger Software oder falsch installierter Software. Zustand von oder Defekten in Systemen, die mit diesem Produkt verwendet oder integriert werden und keine für dieses Produkt entwickelten „Radiodetection Produkte“ sind. vii. Verwendung des Produkts mit Zubehör, Peripheriegeräten und anderen Produkten, die nicht dem von Radiodetection vorgegebenem Typ, Zustand und Standard entsprechen.
  • Seite 28: Unsere Mission

    Warenzeichen von Radiodetection in den USA und/oder anderen Ländern. Warenzeichen und Hinweise. Radiodetection behält sich das Recht vor, Neuerungen und Verbesserungen ohne Vorankündigung durchzuführen. Dieses Dokument darf ohne vorherige schriftliche Genehmigung der Radiodetection Ltd. weder als Ganzes noch in Teilen kopiert, vervielfältigt, übertragen, geändert oder genutzt werden. 90/1205CXB-OPMAN-DEU/02...
