5.7.2 Anschlüsse der Installationsleiterplatte für die Inneneinheit mit Mischer für externe Zusatzheizung
GEFAHR
Risiko eines elektrischen Schlages!
Das Öffnen der Installationsleiterplatte kann zu Verletzungen durch
Stromschlag führen.
▶ Niemals die Installationsleiterplatte öffnen.
T0
T1
TW1
I1
I4
EMS bus
1
CAN-BUS
2
3

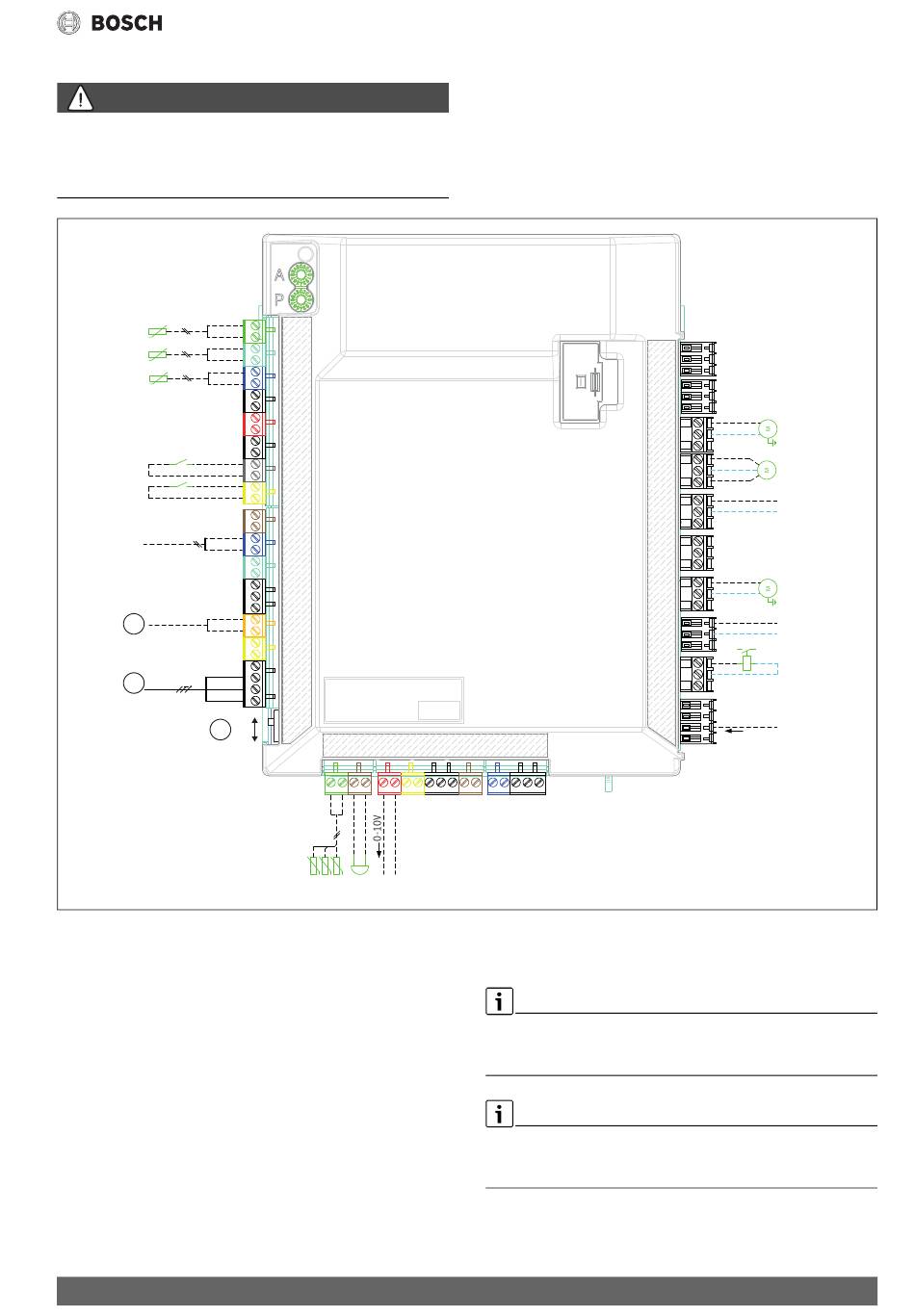

Bild 11 Installationsleiterplatte der Inneneinheit
[1] Konnektivitäts-Gateway (Zubehör)
[2] CAN-BUS zu Außeneinheit
[3] CAN-BUS Terminierungsschalter
[T0] Vorlauftemperaturfühler des Heizkreises
[T1] Außentemperaturfühler
[TW1] Warmwasser-Temperaturfühler
[I1] Externer Eingang 1 (EVU-Sperre)
[I4] Externer Eingang 4
[MK2]Kondensationsfühler
[Buzzer] Alarmsummer (Zubehör)
[EM0] Anforderung Externer Zuheizer (0–10 V-Regelung)
[FM0] Alarm externer Zuheizer (~230 V Eingangsspannung)
[EW1] Anforderung externer Zuheizer in Warmwasserspeicher
[EM0] Anforderung externer Zuheizer (an/aus)
[PW2] WW-Umwälzpumpe
[PK2] Relais-Ausgang, Kühlbetrieb, 230 V~
[VW1]3-Wege-Umschaltventil für Warmwasser
Compress 3400i AWS – 6721827823 (2022/06)
Off
On
EM0
MK2 Buzzer
[PC1] Heizungsumwälzpumpe
Maximale Belastung für Relaisausgänge PW2, PK2, VW1, PC1: 2 A, cos
φ > 0,4.
Maximale Belastung für CUHP-Inst.: 6,3 A
Anmerkung zu Eingang I1 (Anschluss 13, 14) und I4 (Anschluss 15, 16).
Kontakt auf dem Bauteil oder Relais, das an diesen Eingang angeschlos-
sen ist, muss für 5 V und 1 mA geeignet sein.
Installation
PC1
VW1
PK2
PW2
EM0
EW1
FM0
0010036536-001
