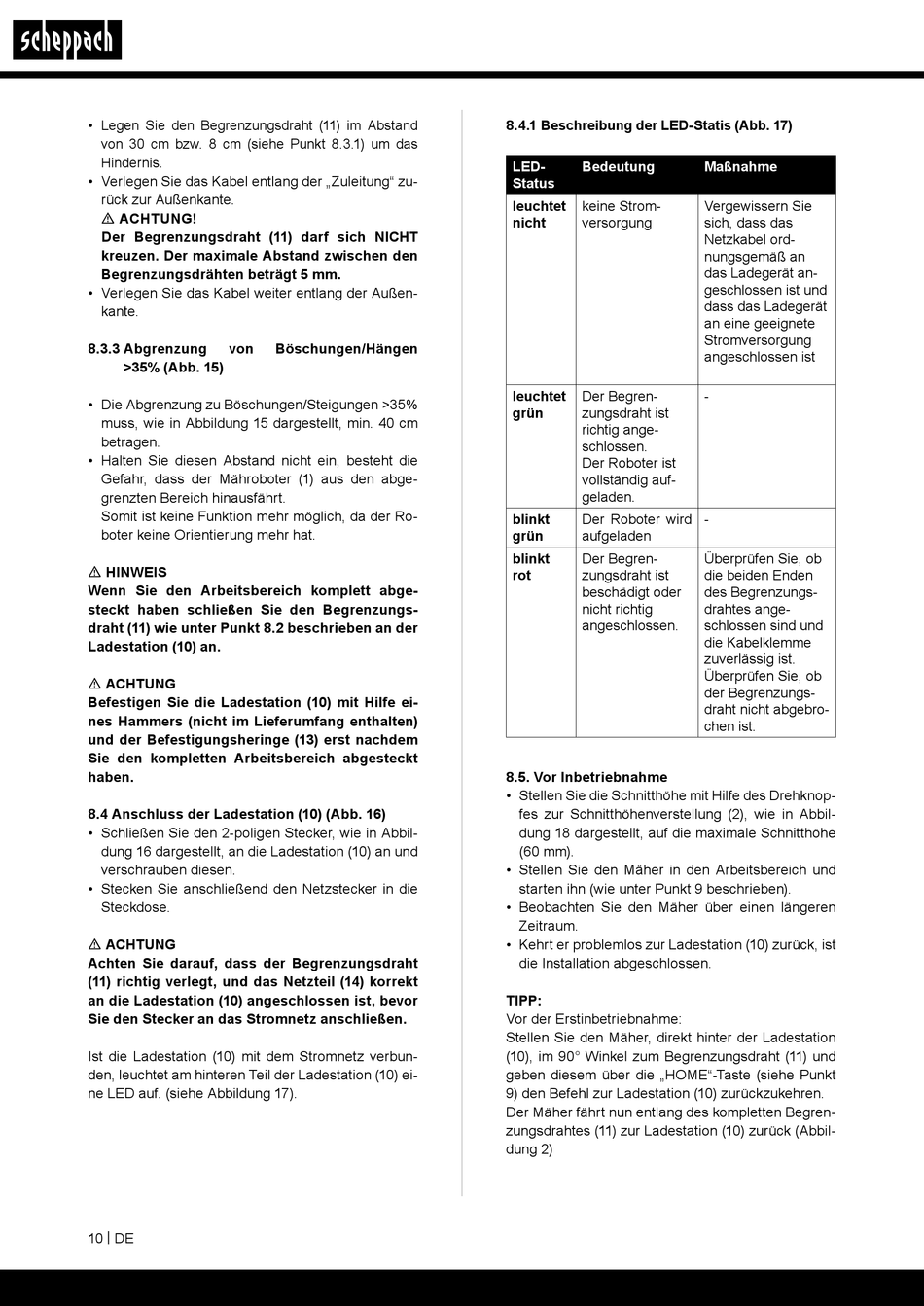

• Legen Sie den Begrenzungsdraht (11) im Abstand
von 30 cm bzw. 8 cm (siehe Punkt 8.3.1) um das
Hindernis.
• Verlegen Sie das Kabel entlang der „Zuleitung" zu-
rück zur Außenkante.
m ACHTUNG!
Der Begrenzungsdraht (11) darf sich NICHT
kreuzen. Der maximale Abstand zwischen den
Begrenzungsdrähten beträgt 5 mm.
• Verlegen Sie das Kabel weiter entlang der Außen-
kante.
8.3.3 Abgrenzung von
>35% (Abb. 15)
• Die Abgrenzung zu Böschungen/Steigungen >35%
muss, wie in Abbildung 15 dargestellt, min. 40 cm
betragen.
• Halten Sie diesen Abstand nicht ein, besteht die
Gefahr, dass der Mähroboter (1) aus den abge-
grenzten Bereich hinausfährt.
Somit ist keine Funktion mehr möglich, da der Ro-
boter keine Orientierung mehr hat.
m HINWEIS
Wenn Sie den Arbeitsbereich komplett abge-
steckt haben schließen Sie den Begrenzungs-
draht (11) wie unter Punkt 8.2 beschrieben an der
Ladestation (10) an.
m ACHTUNG
Befestigen Sie die Ladestation (10) mit Hilfe ei-
nes Hammers (nicht im Lieferumfang enthalten)
und der Befestigungsheringe (13) erst nachdem
Sie den kompletten Arbeitsbereich abgesteckt
haben.
8.4 Anschluss der Ladestation (10) (Abb. 16)
• Schließen Sie den 2-poligen Stecker, wie in Abbil-
dung 16 dargestellt, an die Ladestation (10) an und
verschrauben diesen.
• Stecken Sie anschließend den Netzstecker in die
Steckdose.
m ACHTUNG
Achten Sie darauf, dass der Begrenzungsdraht
(11) richtig verlegt, und das Netzteil (14) korrekt
an die Ladestation (10) angeschlossen ist, bevor
Sie den Stecker an das Stromnetz anschließen.
Ist die Ladestation (10) mit dem Stromnetz verbun-
den, leuchtet am hinteren Teil der Ladestation (10) ei-
ne LED auf. (siehe Abbildung 17).
10 | DE
Böschungen/Hängen
8.4.1 Beschreibung der LED-Statis (Abb. 17)
LED-

Bedeutung

Status
leuchtet
keine Strom-
nicht versorgung
leuchtet Der Begren-
grün zungsdraht ist
richtig ange-
schlossen.
Der Roboter ist
vollständig auf-
geladen.
blinkt Der Roboter wird
grün aufgeladen
blinkt Der Begren-
rot
zungsdraht ist
beschädigt oder
nicht richtig
angeschlossen.
8.5. Vor Inbetriebnahme
• Stellen Sie die Schnitthöhe mit Hilfe des Drehknop-
fes zur Schnitthöhenverstellung (2), wie in Abbil-
dung 18 dargestellt, auf die maximale Schnitthöhe
(60 mm).
• Stellen Sie den Mäher in den Arbeitsbereich und
starten ihn (wie unter Punkt 9 beschrieben).
• Beobachten Sie den Mäher über einen längeren
Zeitraum.
• Kehrt er problemlos zur Ladestation (10) zurück, ist
die Installation abgeschlossen.
TIPP:
Vor der Erstinbetriebnahme:
Stellen Sie den Mäher, direkt hinter der Ladestation
(10), im 90° Winkel zum Begrenzungsdraht (11) und
geben diesem über die „HOME"-Taste (siehe Punkt
9) den Befehl zur Ladestation (10) zurückzukehren.
Der Mäher fährt nun entlang des kompletten Begren-
zungsdrahtes (11) zur Ladestation (10) zurück (Abbil-
dung 2)
Maßnahme
Vergewissern Sie
sich, dass das
Netzkabel ord-
nungsgemäß an
das Ladegerät an-
geschlossen ist und
dass das Ladegerät
an eine geeignete
Stromversorgung
angeschlossen ist
-
-
Überprüfen Sie, ob
die beiden Enden
des Begrenzungs-
drahtes ange-
schlossen sind und
die Kabelklemme
zuverlässig ist.
Überprüfen Sie, ob
der Begrenzungs-
draht nicht abgebro-
chen ist.
