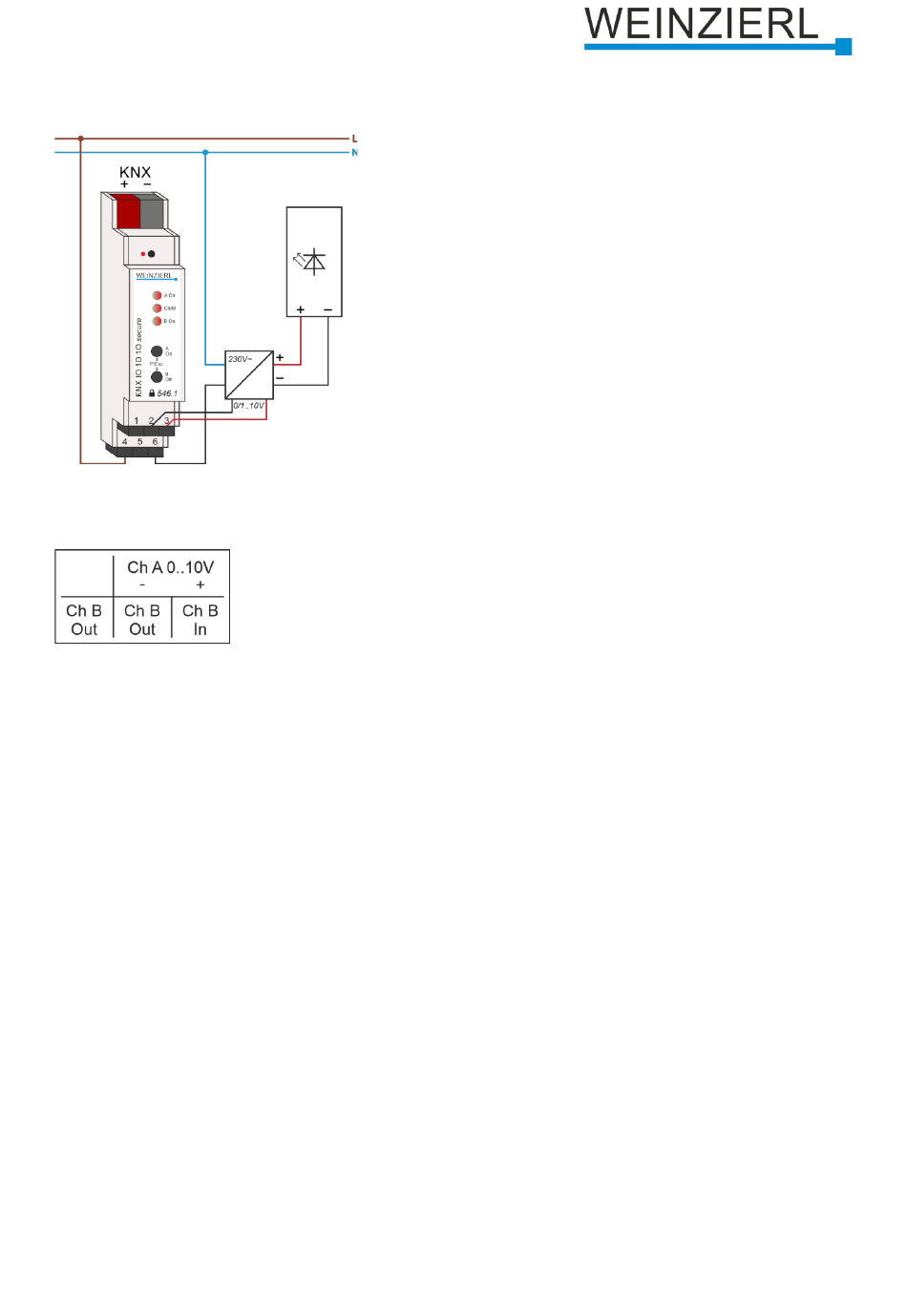

4 Anschluss-Schema
4.1 Steckbare Schraubklemmen
Klemme oben (Kanal A)
Die steckbare Schraubklemme
verwendet. Der positive Anschluss der Steuerspannung des benutzten elektronischen
Vorschaltgeräts wird mit dem rechten Anschlusspin Ch A 0..10V + verbunden. Der Masse-
Anschluss der Steuerspannung des EVGs wird mit dem mittleren Anschlusspin Ch A 0..10V -
verbunden.
Klemme unten (Kanal B)
Die steckbare Schraubklemme
Schließer betrieben. Auf dem rechten Anschlusspin Ch B In ist der gemeinsame Anschluss z.B. die
zu schaltende Spannung zu kontaktieren.
