Ausgang Dimmer bei 0% – 100%
Bei den Dimmkurven „Linear", „Logarithmisch" und „Benutzerdefiniert" bestimmen diese Werte die
Steuerspannung des Dimmausgangs beim angegebenen Dimmwert. Werte zwischen den

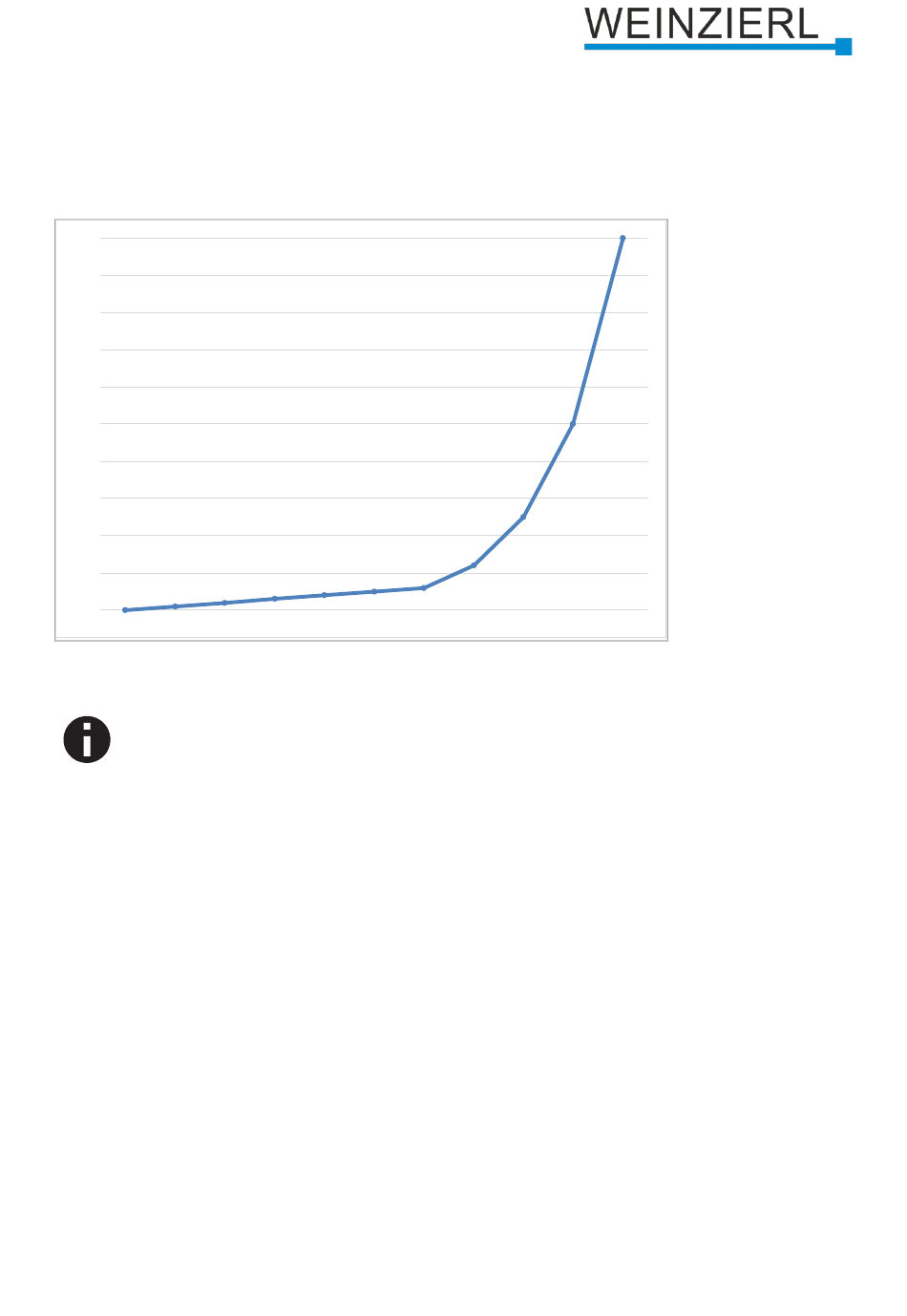

angegebenen Punkten werden linear berechnet und ausgegeben. Als Beispiel verhält sich der
Dimmausgang bei Dimmkurve „Logarithmisch" gemäß folgendem Graph:
100%
90%
80%
70%
60%
50%
40%
30%
20%
10%
0%
0%
10%
20%
Bei den Dimmkurven „Linear" und „Logarithmisch" sind die Ausgangswerte fest vorgegeben, bei
„Benutzerdefiniert" können sie frei konfiguriert werden.
Wird ein Dimmwert von 0 % erreicht, schaltet der Kanal immer ab.
Abgleich des Kanals
Die durch die Dimmkurve berechnete Steuerspannung wird mit diesem Wert zusätzlich skaliert.
© 2022 WEINZIERL ENGINEERING GmbH
30%
40%
50%
60%
70%
80%
90%
100%
Seite 30/56
