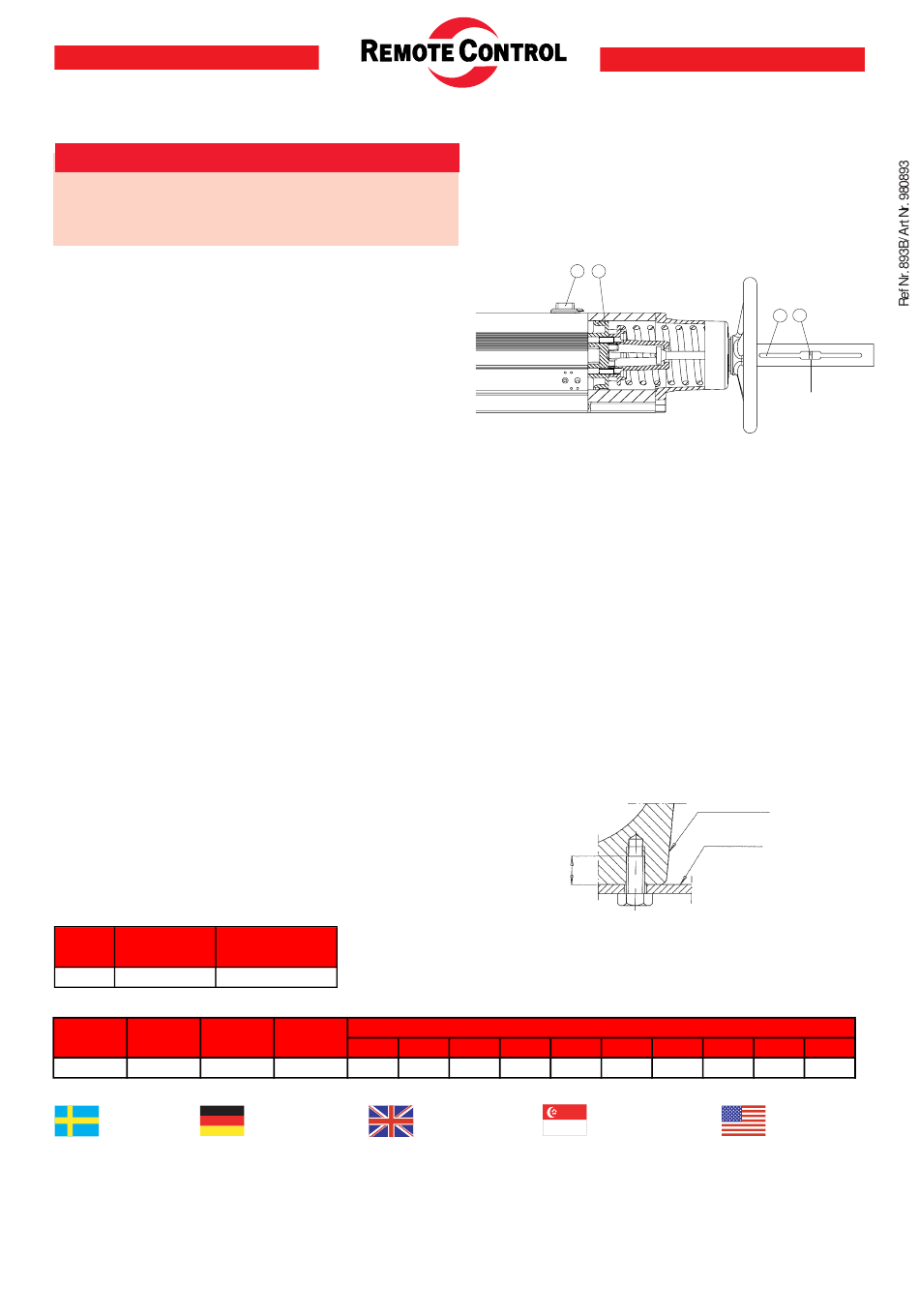

ANWEISUNG FÜR DEN ABBAU VON RC265-SR
ANTRIEBE MIT HANDNOTBETÄTIGUNG TYP M1
WARNUNG!
Das Schutzrohr von dem Federgehäuse nicht abnehmen
wenn die Federn vorgespannt sind. Der Arbeitsverlauf
unten muß mit größter Sorgfalt für einen sicheren Abbau
der vorgespannten Federgehäusen erfolgen.
1. Antrieb drucklos machen.
2. Eventuelle Stromversorgung abschalten.
3. Die Einstellschrauben ausschrauben (1, Bild 3) so,
WARWANING!
daß sie nicht die Bewegung der Welle (15) hindern.
4. Kontrollieren, daß die Welle in geschlossener (Fail-
close) oder offener (Fail-open) Lage steht, d.h. daß
die Federn die Kolben (10) in ihrer inneren Lage
gedrückt haben.
5. Das Handrad so drehen, daß der gelbe Anzeigering
(67) sich einwärts gegen den Antrieb bewegt. Bis
zum Ende drehen. Der Anzeigering soll jetzt im
Kunststoffrohr (49) im inneren Teil vom Fenster
sichtbar sein.
6. Unter dem Antrieb kontrollieren, damit der Kamm
nicht gegen den Einstellschrauben anliegt.
7. Das Handrad zurückdrehen, bis der Anzeigering die
AUTO"-Lage passiert hat und ein Widerstand ent-
"
steht. Dadurch werden die Befestigungsschrauben
(4, Bild 3) von der Federkraft entlastet.
8. Die Handnotbetätigungseinheit durch lösen der
Schrauben des Federgehäuses abnehmen, und das
Handrad mehrere Drehungen in der Richtung drehen,
die den geringsten Widerstand hat.
Der Abbau muß in der oben genannten Art und mit
größter Vorsicht erfolgen. Bei geringster Unsicherheit,
wenden Sie sich bitte an den Lieferanten!
ANZUGSMOMENTE IN Nm FÜR SCHRAUBEN UND KONTERMUTTERN
Die Antriebe müssen an die Konsole mit korrektem
Anzugsmoment befestigt werden, um während des
Betriebes ein Lockern zu verhindern. Möglichst lange
Schrauben benutzen, jedoch ohne daß die Schraube
im Gewindeloch anstößt.
"L" ist die Einschraublänge gem. Bild rechts.
Antrieb
Endplatten- Kontermutter (2)
Schraube (4)
RC265
23
Anzugsmomente in Nm
Antrieb
DIN
Gewinde L max Befestigungsschraube gegen die Konsole L
Flansch
RC265
F12
M12
Remote Control
Remote Control
Kontrollvägen 15
Gutenbergstr.22
SE-791 45 Falun
DE-41564 Kaarst-Büttgen
Sweden
Germany
Tel +46 (0)23-587 00
Tel +49 (0)2131-795 760
Fax +46 (0)23-587 45
Fax +49 (0)2131-795 7615
www.remotecontrol.se
www.remotecontrol.de
info@remotecontrol.se
info@remotecontrol.de
90
(mm)
8
10
25
Remote Control
Unit 40, Trent Valley Works
Station Road, Rugeley
Staffordshire WS15 3HB
England
Tel +44 (0)1889-576 888
Fax +44 (0)1889-577 676
www.remotecontrol.co.uk
info@ remotecontrol.co.uk
15
10
Bild 4
L
Widerstandsklasse min. 8.8. Leicht geölte Schrauben.
12
14
16
18
60
70
75
Remote Control
67 Ubi Crescent, #01-07
Techniques Centre
Singapore 408560
Tel +65 6848 7150
Fax +65 6746 5815
www.remotecontrol.com.sg
info@remotecontrol.com.sg
4
- 4 -
49
67
AUTO
Antrieb
Konsole
20
24
28
32
75
