5 | Über das System
Referenz für Installateure und Benutzer
24
b a
f f h
g
j
i
k
l
m

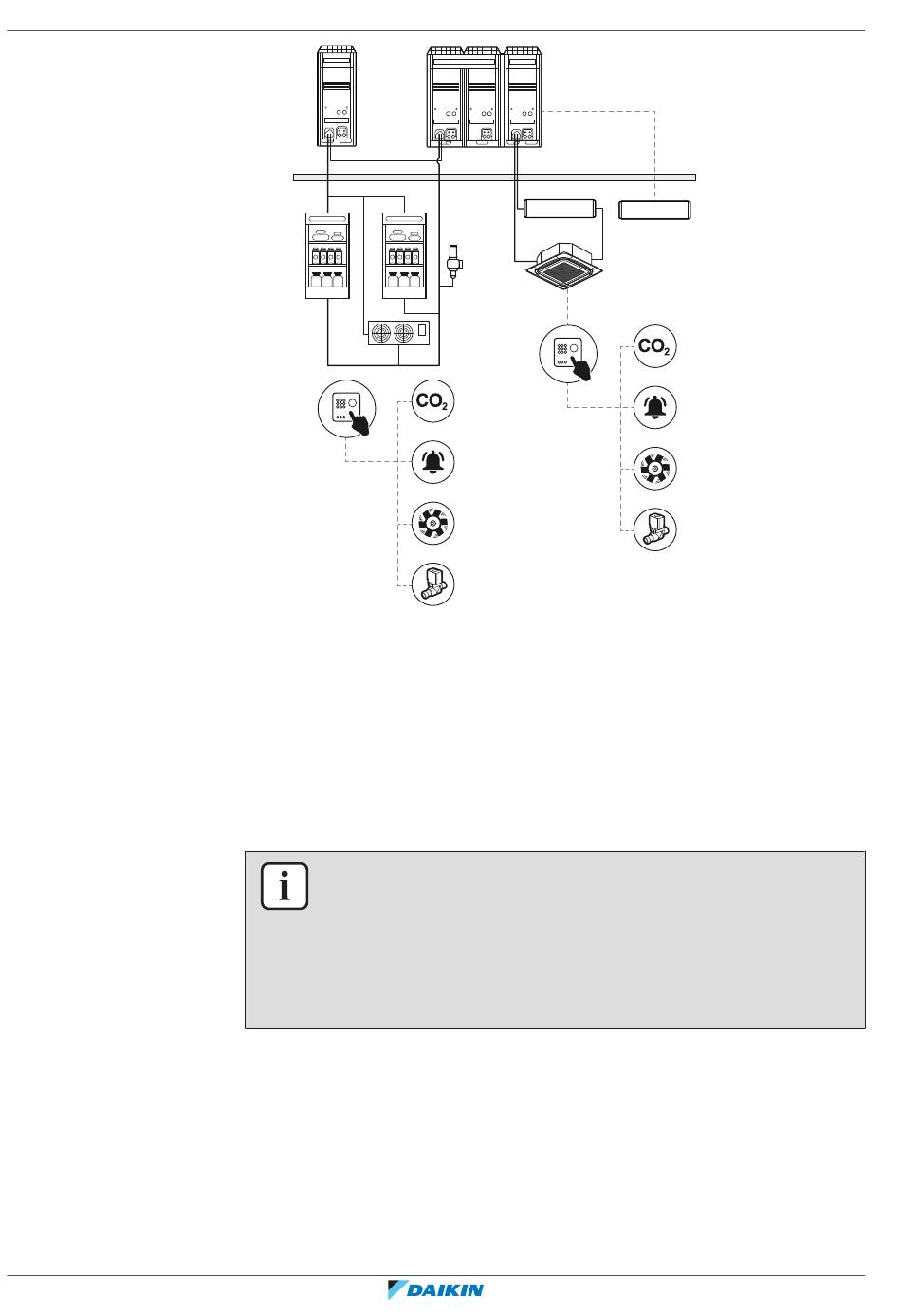

a Haupt-Außeneinheit (LRYEN10*)
b Capacity up-Einheit (LRNUN5*)
c Kommunikations-Box (BRR9B1V1)
d BEV2-Einheit
e Inneneinheit für Luft-Klimatisierung
f Inneneinheit für Kälteerzeugung (Kühlvitrine)
g Inneneinheit für Kälteerzeugung (Kühlgebläse)
h Sicherheitsventil
i CO -Schalttafel
2
j CO -Detektor
2
k CO -Alarm
2
l CO -Ventilator
2
m Absperrventil
INFORMATION
▪
Der maximale Abstand zwischen Inneneinheit und der BEV2-Einheit its abhängig
von der Länge der angeschlossenen Übertragungs- und Stromversorgungskabel.
▪
Achten Sie darauf, die Einheiten so zu installieren, dass die Kabel bis zu den
Anschlüssen der beiden Einheiten reichen.
▪
Maximale Höhendifferenz zwischen der Inneneinheit und der BEV2-Einheit
≤0,5 m.
d c
e
j
i
k
l
m
CO₂ Conveni-Paket: Inneneinheit
