02/2022
nuSub

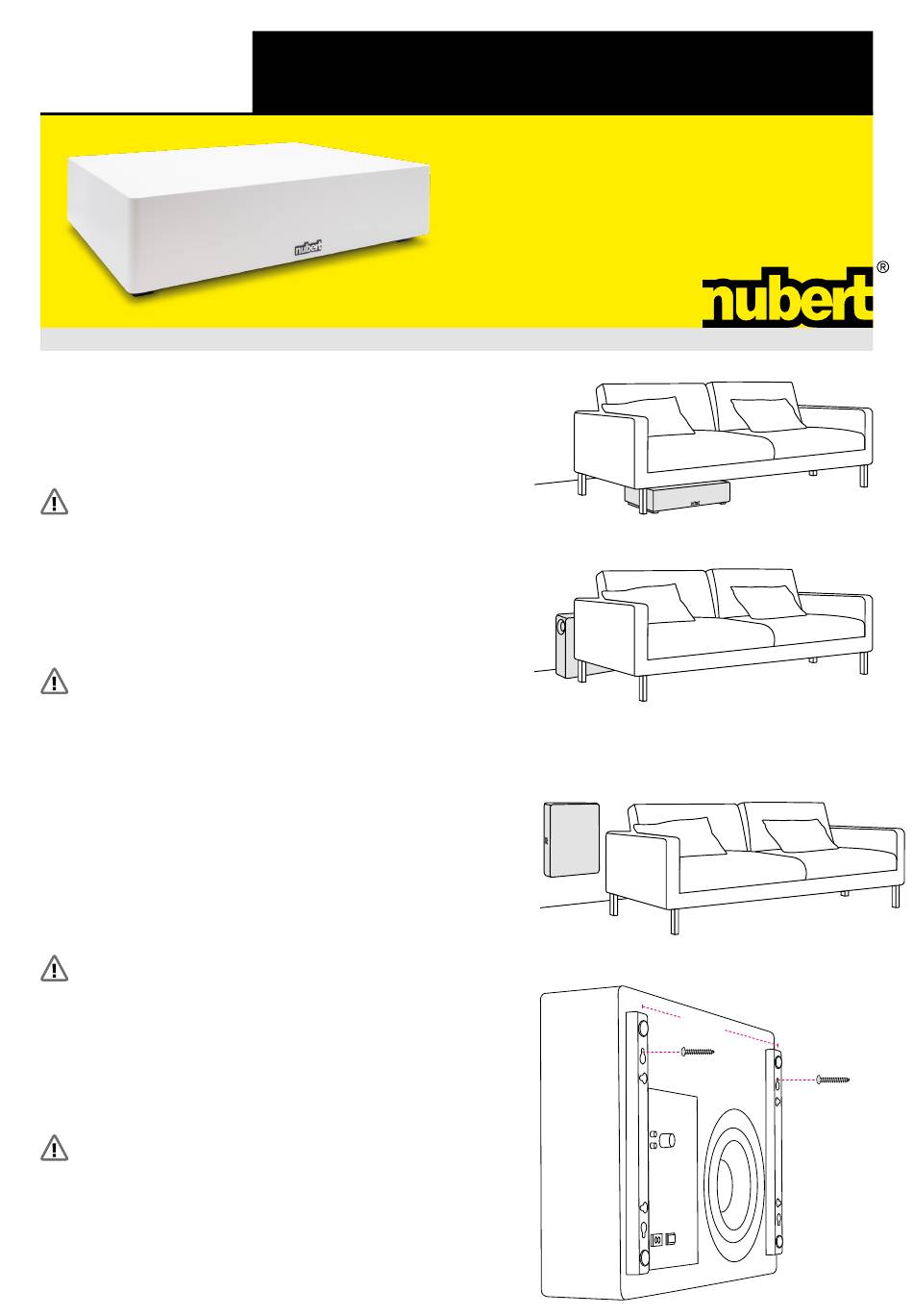

1. Aufstellung
Stellen Sie den Subwoofer zunächst am vorgesehenen Ort auf.
Beim XW-800 slim gibt es die folgenden Möglichkeiten:
Flach
Der XW-800 slim wurde vorrangig als Downfire-Subwoofer für den versteckten Einsatz
unter Möbeln entwickelt. Daher verfügt er auf der Unterseite über Metallschienen, die
den nötigen Bodenabstand herstellen.
Achten Sie darauf, die Kabel und die Gummifüße auf der Unterseite der Metall-
schienen nicht zu beschädigen, wenn Sie den Subwoofer über den Boden schieben!
Aufrecht stehend
Alternativ zur Aufstellung als Downfire-Subwoofer kann der XW-800 slim auch auf-
rechtstehend betrieben werden. So bietet sich beispielsweise eine Aufstellung hinter
einem Sofa an. Die Metallschienen stellen auch bei dieser Aufstellung einen ausrei-
chenden Abstand zur Raumwand oder zur Rückwand des Sofas sicher. Die Aufstellung
kann sowohl quer als auch hochkant erfolgen.
Hinweise:
• Achten Sie darauf, dass nichts durch die Bassreflexöffnung ins Innere des Subwoofers
gelangen darf!
• Um ein Verkratzen von Subwoofer und Boden zu vermeiden, sollten die mitgelieferten
Elastikpuffer auf der Kontaktfläche des Subwoofers zum Boden angebracht werden!
Befestigen Sie die Elastikpuffer an den äußersten Ecken des Subwoofers, um einen
stabilen Stand sicherzustellen!
Wandmontiert
Der Subwoofer kann auch an einer Wand hängend installiert werden; sowohl vertikal
als auch horizontal. Für die normale Wandmontage ist kein Zubehör erforderlich, da
in den Montageschienen Schlüssellochaufhänger integriert sind. Verwenden Sie zur
Montage Schrauben mit einem Durchmesser von 5 mm!
Montage im Querformat: Installieren Sie Schrauben im Abstand von 480 mm.
Montage im Hochformat: Installieren Sie Schrauben im Abstand von 166 mm.
Hinweise:
• Aufgrund der hohen Leistung des Subwoofers sind die Wand und die Befestigungs-
elemente starken Vibrationen und mechanischen Belastungen ausgesetzt. Gehen Sie
bei der Montage des Subwoofers an einer Wand daher mit äußerster Sorgfalt vor! Die
Installation kann nur für solide, starke Wände empfohlen werden, die dieser Belastung
standhalten können. Von der Montage auf Trockenbauwänden raten wir ab!
• Achten Sie darauf, dass nichts durch die Bassreflexöffnung ins Innere des Subwoofers
gelangen darf!
• Eine Montage an der Decke ist nicht möglich!
Gefahr von Verletzungen oder Beschädigungen!
Eine herabstürzender Subwoofer kann schwere Verletzungen und Schäden verursachen.
• Verwenden Sie nur Befestigungselemente und Schrauben, die für Ihren speziellen
Wandtyp geeignet sind.
• Stellen Sie sicher, dass der Subwoofer solide montiert ist.
• Achten Sie darauf, den Subwoofer nicht dort zu installieren, wo ein Herabfallen auf
Personen möglich ist! Installieren Sie den Subwoofer insbesondere nicht ohne weitere
Maßnahmen auf einer Höhe von mehr als zwei Metern.
XW-800 slim
Aktiv Subwoofer
Inbetriebnahme
Bedienung
Schrauben und Dübel
entsprechend der
Wandbeschaffenheit
4 8 0 m
m
verwenden!
Ø 5 mm
