Installation
6.6

Montieren des Siphons

▶ Kesselsiphon mit Wasser füllen.
▶ Kesselsiphon [1] mit Dichtung [2]montieren.
▶ Kontrollieren, ob der Hals des Siphons ordnungsgemäß an die Kon-
densatwanne anschließt.
▶ Überwurfmutter handfest anziehen[4].
2
1

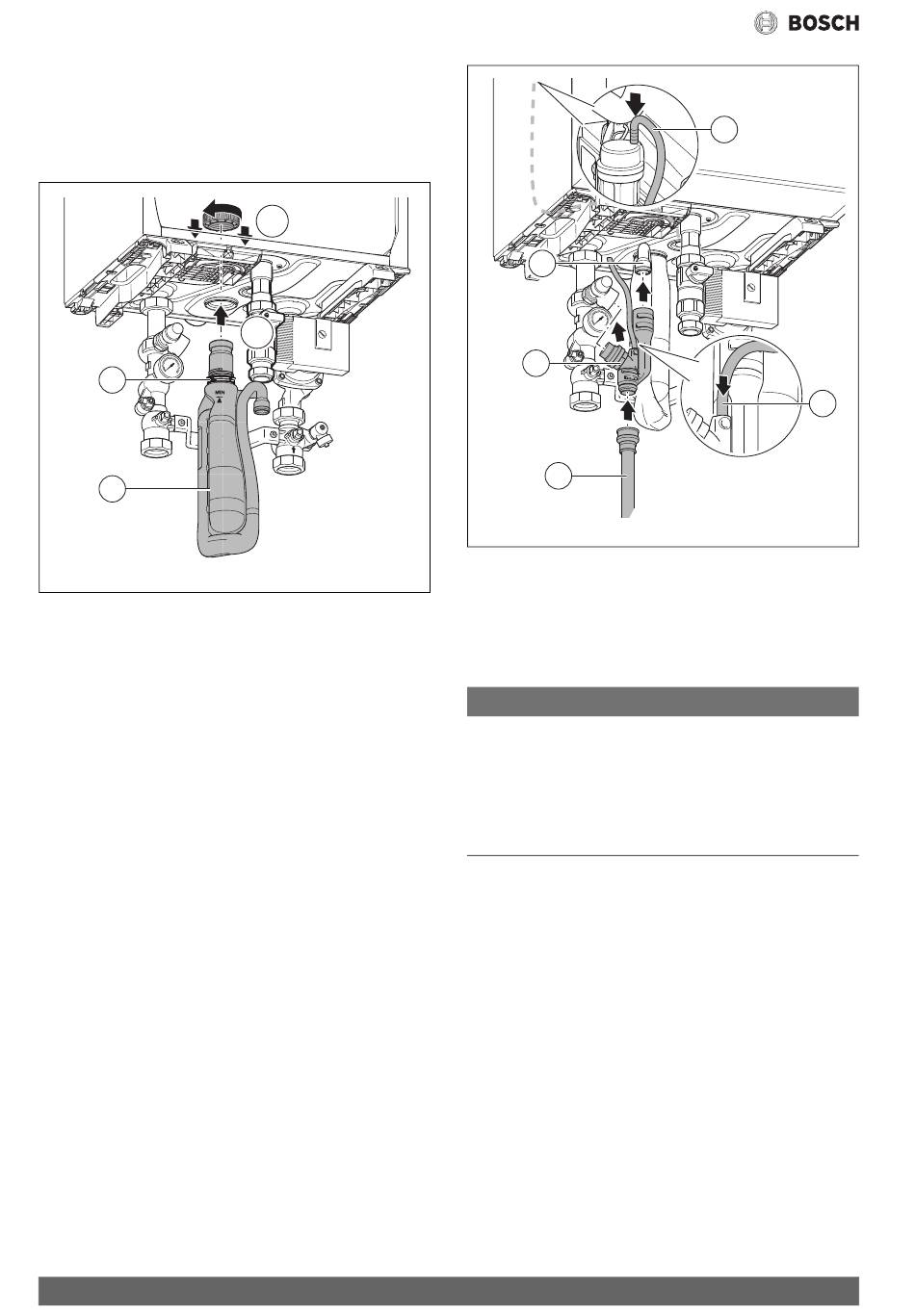

Bild 16 Montieren des Kesselsiphons
Mit Pumpenbaugruppe
▶ T-Stück [1] zwischen das Membransicherheitsventil und das Siphon
montieren.
▶ Den Schlauch [2] vom automatischen Entlüfter aus an das T-Stück
anschließen [1].
▶ Den Schlauch nicht mehr als 10 cm in das T-Stück führen.
▶ Den Schlauch bei Bedarf einkürzen.
▶ Rippenschlauch montieren [3].
Ohne Pumpenbaugruppe
▶ Rippenschlauch [3] direkt auf das Siphon montieren [4].
▶ Schlauch [2] vom automatischen Entlüfter aus an das Abwassersys-
tem anschließen.
16
4.
3.
0010033908-003
4
1
3
Bild 17 Montieren des Entlüfterschlauchs
[1] T-Stück
[2] Entlüfterschlauch
[3] Rippenschlauch
[4] Kondensatsiphon
6.7 Anschließen des Kondensatablaufs
HINWEIS
Kesselschaden durch Verstopfung in der Abwasserleitung.
Eine Verstopfung in der Abwasserleitung kann verhindern, dass das Kon-
densat aus dem Kessel abgeleitet wird, wenn die Kondensatablauflei-
tung eine festen Anschluss an die Abwasserleitung hat.
▶ Sicherstellen, dass eine offene Verbindung zwischen dem Konden-
satablauf des Heizkessels und dem Anschluss an die Abwasserlei-
tung besteht.
▶ Für das Abführen des Kondensats ein Abwasserleitungsmaterial aus
Kunststoff mit einem Mindestdurchmesser von Ø 40 mm verwenden.
▶ Einen Siphon in die Abwasserleitung einbauen.
▶ Horizontale Rohrabschnitte mit Gefälle zum Fallrohr montieren. Hier-
bei beträgt die maximale Länge des horizontalen Rohrabschnitts
5 m.
▶ Siphon in der Abwasserleitung füllen.
Condens 7000 WP – 6720890191 (2021/12)
