Montage auf dem Rahmen (Zubehör)
WARNUNG
Personenschäden durch Kippen des Kessels.
Der Rahmen muss sicher am Boden oder an der Wand befestigt werden,
damit der Kessel nicht umkippen kann.
▶ Befestigungsmaterial verwenden, das für den Untergrund oder die
Wand beschaffen ist und ausreichend Halt bietet.
▶ Den Rahmen mit dem im Lieferumfang enthaltenen Bügel am Boden
befestigen.
▶ Wenn das Bohren in den Boden nicht erlaubt ist, den Rahmen an der
Wand befestigen.
▶ Den Querbalken [1] an den Ständern montieren [2].
▶ Die Querbalken mit den im Lieferumfang enthaltenen Winkeln [3]si-
chern.
▶ Den Rahmen an die gewünschte Stelle im Aufstellungsraum setzen.
▶ Den Rahmen so aufstellen, dass die Markierung [4] nach vorne zeigt.
4
2
3
3
3
3

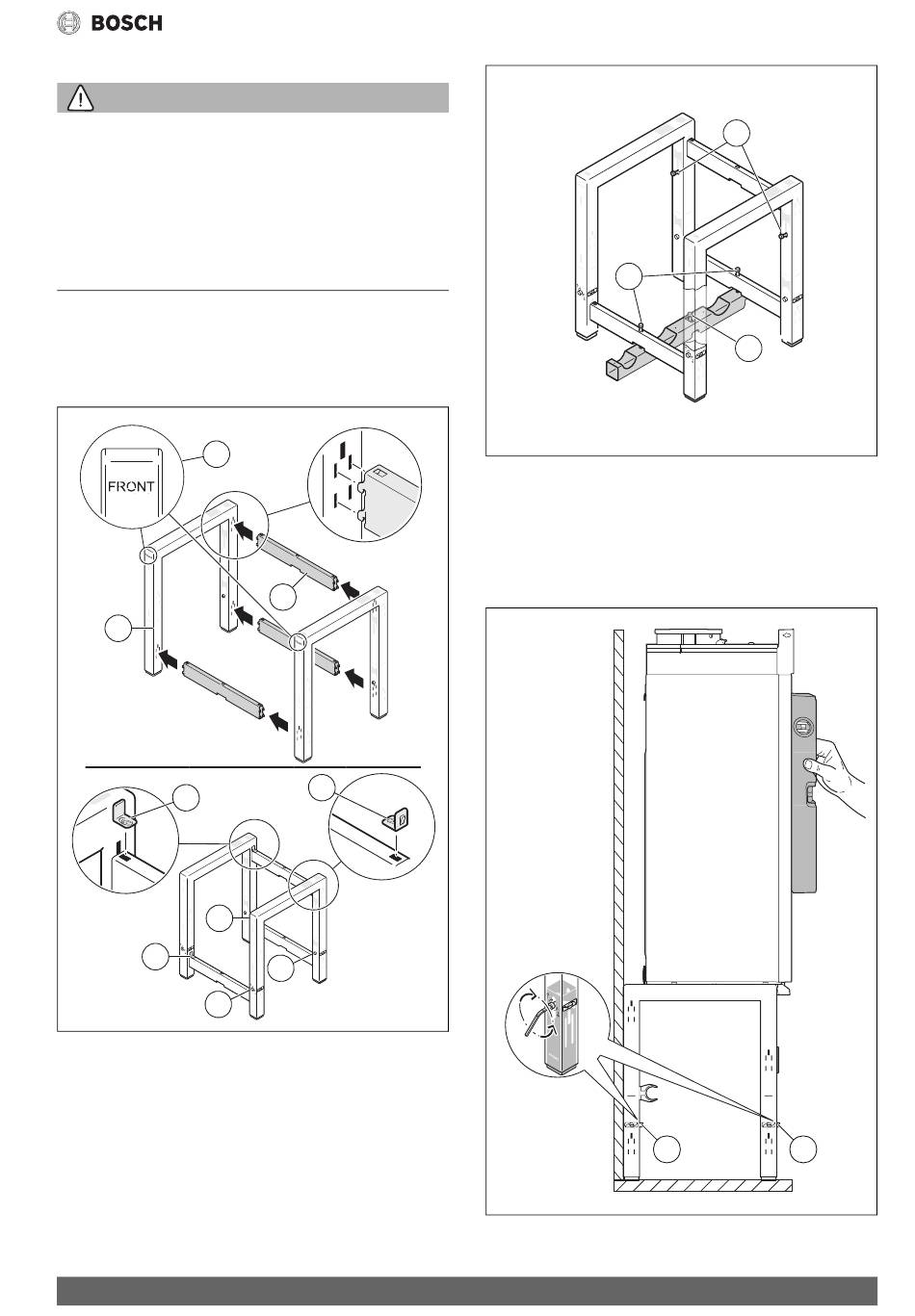

Bild 8 Montieren des Rahmens
[1] Querbalken
[2] Ständer
[3] Winkel
[4] Markierung
▶ Den Bügel [1] am Rahmen befestigen.
▶ Den Bügel am Boden befestigen [3].
-oder-
▶ Den Rahmen an der Wand befestigen [2].
▶ Die Schraube wegen der Einstellung des Kessels nicht ganz fest an-
ziehen.
Condens 7000 WP – 6720890191 (2021/12)
1
3
3
0010033904-001
1
Bild 9 Sichern des Rahmens an der Wand oder am Boden
▶ Den Heizkessel auf den Rahmen schieben.
Der Heizkessel wird auf der Rückseite am Rahmen gesichert. Bei eii-
ner richtigen Sicherung ist ein "Klick" hörbar.
▶ Den Heizkessel mit Hilfe der Einstellmöglichkeit im Rahmen ausrich-
ten. [1].
▶ Den Gewindestift im Rahmen vollständig anziehen.
Bild 10 Ausrichten des Heizkessels auf dem Rahmen
