NRSW-Benutzerhandbuch - Version 4.5.0.107
Wenn die serielle Schnittstelle nicht verwendet wird, kann ein Taster zwischen dem positiven Batte-
rieanschluss und dem Eingang der seriellen Schnittstelle (X48:L1) angeschlossen werden, wie in der
folgenden Abbildung gezeigt.

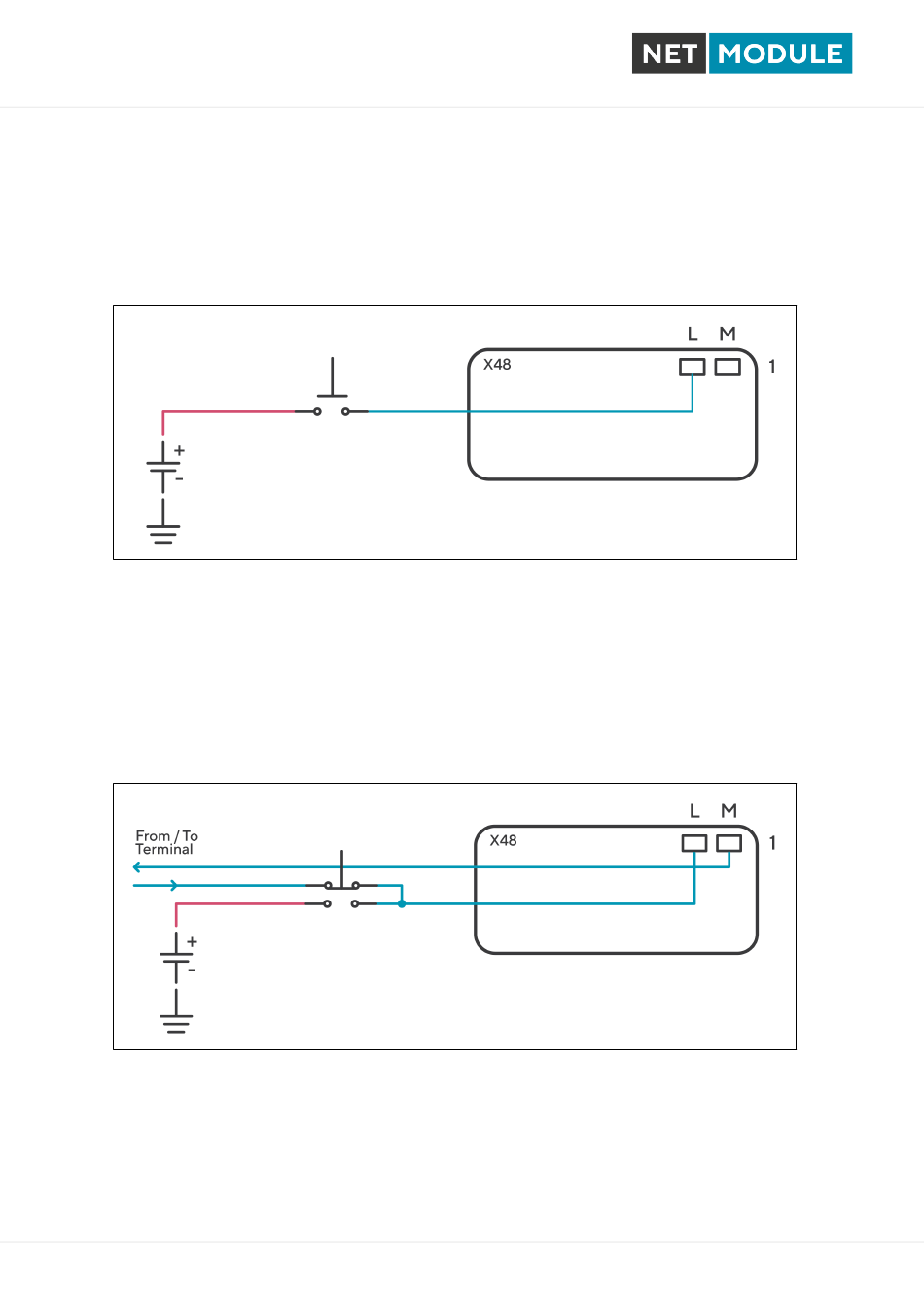

Abbildung 3.1.: Reset-Eingang (serielle Schnittstelle nicht verwendet)
Wenn die serielle Schnittstelle in der Anwendung genutzt wird, muss ein break-before-make -Schalter
verwendet werden. Der Schalter ist erforderlich, um das Endgerät vor der Batteriespannung zu schüt-
zen.
In der inaktiven Position ist die serielle Schnittstelle zwischen dem Terminal und dem Gerät verbunden
und ermöglicht eine serielle Kommunikation. In der aktiven Position ist sie getrennt, und der Eingang
ist mit der Batterie verbunden.
Abbildung 3.2.: Reset-Eingang (serielle Schnittstelle verwendet)
