3.4. Schnittstellen

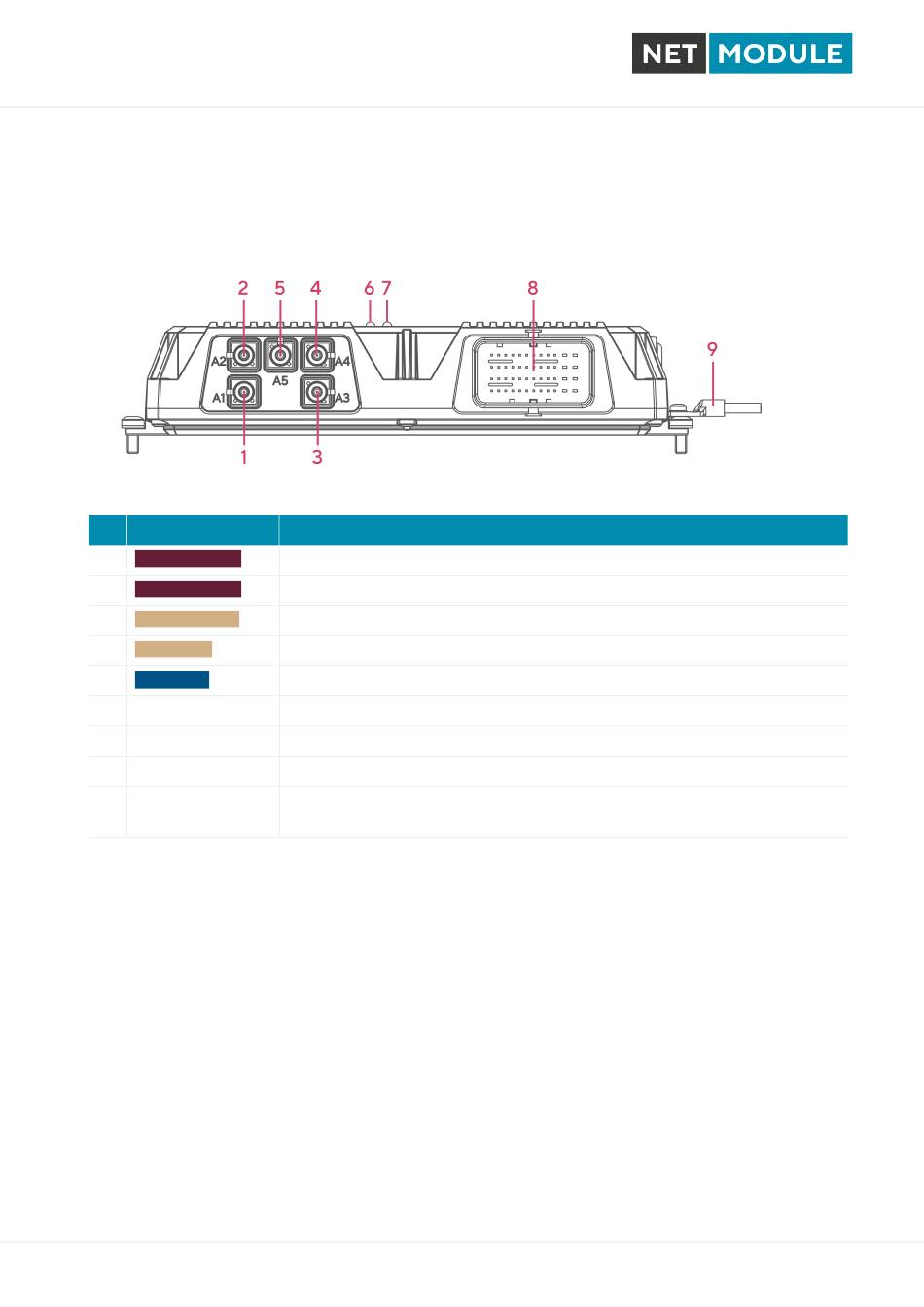

3.4.1. Übersicht
Nr. Beschreibung
1 A1 Mobilfunk
2 A2 Mobilfunk
3 A3 WLAN/BT
4 A4 WLAN
5 A5 GNSS
6 LED 1
7 LED 2
8 X48
9 Erdungskabel
Funktion
FAKRA-Stecker für Mobilfunk-Hauptantenne
FAKRA-Stecker für Mobilfunk-Hilfsantenne
FAKRA-Stecker für WLAN-/Bluetooth-Hauptantenne (2,4 GHz, 5 GHz)
FAKRA-Stecker für WLAN-Hilfsantenne (2,4 GHz)
FAKRA-Stecker für GNSS
Status-LED
Verbindungs-LED
48-polige CMC-Molex-Buchse für alle drahtgebundenen Verbindungen
Die Erdung der Grundplatte ist optional (Schutzerdung ist nicht zwingend
erforderlich)
Tabelle 3.2.: NG800-Schnittstellen
