NG800
NRSW-Benutzerhandbuch - Version 4.5.0.107

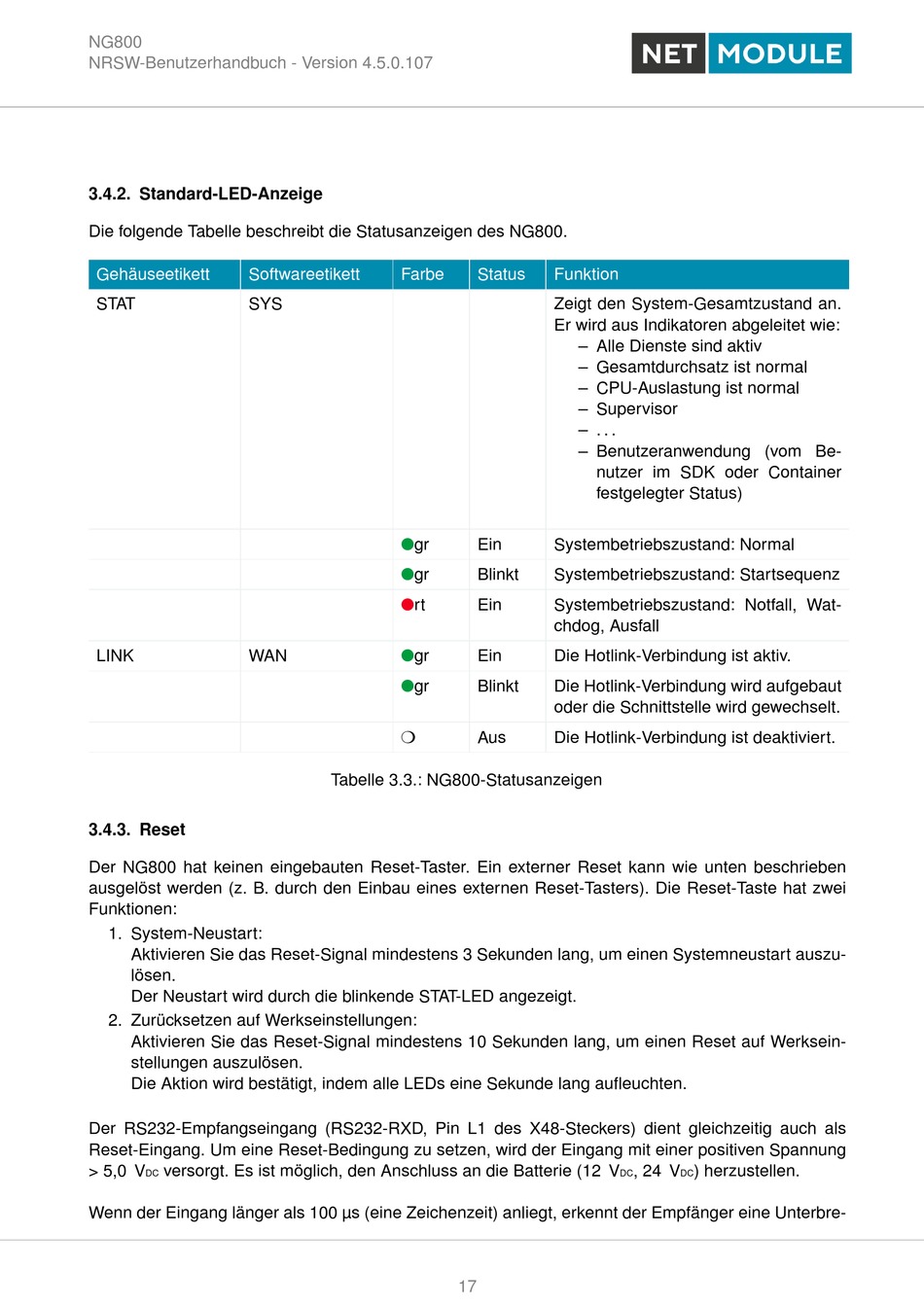

3.4.2. Standard-LED-Anzeige

Die folgende Tabelle beschreibt die Statusanzeigen des NG800.
Gehäuseetikett Softwareetikett
STAT SYS
LINK WAN

3.4.3. Reset

Der NG800 hat keinen eingebauten Reset-Taster. Ein externer Reset kann wie unten beschrieben
ausgelöst werden (z. B. durch den Einbau eines externen Reset-Tasters). Die Reset-Taste hat zwei
Funktionen:
1. System-Neustart:
Aktivieren Sie das Reset-Signal mindestens 3 Sekunden lang, um einen Systemneustart auszu-
lösen.
Der Neustart wird durch die blinkende STAT-LED angezeigt.
2. Zurücksetzen auf Werkseinstellungen:
Aktivieren Sie das Reset-Signal mindestens 10 Sekunden lang, um einen Reset auf Werksein-
stellungen auszulösen.
Die Aktion wird bestätigt, indem alle LEDs eine Sekunde lang aufleuchten.
Der RS232-Empfangseingang (RS232-RXD, Pin L1 des X48-Steckers) dient gleichzeitig auch als
Reset-Eingang. Um eine Reset-Bedingung zu setzen, wird der Eingang mit einer positiven Spannung
> 5,0 V versorgt. Es ist möglich, den Anschluss an die Batterie (12 V
DC
Wenn der Eingang länger als 100 µs (eine Zeichenzeit) anliegt, erkennt der Empfänger eine Unterbre-
Farbe Status
gr Ein
gr Blinkt
rt Ein
gr Ein
gr Blinkt
Aus
Tabelle 3.3.: NG800-Statusanzeigen
17
Funktion
Zeigt den System-Gesamtzustand an.
Er wird aus Indikatoren abgeleitet wie:
– Alle Dienste sind aktiv
– Gesamtdurchsatz ist normal
– CPU-Auslastung ist normal
– Supervisor
– . . .
– Benutzeranwendung (vom Be-
nutzer im SDK oder Container
festgelegter Status)
Systembetriebszustand: Normal
Systembetriebszustand: Startsequenz
Systembetriebszustand: Notfall, Wat-
chdog, Ausfall
Die Hotlink-Verbindung ist aktiv.
Die Hotlink-Verbindung wird aufgebaut
oder die Schnittstelle wird gewechselt.
Die Hotlink-Verbindung ist deaktiviert.
, 24 V ) herzustellen.
DC DC
