Inhaltszusammenfassung für Dell P3223DE

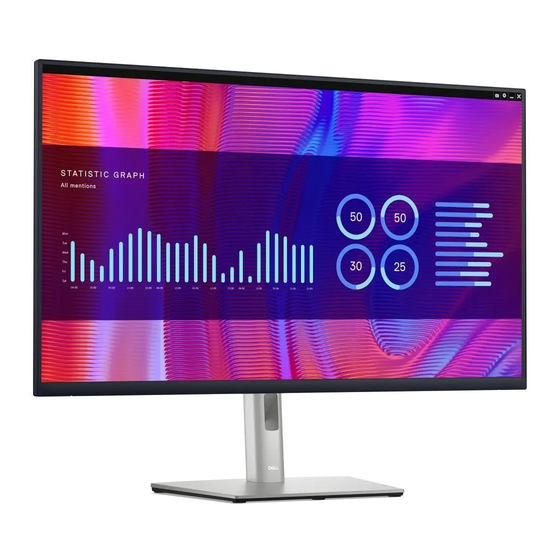

- Seite 1 Dell P3223DE Monitor Bedienungsanleitung Modell: P3223DE Regulatorisches Modell: P3223DEt...
- Seite 2 Copyright © 2022 Dell Inc. oder ihre Tochtergesellschaften. Alle Rechte vorbehalten. Dell, EMC und andere Marken sind Marken der Dell Inc. oder ihrer Tochtergesellschaften. USB Type-C® und USB-C® sind eingetragene Marken des USB Implementers Forum. Andere Marken könnten Marken ihrer jeweiligen Inhaber sein.
-
Seite 3: Inhaltsverzeichnis
Inhalt Sicherheitshinweise ......6 Über Ihren Monitor ......7 Lieferumfang. - Seite 4 Monitor anschließen ..... . . 35 Dell Power Button Sync (DPBS) ....38 Monitor zum ersten Mal für DPBS verbinden .
- Seite 5 Anhang ........79 FCC-Hinweise (nur USA) und andere regulatorische Informationen Dell kontaktieren......79 EU-Produktdatenbank für Energieetikett und...
-
Seite 6: Sicherheitshinweise
Sicherheitshinweise ACHTUNG: Die Verwendung von Bedienelementen, Einstellungen oder Verfahren, die in dieser Dokumentation nicht angegeben sind, birgt die Gefahr von Stromschlag sowie elektrischen und/oder mechanischen Risiken. • Platzieren Sie den Monitor auf einem stabilen Untergrund und gehen Sie sorgsam damit um. Der Bildschirm ist zerbrechlich und kann beschädigt werden, falls er herunterfällt oder Stößen ausgesetzt wird. -
Seite 7: Über Ihren Monitor
Über Ihren Monitor Lieferumfang Ihr Monitor wird mit den Komponenten in der nachstehenden Tabelle geliefert. Wenden Sie sich an Dell, falls etwas fehlen sollte. Weitere Informationen finden Sie unter Dell kontaktieren. HINWEIS: Einige Komponenten sind möglicherweise optional und nicht im Lieferumfang Ihres Monitors enthalten. -
Seite 8: Produktmerkmale
® ® Implementers Forum. Produktmerkmale Der Dell P3223DE verfügt über aktive Matrix, Dünnschichttransistor (TFT), Flüssigkristallanzeige (LCD) und LED-Hintergrundbeleuchtung. Nachfolgend sind die Funktionen und Merkmale des Monitors aufgeführt: • 80 cm (31,5 Zoll) sichtbarer Anzeigebereich (diagonal gemessen). Auflösung von 2560 x 1440 (16:9) plus Vollbildunterstützung bei niedrigeren Auflösungen. -
Seite 9: Teile Und Bedienelemente Identifizieren
• Der Monitor nutzt Flimmer-Free-Technologie, die für das Auge sichtbares Flimmern behebt, ein komfortables Betrachtungserlebnis bietet und Augenbelastungen und -ermüdung verhindert. • Der Monitor verfügt über die Funktion Dell Power Button Sync (DPBS), wodurch der Betriebsstatus des PC-Systems über die Ein-/Austaste des Monitors gesteuert werden kann .* * PC-System, das DPBS unterstützt, ist die Plattform Dell OptiPlex 7090/3090 Ultra. -
Seite 10: Ansicht Von Hinten
Zur Steuerung des Bildschirmmenüs. Ein-/Austaste Zum Ein- oder Ausschalten des Monitors. Etikett mit Strichcode, Beachten Sie dieses Etikett, falls Sie sich an Seriennummer und den technischen Support von Dell wenden Service-Tag müssen. Ständerfreigabetaste Löst den Ständer vom Monitor. Typenschild Listet regulatorische Genehmigungen auf. -
Seite 11: Ansicht Von Unten
Ansicht von unten 567 9 Markierung Beschreibung Verwendung Steckplatz für Sichert den Monitor mit einem Sicherheitsschloss Sicherheitskabelschloss (separat erhältlich). AC-Netzanschluss Für den Anschluss der Monitornetzleitung. HDMI-Anschluss Zum Anschließen Ihres Computers über das HDMI-Kabel (separat erhältlich). DP-Anschluss Zum Anschluss des Computer-DP-Kabels. (Eingang) DP-Anschluss DP-Ausgang für MST- (Multi-Stream Transport) - Seite 12 7&8 SuperSpeed-USB-5- Anschluss mit Symbol unterstützt 5 V / 10&11 Gb/s- (USB 3.2 Gen 0,9 A. Schließen Sie hier Ihr USB-Gerät an. Sie können diese Anschlüsse erst nutzen, nachdem USB-A- Sie das USB-Kabel vom Computer am Monitor Downstream-Port angeschlossen haben. HINWEIS: Zur Vermeidung von Signalstörungen wird NICHT empfohlen, ein anderes USB-Gerät an den/die benachbarten Port(s) anzuschließen,...
-
Seite 13: Technische Daten Des Monitors
Technische Daten des Monitors Bildschirmtyp Aktivmatrix – TFT-LCD Paneltyp In-Plane-Switching-Technologie Seitenverhältnis 16:9 Sichtbare Bildabmessungen Diagonal 80,00 cm Aktiver Bereich Horizontal 698,11 mm Vertikal 392,69 mm Bereich 274140,82 mm Pixelabstand 0,2727 (H) mm x 0,2727 (V) mm Pixel pro Zoll (PPI) 93,24 Betrachtungswinkel Horizontal... -
Seite 14: Auflösungsspezifikationen
Ständer Neigen -5° to 21° Schwenken -30° to 30° Drehen -90° to 90° Kabelverwaltung Dell-Display-Manager- Easy Arrange und andere Tastenfunktionen (DDM) Kompatibilität Sicherheit Schlitz für Sicherheitsschloss (Kabelschloss separat erhältlich) * Nur bei nativer Panelauflösung, mit Voreinstellung Benutzermodus. Auflösungsspezifikationen Horizontaler Abtastbereich 30 bis to 90 kHz... -
Seite 15: Voreingestellte Anzeigemodi
Voreingestellte Anzeigemodi Anzeigemodus Horizontale Vertikale Pixel-takt Sync-Polarität Frequenz Frequenz (MHz) (horizontal/ (kHz) (Hz) vertikal) IBM, 720 x 400 31,47 70,08 28,32 VESA, 640 x 480 31,47 59,94 25,18 VESA, 640 x 480 37,50 75,00 31,50 VESA, 800 x 600 37,88 60,32 40,00 VESA, 800 x 600... -
Seite 16: Dp Mst Multi-Stream Transport-Modi (Mst)
DP MST Multi-Stream Transport-Modi (MST) Maximale Anzahl an unterstützbaren externen Monitoren MST-Quellmonitor 2560 x 1440/60Hz 8 Bit 10 Bit HBR3 (Hohe Auflösung) HBR2 (Hohe Auflösung) HINWEIS: Die unterstützte externe Monitorauflösung beträgt maximal nur 2560x1440, 60 Hz. USB-C MST Multi-Stream Transport-Modi (MST) Maximale Anzahl an unterstützbaren externen Monitoren OSD-Anzeigeinfo: Linkrate (aktuell) -
Seite 17: Elektrische Spezifikationen
Elektrische Spezifikationen Videoeingangssignale • Digitales Videosignal für jede Differentialleitung Je Differentialleitung bei einer Impedanz von 100 Ohm • Unterstützt DP / HDMI / USB-C-Signaleingang Eingangsspannung/- 100 bis 240 V Wechselspannung / 50 oder 60 Hz / frequenz/-strom 2,3 A (maximal) Einschaltstrom 120 V: 42 A (max.) 240 V: 80 A (max.) Leistungsaufnahme 0,3 W (Ausgeschalteter Modus) -
Seite 18: Physikalische Eigenschaften
Physikalische Eigenschaften Anschlusstyp • DP Anschluss (einschließlich DP-Ein- und DP-Ausgang) • HDMI Anschluss • USB-C-Anschluss • USB 3.2 Gen1 (5 Gbit/s)-Downstream- Anschlussbuchse x 4 • RJ45 Anschluss Signalkabeltyp • DP-zu-DP-Kabel, 1,8 m • USB-C-Kabel zu C, 1,0 m • USB-A-Kabel zu C, 1,8 m Abmessungen (mit Ständer) Höhe (ausgezogen) 617,15 mm Höhe (eingezogen) 467,44 mm... -
Seite 19: Umgebungseigenschaften
Gewicht ohne Ständerbaugruppe (bei 7,06 kg Wandmontage oder VESA-Montage - ohne Kabel) Gewicht der Ständerbaugruppe 4,27 kg Umgebungseigenschaften Konformität mit Standards • ENERGY STAR-zertifizierter Monitor. • EPEAT-registriert, wo zutreffend. EPEAT-Registrierung variiert je nach Land. Den Registrierungsstatus je nach Land entnehmen Sie bitte https://www.epeat.net • TCO Certified &... -
Seite 20: Pinbelegungen
Pinbelegungen DP-Anschluss (Eingang) Pin-Nummer 20 polig Seite des angeschlossenen Signalkabels ML3 (n) Erde ML3 (p) ML2 (n) Erde ML2 (p) ML1 (n) Erde ML1 (p) ML0 (n) Erde ML0 (p) Konfig 1 Konfig 2 AUX-Kanal (p) Erde AUX-Kanal (n) Hot-Plug-Erkennung Zurück DP-Strom Über Ihren Monitor... -
Seite 21: Dp-Anschluss (Ausgang)
DP-Anschluss (Ausgang) Pin-Nummer 20 polig Seite des angeschlossenen Signalkabels ML0 (p) ML0 (n) ML1 (p) Erde ML1 (n) ML2 (p) Erde ML2 (n) ML3 (p) Erde ML3 (n) Konfig 1 Konfig 2 AUX-Kanal (p) Erde AUX-Kanal (n) Hot-Plug-Erkennung Zurück DP-Strom Über Ihren Monitor... -
Seite 22: Hdmi-Anschluss
HDMI-Anschluss Pin-Nummer 19 polig Seite des angeschlossenen Signalkabels TMDS DATA 2+ TMDS DATA 2 SHIELD TMDS DATA 2- TMDS DATA 1+ TMDS DATA 1 SHIELD TMDS DATA 1- TMDS DATA 0+ TMDS DATA 0 SHIELD TMDS DATA 0- TMDS CLOCK+ TMDS CLOCK SHIELD TMDS CLOCK- Reserved (N.C. -
Seite 23: Usb-Typ-C-Anschluss
USB-Typ-C-Anschluss Kontakt Signalbelegung Kontakt Signalbelegung SSTXp1 SSRXp1 SSTXn1 SSRXn1 VBUS VBUS SBU2 SBU1 VBUS VBUS SSRXn2 SSTXn2 SSRXp2 SSTXp2 Über Ihren Monitor... - Seite 24 Universal Serial Bus (USB) Schnittstelle Dieser Abschnitt liefert Ihnen Informationen über die an Ihrem Monitor verfügbaren USB-Ports. HINWEIS: Dieser Monitor ist mit Super speed USB 5 Gbit/s (USB 3.2 Gen1) und High-Speed-USB 2.0 kompatibel. Ihr Computer hat die folgenden USB-Ports: • 4 Downstream - Super speed-USB-5-Gb/s-(USB 3.2 Gen1) HINWEIS: Die USB-Anschlüsse des Monitors funktionieren nur, wenn der Monitor eingeschaltet oder im Bereitschaftsmodus ist.
-
Seite 25: Treiberinstallation
Wake-On-WAN (WOL) aus dem Bereitschaftsmodus (nur S3) und UEFI* PXE-Boot-Funktion [UEFI-PXE-Boot wird an Desktop- PCs von Dell nicht unterstützt (außer bei OptiPlex 7090/3090 Ultra Desktop)]. Diese 3 Funktionen variieren je nach BIOS-Einstellung und Betriebssystemversion. Funktionalität kann bei Nicht-Dell-PCs variieren. -
Seite 26: Status Der Rj-45-Anschluss-Led
Status der RJ-45-Anschluss-LED: Right LED Left LED Farbe Beschreibung Rechte LED Bernsteinfarben Geschwindigkeitsanzeige: oder grün • Bernsteinfarben eingeschaltet - 1000 Mb/s • Grün eingeschaltet - 100 Mb/s • Aus - 10 Mb/s Linke LED Grün Verbindungs- / Aktivitätsanzeige: • Blinkt - Aktivität am Anschluss. • Leuchtet grün - Verbindung wird hergestellt. • Aus - Verbindung ist nicht hergestellt. HINWEIS: RJ45-Kabel ist kein mitgeliefertes Standardzubehör. Über Ihren Monitor... -
Seite 27: Plug-And-Play
Während der Herstellung eines LCD-Monitors kann es vorkommen, dass ein oder mehrere Pixel dauerhaft in einem festen Zustand verbleiben. Dies ist kaum zu sehen und wirkt sich nicht auf Anzeigequalität oder Nutzbarkeit aus. Weitere Informationen zur Pixelrichtlinie von LCD-Monitoren finden Sie auf der Dell-Support-Seite unter: https://www.dell.com/pixelguidelines Über Ihren Monitor... -
Seite 28: Wartungsanweisungen
Befolgen Sie die Anweisungen in der nachstehenden Liste zur Reinigung des Monitors: • Feuchten Sie ein weiches, sauberes Tuch mit etwas Wasser an. Verwenden Sie nach Möglichkeit ein spezielles Bildschirmreinigungstuch oder eine für Dell- Monitore geeignete Lösung. ACHTUNG: Verwenden Sie keine Reiniger jeglicher Art oder andere Chemikalien, wie Benzin, Verdünner, Ammoniak, Scheuerreiniger, Alkohol... -
Seite 29: Monitor Aufstellen
Monitor aufstellen Ständer anschließen HINWEIS: Ständer und Basis sind bei Lieferung des Monitors ab Werk nicht angebracht. HINWEIS: Die folgenden Anweisungen gelten nur für den mit Ihrem Monitor gelieferten Ständer. Falls Sie einen separat erworbenen Ständer anschließen möchten, befolgen Sie die mit dem entsprechenden Ständer gelieferten Anweisungen. - Seite 30 4. Öffnen Sie die Schutzabdeckung am Monitor, damit Sie auf den VESA-Steckplatz am Monitor zugreifen können. 5. Schieben Sie die Riegel am Ständer in die Steckplätze an der rückseitigen Abdeckung des Displays und drücken Sie die Ständerbaugruppe nach unten, damit sie einrastet.
- Seite 31 6. Halten Sie den Ständer und heben Sie den Monitor vorsichtig an, platzieren Sie ihn dann auf einem flachen Untergrund. HINWEIS: Halten Sie den Ständer beim Anheben des Monitors sicher fest, damit keine versehentlichen Schäden auftreten. 7. Heben Sie die Schutzabdeckung vom Monitor an. Monitor aufstellen...
-
Seite 32: Neigen, Schwenken Und Höhe Verstellen
Neigen, schwenken und Höhe verstellen HINWEIS: Die folgenden Anweisungen gelten nur für den mit Ihrem Monitor gelieferten Ständer. Falls Sie einen separat erworbenen Ständer anschließen möchten, befolgen Sie die mit dem entsprechenden Ständer gelieferten Anweisungen. Neigen, schwenken und Höhe verstellen Wenn der Ständer am Monitor angebracht ist, können Sie den Monitor in den komfortabelsten Blickwinkel neigen. -
Seite 33: Anzeigerotation-Einstellungen Ihres Systems Anpassen
Nachdem Sie Ihren Monitor gedreht haben, müssen Sie die Anzeigerotation- Einstellungen Ihres Systems mit den folgenden Schritten anpassen. HINWEIS: Wenn Sie den Monitor nicht mit einem Dell-Computer verwenden, müssen Sie die Grafktreiber-Webseite oder die Webseite Ihres Computerherstellers besuchen, um Informationen über das Ändern der Anzeigerotation-Einstellungen Betriebssystems zu erhalten. -
Seite 34: Kabel Organisieren
Kabel organisieren Nach Anschluss aller erforderlichen Kabel an Ihren Monitor und Computer (siehe Ihren Monitor anschließen zum Kabelanschluss), organisieren Sie alle Kabel wie oben dargestellt. Monitor aufstellen... -
Seite 35: Monitor Anschließen
3. Schalten Sie Ihren Monitor ein. 4. Wählen Sie die richtige Eingangsquelle über das Bildschirmmenü Ihres Monitors und schalten Sie Ihren Computer ein. HINWEIS: Standardeinstellung des P3223DE ist DisplayPort 1.4. Eine DisplayPort-1.1-Grafikkarte zeigt das Bild möglicherweise nicht normal an. HDMI-Kabel anschließen... - Seite 36 • Unterstützt USB Power Delivery (DP) mit Produkten bis 90 W. HINWEIS: Unabhängig vom Strombedarf / von der tatsächlichen Leistungsaufnahme Ihres Laptops oder der verbleibenden Laufzeit des Akkus ist der Monitor P3223DE von Dell darauf ausgelegt, Ihren Laptop mit bis zu 90 W Strom zu versorgen. Monitor aufstellen...
-
Seite 37: Maximale Ladeleistung
Nennleistung (an Laptops mit Maximale Ladeleistung USB-C mit Power Delivery) 45 W 45 W 65 W 65 W 90 W 90 W 130 W Nicht unterstützt USB-C-Kabel anschließen (A zu C) USB Type-C Monitor für RJ45-Kabel verbinden (Optional) Monitor aufstellen... -
Seite 38: Dell Power Button Sync (Dpbs)
Dell Power Button Sync (DPBS) Der Monitor P3223DE verfügt über die Funktion Dell Power Button Sync (DPBS), wodurch Sie den Betriebsstatus des PC-Systems über die Ein-/Austaste des Monitors steuern können. Diese Funktion wird nur mit Dell-Plattformen mit integrierter DPBS- Funktion unterstützt, und wird nur über die USB-C-Schnittstelle unterstützt. - Seite 39 Rufen Sie Control Panel (Systemsteuerung) auf. 2. Wählen Sie Hardware and Sound (Hardware und Sound) und dann Power Options (Energieoptionen). Rufen Sie System Settings (Systemeinstellungen auf). Monitor aufstellen...
- Seite 40 4. Im Auswahlmenü von When I press the power button (Beim Drücken des Netzschalters) stehen einige Optionen zur Auswahl: Do nothing/Sleep/ Hibernate/Shut down (Nichts unternehmen/Energiesparmodus/ Ruhezustand/Herunterfahren). Wählen Sie Sleep/Hibernate/Shut down (Energiesparmodus/Ruhezustand/Herunterfahren). HINWEIS: Wählen Sie nicht Do nothing (Nichts unternehmen), da die Ein-/Austaste des Monitors andernfalls nicht mit dem Betriebsstatus des PC-Systems synchronisiert werden kann.
-
Seite 41: Monitor Zum Ersten Mal Für Dpbs Verbinden
4. Sowohl der Monitor als auch der PC schalten sich normal ein, außer bei der Plattform Dell OptiPlex 7090/3090 Ultra. 5. Wenn Sie die Plattform Dell OptiPlex 7090/3090 Ultra verbinden, sehen Sie möglicherweise, dass sich Monitor und PC vorübergehend einschalten. Warten Sie eine Weile (etwa 6 Sekunden) und PC und Monitor schalten sich ein. -
Seite 42: Dpbs-Funktion Verwenden
Initial system power state (OFF) USB-C USB-C Connect USB-C cable * Not all Dell PC systems support to wake up the platform via the monitor. Wenn Sie die Ein-/Austaste von Monitor oder PC drücken, ist der Status von Monitor/ PC wie folgt: USB-C... - Seite 43 • Wenn Monitor und PC eingeschaltet sind, fragt Sie der Bildschirm bei press and hold 4 seconds on monitor power button (4-sekündigem Gedrückthalten der Ein-/Austaste am Monitor), ob Sie den PC herunterfahren möchten. USB-C Press and hold 4s PC will shut down Slide to shut down your PC •...
-
Seite 44: Monitor Für Usb-C Verbinden
Monitor für USB-C verbinden Die Plattform Dell PC* Ultra hat zwei USB-C-Anschlüsse, sodass der Betriebsstatus von Monitor 1 und Monitor 2 mit dem PC synchronisiert werden kann. Während sich der PC und zwei Monitore in einem anfänglich eingeschalteten Zustand befinden, schalten Sie durch Drücken der Ein-/Austaste an Monitor 1 oder Monitor 2 den PC, Monitor 1 und Monitor 2 aus. - Seite 45 Stellen Sie sicher, dass USB-C Charging 90 W (USB-C Ladung 90 W) auf Ein im Aus-Modus eingestellt ist. Während sich der PC und zwei Monitore in einem anfänglich ausgeschalteten Zustand befinden, schalten Sie durch Drücken der Ein-/ Austaste an Monitor 1 oder Monitor 2 den PC, Monitor 1 und Monitor 2 ein. USB-C USB-C port1...
-
Seite 46: Monitorständer Entfernen
Monitorständer entfernen ACHTUNG: Vermeiden Sie beim Entfernen des Ständers Kratzer am LCD- Bildschirm, indem Sie sicherstellen, dass der Monitor auf einem weichen, sauberen Untergrund liegt. HINWEIS: Die folgenden Anweisungen gelten nur für den mit Ihrem Monitor gelieferten Ständer. Falls Sie einen separat erworbenen Ständer anschließen möchten, befolgen Sie die mit dem entsprechenden Ständer gelieferten Anweisungen. -
Seite 47: Wandmontage (Optional)
Wandmontage (Optional) HINWEIS: Verbinden Sie den Monitor mit Schrauben (M4 x 10 mm) am Wandmontageset. Beachten Sie die mit dem VESA-kompatiblen Wandmontageset gelieferten Anweisungen. 1. Platzieren Sie den Monitor auf einem weichen Tuch oder Polster auf einem stabilen, flachen Tisch. 2. -
Seite 48: Monitor Bedienen
Monitor bedienen Monitor einschalten. Drücken Sie zum Einschalten des Monitors die Taste Joystick nutzen Wie folgt können Sie OSD-Anpassungen mit dem Joystick am hinteren Ende des Monitors ändern: 1. Drücken Sie den Joystick zum Öffnen des OSD-Menü-Startprogrammes. 2. Bewegen Sie den Joystick zum Umschalten zwischen OSD-Menüoptionen nach oben/unten/links/rechts. -
Seite 49: Menü-Startprogramm Verwenden
Joystick-Funktionen Funktionen Beschreibung Drücken Sie den Joystick zum Öffnen des OSD-Menü- Startprogrammes. Für Rechts- und Linksnavigation. Für Aufwärts- und Abwärtsnavigation. Menü-Startprogramm verwenden Drücken Sie den Joystick zum Öffnen des OSD-Menü-Startprogrammes. Voreingestellte Modi Menü-Startprogrammes Die folgende Tabelle beschreibt die Tasten an der Rückblende: •... - Seite 50 Einzelheiten zum Menü-Startprogramm Die folgende Tabelle beschreibt die Symbole des Menü-Startprogrammes: Symbole des Menü- Beschreibung Startprogrammes Blendet das OSD (On-Screen Display) ein. Siehe Hauptmenü verwenden. Menu (Menü) Stellt Input Source (Eingangsquelle ein). Input Source (Eingangsquelle) (Schnelltaste 1) Ermöglicht die Auswahl aus einer Liste von Preset color modes (Voreingestellte Farbmodi).
-
Seite 51: Taste An Der-Frontblende
Taste an der-Frontblende Verwenden Sie zur Anpassung der Bildeinstellungen die Tasten an der Vorderseite des Monitors. Taste an der- Beschreibung Frontblende Passen Sie mit den Tasten Aufwärts (erhöhen) und Abwärts (verringern) die Elemente im OSD-Menü an. Aufwärts Abwärts Mit der Taste Zurück kehren Sie zum vorherigen Menü zurück. -
Seite 52: Hauptmenü Verwenden
Hauptmenü verwenden Symbol Menü und Beschreibung Untermenüs Brightness/ Aktiviert die Einstellung Brightness/Contrast Contrast (Helligkeit/Kontrast). (Helligkeit/ 32 Monitor Kontrast) Helligkeit/Kontrast Eingabe-Quelle Farbe Display Menü Individualisieren Weiteres Beenden Brightness Passt die Luminanz der Hintergrundbeleuchtung an (Helligkeit) (Bereich: 0 – 100). Bewegen Sie den Joystick zum Erhöhen der Helligkeit nach oben. -
Seite 53: Beschreibung
Symbol Menü und Beschreibung Untermenüs Input Source Wählt zwischen verschiedenen mit Ihrem Monitor (Eingangsquelle) verbundenen Videoeingängen. 32 Monitor Helligkeit/Kontrast USB-C Eingabe-Quelle Farbe HDMI Display Autom. wählen Menü Auto-Auswahl für USB-C Abfrage für mehr. Eingänge Individualisieren Eingänge umbenennen USB-C Weiteres Eingabe-Quelle zurücks. Beenden USB-C 90 W... -
Seite 54: Preset Modes
Symbol Menü und Beschreibung Untermenüs Reset Input Setzt alle Einstellungen im Menü Input Source Source (Eingangsquelle) auf die werkseitigen (Eingangsquelle Standardeinstellungen zurück. Drücken Sie zur Auswahl rücksetzen) dieser Funktion Color Passt den Farbeinstellungsmodus an. (Farbe) 32 Monitor Helligkeit/Kontrast Voreingestellte Modi Standard Eingabe-Quelle Eingangsfarbformat... - Seite 55 Symbol Menü und Beschreibung Untermenüs Preset Modes • Cool (Kühl): Verringert die Farbtemperatur. Der (Voreing- Bildschirm wirkt mit einem bläulichen Farbton kühler. estellter Modus) • Custom Color (Personalisierte Farbe): Ermöglicht Ihnen die manuelle Anpassung der Farbeinstellungen. Drücken Sie zum Bestätigen der Auswahl die Joystick- Taste.
- Seite 56 Symbol Menü und Beschreibung Untermenüs Display Passen Sie über das Menü Display (Anzeige) das Bild (Anzeige) 32 Monitor Helligkeit/Kontrast Längen-/Seitenverhältnis 16:9 Eingabe-Quelle Schärfe Farbe Reaktionszeit Normal Display Menü USB-C-Priorisierung Anzeige zurücks. Individualisieren Weiteres Beenden Aspect Ratio Passen Sie das Bildverhältnis auf 16:9, 4:3, 5:4 an. (Seitenverhältnis) Sharpness Lässt das Bild schärfer oder weicher erscheinen.
-
Seite 57: Language (Sprache)
Symbol Menü und Beschreibung Untermenüs Menu Wählen Sie diese Option zur Anpassung der (Menü) Einstellungen des Bildschirmmenüs. Dazu zählen die Sprache der Bildschirmanzeige, die Anzeigedauer des Menüs usw. 32 Monitor Helligkeit/Kontrast Sprache Deutsch Eingabe-Quelle Drehung Wählen Sie √ Farbe Transparenz Display Timer Menü... - Seite 58 Symbol Menü und Beschreibung Untermenüs Lock Durch Sperrung der Bedientasten am Monitor können (Sperren) Sie verhindern, dass Personen auf Bedienelemente zugreifen. Dies verhindert außerdem eine versehentliche Aktivierung, wenn mehrere Monitore nebeneinander aufgestellt sind. 32 Monitor Helligkeit/Kontrast Sprache Eingabe-Quelle Drehung Farbe Transparenz Display Timer...
- Seite 59 Symbol Menü und Beschreibung Untermenüs Personalize 32 Monitor (Personalisieren) Helligkeit/Kontrast Direkttaste 1 Eingabe-Quelle Eingabe-Quelle Direkttaste 2 Voreingestellte Modi Farbe Direkttaste 3 Helligkeit/Kontrast Display LED der Ein-/Austaste An im An Modus Menü USB-C Ladung Aus im Aus Modus Individualisieren Sonstige USB-Au adung Aus im Standbymodus Weiteres Schnelles Aufwachen...
- Seite 60 Zeigt die aktuellen Einstellungen des Monitors an. (Info anzeigen) Drücken Sie zur Auswahl dieser Funktion 32 Monitor Eingabe-Quelle : HDMI Au ösung : 2560x1440, 60 Hz, 24-bit USB : Stream-Info : Modell : P3223DE Firmware : M2T101 Servicemarkierung : FHGM1H3 Monitor bedienen...
-
Seite 61: Symbol Menü Und Untermenüs
Symbol Menü und Beschreibung Untermenüs DDC/CI DDC/CI (Display Data Channel/Command Interface) ermöglicht die Anpassung Ihrer Monitorparameter (Helligkeit, Farbabgleich usw.) über die Software auf Ihrem Computer. Sie können diese Funktion durch Auswahl von Off (Aus) deaktivieren. Aktivieren Sie diese Funktion für ein optimales Nutzererlebnis und optimale Monitorleistung. - Seite 62 Zeigt die Firmware-Version Ihres Monitors. Service Tag Zeigt das Service-Tag. Das Service-Tag ist ein (Service-Tag) einzigartiger alphanumerischer Identifikator, mit dem Dell Produktspezifikationen identifizieren und auf Garantieinformationen zugreifen kann. HINWEIS: Das Service-Tag ist zudem auf ein Typenschild an der Rückseite der Abdeckung gedruckt. Selbstdiagnose Führen Sie mit dieser Option die integrierte Diagnose...
-
Seite 63: Osd-Sperre Verwenden
OSD-Sperre verwenden Sie können die Tasten an der Frontblende sperren, um einen Zugriff auf das Bildschirmmenü und/oder die Ein-/Austaste zu verhindern. Sperren Sie die Tasten mit Hilfe des Menüs Lock (Sperre). 1. Wählen Sie eine der folgenden Optionen. 32 Monitor Helligkeit/Kontrast Sprache Eingabe-Quelle... -
Seite 64: Ein-/Austaste Sperren
Sperren Sie die Tasten mit Hilfe des Joysticks. Wenn Sie die Joystick-Taste für die Navigation nach links vier Sekunden gedrückt halten, blendet sich ein Menü auf dem Bildschirm ein. Option wählen: Wählen Sie eine der folgenden Optionen: Optionen Beschreibung Wählen Sie diese Option zum Sperren der Bildschirmmenüfunktion. -
Seite 65: Ein-/Austaste Freigeben
So sperren Sie die Tasten. Halten Sie die Joystick-Taste für die Navigation nach links vier Sekunden gedrückt halten, bis sich ein Menü auf dem Bildschirm einblendet. Die folgende Tabelle beschreibt die Optionen zur Sperre der Tasten an der Frontblende. Option wählen: Optionen Beschreibung Mit dieser Option entsperren Sie die... -
Seite 66: Ersteinrichtung
Ersteinrichtung Wenn Sie OSD-Elemente von Werksrücksetzung unter Sonstiges wählen, erscheint folgende Meldung: Möchten Sie die Einstellungen bestimmt auf die Standardwerte zurücksetzen? 1. Trennen Sie alle am Monitor angeschlossenen USB-Speichergeräte. 2. Wählen Sie zum Fortfahren „Ja“. Nein Wenn Sie zum Rücksetzen auf die Standardeinstellungen „Ja“ wählen, erscheint folgende Meldung: 32 Monitor Wählen Sie 'Ja', um die folgende(n) Funktion(en) -
Seite 67: Warnmeldungen
Warnmeldungen Wenn der Monitor einen bestimmten Auflösungsmodus nicht unterstützt, sehen Sie folgende Nachricht: Das aktuelle Eingangstiming wird von der Monitoranzeige nicht unterstützt. Ändern Sie Ihr Eingangstiming auf 2560x1440, 60Hz oder ein anderes Monitortiming ab, wie es in den Monitorspezi kationen aufgelistet ist. Das bedeutet, dass der Monitor sich nicht mit dem vom Computer empfangenen Signal synchronisieren kann. - Seite 68 Unter folgenden Bedingungen wird eine Meldung angezeigt, während ein Kabel, das den DP-Alternate-Modus unterstützt, an den Monitor angeschlossen ist: • Wenn Auto-Auswahl bei USB-C auf Aufforderung für mehrere Eingänge eingestellt ist. • Wenn das USB-C-Kabel an den Monitor angeschlossen ist. Zu USB-C-Videoeingang wechseln: Nein Wenn der Monitor mit zwei oder mehr Anschlüssen verbunden und Auto bei...
- Seite 69 Falls der DP / HDMI / USB-C-Eingang ausgewählt und das entsprechende Kabel nicht angeschlossen ist, erscheint wie nachstehend dargestellt ein schwebendes Dialogfenster. Kein DP-Kable Der Monitor wechselt nach 4 Minuten in den Standbymodus. www.dell.com/P3223DE oder Kein HDMI-Kable Der Monitor wechselt nach 4 Minuten in den Standbymodus. www.dell.com/P3223DE...
-
Seite 70: Maximale Auflösung Einstellen
Falls 2560 x 1440 nicht als Option angezeigt wird, müssen Sie möglicherweise Ihren Grafiktreiber aktualisieren. Schließen Sie je nach Computer einen der folgenden Schritte ab: Falls Sie einen Desktop- oder Notebook-PC von Dell haben: • Rufen Sie https://www.dell.com/support auf, geben Sie Ihr Service-Tag ein und laden Sie den aktuellsten Treiber Ihrer Grafikkarte herunter. -
Seite 71: Fehlerbehebung
Im Selbsttest-Modus bleibt die Betriebs-LED weiß. Je nach ausgewähltem Eingang rollt einer der nachstehend gezeigten Dialoge kontinuierlich durch den Bildschirm. Kein DP-Kable Der Monitor wechselt nach 4 Minuten in den Standbymodus. www.dell.com/P3223DE oder Kein HDMI-Kable Der Monitor wechselt nach 4 Minuten in den Standbymodus. -
Seite 72: Integrierte Diagnostik
4. Dieses Feld erscheint auch während des normalen Systembetriebs, falls sich das Videokabel löst oder beschädigt ist. 5. Schalten Sie Ihren Monitor aus und schließen Sie das Videokabel erneut an; schalten Sie dann Computer und Monitor ein. Falls Ihr Monitorbildschirm nach Verwendung des vorherigen Verfahrens schwarz bleibt, prüfen Sie Videocontroller und Computer, da Ihr Monitor richtig funktioniert. -
Seite 73: Allgemeine Probleme
• Schalten Sie das Gerät aus und wieder ein. weist Punkte • Dauerhaft inaktive Pixel sind ein natürlicher Defekt, der bei LCD-Technologie auftreten kann. • Weitere Informationen zur Monitorqualitäts- und Pixelrichtlinie von Dell finden Sie auf der Dell- Support-Seite unter: https://www.dell.com/pixelguidelines Dauerhaft LCD-Bildschirm • Schalten Sie das Gerät aus und wieder ein. -
Seite 74: Allgemeine Was Sie Symptome Erleben
Sicherheitsrelevante Sichtbare • Führen Sie keine Schritte zur Fehlerbehebung Anzeichen von durch. Probleme Rauch oder • Wenden Sie sich umgehend an Dell. Funken Intermittierende Fehlfunktionen • Stellen Sie sicher, dass das Videokabel zwischen Probleme treten Monitor Computer sicher angeschlossen ist. gelegentlich auf • Setzen Sie den Monitor auf die... -
Seite 75: Produktspezifische Probleme
Produktspezifische Probleme Problem Was Sie Mögliche Lösungen erleben Anzeige am Bild ist am • Prüfen Sie die Einstellung Seitenverhältnis Bildschirm ist zu klein Bildschirm im Bildschirmmenü Anzeige. zentriert, füllt • Setzen Sie den Monitor auf die aber nicht Werkseinstellungen zurück. den gesamten Anzeigebereich Der Monitor kann • Schalten Sie den Monitor aus, ziehen Sie... - Seite 76 > 90 W benötigt. • Falls das Notebook ein Netzteil mit > 90 W benötigt, wird es möglicherweise nicht mit der USB-C-Verbindung aufgeladen. • Achten Sie darauf, nur von Dell zugelassen oder mit dem Produkt gelieferte Netzteile zu verwenden. • Vergewissern Sie sich, dass das USB-C- Kabel nicht beschädigt ist.
- Seite 77 Problem Was Sie Mögliche Lösungen erleben Der LAN-Anschluss Problem mit • Stellen Sie sicher, dass das aktuellste funktioniert nicht BIOS und die neuesten Treiber für Ihren Betriebssyste- Computer installiert sind. meinstellung • Vergewissern Sie sicher, dass RealTek Gigabit Ethernet Controller im Geräte- Kabelanschluss Manager von Windows installiert ist.
-
Seite 78: Spezifische Probleme Mit Universal Serial Bus (Usb)
Spezifische Probleme mit Universal Serial Bus (USB) Spezifische Was Sie Mögliche Lösungen Symptome erleben USB- USB-Peripherie • Prüfen Sie, ob Ihr Display eingeschaltet ist. Schnittstelle funktioniert • Schließen Sie das Upstream-Kabel erneut an funktioniert nicht Ihrem Computer an. nicht • Schließen Sie die USB-Peripherie (Downstream- Anschluss) erneut an. -
Seite 79: Anhang
Bildschirmecke. 3. Klicken Sie neben dem Land-Auswahlmenü auf Kontakt. 4. Wählen Sie den geeigneten Service- oder Support-Link entsprechend Ihren Anforderungen. 5. Wählen Sie die für Sie geeignete Methode zur Kontaktaufnahme mit Dell. EU-Produktdatenbank für Energieetikett und Produktinformationsblatt P3223DE: https://eprel.ec.europa.eu/qr/1047046...
