Inhaltszusammenfassung für Dell P3424WE

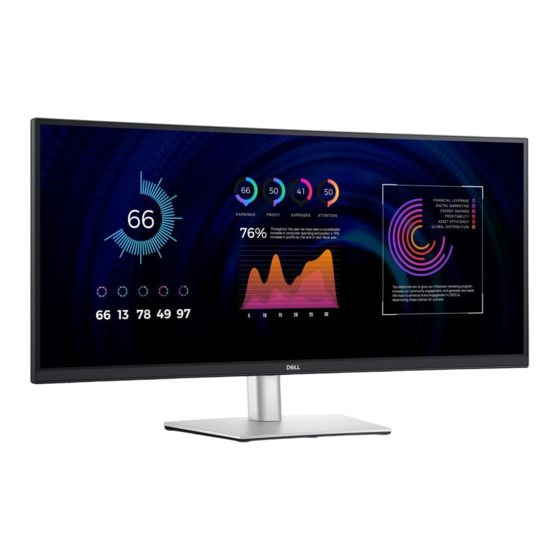

- Seite 1 Dell P3424WE Monitor Benutzerhandbuch Modell: P3424WE Behördliche Modellnummer: P3424WEb...
- Seite 2 ACHTUNG: Eine ACHTUNG beschreibt die Möglichkeit von Eigentumsschäden, Verletzungen oder Tod. Copyright © 2023 Dell Inc. oder deren Tochtergesellschaften. Alle Rechte vorbehalten. Dell, EMC und andere Warenzeichen sind Warenzeichen der Dell Inc. oder ihrer Tochtergesellschaften. Andere Marken können Marken der jeweiligen Eigentümer sein. 2023 - 09...
- Seite 3 Inhaltsverzeichnis Sicherheitshinweise ......6 Über Ihren Monitor ......8 Lieferumfang .
- Seite 4 Kabels ..........42 Dell Power Button Sync (DPBS) ....45 Erstmaliges Anschließen des Monitors für DPBS .
- Seite 5 Produktinformationsblatt ......97 Kontakt zu Dell ......98...
- Seite 6 Sicherheitshinweise Beachten Sie die folgenden Sicherheitshinweise, um Ihren Monitor vor möglichen Schäden zu schützen und Ihre persönliche Sicherheit zu gewährleisten. Sofern nicht anders angegeben, wird bei jedem in diesem Dokument beschriebenen Verfahren davon ausgegangen, dass Sie die mit dem Monitor gelieferten Sicherheitshinweise gelesen haben.
- Seite 7 • Lesen Sie diese Anweisungen bitte sorgfältig durch. Bewahren Sie dieses Dokument auf, damit Sie später darin nachschlagen können. Befolgen Sie alle am Produkt befindlichen Warnungen und Anweisungen. • Bestimmte Monitore können mit der separat erhältlichen VESA Halterung an der Wand befestigt werden. Stellen Sie sicher, dass Sie die richtigen VESA Spezifikationen verwenden, wie sie im Abschnitt über die Wandmontage im Benutzerhandbuch beschrieben sind.
- Seite 8 Über Ihren Monitor Lieferumfang In der folgenden Tabelle finden Sie eine Liste der Komponenten, die mit Ihrem Monitor geliefert werden. Falls ein Artikel fehlt, wenden Sie sich an Dell. Weitere Informationen finden Sie unter Kontakt zu Dell. HINWEIS: Einige Artikel könnten optional sein und nicht mit dem Monitor geliefert werden.
- Seite 9 DisplayPort 1.2 Kabel (DisplayPort auf DisplayPort) (1,80 Meter) HDMI 2.0 Kabel (*Nur in ausgewählten Ländern) (1,80 Meter) USB Type-C Kabel (USB 3.2 Gen1 (5 Gbps)) (1,80 Meter) USB 3.2 Gen1 (5 Gbps) Type-A auf Type-B Upstream Kabel (aktiviert die USB- Ports am Monitor) (1,80 Meter) Kabelbinder...
- Seite 10 Produktmerkmale Der Dell P3424WE Monitor arbeitet mit Active Matrix-, Dünnschichttransistor- (TFT) und Flüssigkristall-Technologien (LCD) und einer LED-Beleuchtung. Die Monitorfunktionen umfassen: • 86,72 cm (34,14 Zoll) sichtbarer Bereich (diagonal gemessen). 3440 x 1440 (21:9) Bildpunkte Auflösung, zusätzlich Vollbildanzeige in niedrigeren Auflösungen.
- Seite 11 • Optimieren Sie Ihren Augenkomfort mit einem flimmerfreien Bildschirm und ComfortView Plus Funktion. • Dieser Monitor verwendet einen Bildschirm mit niedrigem Blaulichtanteil. Wenn der Monitor auf die Werkseinstellungen oder die Standardeinstellungen zurückgesetzt wird (Voreingestellte Modi: Standard), entspricht er den Anforderungen des TÜV Rheinland (Anbieter von Hardware Lösungen). ACHTUNG: Die möglichen Langzeiteffekte von blauem Licht des Monitors könnten die Augen schädigen, z.B.
- Seite 12 Bestimmungen Stand Entriegelungstaste Löst den Ständer vom Monitor. Strichcode, Seriennummer und Nehmen Sie auf dieses Etikett Bezug, Service Tag Etikett wenn Sie Dell bezüglich technischer Unterstützung kontaktieren. Ein/Aus-Taste Zum Ein-/Ausschalten des Monitors. Joystick Zur Steuerung des OSD-Menüs. (Weitere Informationen finden Sie...
- Seite 13 Ansicht von unten Ansicht von unten ohne Monitor-Standfuß Etikett Beschreibung Verwenden Schlitz für Sichert den Monitor mit einem Sicherheitsschloss Sicherheitskabelschloss (separat erhältlich). (basierend auf Kensington Security Slot) Netzkabelanschluss Schließen Sie das Netzkabel an (im Lieferumfang des Monitors enthalten). HDMI-Port Verbinden Sie Ihren Computer mit dem HDMI- Kabel (nur im Lieferumfang des Monitors für China enthalten).
- Seite 14 USB Type-C Port Schließen Sie das USB Type-C Kabel, das mit Ihrem Monitor geliefert wurde, an den Computer oder das Mobilgerät an. Dieser Anschluss unterstützt USB Stromübertragung, Daten und DisplayPort Videosignal. Der SuperSpeed USB 5 Gbps (USB 3.2 Gen1) Type-C Port bietet die schnellste Übertragungsrate und der Wechselmodus mit DP 1.2 unterstützt eine maximale Auflösung von 3440 x 1440 bei 60 Hz, PD 20 V/4,5 A,...
- Seite 15 Technische Daten des Monitors Modell P3424WE Bildschirmtyp Aktiv-Matrix-TFT-LCD Panel-Technologie In Plane Switching Technologie Längen-/ 21:9 Seitenverhältnis Sichtbares Bild Diagonale 867,2 mm (34,14 Zoll) Breite (aktiver Bereich) 799,8 mm (31,49 Zoll) Höhe (aktiver Bereich) 334,8 mm (13,18 Zoll) Gesamtbereich 267773,04 mm...
- Seite 16 Neigung einstellen -4° bis 4° HINWEIS: Montieren oder verwenden Sie diesen Monitor nicht im Hochformat (vertikal) oder umgekehrt (180°), da dies den Monitor beschädigen kann. Dell Display Manager Bequeme Anordnung und andere wichtige Funktionen Kompatibilität Sicherheit Schlitz für Sicherheitsschloss (Sicherheitskabel separat erhältlich)
- Seite 17 Angaben zur Auflösung Modell P3424WE Horizontalfrequenzen 30 kHz bis 90 kHz (automatisch) Vertikalfrequenzen 56 Hz bis 76 Hz (automatisch) Max. voreingestellte Auflösung 3440 x 1440 bei 60 Hz Unterstützte Videomodi Modell P3424WE Videoanzeigefähigkeiten 480p, 576p, 720p, 1080i, 1080p (HDMI & DisplayPort &...
- Seite 18 319,8 HINWEIS: Dieser Monitor kann auch mit anderen Auflösungen betrieben werden, die nicht in den Voreinstellungen aufgeführt sind. Elektrische Daten Modell P3424WE Videoeingangssignale • HDMI 2.1/DisplayPort 1.2, 600 mV für jede differentielle Linie, 100 Ohm Eingangsimpedanz pro Differentialpaar • Unterstützung des USB-C Signaleingangs (mit...
- Seite 19 • Universal Serial Bus: Type-C, 24-polig • Universal Serial Bus: USB, 9-polig HINWEIS: Dell Monitore sind so konzipiert, dass sie optimal mit den Videokabeln zusammenarbeiten, die mit Ihrem Monitor mitgeliefert werden. Da Dell keine Kontrolle über die verschiedenen Kabelanbieter auf dem Markt hat, die Art des Materials, des Steckers und des Prozesses, der zur Herstellung dieser Kabel verwendet wird, garantiert Dell keine Videoleistung für Kabel, die nicht mit Ihrem...
- Seite 20 Abmessungen (ohne Ständer) Höhe 365,40 mm (14,39 Zoll) Breite 815,70 mm (32,11 Zoll) Tiefe 58,10 mm (2,29 Zoll) Ständerabmessungen Höhe (verlängert) 433,30 mm (17,06 Zoll) Höhe (zusammengeschoben) 386,50 mm (15,22 Zoll) Breite 307,00 mm (12,09 Zoll) Tiefe 237,40 mm (9,35 Zoll) Sockel 307,00 mm x 234,95 mm (12,09 Zoll x 9,25 Zoll)
- Seite 21 Umgebungsbedingungen Modell P3424WE Kompatible Standards • ENERGY STAR zertifizierter Monitor • EPEAT registriert, falls zutreffend. EPEAT Registrierung ist je nach Land unterschiedlich. Siehe www.epeat.net für Registrierungsstatus nach Land. • RoHS-konform • TCO Certified und TCO Certified Edge • Mit Ausnahme der externen Kabel sind keine bromierten Flammschutzmittel (BFR) und kein Polyvinylchlorid (PVC) (enthält keine Halogene) enthalten...
- Seite 22 Pinbelegung DisplayPort-Anschluss Seite mit 20 Stiften des Nummer angeschlossenen Signalkabels ML3 (n) ML3 (p) ML2 (n) ML2 (p) ML1 (n) ML1 (p) ML0 (n) ML0 (p) AUX (p) AUX (n) Hot-Plug-Erkennung Re-PWR +3,3 V DP_PWR │ Über Ihren Monitor...
- Seite 23 HDMI-Anschluss Seite mit 19 Stiften des Nummer angeschlossenen Signalkabels TMDS DATA 2+ TMDS DATA 2, Abschirmung TMDS DATA 2- TMDS DATA 1+ TMDS DATA 1, Abschirmung TMDS DATA 1- TMDS DATA 0+ TMDS DATA 0, Abschirmung TMDS DATA 0- TMDS CLOCK+ TMDS CLOCK, Abschirmung TMDS CLOCK- Reserviert (am Gerät nicht...
- Seite 24 Plug & Play-Unterstützung Sie können den Monitor in jedem Plug-and-Play-kompatiblen System installieren. Der Monitor stellt dem Computersystem automatisch eigene EDID-Daten (Extended Display Identification Data) über DDC-Protokolle (Display Data Channel) zur Verfügung, so dass sich das System selbst konfigurieren und die Monitoreinstellungen optimieren kann.
- Seite 25 USB Type-C USB Type-C Beschreibung Video DisplayPort 1.2* Daten USB 3.2 Gen1 (5 Gbps) Stromversorgung Bis zu 90 W (PD) *HBR2 wird unterstützt. USB 3.2 Gen1 (5 Gbps) Upstream Anschluss Pin Nummer 9-poliger Verbinder SSTX- SSTX+ SSRX- SSRX+ USB 3.2 Gen1 (5 Gbps) Downstream Anschluss Pin Nummer 9-poliger Verbinder │...
- Seite 26 SSRX- SSRX+ SSTX- SSTX+ USB 2.0 Downstream Anschluss Pin Nummer 4-poliger Verbinder USB Type-C Anschluss Pin Nummer Signalname Pin Nummer Signalname TX1+ TX2+ TX1- TX2- VBUS VBUS │ Über Ihren Monitor...
- Seite 27 SBU1 SBU2 VBUS VBUS RX2- RX1- RX2+ RX1+ USB-Ports • 1 USB Type-C Upstream-Port (Wechselmodus mit DisplayPort 1.2, Stromversorgung PD bis zu 90 W) - Unten • 1 SuperSpeed USB 5 Gbps (USB 3.2 Gen1) Type-B Upstream-Port - Unten • 4 SuperSpeed USB 5 Gbps (USB 3.2 Gen1) Type-A Downstream-Ports - Unten HINWEIS: Für die USB 3.2 Gen1 (5 Gbps) Funktionalität ist ein USB 3.2 Gen1-fähiger Computer erforderlich.
- Seite 28 RJ45 Anschluss Signal MDI0+ MDI0- MDI1+ MDI1- MDI2+ MDI2- MDI3+ MDI3- Pin Nummer Orange Grün │ Über Ihren Monitor...
- Seite 29 MAC-Adresse (auf dem Modelletikett aufgedruckt) Passthru (MAPT), Wake-on-LAN (WOL) aus dem Standbymodus (nur S3) und UEFI* PXE Boot Funktion. [UEFI PXE Boot wird auf Dell Desktop PCs (außer OptiPlex 7090/3090 Ultra Desktop) nicht unterstützt]. Diese 3 Funktionen hängen von den BIOS Einstellungen und der Version des Betriebssystems ab.
- Seite 30 RJ45 Anschluss LED Status Farbe Beschreibung Rechte LED Orange oder Geschwindigkeitsanzeige: Grün • Orange Ein - 1000 Mbps • Grün Ein - 100 Mbps • Aus - 10 Mbps Linke LED Grün Link-/Aktivitätsanzeige: • Blinkend - Aktivität am Port. • Grün Ein - Verbindung wird hergestellt. •...
- Seite 31 Bei der Herstellung von LCD-Monitoren ist es keine Seltenheit, dass einzelne Bildpunkte (Pixel) nicht oder dauerhaft leuchten. Solche Abweichungen sind gewöhnlich kaum sichtbar und wirken sich nicht negativ auf Anzeigequalität und Nutzbarkeit aus. Weitere Informationen zu Dell-Monitor Qualität und Pixel finden Sie auf www.dell.com/pixelguidelines. Ergonomie VORSICHT: Unsachgemäßer oder längerer Gebrauch der Tastatur kann...
- Seite 32 • Stellen Sie die Umgebungsbeleuchtung um Sie herum ein (z. B. Deckenleuchten, Schreibtischlampen und die Vorhänge oder Jalousien an nahegelegenen Fenstern), um Reflexionen und Blendung auf dem Monitorbildschirm zu minimieren. • Verwenden Sie einen Stuhl, der den unteren Rücken gut stützt. •...
- Seite 33 Monitor auf oder unter Augenhöhe Monitor und Tastatur direkt vor dem Benutzer positioniert Handgelenke entspannt und flach Füße flach auf dem Boden Handhabung und Bewegung Ihres Monitors Um sicherzustellen, dass der Monitor beim Anheben oder Bewegen sicher gehandhabt wird, befolgen Sie diese Richtlinien: •...
- Seite 34 • Achten Sie beim Anheben oder Verschieben des Monitors darauf, dass der Bildschirm von Ihnen weg zeigt und nicht auf den Anzeigebereich drückt, um Kratzer oder Beschädigungen zu vermeiden. • Vermeiden Sie beim Transport des Monitors plötzliche Stöße oder Vibrationen. │...
- Seite 35 Sie sich am besten an die nachstehenden Hinweise: • Verwenden Sie ein sauberes, leicht mit Wasser angefeuchtetes Tuch, um den Standfuß, den Bildschirm und das Gehäuse Ihres Dell Monitors zu reinigen. Falls verfügbar, verwenden Sie ein Bildschirmreinigungstuch oder eine für die Reinigung von Dell Monitoren geeignete Lösung.
- Seite 36 Scheuermitteln, Alkohol, Druckluft oder Reinigungsmitteln jeglicher Art führen zu einem kundeninduzierten Schaden (CID). Ein CID wird nicht durch die Standardgarantie von Dell abgedeckt. • Wenn Sie beim Auspacken des Monitors weiße Pulverreste feststellen, wischen Sie diese mit einem Tuch ab.
- Seite 37 Monitor einrichten Ständer anbringen HINWEIS: Der Ständer wird im Werk bei der Auslieferung nicht montiert. HINWEIS: Die folgenden Anweisungen beziehen sich nur auf den Ständer, der mit Ihrem Monitor geliefert wurde. Wenn Sie einen Ständer anbringen, den Sie von einer anderen Quelle gekauft haben, folgen Sie den Anweisungen, die mit dem Ständer geliefert wurden.
- Seite 38 6. Heben Sie die Abdeckung wie gezeigt hoch, um auf den VESA Bereich für das Zusammensetzen des Ständers zuzugreifen. 7. Befestigen Sie den Ständer am Monitor. a. Passen Sie die Vertiefung an der Rückseite des Monitors in die beiden Nasen am Oberteil des Ständers ein. b.
- Seite 39 8. Stellen Sie den Monitor aufrecht. HINWEIS: Heben Sie den Monitor vorsichtig an, um ein Abrutschen oder Herunterfallen zu vermeiden. 9. Entfernen Sie die Abdeckung vom Monitor. │ Monitor einrichten...
- Seite 40 ACHTUNG: Bevor Sie die in diesem Abschnitt beschriebenen Schritte ausführen, lesen und befolgen Sie bitte die Sicherheitshinweise. HINWEIS: Dell Monitore sind so konzipiert, dass sie optimal mit den von Dell gelieferten Kabeln funktionieren. Dell übernimmt keine Garantie für die Videoqualität und die Leistung bei Verwendung von Kabeln anderer Hersteller als von Dell.
- Seite 41 Anschluss eines DisplayPort Kabels Anschluss eines HDMI Kabels Anschluss eines USB Type-C Kabels HINWEIS: Verwenden Sie nur das mit dem Monitor gelieferte USB Type-C Kabel. • Dieser Anschluss unterstützt DisplayPort Wechselmodus (nur DP1.2 Standard). • Der kompatible USB Type-C Anschluss für die Stromversorgung (PD Version 3.0) bietet bis zu 90 W Leistung.
- Seite 42 • Falls Ihr Notebook mehr als 90 W Leistung für den Betrieb benötigt und der Akku leer ist, könnte er sich über den USB PD Anschluss dieses Monitors nicht einschalten oder aufladen lassen. Anschluss des Monitors für RJ45 Kabel (optional) HINWEIS: Das RJ45 Kabel gehört nicht zum Lieferumfang.
- Seite 43 3. Schließen Sie die Netzkabel des/der Computers und Monitors an eine Steckdose in der Nähe an. a. Anschluss an einen Computer b. Anschluss an zwei Computer *Wenn Sie zwei Computer an den Monitor anschließen, konfigurieren Sie die USB Einstellungen aus dem OSD-Menü, um eine einzige Tastatur und Maus, die mit dem Monitor verbunden sind, zwischen zwei Computern zu teilen.
- Seite 44 VORSICHT: Vor der Verwendung des Monitors wird empfohlen, den Standfuß mit einem Kabelbinder oder einer Schnur, die das Gewicht des Monitors tragen kann, an einer Wand zu befestigen, um ein Herunterfallen des Monitors zu verhindern. Kabelbinder oder Schnur 4. Schalten Sie Monitor und den/die Computer ein. Falls Ihr Monitor ein Bild anzeigt, ist die Installation abgeschlossen.
- Seite 45 Dell Power Button Sync (DPBS) Ihr Monitor ist mit der Dell Power Button Sync (DPBS) Funktion ausgestattet, die es Ihnen ermöglicht, den Energiestatus des PC Systems über den Netzschalter des Monitors zu steuern. Diese Funktion wird nur von einer Dell Plattform mit integrierter DPBS Funktion und nur über die USB-C Schnittstelle unterstützt.
- Seite 46 2. Wählen Sie Hardware und Sound, gefolgt von Energieoptionen. 3. Rufen Sie Systemeinstellungen auf. │ Monitor einrichten...
- Seite 47 4. Im Dropdown-Menü von Beim Drücken des Netzschalters stehen einige Optionen zur Auswahl, z.B. Nichts unternehmen/Energie sparen/ Ruhezustand/Herunterfahren. Sie können Energie sparen/ Ruhezustand/Herunterfahren auswählen. HINWEIS: Wählen Sie nicht "Nichts unternehmen", da sonst der Netzschalter des Monitors nicht mit dem Betriebsstatus des PC- Systems synchronisiert werden kann.
- Seite 48 4. Sowohl der Monitor als auch der PC werden normal EIN geschaltet. Wenn dies nicht der Fall ist, drücken Sie entweder den Netzschalter des Monitors oder den Netzschalter des PCs, um das System hochzufahren. HINWEIS: Stellen Sie sicher, dass Dell Power Button Sync auf Auf eingestellt ist. Siehe Dell Power Button Sync.
- Seite 49 Wenn Sie das USB-C Kabel anschließen, ist der Monitor/PC Status wie folgt: *Nicht alle Dell PC-Systeme unterstützen das Aufwecken der Plattform über den Monitor. *Diese Funktion kann mit "Aufwecken in Dell USB-C Dock" in den BIOS Einstellungen des Computers aktiviert/deaktiviert werden. Die DPBS Einstellung des Monitors überschreibt nicht die BIOS Einstellungen.
- Seite 50 Status wie folgt: HINWEIS: Sie können die Synchronisationsfunktion der Netztaste über das OSD aktivieren oder deaktivieren. Siehe Dell Power Button Sync. • Wenn sowohl der Monitor als auch der PC EIN geschaltet sind, halten Sie die Netztaste des Monitors 4 Sekunden lang gedrückt; auf dem Bildschirm wird die Frage gestellt, ob Sie den PC herunterfahren möchten.
- Seite 51 • Wenn es erforderlich ist, das System zwangsweise herunterzufahren, halten Sie die Netztaste des Monitors 10 Sekunden lang gedrückt. │ Monitor einrichten...
- Seite 52 Anschluss des Monitors für USB-C Wenn der Dell PC* zwei USB-C Anschlüsse hat, wird der Betriebsstatus jedes angeschlossenen Monitors mit dem PC synchronisiert. Wenn sich der PC und die beiden Monitore zum Beispiel in einem anfänglich EIN geschalteten Zustand befinden, werden durch Drücken der Netztaste an Monitor 1 oder Monitor 2 der PC, Monitor 1 und Monitor 2 AUS geschaltet.
- Seite 53 Stellen Sie sicher, dass Dell Power Button Sync auf Auf eingestellt ist (siehe Dell Power Button Sync). Wenn sich der PC und die beiden Monitore in einem anfänglich AUS geschalteten Zustand befinden, werden durch Drücken der Netztaste an Monitor 1 oder Monitor 2 der PC, Monitor 1 und Monitor 2 EIN geschaltet.
- Seite 54 Ihren Monitor mit Kensington Schloss sichern (optional) Der Schlitz für das Sicherheitsschloss befindet sich an der Unterseite des Monitors (siehe Schlitz für Sicherheitsschloss (basierend auf Kensington Security Slot)). Sichern Sie Ihren Monitor mit dem Kensington Sicherheitsschloss an einem Tisch. Weitere Informationen zur Verwendung des Kensington Schlosses (separat erhältlich) finden Sie in der Dokumentation, die mit dem Schloss ausgeliefert wird.
- Seite 55 3. Heben Sie den Ständer vom Monitor ab. VESA Wandmontageset (optional) (Schraubenabmessung: M4 x 10 mm). Lesen Sie die mit der VESA-kompatiblen Montageausrüstung für die Wand gelieferte Anleitung. 1. Legen Sie den Monitor auf ein weiches Tuch oder Kissen auf einem stabilen, ebenen Arbeitstisch.
- Seite 56 Monitor bedienen Monitor einschalten Drücken Sie auf die Ein/Aus-Taste, um den Monitor einzuschalten. Verwendung der Joystick Steuerung Verwenden Sie die Joystick Steuerung an der Rückseite des Monitors, um On- Screen Display (OSD) Einstellungen vorzunehmen. 1. Drücken Sie den Joystick, um den Menüstarter zu starten. 2.
- Seite 57 Joystick Beschreibung • Wenn kein OSD auf dem Bildschirm angezeigt wird, drücken Sie den Joystick, um den Menüstarter zu starten. Siehe Zugriff auf Menüstarter. • Drücken Sie den Joystick, wenn das OSD angezeigt wird, um die Auswahl zu bestätigen oder die Einstellungen zu speichern. •...
- Seite 58 Wenn Sie den Joystick nach links oder rechts bewegen, um zwischen den Verknüpfungsfunktionen umzuschalten, wird das ausgewählte Element hervorgehoben und in die mittlere Position verschoben. Drücken Sie den Joystick, um sein Untermenü aufzurufen. • Eingabe-Quelle: Zur Auswahl aus einer Liste von Videosignalen, die mit Ihrem Monitor verbunden Verknüpfungs- sein können.
- Seite 59 HINWEIS: Bewegen Sie den Joystick nach links, bis Sie das Menü verlassen, um den aktuellen Menüpunkt zu verlassen und zum vorherigen Menü zurückzukehren. Zugriff auf das Menüsystem HINWEIS: Drücken Sie den Joystick, nachdem Sie die Einstellungen geändert haben, um die Änderungen zu speichern, bevor Sie zu einem anderen Menü...
- Seite 60 Kontrast Stellt zuerst die Helligkeit ein und danach nur dann den Kontrast, wenn weitere Einstellungen notwendig sind. Bewegen Sie den Joystick nach oben, um den Kontrast zu erhöhen, oder bewegen Sie den Joystick nach unten, um den Kontrast zu verringern (min. 0 / max.
- Seite 61 Auto-Auswahl Ermöglicht Ihnen die Einstellung von Auto-Auswahl für USB-C für USB-C für: • Abfrage für mehr. Eingänge: Immer die "Zu USB-C-Videoeingang wechseln" Meldung anzeigen, damit Sie auswählen können, ob Sie wechseln möchten oder nicht. • Ja: Immer zu USB-C Videoeingang wechseln (ohne zu fragen), wenn das USB Type-C Kabel angeschlossen wird.
- Seite 62 Farbe Mit Farbe stellen Sie den Farbeneinstell-Modus ein. Voreinge- Ermöglicht Ihnen die Auswahl aus der Liste stellte Modi voreingestellter Farbmodi. Drücken Sie den Joystick, um die Auswahl zu bestätigen. • Standard: Lädt die Standard-Farbeinstellungen des Monitors. Dies ist der voreingestellte Standardmodus.
- Seite 63 Voreinge- • Warm: Stellt Farben bei niedrigeren stellte Modi Farbtemperaturen dar. Der Bildschirm erscheint wegen eines roten/gelben Farbtons wärmer. • Kühl: Stellt Farben bei höheren Farbtemperaturen dar. Der Bildschirm erscheint wegen eines blauen Farbtons kühler. • Benutzerfarbe: Zum manuellen Einstellen der Farbeinstellungen.
- Seite 64 Farbton Diese Funktion kann die Farbe des Videobildes in Richtung Grün bzw. Violett ändern. Mit dieser Funktion können Sie den Hautfarbton einstellen. Bewegen Sie den Joystick zur Einstellung des Farbtonpegels zwischen '0' und '100'. HINWEIS: Die Farbton Einstellung ist nur bei Auswahl des voreingestellten Modus Film oder Spiel möglich.
- Seite 65 Bildschärfe zwischen '0' und '100'. Reaktionszeit Ermöglicht Ihnen die Einstellung der Reaktionszeit auf Normal oder Schnell. Dell Power Schaltet die Dell Power Button Sync Funktion Ein Button Sync oder Aus. Wenn Aus ausgewählt ist, wird die Power Button Sync Funktion deaktiviert.
- Seite 66 PIP/PBP Diese Funktion ruft ein Fenster auf, in dem ein Bild aus einer anderen Eingangsquelle gezeigt wird. Drücken Sie den Joystick, um die Auswahl zu bestätigen. Subfenster Hauptfenster USB Type-C HDMI USB Type-C HDMI HINWEIS: Bilder im PBP Modus werden in der Mitte der geteilten Fenster angezeigt.
- Seite 67 PIP/PBP- Ermöglicht es Ihnen, einen PBP oder PIP Modus aus Modus der Voreinstellungsliste zu wählen, die verschiedene Größen und Positionen des Subfensters bietet. Die Optionen werden in grafischem Format angezeigt, was ein schnelles Verständnis der verschiedenen Layout-Einstellungen ermöglicht. Die Standardeinstellung ist Aus. PIP/PBP Wählen Sie aus den verschiedenen Videosignalen (Sub)
- Seite 68 Kontrast Wählen Sie dies, um den Kontrastpegel des Bildes im (Sub) PIP/PBP Modus einzustellen. Bewegen Sie den Joystick zur Einstellung des Kontrastpegels zwischen '0' und '100'. HINWEIS: Die Option ist nur verfügbar, wenn der PIP/PBP Modus aktiviert ist. Ermöglicht Ihnen die Zuweisung des USB Upstream- Ports für die Eingangssignale (DP oder HDMI).
- Seite 69 KVM-Einr.- Wählen Sie diese Option und befolgen Sie die Anleit. anz. Schritte, wenn Sie mehrere Computer an den Monitor anschließen und eine einheitliche Einrichtung von Tastatur und Maus verwenden möchten. Setzt sämtliche Einstellungen im USB Menü auf die zurücksetzen Standardwerte zurück. Menü...
- Seite 70 Sperre Wenn die Steuertasten am Monitor gesperrt sind, können Sie verhindern, dass Personen auf die Bedienelemente zugreifen. Es verhindert auch eine versehentliche Aktivierung bei mehreren Monitoren nebeneinander. • Menü Tasten: Alle Joystick Funktionen sind gesperrt und für den Benutzer nicht zugänglich. •...
- Seite 71 Menü Zum Rücksetzen aller OSD-Einstellungen auf die zurücks. werkseitig voreingestellten Werte. Individualisie- Direkttaste 1 Ermöglicht Ihnen die Auswahl einer Funktion aus Voreingestellte Modi, Helligkeit/Kontrast, Direkttaste 2 Eingabe-Quelle, Längen-/Seitenverhältnis, PIP/ Direkttaste 3 PBP-Modus, USB-Wechsel, Video tauschen oder Info Anzeigen und das Zuweisen zu einer Direkttaste.
- Seite 72 Schnelles Die Standardeinstellung ist Aus. Die Auswahl von Aufwachen Auf kann verhindern, dass der Monitor in den Standbymodus wechselt. Das Drücken des Joysticks kann den Monitor auch aufwecken, nachdem er in den Standbymodus gegangen ist. Personalisie- Setzt im Menü Individualisieren sämtliche Einstellungen auf die Standardwerte zurück.
- Seite 73 DDC/CI DDC/CI (Display Data Channel/Command Interface) ermöglicht Ihnen die Anpassung der Monitoreinstellungen über Software auf Ihrem Computer. Diese Funktion kann durch Auswählen von Aus deaktiviert werden. Für die besten Resultate sowie für die optimale Leistung Ihres Monitors aktivieren Sie diese Funktion. LCD- Zum Reduzieren von geringen Bildverzerrungen.
- Seite 74 Servicemar- Zeigt die Servicemarkierung des Monitors an. Diese kierung Zeichenfolge wird benötigt, wenn Sie nach telefonischem Support suchen, Ihren Garantiestatus überprüfen, Treiber auf der Webseite von Dell aktualisieren usw. Selbstdia- Drücken Sie den Joystick, um den gnose Selbstdiagnoseprozess zu starten.
- Seite 75 Zurücksetzen Alle voreingestellten Werte auf die werkseitigen Standardeinstellungen zurücksetzen. Dies sind auch ® die Einstellungen für die ENERGY STAR Tests. OSD-Warnmeldung Wenn der Monitor eine bestimmte Auflösung nicht unterstützt, wird die folgende Meldung angezeigt: Das bedeutet, dass sich der Monitor nicht richtig auf das Signal einstellen kann, das er vom Computer empfängt.
- Seite 76 Die folgende Meldung wird angezeigt, bevor Sie DDC/CI Funktion deaktiviert wird: Wenn Sie die Helligkeit zum ersten Mal einstellen, erscheint die folgende Meldung: HINWEIS: Wenn Sie Ja wählen, erscheint die Meldung beim nächsten Mal nicht, wenn Sie die Helligkeitseinstellung ändern möchten. Wenn Sie die Standardeinstellung der Energiesparfunktionen zum ersten Mal ändern, wie z.B.
- Seite 77 HINWEIS: Wenn Sie für eine der oben genannten Funktionen Ja wählen, wird die Meldung beim nächsten Mal nicht mehr angezeigt, wenn Sie die Einstellungen dieser Funktionen ändern möchten. Wenn Sie eine Werksrückstellung durchführen, wird die Meldung erneut angezeigt. Die folgende Meldung erscheint, wenn der Monitor in den Standbymodus wechselt: Durch Aktivieren des Computers und Aufwecken des Monitors erhalten Sie wieder Zugriff auf das OSD.
- Seite 78 Wenn entweder der USB Type-C, DisplayPort oder HDMI Eingang ausgewählt und das entsprechende Kabel nicht angeschlossen ist, erscheint die folgende Meldung: HINWEIS: Die Meldung könnte je nach angeschlossenem Eingangssignal leicht unterschiedlich sein. Wenn der Monitor über den DP/HDMI-Eingang angeschlossen ist und ein USB Type-C Kabel an ein Notebook angeschlossen ist, das den DP Wechselmodus unterstützt, erscheint, falls Auto-Auswahl für USB-C...
- Seite 79 Wenn Ja ausgewählt ist, werden die folgenden Meldungen angezeigt. Unter Problemlösung finden Sie weitere Informationen. │ Monitor bedienen...
- Seite 80 Version aktualisieren. Führen Sie die folgenden Schritte aus – je nach Computermodell: Falls Sie einen Dell Desktop oder Laptop besitzen: • Besuchen Sie https://www.dell.com/support, geben Sie Ihre Servicekennung ein und laden Sie den aktuellsten Treiber für Ihre Grafikkarte herunter.
- Seite 81 KVM-Switch einstellen Der integrierte KVM-Switch ermöglicht es Ihnen, bis zu 2 Computer über eine einzige Tastatur und Maus zu steuern, die an den Monitor angeschlossen sind. a. Wenn HDMI + USB-B an Computer 1 und DP + USB-C an Computer 2 angeschlossen wird: HINWEIS: Die USB Type-C Verbindung unterstützt gegenwärtig nur Datenübertragung.
- Seite 82 b. Wenn HDMI + USB-B an Computer 1 und USB-C an Computer 2 angeschlossen wird: HINWEIS: Die USB Type-C Verbindung unterstützt gegenwärtig Video- und Datenübertragung. Stellen Sie sicher, dass USB für HDMI zu USB-B zugewiesen ist. HINWEIS: Da der USB Type-C Port den DisplayPort Wechselmodus unterstützt, ist es nicht erforderlich, USB für USB-C einzustellen.
- Seite 83 Auto KVM einstellen Wenn KVM mit zwei Computern eingerichtet ist, schaltet der Bildschirm automatisch auf den anderen Computer um, wenn ein Computer nicht angeschlossen ist. Wenn sich der andere Computer im modernen Standbymodus (S0ix) befindet, wird dieser Computer durch jede Eingabe über die an den Monitor angeschlossene Tastatur und Maus aufgeweckt.
- Seite 84 3. Stellen Sie sicher, dass die USB-Anschlüsse und die Videoeingänge entsprechend gekoppelt sind. HINWEIS: Für den USB Type-C (Video und Daten) Anschluss sind keine weiteren Einstellungen erforderlich. │ Monitor bedienen...
- Seite 85 Verwendung der Kippen, Schwenken, Höhenverstellung und Neigungsanpassung HINWEIS: Die folgenden Anweisungen beziehen sich nur auf die Anbringung des Ständers, der mit Ihrem Monitor geliefert wurde. Wenn Sie einen Ständer anbringen, den Sie von einer anderen Quelle gekauft haben, folgen Sie den Anweisungen, die mit dem Ständer geliefert wurden.
- Seite 86 Höhenverstellung HINWEIS: Der Ständer kann um bis zu 150 mm nach oben ausgezogen werden. Die nachstehende Abbildung zeigt, wie Sie den Fuß ausziehen können. Neigung einstellen Ist der Ständer am Monitor befestigt, können Sie den Monitor mit der Neigungsverstellfunktion auf den gewünschten Winkel einstellen. │...
- Seite 87 Problemlösung ACHTUNG: Bevor Sie die in diesem Abschnitt beschriebenen Schritte ausführen, lesen und befolgen Sie bitte die Sicherheitshinweise. Selbsttest Ihr Monitor verfügt über eine Selbsttestfunktion, mit der Sie überprüfen können, ob der Monitor ordnungsgemäß funktioniert. Wenn Monitor und Computer ordnungsgemäß miteinander verbunden sind, der Monitorbildschirm jedoch leer bleibt, führen Sie bitte wie folgt den Monitor-Selbsttest aus: 1.
- Seite 88 Verwendung des Joysticks zum Sperren/Entsperren von Tasten Sperren der Netz- und Joystick-Tasten Sie können die Joystick- und die Netztaste sperren, um den Zugriff auf das OSD- Menü zu verhindern und/oder den Monitor auszuschalten. Zum Sperren der Tasten: 1. Drücken Sie den Joystick 4 Sekunden lang nach oben, unten, links oder rechts, bis ein Einblendmenü...
- Seite 89 Wenn Sie die Taste(n) entsperren möchten, halten Sie den Joystick 4 Sekunden lang nach oben, unten, links oder rechts gedrückt. Wählen Sie das Entsperren Symbol, um die Taste(n) zu entsperren. │ Problemlösung...
- Seite 90 Allgemeine Probleme In der folgenden Tabelle finden Sie grundlegende Informationen zu allgemeinen Monitorproblemen und zu möglichen Lösungen: Allgemeine Beschreibung Mögliche Lösungen Symptome Kein Bild/ Kein Bild • Achten Sie darauf, dass das Betriebsanzeige- Videosignalkabel richtig und fest an LED leuchtet Monitor und Computer angeschlossen nicht ist.
- Seite 91 Punkte auf wieder ein. • Permanent nicht leuchtende Pixel zählen zu den natürlichen Defekten, die bei der LCD-Technologie auftreten können. • Weitere Informationen zu Dell- Monitor Qualität und Pixel finden Sie auf den Dell-Internetseiten: www.dell.com/pixelguidelines. Dauerhaft LCD-Bildschirm • Schalten Sie den Monitor aus und...
- Seite 92 Sichtbare • Verzichten Sie auf eigenmächtige vante Themen Anzeichen von Reparaturversuche. Rauch oder • Wenden Sie sich unverzüglich an Dell. Funken Abschaltprobleme Monitor schaltet • Achten Sie darauf, dass das sich aus und Videosignalkabel richtig und fest an wieder ein Monitor und Computer angeschlossen ist.
- Seite 93 Fehlende Farben Im Bild fehlen • Führen Sie den Monitorselbsttest aus. Farben • Achten Sie darauf, dass das Videosignalkabel richtig und fest an Monitor und Computer angeschlossen ist. • Überprüfen Sie die Stecker am Videokabel auf verbogene oder abgebrochene Kontaktstifte. Falsche Farben Unzureichende •...
- Seite 94 Produktspezifische Probleme Allgemeine Beschreibung Mögliche Lösungen Symptome Bild ist zu klein Das Bild ist auf dem • Prüfen Sie die Längen-/ Bildschirm zentriert, Seitenverhältnis Einstellungen im füllt aber nicht den OSD-Menü Display. gesamten • Setzen Sie den Monitor auf die Anzeigebereich aus Werkseinstellungen zurück.
- Seite 95 Kein Video am Beim Anschluss an • Ziehen Sie das HDMI/DisplayPort/ ein Dongle/Docking- HDMI/ USB Type-C Kabel vom Dongle/ Gerät über den DisplayPort/USB Docking-Gerät ab und schließen Sie Anschluss gibt es Type-C Anschluss das HDMI/DisplayPort/USB Type-C kein Video, wenn das Kabel an das Notebook an.
- Seite 96 Der USB Type-C • Überprüfen Sie, ob das Anschluss stellt Peripheriegeräte angeschlossene Gerät mit der USB-C keinen Strom bereit können nicht Spezifikation kompatibel ist. Der USB aufgeladen werden Type-C Port unterstützt USB 3.2 Gen1 und eine Leistung von 90 W. •...
- Seite 97 Behördliche Bestimmungen FCC-Erklärung (nur für die USA) und weitere rechtliche Informationen Lesen Sie bitte die Webseite über rechtliche Konformität unter www.dell.com/regulatory_compliance für die FCC-Erklärung und weitere rechtliche Informationen. EU Produktdatenbank für Energielabel und Produktinformationsblatt P3424WE: https://eprel.ec.europa.eu/qr/1398385 │ Behördliche Bestimmungen...
- Seite 98 Kontakt zu Dell Für den Kontakt zu Dell zwecks Fragen zum Verkauf, technischem Support oder Kundendienst, siehe www.dell.com/contactdell. HINWEIS: Die Verfügbarkeit ist je nach Land und Produkt unterschiedlich, so dass einige Service-Optionen in Ihrem Land eventuell nicht verfügbar sind. HINWEIS: Haben Sie keine aktive Internetverbindung, können Sie Kontaktinformationen auf Ihrem Kaufbeleg, dem Verpackungsbeleg, der Rechnung oder im Dell-Produktkatalog finden.
