Schaltaktor 1fach
Schaltaktor 1fach
Art.-Nr.: 230011SU
Bedienungsanleitung
1
Sicherheitshinweise
Montage und Anschluss elektrischer Geräte dürfen nur durch Elektrofachkräfte erfolgen.
Schwere Verletzungen, Brand oder Sachschäden möglich. Anleitung vollständig lesen und be-
achten.
Das Gerät darf nicht geöffnet und außerhalb der technischen Spezifikation betrieben werden.
Gefahr durch elektrischen Schlag. Gerät ist nicht zum Freischalten geeignet.
Gefahr durch elektrischen Schlag. Bei der Installation auf ausreichende Isolierung zwischen
Netzspannung und Bus achten. Mindestabstand zwischen Bus- und Netzspannungsadern von
mindestens 4 mm einhalten.
Gefahr durch elektrischen Schlag an der KNX-Installation. An die Eingänge keine externen
Spannungen anschließen. Gerät kann beschädigt werden und das SELV-Potential auf der KNX-
Busleitung ist nicht mehr gegeben.
Diese Anleitung ist Bestandteil des Produktes und muss beim Endkunden verbleiben.
2

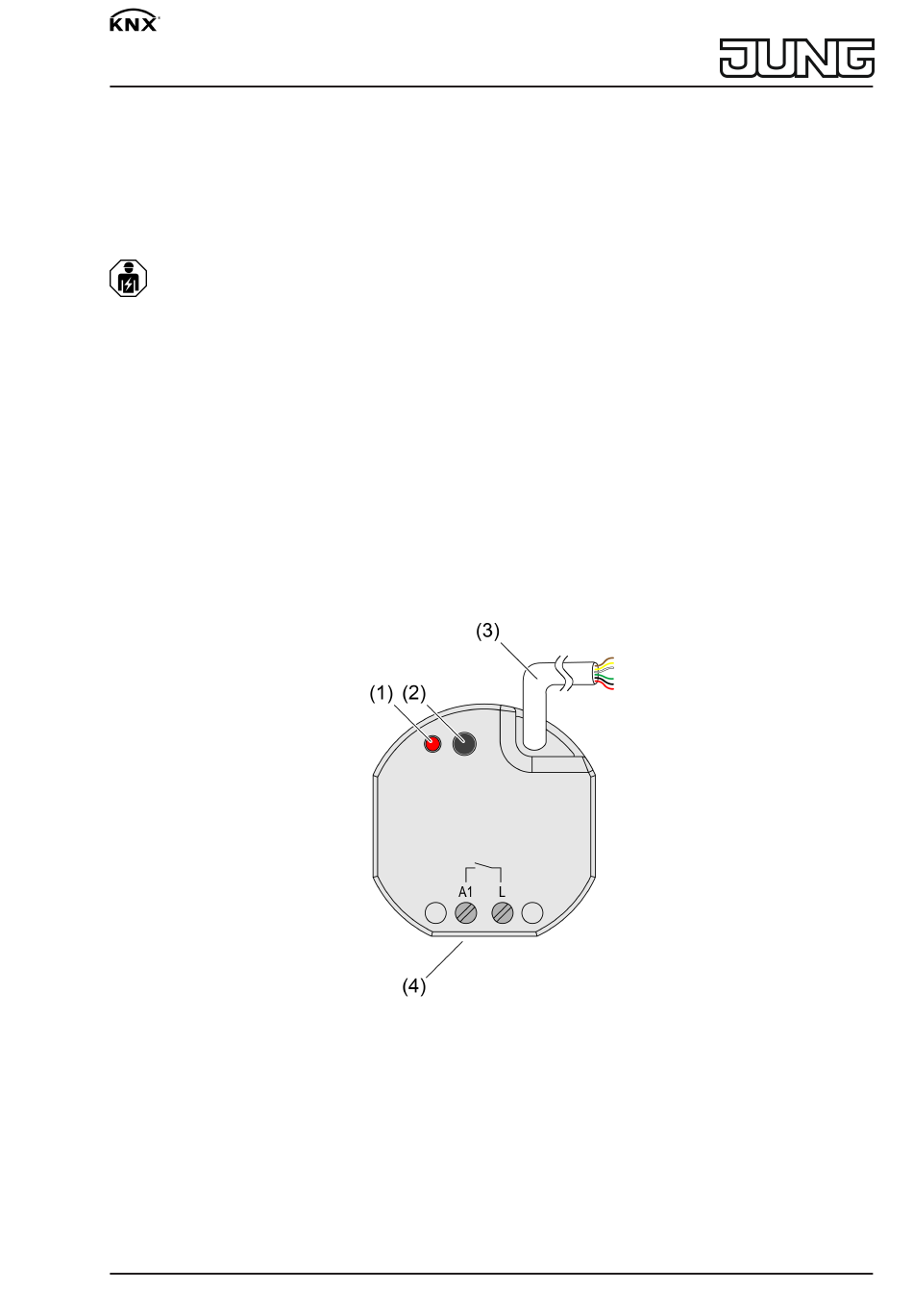

Geräteaufbau
(1)
Programmier-LED
(2)
Programmiertaste
(3)
Steuerleitung (Anschluss KNX und Nebenstelleneingänge)
(4)
Anschluss Last (Relaisausgang)
82404303
J0082404303
Bild 1: Geräteaufbau
1 / 8
28.01.2021
Inhaltsverzeichnis
Verwandte Anleitungen für Jung 230011SU
Inhaltszusammenfassung für Jung 230011SU
- Seite 1 Schaltaktor 1fach Schaltaktor 1fach Art.-Nr.: 230011SU Bedienungsanleitung Sicherheitshinweise Montage und Anschluss elektrischer Geräte dürfen nur durch Elektrofachkräfte erfolgen. Schwere Verletzungen, Brand oder Sachschäden möglich. Anleitung vollständig lesen und be- achten. Das Gerät darf nicht geöffnet und außerhalb der technischen Spezifikation betrieben werden.
-
Seite 2: Funktion
Funktionsumfang sowie die Software selbst sind der Produktdatenbank des Herstellers zu entnehmen. Das Gerät ist updatefähig. Firmware-Updates können komfortabel mit der Jung ETS Service- App (Zusatzsoftware) durchgeführt werden. Das Gerät ist KNX Data Secure fähig. KNX Data Secure bietet Schutz vor Manipulation in der Gebäudeautomation und kann im ETS-Projekt konfiguriert werden. -
Seite 3: Informationen Für Elektrofachkräfte
Schaltaktor 1fach – KNX Data Secure kompatibel – Updatefähig mit Jung ETS Service-App Eigenschaften Schalterbetrieb – Schließer- oder Öffnerbetrieb – Rückmeldefunktion – Verknüpfungs- und Zwangsführungsfunktion – Zentrale Schaltfunktionen – Zeitfunktionen: Ein-, Ausschaltverzögerung, Treppenlichtschalter mit Vorwarnfunktion – Szenenfunktion – Betriebsstundenzähler Eigenschaften Nebenstelleneingänge –... - Seite 4 Schaltaktor 1fach Gerät anschließen und montieren Bei Secure-Betrieb (Voraussetzungen): – Sichere Inbetriebnahme ist in der ETS aktiviert. – Gerätezertifikat eingegeben/eingescannt bzw. dem ETS-Projekt hinzugefügt. Es wird empfohlen, zum Scannen des QR-Codes eine hochauflösende Kamera zu verwenden. – Alle Passwörter dokumentieren und sicher aufbewahren. Montage in geeigneter Gerätedose (Empfehlung: Elektronik-Gerätedose mit Trennwand).
- Seite 5 Schaltaktor 1fach Bild 5: Anschluss der Last Umgebungstemperatur beachten. Für ausreichende Kühlung sorgen. ￭ Gerät polungsrichtig an KNX anschließen. ￭ Last gemäß Anschlussbeispiel anschließen (Bild 5). ￭ Bedarfsweise potentialfreie Kontakte oder Betauungs-/Leckagesensoren an Eingänge 1...3, oder NTC-Temperaturfühler an Eingang 3 anschließen (Bild 2). ￭...
-
Seite 6: Technische Daten
Gerät auf Werkseinstellungen zurücksetzen Mit der Jung ETS Service-App können Geräte auf Werkseinstellungen zurückgesetzt werden. Diese Funktion nutzt die im Gerät enthaltene Firmware, die zum Zeitpunkt der Auslieferung ak- tiv war (Auslieferungszustand). Durch das Zurücksetzen auf Werkseinstellungen verlieren die Geräte ihre physikalische Adresse und Konfiguration. - Seite 7 Schaltaktor 1fach Anschlussart KNX Anschlussklemme an Steuerleitung Ausgänge Anschlussart Schraubklemmen Schaltspannung AC 250 V ~ Schaltstrom 16 A Leuchtstofflampen 16 AX Einschaltstrom 200 μs max. 800 A Einschaltstrom 20 ms max. 165 A Anschlussleistung Ohmsche Last 3000 W Kapazitive Last max.
-
Seite 8: Gewährleistung
Schaltaktor 1fach Betauungssensor BTS01 Leckagesensor LES01 Gewährleistung Die Gewährleistung erfolgt im Rahmen der gesetzlichen Bestimmungen über den Fachhandel. ALBRECHT JUNG GMBH & CO. KG Volmestraße 1 58579 Schalksmühle GERMANY Telefon: +49 2355 806-0 Telefax: +49 2355 806-204 kundencenter@jung.de www.jung.de 82404303 28.01.2021...
