Jung FZS 10 WW Bedienungsanleitung

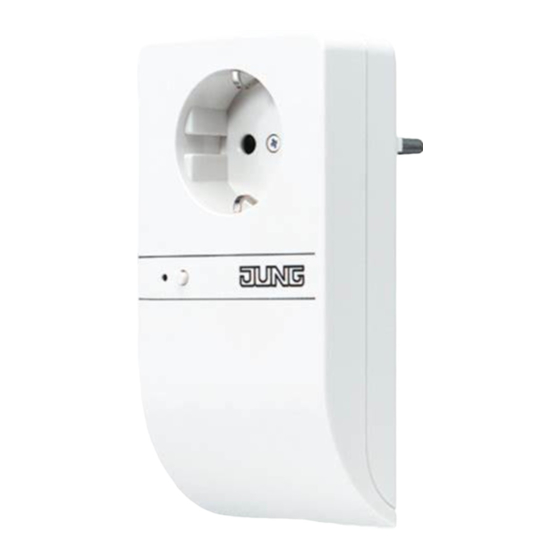

Funk-zwischenstecker-schalter
Vorschau ausblenden Andere Handbücher für FZS 10 WW:
1
2
3
4
5
6

Werbung

Quicklinks

Diese Anleitung herunterladen
Funk-Management
Funktion
Stand: Feb-05 00325 268 03
Bedienungsanleitung
Funk-Zwischenstecker-Schalter
Der Funk-Zwischenstecker ermöglicht das funk-ferngesteuerte Schalten
von ortveränderlichen elektrischen Geräten mit Netzstecker (AC 230 V ~).
Hierzu gehören z.B. Tisch- oder Stehleuchten.
Die Bedienung erfolgt mit einem Funk Sender des Funk-Management-
Systems (z.B. Handsender) oder am Gerät. Bei Empfang eines erlernten
Funk-Wächter-Telegramms schaltet der Funk-Zwischenstecker für eine
Nachlaufzeit von ca. 1 Minute ein. Der Funk-Zwischenstecker kann bis zu
30 Funk-Kanäle erlernen. Auf dem Gerät befinden sich:
Programmier-Taste
Programmier-LED
Lichtszenen
Der Funk-Zwischenstecker kann in bis zu 5 Lichtszenen eingebunden
werden. Diese werden mit entsprechenden Funk-Sendern (z.B.
Handsender Komfort) aufgerufen und gespeichert. Die gewünschte
Lichtszenentaste müssen Sie zuvor in den Funk-Zwischenstecker
einlernen.
Alles-Ein / Alles-Aus
Beim Lernen eines Funk-Kanals (z.B. Handsender Komfort) werden eine
vorhandene ALLES-EIN-Taste und ALLES-AUS-Taste automatisch
mitgelernt. Bei Betätigung der ALLES-EIN- bzw. ALLES-AUS- Taste eines
Funk-Senders wird die Last am Funk-Zwischenstecker ein- bzw.
ausgeschaltet.
Funk-Zwischenstecker-
Schalter
Art.-Nr.: FZS 10 WW

Werbung

loading

Verwandte Anleitungen für Jung FZS 10 WW

Inhaltszusammenfassung für Jung FZS 10 WW

  • Seite 1 Funk-Management Funk-Zwischenstecker- Schalter Art.-Nr.: FZS 10 WW Bedienungsanleitung Funk-Zwischenstecker-Schalter Funktion Der Funk-Zwischenstecker ermöglicht das funk-ferngesteuerte Schalten von ortveränderlichen elektrischen Geräten mit Netzstecker (AC 230 V ~). Hierzu gehören z.B. Tisch- oder Stehleuchten. Die Bedienung erfolgt mit einem Funk Sender des Funk-Management- Systems (z.B.
  • Seite 2 Funk-Zwischenstecker- Schalter Art.-Nr.: FZS 10 WW Lichtregelung Mit dem Funk-Zwischenstecker und einem eingelernten Funk-Präsenz- melder kann eine Lichtregelung im 2-Punkt-Betrieb (Last ein- oder ausgeschaltet) durchgeführt werden. Lesen Sie hierzu die Bedienungs- anleitung des Funk-Präsenzmelders. Gefahrenhinweise Sorgen Sie für einen sicheren Zustand der eingesteckten Last, damit durch das Einschalten der Last keine Gefahr entsteht.
  • Seite 3 Funk-Zwischenstecker- Schalter Art.-Nr.: FZS 10 WW 3. Lösen Sie am ausgewählten Funk-Sender ein Funk-Telegramm aus, siehe Bedienungsanleitung Funk-Sender: Lernen eines Kanals Drücken Sie die Kanal-Taste länger als 1 s. Lernen einer Lichtszenen-Taste Drücken Sie die Lichtszenen-Taste länger als 3 s.

  • Seite 4: Bedienung

    Funk-Zwischenstecker- Schalter Art.-Nr.: FZS 10 WW Löschen eines Funk Senders Die Löschung eines gelernten Funk-Senders wird durch einen erneuten Lernvorgang für diesen Funk-Sender bewirkt (siehe oben). Alle Kanäle und Lichtszenen-Tasten etc. müssen einzeln gelöscht werden. Ein erfolgreicher Löschvorgang wird durch die schneller blinkende LED angezeigt.
  • Seite 5 Beim Betrieb in Deutschland sind im Übrigen die Hinweise aus der Allgemeinzuteilung im Amtsblatt Vfg 73/2000 zu beachten. Bei bestimmungsgemäßer Verwendung entspricht dieses Gerät den Anforderungen der R&TTE Richtlinie (1999/5/EG). Eine vollständige Konformitätserklärung finden Sie im Internet unter: www.jung.de/ce. Der Funk-Zwischenstecker-Schalter darf in allen EU- und EFTA- Staaten betrieben werden.

  • Seite 6: Gewährleistung

    Gewährleistung Wir leisten Gewähr im Rahmen der gesetzlichen Bestimmungen. Bitte schicken Sie das Gerät portofrei mit einer Fehlerbeschreibung an unsere zentrale Kundendienststelle: ALBRECHT JUNG GMBH & CO. KG Service-Center Kupferstr. 17-19 D-44532 Lünen Service-Line: +49 (0) 23 55 . 80 65 51 Telefax: +49 (0) 23 55 .
