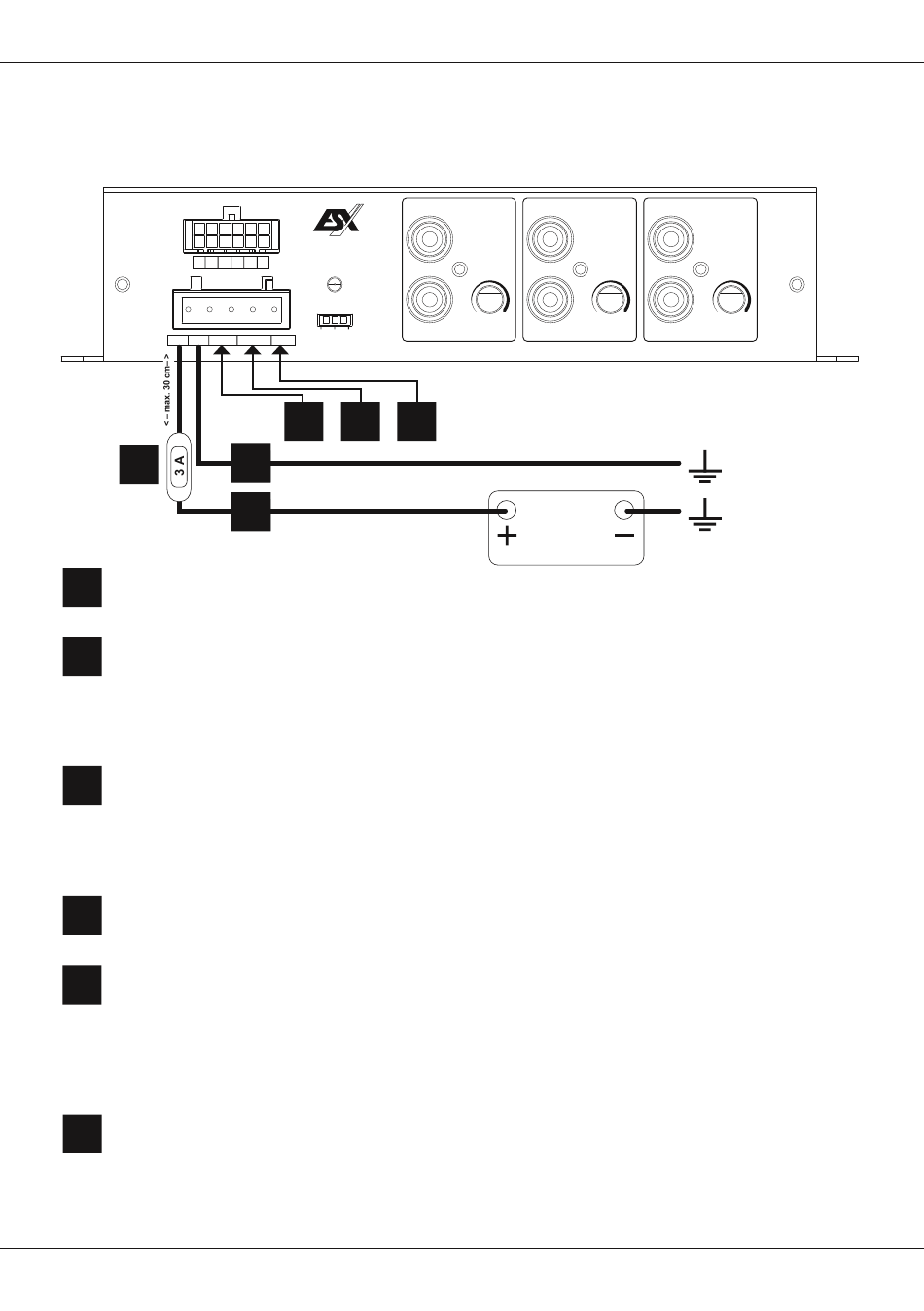

ELEKTRISCHE ANSCHLÜSSE
HIGH LEVEL INPUT
IN+
IN–
1 2 3 4 5 6
POWER INPUT
+12V GND REM IN REM OUT MODE
6
OUT A
OUT B
+12V
1
Verbinden Sie den Anschluss +12V mit dem +12V-Pol der Fahrzeugbatterie. Verwenden Sie ein geeig-
netes Kabel mit ausreichendem Querschnitt (empfohlen Ø 1,5 mm
GND
2
Verbinden Sie den Anschluss GND mit einem geeigneten Massepunkt am Fahrzeugchassis. Das Mas-
sekabel sollte möglichst kurz sein und an einem blanken, metallischen Punkt des Fahrzeugchassis
angebracht werden. Achten Sie darauf, dass dieser Punkt eine sichere elektrische Verbindung zum
Minuspol der Fahrzeugbatterie hat. Verwenden Sie ein geeignetes Kabel mit ausreichendem Quer-
schnitt (empfohlen Ø 1,5 mm
REM IN
3
Verbinden Sie ein Einschaltsignal oder das REM-Signal Ihres Steuergeräts (Autoradio) mit dem An-
schluss REM IN. Verwenden Sie dazu ein geeignetes Kabel mit ausreichendem Querschnitt (empfoh-
len Ø 0,5 mm ). Hiermit schaltet sich das Gerät mit Ihrem Steuergerät (Autoradio) ein oder aus. Wenn
2
Sie die Funktion AUTO TURN-ON verwenden (siehe Seite 8, Abschnitt 9), muss der Anschluss REM
IN nicht belegt werden.
REM OUT
4
Der Anschluss REM OUT kann an den REM-Anschluss eines anderen Verstärkers oder Geräts ange-
schlossen werden, um ein Einschaltsignal bereitzustellen (REM OUT-Funktion).
MODE
5
Der Anschluss MODE eignet sich zum Umschalten zwischen zwei Presets des DSP (Preset Auto
Switch Funktion), welche Sie in der DSP Software festlegen können. Sobald an MODE ein Masse-
signal anliegt, schaltet das Gerät automatisch von Preset DEFAULT auf Preset MODE oder wieder
zurück. Dies ist nützlich, wenn Sie das Gerät in einem Cabriolet betreiben und den MODE-Anschluss
mit dem Massesignal des elektrischen Daches verbinden. Das Gerät schaltet dann zwischen Preset
DEFAULT (geschlossenes Dach) und Preset MODE (offenes Dach) um.
GERÄTESICHERUNG
6
Das Gerät verfügt über keine interne Gerätesicherung. Sichern Sie das Gerät mittels einer handelsüb-
lichen 3 A Kabelsicherung ab. Diese ist nicht im Lieferumfang enthalten und sollte nicht weiter als 30
cm vom Gerät entfernt in der +12 V Stromversorgung installiert werden.
DIRECTION
D68SP
POWER
AUTO TURN-ON
OFF DC VOX
3 4 5
2
OUT C OUT E OUT G
1
OUT D OUT F OUT H
).
2
IN 1 CHANNEL IN 3 CHANNEL
1/2
LEVEL
INPUT
MIN MAX MIN
IN 2 IN 4
BT
ANT
FAHRZEUG-
BATTERIE RESET
OPTICAL IN
DEUTSCH
IN 5 CHANNEL
3/4 5/6
LEVEL LEVEL
INPUT INPUT
MAX MIN MAX
IN 6
REMOTE
USB EXTENSION
).
2
7
