AS-i Gateway mit Profinet-Device-Schnittstelle
5
Menü
Inhalt
Startbildschirm ........................................................................................................................................37
Menüfunktionen ......................................................................................................................................38
Quick-Setup ............................................................................................................................................39
AS-i 1 / AS-i 2 .........................................................................................................................................48
System ....................................................................................................................................................60
Schnittstellen ..........................................................................................................................................82
ifm-Systemlösungen ...............................................................................................................................92
Dieses Kapitel beschreibt die Menüfunktionen der grafischen Benutzeroberfläche (GUI) des Geräts.
>
5.1

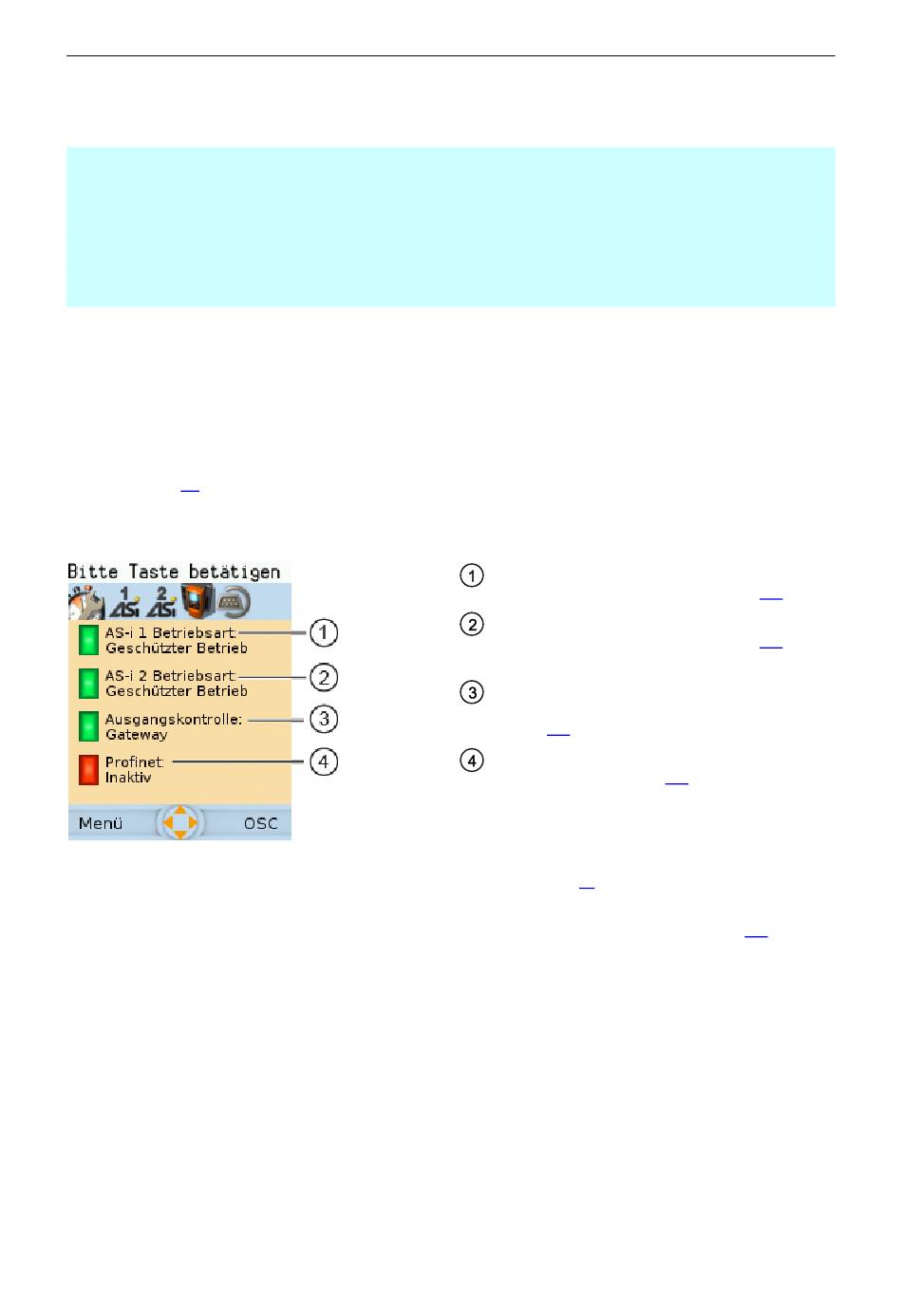

Startbildschirm
Nach dem Start des Geräts erscheint der Startbildschirm der grafischen Benutzeroberfläche
(Spezialfall: Systemstart nach Erstinbetriebnahme oder Firmware-Update: →
settings"
(→ S. 99)). Der Startbildschirm zeigt Statusinformationen wichtiger Systemkomponenten.
Gleichzeitig ist der Startbildschirm der Ausgangspunkt für den Zugriff auf die Menüfunktionen des
AC1401/02.
► Mit Funktionstaste [Menü] in das Menü wechseln (→
ODER:
► Mit Funktionstaste [OSC] das Online Support Center anzeigen (→
Betriebsart des AS-i Master 1
→
Betriebsart des AS-i Masters
Betriebsart des AS-i Master 2
→
Betriebsart des AS-i Masters
(nur verfügbar bei Geräten mit 2 AS-i Mastern)
Steuerungsinstanz der AS-i Slave-Ausgänge
→
Steuerungsinstanz der AS-i Ausgänge
(→ S. 108)
Status der PROFINET-Verbindung
→
Feldbusstatus
Menüfunktionen
(→ S. 38)).
Online Support Center (OSC)
Startbildschirm "Basic
(→ S. 108)
(→ S. 108)
(→ S. 108)
(→ S. 110)).
18788
14439
37
