AS-i Gateway mit Profinet-Device-Schnittstelle
>
4.2.2

Navigationshilfen

Folgende Bildschirm-Elemente unterstützen die Menü-Navigation:
>
Die Infoleiste zeigt den Navigationspfad des markierten Menüsymbols.
>
Der Navigationskompass zeigt die in der aktuellen Position möglichen Navigationsschritte.
>
Beispiel
Um die Menüseite für die Einstelloptionen der geräteinternen SPS aufzurufen:
1. >
Ausgangsposition nach Aufruf der Menüansicht
2. ► Mit [] das Menüsymbol [System] wählen.
>
Menüsymbol [System] hat Fokus.
>
1. Subnavigationsleiste erscheint.
3. ► Mit [] in die 1. Subnavigationsleiste wechseln.
>
Menüsymbol [Diagnose] hat Fokus.
4. ► Mit [] das Menüsymbol [SPS] wählen.
>
Menüsymbol [SPS] hat Fokus.
>
2. Subnavigationsleiste erscheint.
5. ► Mit [] in die 2. Subnavigationsleiste wechseln.
>
Menüsymbol [Informationen] hat Fokus.

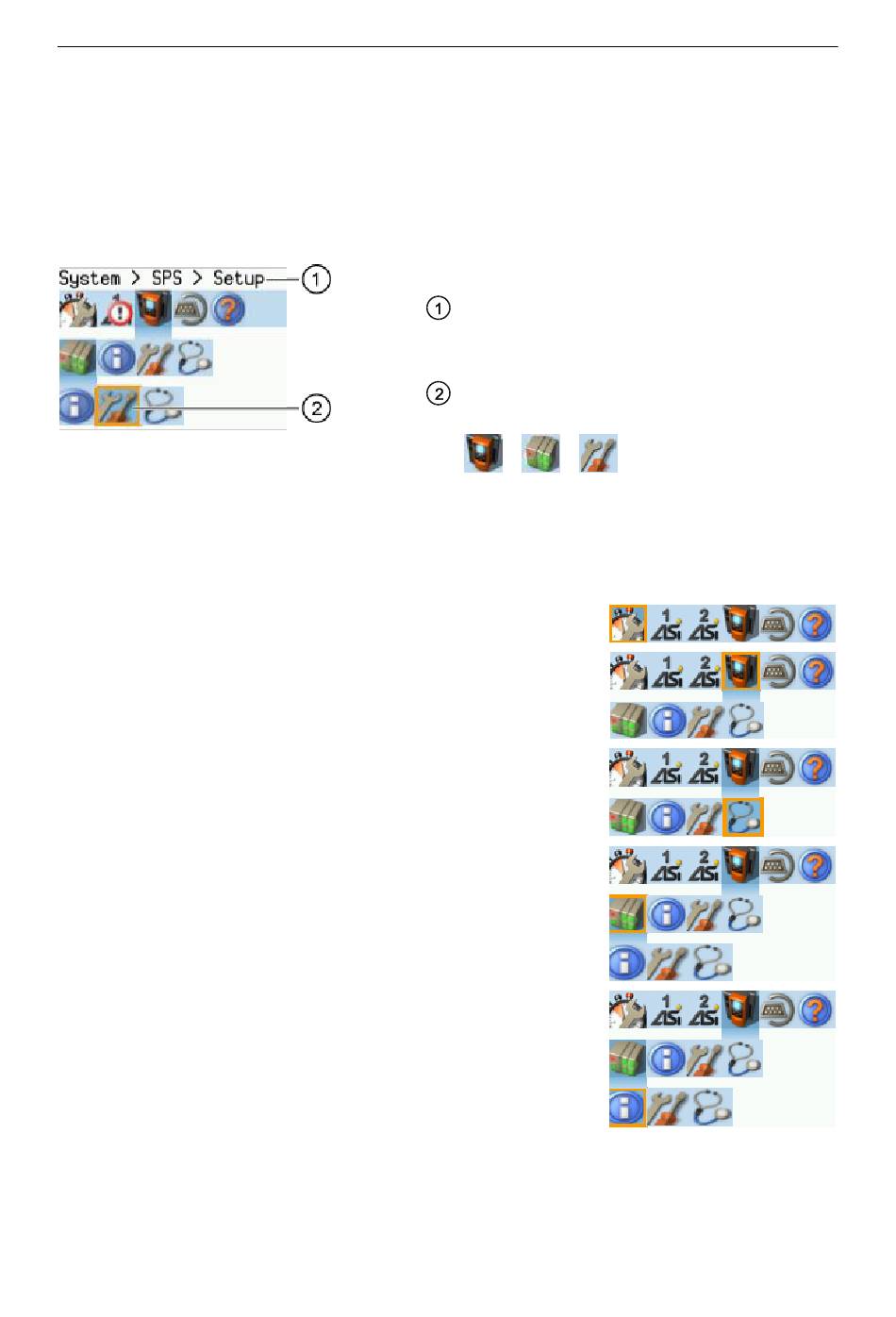

Legende:
Infoleiste
Navigationspfad zum fokussierten Menüelement:
[System] > [SPS] > [Einstellungen]
Menüelement mit Fokus
Navigationspfad zum fokussierten Menüelement:
> >
