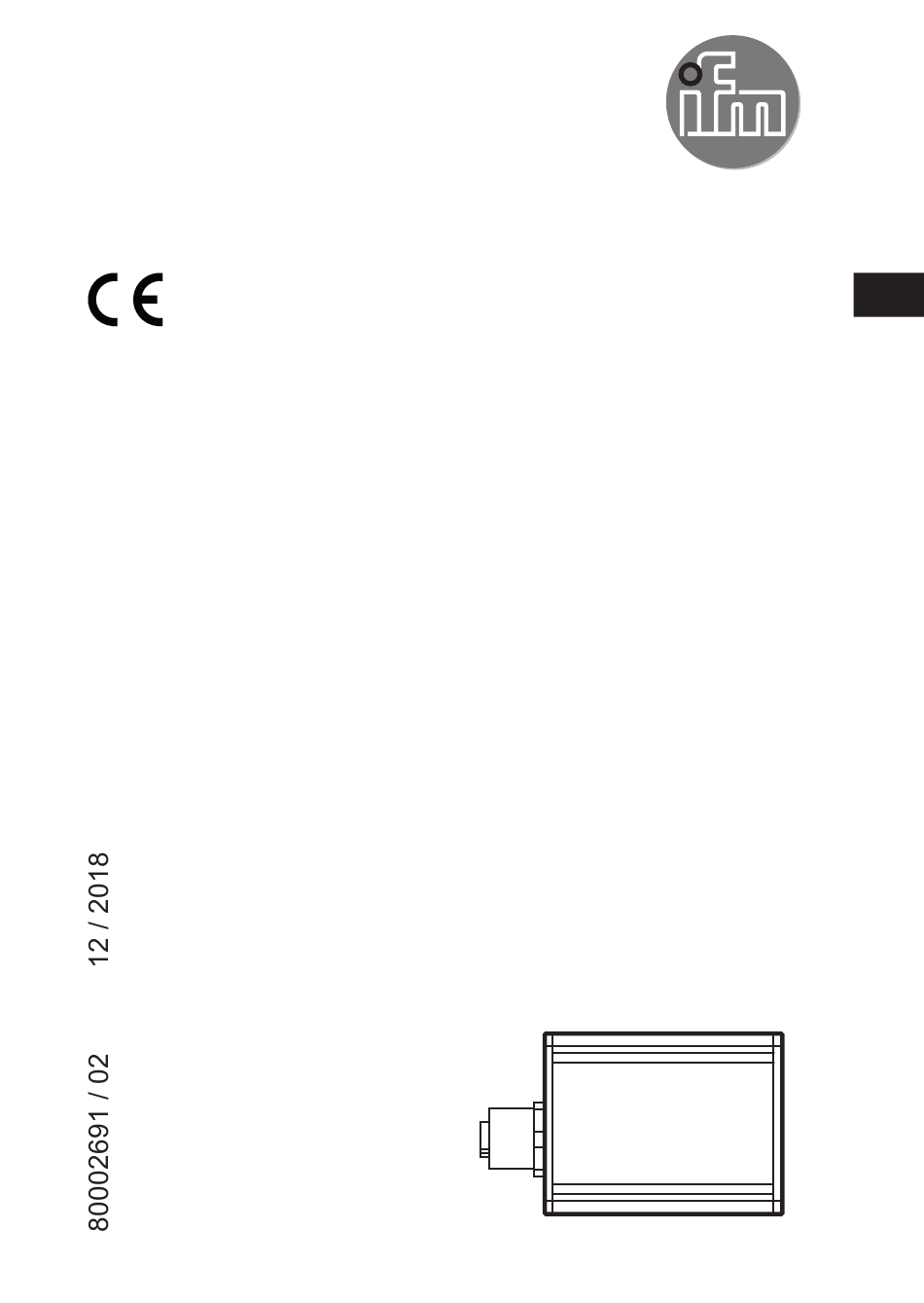

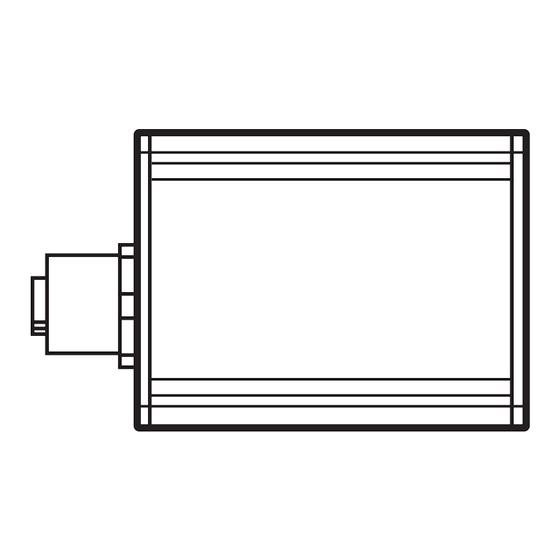

- Seite 1 Bedienungsanleitung IO-Link-Interface E30390...
-
Seite 2: Inhaltsverzeichnis
Inhalt 1 Vorbemerkung �����������������������������������������������������������������������������������������������������3 1�1 Verwendete Symbole �������������������������������������������������������������������������������������3 2 Sicherheitshinweise ���������������������������������������������������������������������������������������������3 3 Bestimmungsgemäße Verwendung ���������������������������������������������������������������������4 3�1 Lieferumfang ��������������������������������������������������������������������������������������������������4 3�2 Systemvoraussetzungen �������������������������������������������������������������������������������4 3�3 Software���������������������������������������������������������������������������������������������������������4 3�3�1 LINERECORDER DEVICE �������������������������������������������������������������������4 4 Installation������������������������������������������������������������������������������������������������������������5 5 Elektrischer Anschluss �����������������������������������������������������������������������������������������5 5�1 Sensor über Interface an PC anschließen �����������������������������������������������������5 5�2 Stromversorgung über zusätzliches Steckernetzteil ��������������������������������������6 6 Inbetriebnahme ����������������������������������������������������������������������������������������������������6 7 Betrieb �����������������������������������������������������������������������������������������������������������������7... -
Seite 3: Vorbemerkung
1 Vorbemerkung Technische Daten, Zulassungen, Zubehör und weitere Informationen unter www�ifm�com 1.1 Verwendete Symbole ► Handlungsanweisung > Reaktion oder Ergebnis […] Bezeichnung von Tasten, Schaltflächen oder Anzeigen → Querverweis Wichtiger Hinweis Fehlfunktionen oder Störungen sind bei Nichtbeachtung möglich� Information Ergänzender Hinweis 2 Sicherheitshinweise •... -
Seite 4: Bestimmungsgemäße Verwendung
3 Bestimmungsgemäße Verwendung Das Interface verbindet IO-Link-fähige Sensoren mit einem PC und bietet über die IO-Link-Schnittstelle folgende Möglichkeiten: • Auslesen der aktuellen Parametereinstellung� • Parametrieren des Sensors� • Auslesen der aktuellen Messwerte und weiterer Prozesswerte� Das Interface ist nicht für den dauerhaften Einbau als Automatisierungsgerät geeignet�... -
Seite 5: Installation
► Interface über USB-Port an PC anschließen� ► USB-Stick LINERECORDER DEVICE am PC anschließen, alternativ die Downloadvariante LINERECORDER DEVICE abrufen� ► Die Installationsdatei "ifm Software�exe" ausführen� > Der Microsoft Windows® -Hardwareassistent wird gestartet� ► Den Anweisungen des Programms folgen� Dabei folgende Optionen auswählen: - Suchen nach lokal verfügbaren Treibern�... -
Seite 6: 5�2 Stromversorgung Über Zusätzliches Steckernetzteil
80 mA Strom, reicht die Stromversorgung über den USB-Port nicht aus� ► Beiliegendes Steckernetzteil ans Interface anschließen� 6 Inbetriebnahme E30390 ► Interface mit dem Sensor und einem USB-2�0-Port des PC verbinden (→ 5)� > Nach kurzer Initialisierungszeit versorgt das Interface den Sensor mit Betriebsspannung�... -
Seite 7: Betrieb
Schaltzustand des Digitalausganges CH2 (DI/D0) gelb leuchtend Schaltzustand des Digitalausganges Error leuchtend Fehler: (Kurzschluss, Datenübertragungsfehler, Überlast an DIO 1 (C/Q) oder DIO 2) 8 Technische Daten und Maßzeichnung Technische Daten und Maßzeichung unter www�ifm�com� Weitere Informationen unter www�ifm�com...
