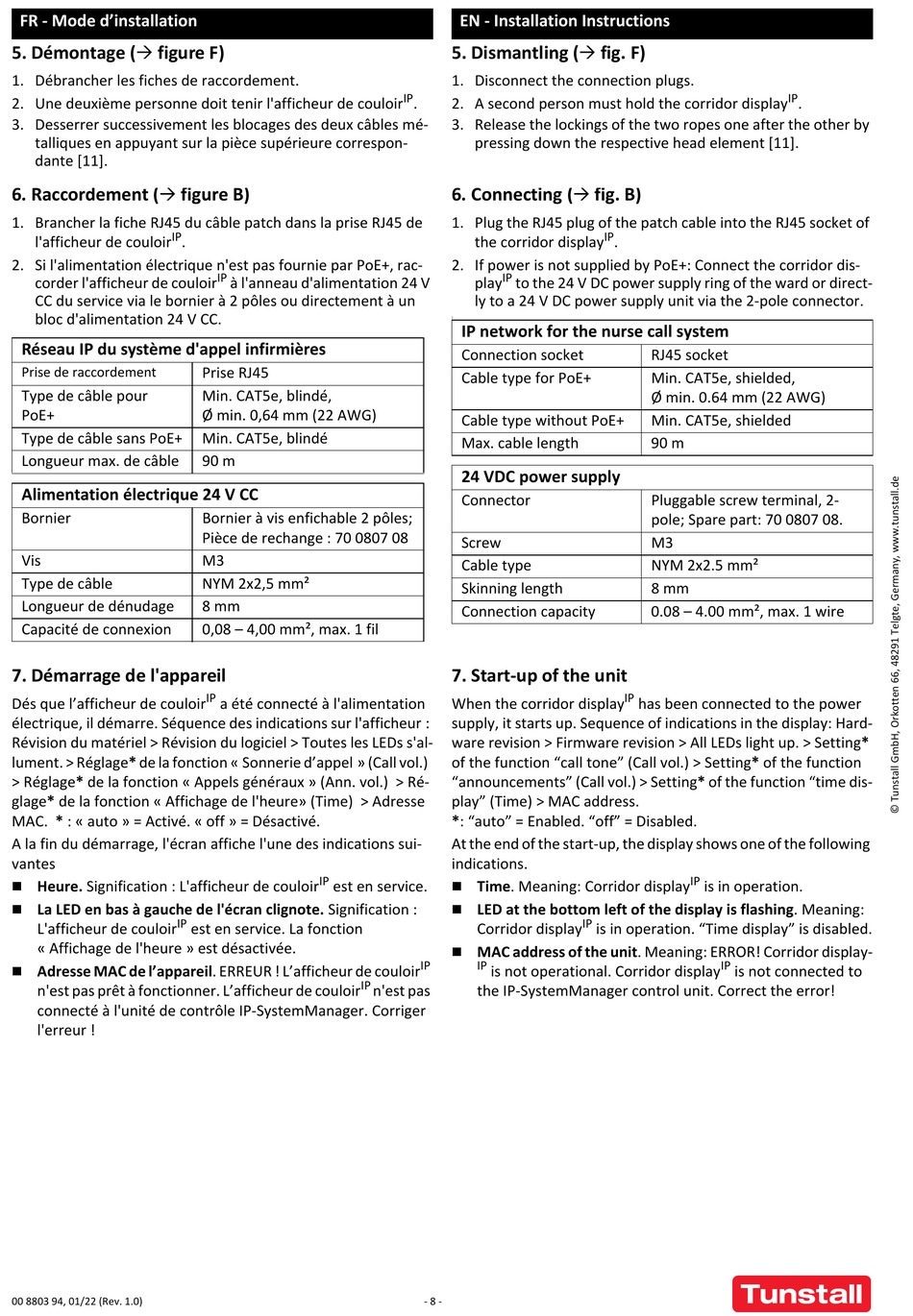

Tunstall FlurdisplayIP Alpha 16 Installationsanleitung Seite 8

FR - Mode d'installation

5. Démontage ( figure F)
1. Débrancher les fiches de raccordement.
2. Une deuxième personne doit tenir l'afficheur de couloir
3. Desserrer successivement les blocages des deux câbles mé-
talliques en appuyant sur la pièce supérieure correspon-
dante [11].

6. Raccordement ( figure B)
1. Brancher la fiche RJ45 du câble patch dans la prise RJ45 de
IP
l'afficheur de couloir .
2. Si l'alimentation électrique n'est pas fournie par PoE+, rac-
corder l'afficheur de couloir
CC du service via le bornier à 2 pôles ou directement à un
bloc d'alimentation 24 V CC.
Réseau IP du système d'appel infirmières
Prise de raccordement
Type de câble pour
PoE+
Type de câble sans PoE+
Longueur max. de câble
Alimentation électrique 24 V CC
Bornier
Vis
Type de câble
Longueur de dénudage
Capacité de connexion
7. Démarrage de l'appareil
Dés que l'afficheur de couloir
électrique, il démarre. Séquence des indications sur l'afficheur :
Révision du matériel > Révision du logiciel > Toutes les LEDs s'al-
lument. > Réglage* de la fonction « Sonnerie d'appel » (Call vol.)
> Réglage* de la fonction « Appels généraux » (Ann. vol.) > Ré-
glage* de la fonction « Affichage de l'heure» (Time) > Adresse
MAC. * : « auto » = Activé. « off » = Désactivé.
A la fin du démarrage, l'écran affiche l'une des indications sui-
vantes

Heure. Signification : L'afficheur de couloir

La LED en bas à gauche de l'écran clignote. Signification :
IP
L'afficheur de couloir
« Affichage de l'heure » est désactivée.

Adresse MAC de l'appareil. ERREUR ! L'afficheur de couloir
n'est pas prêt à fonctionner. L'afficheur de couloir
connecté à l'unité de contrôle IP-SystemManager. Corriger
l'erreur !
00 8803 94, 01/22 (Rev. 1.0)
IP
à l'anneau d'alimentation 24 V
Prise RJ45
Min. CAT5e, blindé,
Ø min. 0,64 mm (22 AWG)
Min. CAT5e, blindé
90 m
Bornier à vis enfichable 2 pôles;
Pièce de rechange : 70 0807 08
M3
NYM 2x2,5 mm²
8 mm
0,08 – 4,00 mm², max. 1 fil
IP
a été connecté à l'alimentation
IP
est en service.
est en service. La fonction
IP
EN - Installation Instructions
5. Dismantling (
1. Disconnect the connection plugs.
IP
. 2. A second person must hold the corridor display
3. Release the lockings of the two ropes one after the other by
pressing down the respective head element [11].
6. Connecting (
1. Plug the RJ45 plug of the patch cable into the RJ45 socket of
the corridor display
2. If power is not supplied by PoE+: Connect the corridor dis-
IP
play to the 24 V DC power supply ring of the ward or direct-
ly to a 24 V DC power supply unit via the 2-pole connector.
)
IP network for the nurse call system
Connection socket
Cable type for PoE+
Cable type without PoE+
Max. cable length
24 VDC power supply
Connector
Screw
Cable type
Skinning length
Connection capacity
7. Start-up of the unit
When the corridor display
supply, it starts up. Sequence of indications in the display: Hard-
ware revision > Firmware revision > All LEDs light up. > Setting*
of the function "call tone" (Call vol.) > Setting* of the function
"announcements" (Call vol.) > Setting* of the function "time dis-
play" (Time) > MAC address.
*: "auto" = Enabled. "off" = Disabled.
At the end of the start-up, the display shows one of the following
indications.

Time. Meaning: Corridor display

LED at the bottom left of the display is flashing. Meaning:
Corridor display

MAC address of the unit. Meaning: ERROR! Corridor display-
IP IP
is not operational. Corridor display
n'est pas the IP-SystemManager control unit. Correct the error!
- 8 -

fig. F)

fig. B)
IP
.
RJ45 socket
Min. CAT5e, shielded,
Ø min. 0.64 mm (22 AWG)
Min. CAT5e, shielded
90 m
Pluggable screw terminal, 2-
pole; Spare part: 70 0807 08.
M3
NYM 2x2.5 mm²
8 mm
0.08 – 4.00 mm², max. 1 wire
IP
has been connected to the power
IP
is in operation.
IP
is in operation. "Time display" is disabled.
IP
is not connected to
IP
.
