5 Elektroinstallation

Systemregler aufstecken

A

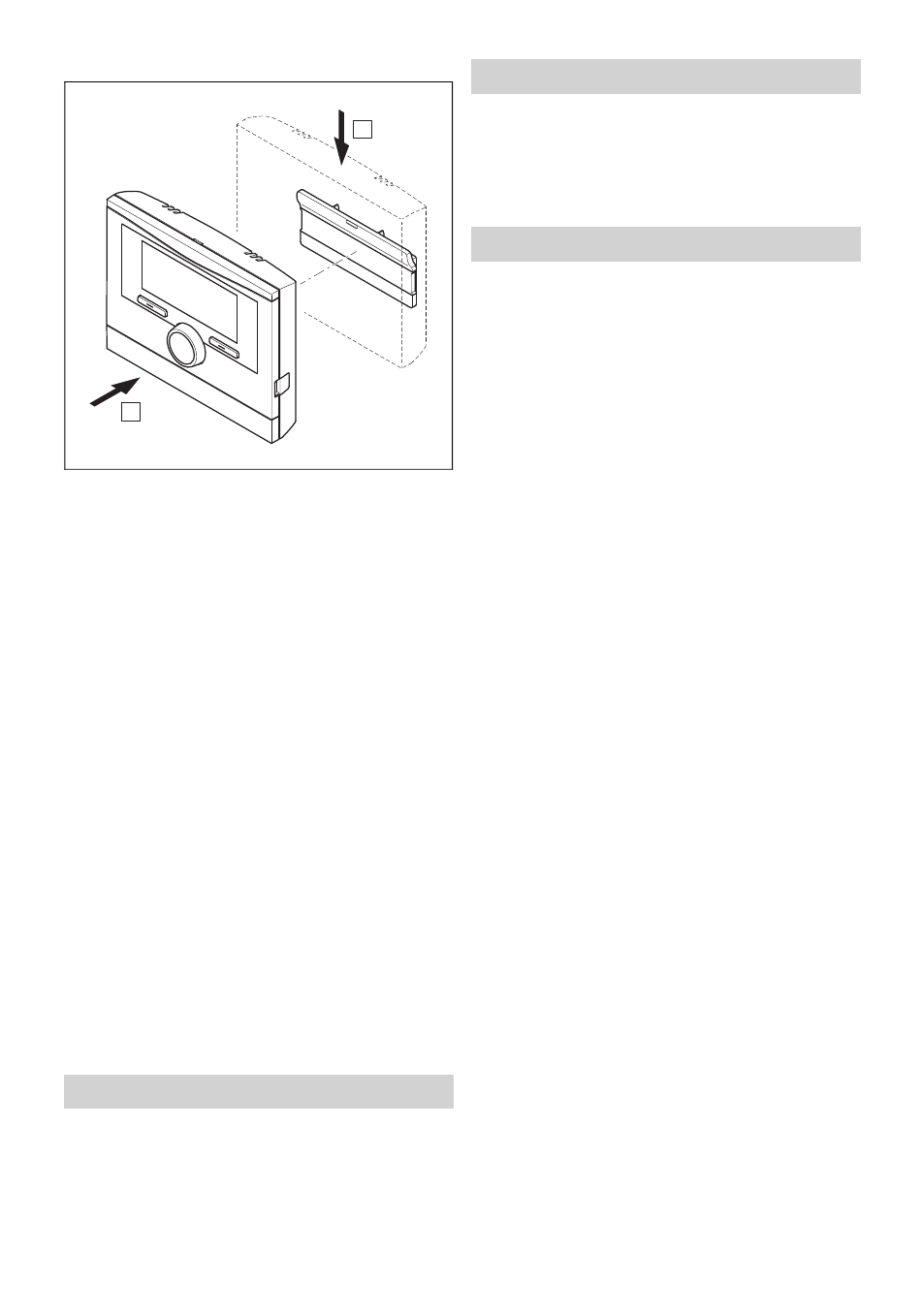

9. Stecken Sie den Systemregler gemäß der Abbildung
auf den Gerätehalter ein, bis er einrastet.
5 Elektroinstallation
Die Elektroinstallation darf nur von einer Elektrofachkraft
durchgeführt werden.
5.1

Polung

Wenn Sie die eBUS-Leitung anschließen, dann müssen Sie
nicht auf die Polung achten. Wenn Sie die Anschlussleitun-
gen vertauschen, dann ist die Kommunikation nicht beein-
trächtigt.
5.2 Funkempfängereinheit an Wärmeerzeuger
anschließen
1. Gehen Sie beim Öffnen des Schaltkastens des Wärme-
erzeugers vor, wie in der Installationsanleitung des
Wärmeerzeugers beschrieben.
2. Schließen Sie die eBUS-Leitung an die eBUS-Klemmen
im Wandsockel der Funkempfängereinheit an.
3. Schließen Sie die eBUS-Leitung an die eBUS-Klemmen
des Wärmeerzeugers an.
5.3 Funkempfängereinheit an Lüftungsgerät
anschließen
1. Gehen Sie beim Anschließen der Funkempfängerein-
heit an das Lüftungsgerät vor, wie in der Installations-
anleitung des Lüftungsgeräts beschrieben.
Bedingungen: Lüftungsgerät ohne VR 32 an den eBUS angeschlossen,
Lüftungsgerät ohne eBUS Wärmeerzeuger
▶
Schließen Sie die eBUS-Leitung an die eBUS-Klemmen
im Wandsockel der Funkempfängereinheit an.
▶
Schließen Sie die eBUS-Leitung an die eBUS-Klemmen
des Lüftungsgeräts an.
10
Bedingungen: Lüftungsgerät mit VR 32 an den eBUS angeschlossen,
Lüftungsgerät mit bis zu 2 eBUS Wärmeerzeugern
▶
Schließen Sie die eBUS-Leitung an die eBUS-Klemmen
B im Wandsockel der Funkempfängereinheit an.
▶
Schließen Sie die eBUS-Leitung an den eBUS des
Wärmeerzeugers an.
▶
Stellen Sie den Adressschalter des VR 32 im Lüftungs-
gerät auf Position 3 ein.
Bedingungen: Lüftungsgerät mit VR 32 an den eBUS angeschlossen,
Lüftungsgerät mit mehr als 2 eBUS Wärmeerzeugern
▶
Schließen Sie die eBUS-Leitung an die eBUS-Klemmen
im Wandsockel der Funkempfängereinheit an.
▶
Schließen Sie die eBUS-Leitung an den gemeinsamen
eBUS der Wärmeerzeuger an.
▶
Ermitteln Sie die höchst vergebene Position am
Adressschalter des VR 32 der angeschlossenen
Wärmeerzeuger.
▶
Stellen Sie den Adressschalter des VR 32 im Lüftungs-
gerät auf die nächst höhere Position ein.
6

Inbetriebnahme

6.1

Vorarbeiten zur Inbetriebnahme

Alle folgenden Vorarbeiten zur Inbetriebnahme der
Heizungsanlage sind erledigt:
–
Die Montage und Elektroinstallation von Systemregler,
Funkempfängereinheit und Außentemperaturfühler ist
abgeschlossen.
–
Die Empfangsstärke von Systemregler und Außentempe-
raturfühler ist ≥ 4.
–
Im Installationsassistenten befinden Sie sich bei der Ab-
frage Sind die Installationsassistenten aller System-
komponenten beendet? Zum Bestätigen OK drücken.
6.2

Heizungsanlage in Betrieb nehmen

Der Installationsassistent des Systemreglers führt Sie durch
eine Liste von Funktionen. Bei jeder Funktion wählen Sie
den Einstellwert aus, der zu der installierten Heizungsanlage
passt.
Die unten aufgeführten Funktionen müssen Sie nicht selbst
einstellen. Der Installationsassistent konfiguriert diese Funk-
tionen passend zu den eingegebenen Vorgaben.
6.2.1

Sind die Installationsassistenten aller

Systemkomponenten beendet? Zum
Bestätigen OK drücken
Sie haben die Möglichkeit noch nicht in Betrieb genommene
Systemkomponenten in Betrieb zu nehmen. Solange eine
Systemkomponente nicht in Betrieb genommen wurde, er-
kennt der Systemregler diese Systemkomponente nicht und
kann nicht mit dieser Systemkomponente kommunizieren.
6.2.2 eBUS-Komponenten werden gesucht ...bitte
warten...
Der Systemregler sucht nach Systemkomponenten, die über
den eBUS kommunizieren. Unter Gefundene Komponen-
ten erscheinen die Systemkomponenten, die der Systemreg-
ler erkennt. Der Systemregler zeigt nicht alle an den eBUS
angeschlossenen Systemkomponenten.
Installationsanleitung multiMATIC 0020237051_01
