Kommunikations-Ports
4.2 PoE-Ports
4.2
PoE-Ports
Der RUGGEDCOM RSG2100PF bietet standardmäßig zwei 10/100Base-TX Power over
Ethernet (POE)-Ports, die von einer externen Stromversorgung gespeist werden.
Jeder Port entspricht der IEEE 802.3af-Norm und verfügt über Autosensing und eine
automatische Stromabschaltung, wenn die Kabel getrennt werden.
Die PoE-Ports befinden sich in den Steckplätzen 9 und 10 .
Die insgesamt zulässige Leistungsbilanz für alle Ports beträgt 60 W. Wenn die exter-
ne Stromversorgung weniger als 75 W beträgt, können über das RUGGEDCOM
RSG2100PF -Betriebssystem bestimmte Port-Prioritäten festgelegt werden, um eine
Überschreitung der Leistungsbilanz zu vermeiden und um Ports mit geringer Priorität
zu deaktivieren, wenn die Nachfrage zu groß ist. Ports können auch aktiviert/deakti-
viert und mit einem Energiezeitplan versehen werden, um Strom zu sparen. Weite-
re Informationen finden Sie im RUGGEDCOM RSG2100PF-Benutzerhandbuch für den
RUGGEDCOM RSG2100PF.
Informationen zum Anschließen der externen Stromversorgung finden Sie in
"Anschließen der externen PoE-Stromversorgung (Seite
LEDs
Jeder Port verfügt über eine eigene LED, die den Zustand des Ports anzeigt.
Gelb (dauerhaft leuchtend)
Gelb (blinkend)
Aus
Pinbelegung

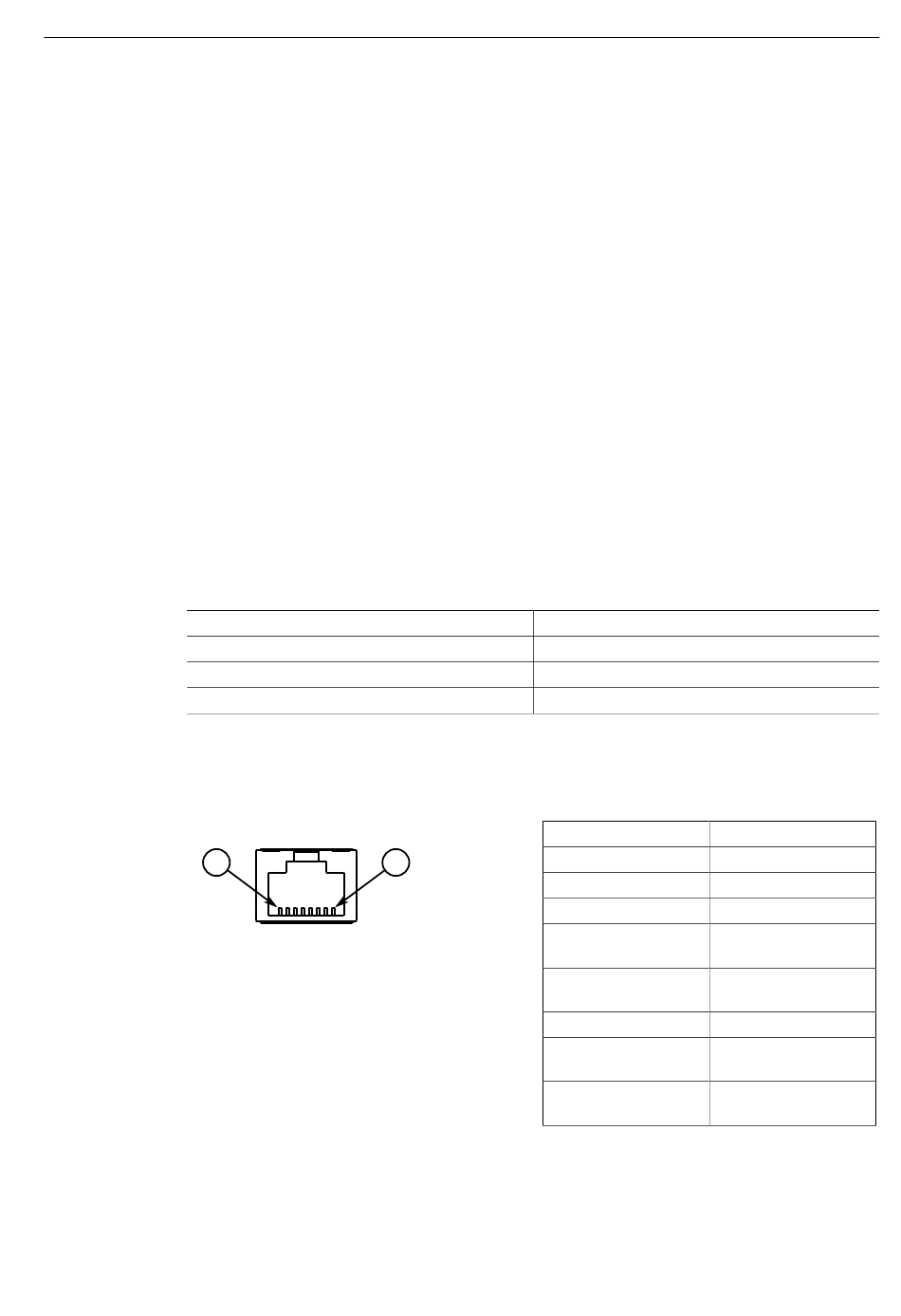

Die Pinbelegung für die PoE-Ports ist wie folgt:
8
Abbildung 4.5
26
Zustand
1
PoE-Pinbelegung Ether-
net-Port RJ45
16)".
Beschreibung
Verbindung hergestellt
Sendend/empfangend
Keine Verbindung erkannt
Pin
1
2
3
4
5
6
7
8
Montagehandbuch, 01/2020, C79000-G8900-1345-07
Beschreibung
RX + und Strom -
RX - und Strom -
TX + und Strom +
Reserviert (nicht
anschließen)
Reserviert (nicht
anschließen)
TX - und Strom +
Reserviert (nicht
anschließen)
Reserviert (nicht
anschließen)
RUGGEDCOM RSG2100PF
