Kommunikationsports
4.2 PoE-Ports
4.2

PoE-Ports

Der RUGGEDCOM RSG2100P besitzt zwei 10/100Base-TX Power-over-Ethernet (POE)
Standardports in Steckplatz 9 , sowie zwei zusätzliche Ports in Steckplatz 10 .
Die PoE-Ports entsprechen der IEEE 802.3af-Norm und verfügen über Autosensing
und eine automatische Stromabschaltung, wenn die Kabel getrennt werden.
Die PoE-Ports benötigen eine externe 48 V-DC-Stromversorgung. Informationen
zum Anschließen einer externen Stromversorgung finden Sie unter
externen PoE-Stromversorgung (Seite
Leistungsbilanz
Die insgesamt zulässige Leistungsbilanz für alle Ports beträgt 60 W. Wenn die
externe Stromversorgung weniger als 75 W beträgt, können über das RUGGEDCOM
RSG2100P -Betriebssystem bestimmte Port-Prioritäten festgelegt werden, um
eine Überschreitung der Leistungsbilanz zu vermeiden und um Ports mit geringer
Priorität zu deaktivieren, wenn die Nachfrage zu groß ist. Ports können auch aktiviert/
deaktiviert und mit einem Energiezeitplan versehen werden, um Strom zu sparen.
Weitere Informationen finden Sie im RUGGEDCOM ROS Konfigurationshandbuch für
RUGGEDCOM RSG2100P.
LEDs
Jeder Port verfügt über eine eigene LED, die den Portzustand anzeigt.
Gelb (dauerhaft leuchtend)
Gelb (blinkend)
Aus

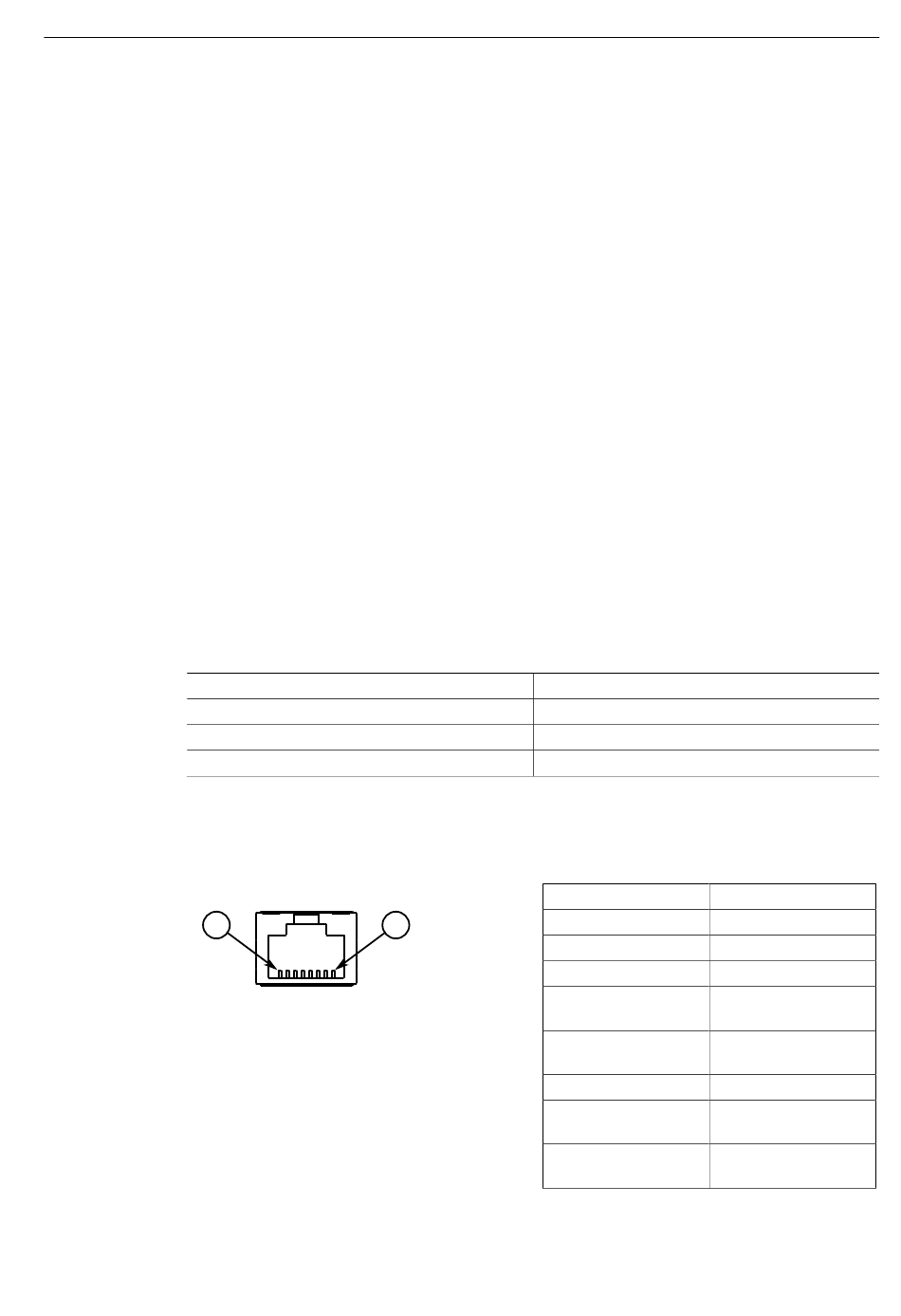

Pinbelegung
Die Pinbelegung für die PoE-Ports ist wie folgt:
8
Abbildung 4.5
26
16)".
Zustand
1
PoE-Pinbelegung Ethernet-
Port RJ45
Beschreibung
Verbindung hergestellt
Sendend/empfangend
Keine Verbindung erkannt
Pin
1
2
3
4
5
6
7
8
Montagehandbuch, 04/2021, C79000-G8900-1041-18
"Anschließen der
Beschreibung
RX + und Strom -
RX - und Strom -
TX + und Strom +
Reserviert (nicht
anschließen)
Reserviert (nicht
anschließen)
TX - und Strom +
Reserviert (nicht
anschließen)
Reserviert (nicht
anschließen)
RUGGEDCOM RSG2100P
