1

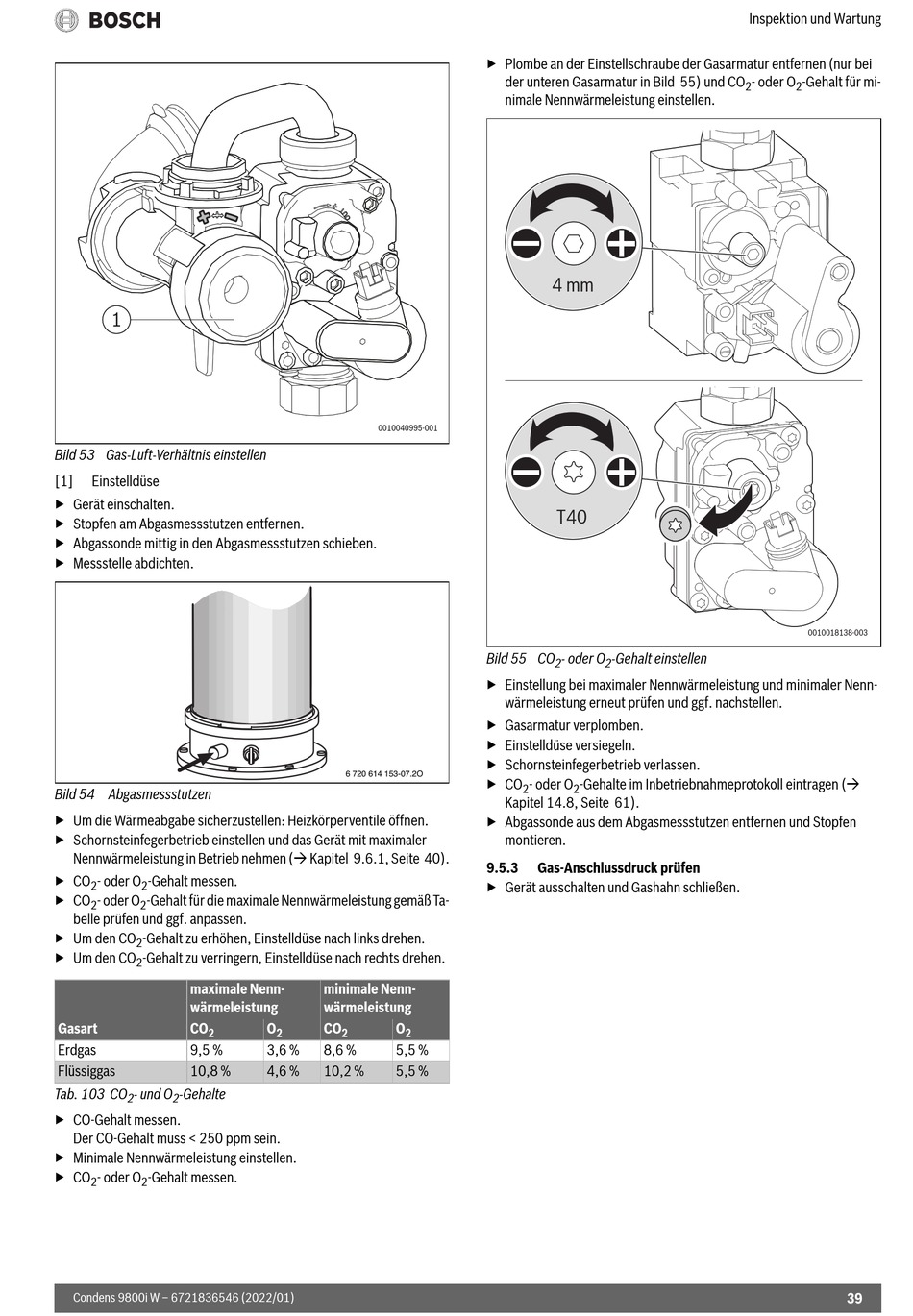

Bild 53 Gas-Luft-Verhältnis einstellen
[1] Einstelldüse
▶ Gerät einschalten.
▶ Stopfen am Abgasmessstutzen entfernen.
▶ Abgassonde mittig in den Abgasmessstutzen schieben.
▶ Messstelle abdichten.
Bild 54 Abgasmessstutzen
▶ Um die Wärmeabgabe sicherzustellen: Heizkörperventile öffnen.
▶ Schornsteinfegerbetrieb einstellen und das Gerät mit maximaler
Nennwärmeleistung in Betrieb nehmen ( Kapitel 9.6.1, Seite 40).
▶ CO - oder O -Gehalt messen.
2 2
▶ CO - oder O -Gehalt für die maximale Nennwärmeleistung gemäß Ta-
2 2
belle prüfen und ggf. anpassen.
▶ Um den CO -Gehalt zu erhöhen, Einstelldüse nach links drehen.
2
▶ Um den CO -Gehalt zu verringern, Einstelldüse nach rechts drehen.
2
maximale Nenn-
wärmeleistung
Gasart CO
2
Erdgas 9,5 %
Flüssiggas 10,8 %
Tab. 103 CO - und O -Gehalte
2 2
▶ CO-Gehalt messen.
Der CO-Gehalt muss < 250 ppm sein.
▶ Minimale Nennwärmeleistung einstellen.
▶ CO - oder O -Gehalt messen.
2 2
Condens 9800i W – 6721836546 (2022/01)
0010040995-001
6 720 614 153-07.2O
minimale Nenn-
wärmeleistung
O CO O
2 2 2
3,6 % 8,6 % 5,5 %
4,6 % 10,2 % 5,5 %
▶ Plombe an der Einstellschraube der Gasarmatur entfernen (nur bei
der unteren Gasarmatur in Bild 55) und CO
nimale Nennwärmeleistung einstellen.
4 mm
T40
Bild 55 CO - oder O -Gehalt einstellen
2 2
▶ Einstellung bei maximaler Nennwärmeleistung und minimaler Nenn-
wärmeleistung erneut prüfen und ggf. nachstellen.
▶ Gasarmatur verplomben.
▶ Einstelldüse versiegeln.
▶ Schornsteinfegerbetrieb verlassen.
▶ CO - oder O -Gehalte im Inbetriebnahmeprotokoll eintragen (
2 2
Kapitel 14.8, Seite 61).
▶ Abgassonde aus dem Abgasmessstutzen entfernen und Stopfen
montieren.
9.5.3 Gas-Anschlussdruck prüfen
▶ Gerät ausschalten und Gashahn schließen.
Inspektion und Wartung
- oder O -Gehalt für mi-
2 2
0010018138-003
