Inhaltszusammenfassung für TCL TS5000

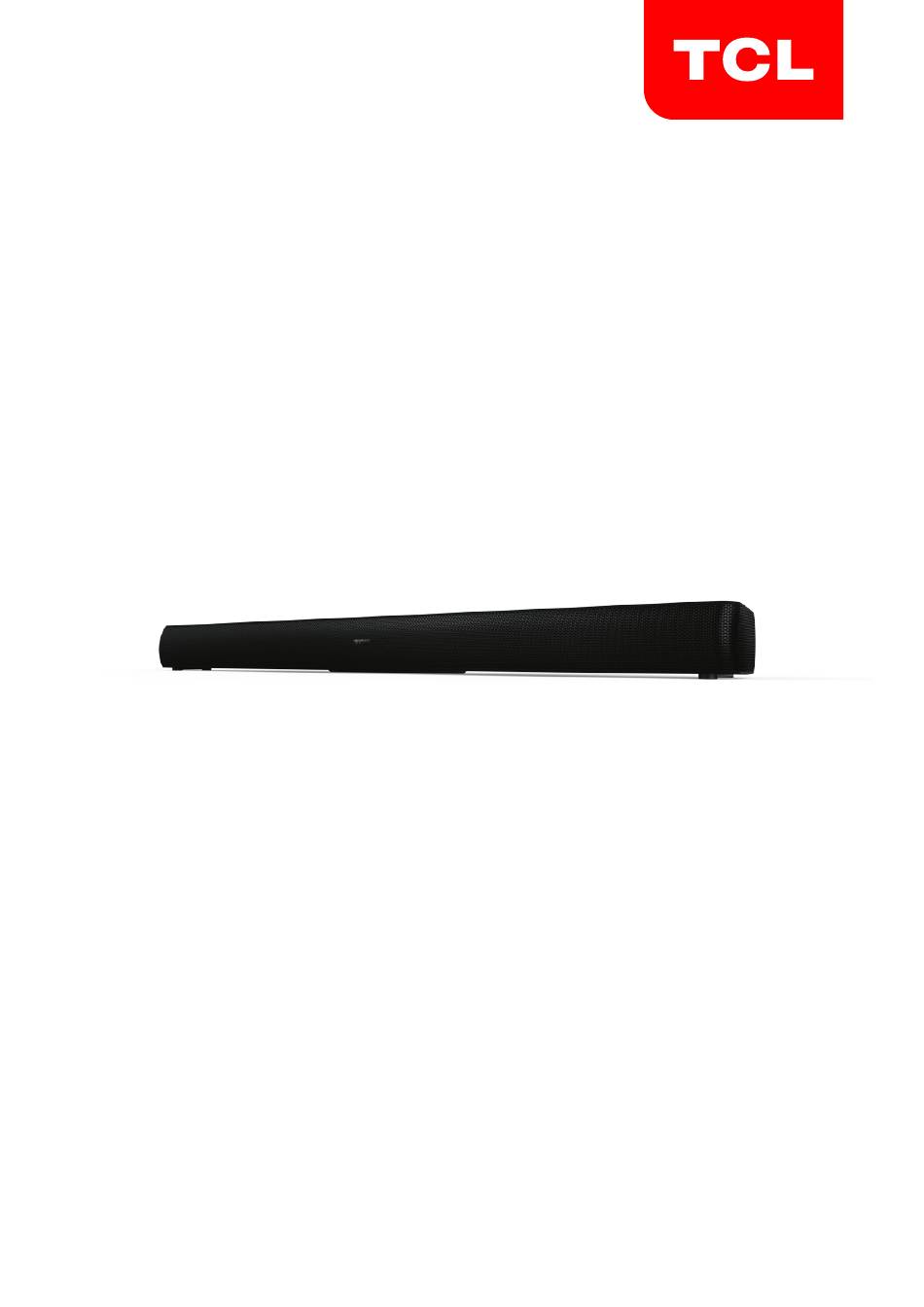

- Seite 1 2.0-Kanal-Heimkino-Soundbar TS5000 Bedienungsanleitung...
-
Seite 2: Produktregistrierung
Produktregistrierung Bitte registrieren Sie Ihre Anschaffung online unter www.tcl.com. Sollte es jemals erforderlich sein, erleichtert dies die Kontaktaufnahme zu Ihnen. Die Registrierung ist nicht für etwaige Garantieleistungen erforderlich. Produktinformation Bewahren Sie Ihre Quittung als Kaufnachweis auf und um Ihre Ansprüche auf Komponenten, die unter die Gewährleistung fallen, und Garantieleistungen geltend... -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis 1 Wichtige Sicherheitshinweise Wichtige Hinweise Wichtige Sicherheitshinweise 2 Willkommen Packungsinhalt Übersicht über die Soundbar (Hauptgerät) Übersicht der Fernbedienung Einrichten Ihrer Soundbar 3 Verbinden Ihrer Soundbar Anschließen des optischen Kabels Anschließen des 3,5-mm-Klinkenkabels Anschließen Ihrer Soundbar an die Stromversorgung 28 Verbinden Ihrer Soundbar mit einem Bluetooth- Gerät Anschließen des IR-Blasters... - Seite 4 5 Technische Daten 6 Hinweis Konformitätserklärung Entsorgung Ihres Altgeräts und der Batterie Markenzeichen 7 FAQ...
-
Seite 5: Wichtige Sicherheitshinweise
1 Wichtige Sicherheits- hinweise Wichtige Hinweise VORSICHT RISIKO EINES ELEKTRISCHEN SCHLAGS NICHT ÖFFNEN ACHTUNG: UM DAS RISIKO EINES ELEKTRISCHEN SCHLAGS ZU VERRINGERN, DARF DIE ABDECKUNG (ODER RÜCKBLENDE) NICHT ENTFERNT WERDEN. ES BEFINDEN SICH KEINE DURCH DEN BENUTZER ZU WARTENDEN TEILE IM INNEREN. LASSEN SIE SÄMTLICHE WARTUNGSARBEITEN VON QUALIFIZIERTEM WARTUNGSPERSONAL DURCHFÜHREN. - Seite 6 Vorhandensein einer nicht isolierten gefährlichen Spannung im Gehäuse des Produkts aufmerksam machen, die so groß sein kann, dass die Gefahr eines elektrischen Schlags besteht. Das Ausrufezeichen, das sich ebenfalls in einem gleichseitigen Dreieck befindet, soll den Benutzer auf wichtige Betriebs- und Wartungsanweisungen aufmerksam machen, die in den dem Produkt beiliegenden Unterlagen aufgeführt sind.
-
Seite 7: Wichtige Sicherheitshinweise
Warnhinweise Setzen•Sie•das•Produkt•weder•Regen•noch• • • Feuchtigkeit•aus,•um•die•Gefahr•eines•Brandes•oder• elektrischen•Schlags•zu•verringern.•Dieses•Produkt• darf•keinem•Tropf-•oder•Spritzwasser•ausgesetzt• werden.•Auch•dürfen•keine•mit•Flüssigkeiten•gefüllten• Gefäße•wie•Vasen•auf•oder•in•unmittelbarer•Nähe•des• Produkts•abgestellt•werden.• Das•Produkt•ist•instabil,•wenn•es•nicht•richtig• • • aufgestellt•oder•an•der•Wand•montiert•ist.•Beachten• Sie•unbedingt•die•in•der•Bedienungsanleitung• aufgeführten•Hinweise•zur•Wandmontage,•um•Ihre• Sicherheit•zu•gewährleisten. Die•Batterien•dürfen•keiner•übermäßigen•Hitze•wie• • • direkter•Sonneneinstrahlung,•Feuer•und•dergleichen• ausgesetzt•werden.• Wichtige Sicherheitshinweise Lesen•Sie•diese•Bedienungsanleitung - Lesen Sie vor • • Inbetriebnahme des Produkts sämtliche Sicherheits- und Bedienhinweise. Bewahren•Sie•diese•Anleitung•auf - Bewahren Sie die •... - Seite 8 Beachten•Sie•alle•Warnhinweise - Beachten Sie alle • • sich auf dem Produkt und in der Bedienungsanleitung befindlichen Warnhinweise. Befolgen•Sie•alle•Anweisungen - Befolgen Sie sämtliche • • Anweisungen im Hinblick auf Bedienung und Gebrauch. Verwenden•Sie•dieses•Gerät•nicht•in•der•Nähe•von• • • Wasser - Das Gerät darf nicht in der Nähe von Wasser oder in einer feuchten Umgebung wie, z.
- Seite 9 Verbindung am Stecker, zu Steckdosen und der Stelle, an der es aus dem Produkt austritt. Verwenden•Sie•nur•Zubehörteile, die vom Hersteller • • empfohlen wurden. Verwenden•Sie•das•Produkt•ausschließlich•mit•den• • • vom Hersteller angegeben oder den im Lieferumfang enthaltenen Wagen, Ständern, Stativen, Halterungen oder Tischen. Lassen Sie, sollten Sie einen Wagen verwenden, beim Bewegen der Kombination aus Wagen/Produkt Vorsicht walten, um Verletzungen durch Umkippen zu vermeiden.
-
Seite 10: Vorsichtsmaßnahmen Und Informationen Zur Entsorgung Der Batterien
Vorsichtsmaßnahmen Um einen elektrischen Schlag zu vermeiden, stecken • Sie den breiten Stift des Steckers in den breiten Schlitz der Steckdose und führen ihn vollständig ein. Dieses Produkt darf keinem Tropf- oder Spritzwasser • ausgesetzt werden. Platzieren Sie keine Gegenstände auf dem Produkt, •... - Seite 11 Sollten Sie die Batterien nicht gemäß der im Batteriefach • angegebenen Polarität einsetzen, kann dies die Nutzungsdauer der Batterien verkürzen oder zum Auslaufen der Batterien führen. Verwenden Sie gebrauchte und neue Batterien nicht zur • gleichen Zeit. Verwenden Sie auch keine Nickel-Cadmium- oder Nickel- •...
- Seite 12 Tragen oder lagern Sie Batterien nicht zusammen mit • anderen metallischen Gegenständen. Bei Nichtbefolgen können die Batterien kurzgeschlossen werden, auslaufen oder explodieren. Laden Sie Batterien keinesfalls auf, es sei denn, es • handelt sich um Akkus. Das Produkt bzw. die Fernbedienung kann eine Knopfzelle •...
- Seite 13 Installationsort Dieses Produkt ist so konzipiert, dass es auf einer • festen, ebenen Oberfläche steht. Sehen Sie davon ab das Produkt in einem Bücherregal oder Gestell unterzubringen, da so die Lüftungsschlitze, die das Produkt umgeben, verdeckt werden und sich die daraus resultierende Überhitzung negativ auf die Nutzungsdauer auswirkt.
-
Seite 14: Willkommen
2 Willkommen Herzlichen Glückwunsch zum Erwerb Ihrer neuen Soundbar von TCL! Nach dem Einrichten und Anschließen kommen Sie in den Genuss einer überragenden Klangqualität und eines modernen Designs, das perfekt zu Ihrem Home Entertainment System passt. Wir empfehlen, dass Sie sich diese Bedienungsanleitung sorgfältig durchlesen, da diese... - Seite 15 Wanddübel x 4 Silikonpolster x 2 Schnellstartanleitung Wandhalterung x 2 Befestigungsschraube (M4) Warranty Wandbefestigungsschraube (M3) x 2 Garantiekarte Schablone für Wandhalterung...
-
Seite 16: Übersicht Über Die Soundbar (Hauptgerät)
Übersicht über die Soundbar (Hauptgerät) OPTICAL 10 11 Drücken, um die Soundbar (Hauptgerät) einzuschalten oder in den Standby-Modus zu versetzen. Drücken, um aus den Modi AUX/Bluetooth/Optisch/USB die gewünschte Audioquelle auszuwählen. - Seite 17 Drücken, um die Bluetooth-Funktion zu aktivieren. Drücken, um den Lautstärkepegel zu erhöhen oder zu verringern. Sensor•für•die•Fernbedienung Dieser empfängt Signale von der Fernbedienung. LED-Anzeigen Rot: im Standby-Modus. Grün: im AUX-Modus. Blau: im Bluetooth-Modus. Orange: im optischen Modus. Weiß: im USB-Modus. Befestigungsschraube•der•Wandhalterung Optischer•Eingangsanschluss•...
-
Seite 18: Übersicht Der Fernbedienung
Übersicht der Fernbedienung Drücken, um die Soundbar einzuschalten oder in den Standby-Modus zu versetzen. Drücken, um die Stummschaltung des Tons zu aktivieren/deaktivieren. Source-Tasten•(Quelle)•-•AUX/OPTICAL/USB/ Drücken, um aus den verschiedenen Modi die gewünschte Audioquelle zu wählen. - Seite 19 Drücken, um den Lautstärkepegel zu erhöhen oder zu verringern. Drücken, um im Bluetooth-/USB-Modus zum vorherigen/nächsten Titel zu springen. /PAIR Drücken, um die Wiedergabe im Bluetooth-/USB- Modus zu starten/zu pausieren/fortzusetzen. Gedrückt halten, um im Bluetooth-Modus die Kopplungsfunktion zu aktivieren oder die Verbindung eines bereits gekoppelten Bluetooth-Geräts zu trennen.
-
Seite 20: Einrichten Ihrer Soundbar
Für Unfälle oder Schäden, die aus einer • unsachgemäßen Montage der Wandhalterungen und Schrauben, einer unzureichenden Festigkeit der Wand usw. resultieren, übernimmt TCL Entertainment Solutions Limited keine Haftung. Zur Montage werden zusätzliche Werkzeuge (nicht im • Lieferumfang enthalten) benötigt. - Seite 21 Drücken Sie die mitgelieferte Schablone der Wandhalterungen auf die Wandoberfläche. Sorgen Sie dafür, dass sich die für die Wandmontage vorgesehene Schablone mindestens 2 Zoll (5 cm) mittig unterhalb des Fernsehgeräts befindet. Verwenden Sie dazu eine Wasserwaage und achten Sie darauf, dass die Soundbar korrekt positioniert ist. Nehmen Sie nun das Klebeband und kleben Sie die Schablone fest an die Wand.
- Seite 22 > 5cm Setzen Sie in jede der 4 Schraubenbohrungen an der Wand einen der mitgelieferten Wanddübel ein. Anschließend können Sie die für die Wandhalterungen vorgesehenen Schrauben in die Wanddübel setzen. Vergessen Sie nicht, die Schrauben der Halterungen auch richtig festzuziehen. Kleben Sie bei Bedarf die Silikonpolster an die Wandhalterungen, um die Ausrichtung der Soundbar (Hauptgerät) noch ein wenig anzupassen.
- Seite 23 Ersetzen Sie nun die Schrauben an der Rückseite der Soundbar (Hauptgerät) durch die beiliegenden Wandbefestigungsschrauben. 735 mm Hängen Sie anschließend die Soundbar (Hauptgerät) in die Wandhalterungen ein.
- Seite 24 Hinweise Überprüfen Sie den Montageort, bevor Sie die Soundbar • an der Wand anbringen (siehe „Installationsort“ auf Seite 11). Sie sollten vielleicht in Erwägung ziehen, die Kabel • anzuschließen, noch bevor Sie die Soundbar an der Wand befestigen. Inbetriebnahme der Fernbedienung Die Batterie ist bereits in die Fernbedienung eingesetzt.
-
Seite 25: Ersetzen Der Batterie In Der Fernbedienung
Ersetzen der Batterie in der Fernbedienung Warnhinweise Es•besteht•Explosionsgefahr,•wenn•die•Batterie• • • unsachgemäß•ausgetauscht•wird.•Ersetzen•Sie•Batterie• nur•durch•eine•gleichen•oder•ähnlichen•Typs.• Das•Produkt/die•Fernbedienung•enthält•möglicherweise• • • eine•Knopfzelle,•die•verschluckt•werden•kann.•Bewahren• Sie•die•Batterie•deshalb•stets•außer•Reichweite•von• Kindern•auf!• Öffnen Sie das Batteriefach und entnehmen Sie die gebrauchte Batterie. Setzen Sie dann eine neue Lithium-CR2025-Batterie in das Batteriefach ein und achten Sie dabei auf die richtige Polarität (+/-). -
Seite 26: Verbinden Ihrer Soundbar
3 Verbinden Ihrer Soundbar Nachdem Sie sich für einen geeigneten Aufstellungs- bzw. Montageort der Soundbar (Hauptgerät) entschieden haben, können Sie sie nun mit Ihrem Fernsehgerät oder einem anderen kompatiblen Gerät verbinden und den Ton über Ihre Soundbar wiedergeben. Vergewissern Sie sich, dass Sie den Ton Ihres Fernsehgeräts oder eines anderen mit der Soundbar verbundenen Geräts stumm geschaltet haben. - Seite 27 Hinweis Sollte von der Soundbar (Hauptgerät) keine Tonausgabe • erfolgen und die orangefarbene LED schnell zu blinken beginnen, versuchen Sie, den PCM-Signalausgang Ihres Fernsehgeräts oder eines anderen mit der Soundbar verbundenen Geräts zu aktivieren. PCM wird in den meisten Geräten verwendet, um analoge Audiosignale in digitale Audiosignale umzuwandeln.
-
Seite 28: Anschließen Des 3,5-Mm-Klinkenkabels
So erzielen Sie mit dem optischen Kabel den bestmöglichen Klang: Drücken Sie die Taste Einstellungen auf der Fernbedienung Ihres TCL-Fernsehgeräts. Navigieren Sie zu den Toneinstellungen. Stellen Sie die TV-Lautsprecher auf Aus. Anschließen des 3,5-mm- Klinkenkabels Folgende Optionen stehen Ihnen zur Verfügung:... - Seite 29 • Schließen Sie das eine Ende des 3,5-Chinch-Kabels (separat erhältlich) an den AUX-Eingangsanschluss Ihrer Soundbar (Hauptgerät) und die anderen beiden Enden an die Ausgangsanschlüsse Ihres Fernsehgeräts. Kopfhörer...
-
Seite 30: Anschließen Ihrer Soundbar An Die Stromversorgung
Anschließen Ihrer Soundbar an die Stromversorgung Vergewissern Sie sich vor dem Anschließen der Soundbar an die Stromversorgung, dass Sie bereits alle anderen Anschlüsse vorgenommen haben. Stellen Sie sicher, dass die Versorgungsspannung den Sicherheitsvorschriften Ihres Landes entspricht (siehe „Technische Daten“ auf Seite 37). Schließen Sie nun den Adapter des mitgelieferten Netzkabels an den Netzeingang Ihrer Soundbar (Hauptgerät) und stecken Sie den Netzstecker in eine... -
Seite 31: Verbinden Ihrer Soundbar Mit Einem Bluetooth-Gerät
Soundbar befindet sich im Kopplungsmodus. Schalten Sie jetzt auch Ihr Bluetooth-Gerät ein und aktivieren Sie die Bluetooth-Funktion. Wählen Sie dann auf Ihrem Bluetooth-Gerät TCL• TS5000•aus der Liste der verfügbaren Geräte aus. ➜ Sie können nun deutlich mehrere Doppel-Signaltöne ➜ vernehmen. - Seite 32 Tipp Sollten Sie den Modellnamen TCL•TS5000 in der Liste • Ihres Bluetooth-Geräts nicht finden können, dann halten Sie auf der Fernbedienung die Taste /PAIR gedrückt. Sie werden sehen, dass die blaue LED schnell zu blinken beginnt. Die Soundbar (Hauptgerät) versetzt sich nun in den Kopplungsmodus.
-
Seite 33: Anschließen Des Ir-Blasters
Anschließen des IR-Blasters Sollte die Soundbar den IR-Empfänger des Fernsehgeräts blockieren, weil sie direkt davor aufgestellt wurde, können Sie beide Geräte über den mitgelieferten IR- Blaster miteinander verbinden, sodass die Soundbar nun die Signale von der Fernbedienung Ihres Fernsehgeräts empfangen kann. Schließen Sie dazu das eine Ende des mitgelieferten IR-Blasters an den IR-Blaster-Anschluss Ihrer Soundbar (Hauptgerät) an. -
Seite 34: Inbetriebnahme Ihrer Soundbar
4 Inbetriebnahme Ihrer Soundbar Bedienung Ihrer Soundbar über das sich auf der Oberseite befindliche Bedienfeld oder die Fernbedienung Vergewissern Sie sich, dass die Soundbar ordnungsgemäß an die Stromversorgung und die Ausgangsgeräte (Quellen) angeschlossen wurde. Drücken Sie auf der Oberseite der Soundbar (Hauptgerät) oder der Fernbedienung, um die Soundbar einzuschalten. - Seite 35 Die grüne LED leuchtet im AUX-Modus durchgehend. Die blaue LED leuchtet im Bluetooth-Modus durchgehend. Die blaue LED beginnt nun im Kopplungsmodus langsam zu blinken. Die blaue LED blinkt schnell. Kopplungsvorgang läuft Die orangefarbene LED im optischen Modus leuchtet durchgehend. Die weiße LED leuchtet im USB-Modus durchgehend.
-
Seite 36: Klangeinstellungen
Klangeinstellungen Genießen Sie Ihre Filme oder Musik mit optimalem Klang. • Drücken Sie , um den Lautstärkepegel anzupassen. • Drücken Sie auf der Fernbedienung, um den Ton stummzuschalten. Drücken Sie erneut, um die Stummschaltung zu deaktivieren. • Drücken Sie die EQ-Tasten (NEWS/MOVIE/MUSIC) auf der Fernbedienung, um den gewünschten Equalizer- Effekt (EQ) auszuwählen, während Sie die Nachrichten verfolgen, Filme schauen oder Musik hören. -
Seite 37: Wiedergabe Der Musik Eines Geräts Über Das Usb-Kabel
der Fernbedienung steuern. Drücken Sie auf /PAIR, um die Musikwiedergabe zu pausieren oder fortzusetzen. Drücken Sie auf / , um zum nächsten/vorherigen Titel zu springen. Hinweis Die Soundbar und Ihr Bluetooth-Gerät sollten sich nicht • mehr als 10 Meter voneinander entfernt befinden (ohne jegliche Hindernisse zwischen dem Bluetooth-Gerät und Ihrer Soundbar). - Seite 38 Vorgang LED-Anzeigen Musikwiedergabe läuft. Die weiße LED beginnt durchgehend zu leuchten. Die weiße LED leuchtet Drücken Sie , um die durchgehend. Wiedergabe zu pausieren. Drücken Sie auf Die weiße LED leuchtet oder , um zum durchgehend. vorherigen/nächsten Titel zu springen.
-
Seite 39: Technische Daten
5 Technische Daten Soundbar (Hauptgerät) • Netzteil: 100 – 240 V Wechselstrom, 50/60 Hz • Stromverbrauch: 25 W • Stromverbrauch im Standby-Modus: < 0,5 W • Widerstand: 8 Ω • Frequenzgang: 150 Hz – 20 kHz • Abmessungen (B x H x T): 800 x 66 x 84 mm •... -
Seite 40: Hinweis
6 Hinweis Konformitätserklärung Hiermit erklärt TCL Entertainment Solutions Limited, dass dieses Produkt den grundlegenden Anforderungen und anderen relevanten Bestimmungen der Richtlinie 2014/53/EU entspricht. Die vollständige Konformitätserklärung finden Sie unter www.tcl.com. Entsorgung Ihres Altgeräts und der Batterie Ihr Produkt wurde mit hochwertigen Materialien und Komponenten entwickelt und hergestellt, die recycelt und wiederverwendet werden können. - Seite 41 Dieses Symbol bedeutet, dass das Produkt eine Batterie im Sinne der europäischen Richtlinie 2013/56/EU enthält, die nicht im normalen Hausmüll entsorgt werden darf. Informieren Sie sich über das örtliche getrennte Sammelsystem für Elektro- und Elektronikprodukte und Batterien. Befolgen Sie die örtlichen Vorschriften und entsorgen Sie das Produkt und die Batterien nicht im normalen Hausmüll.
-
Seite 42: Markenzeichen
Markenzeichen Bluetooth Die Bluetooth®-Wortmarke und -Logos sind eingetragene Marken der Bluetooth SIG, Inc. und werden von der TCL Corporation unter Lizenz verwendet. Andere Marken und Handelsnamen sind Eigentum ihrer jeweiligen Inhaber. Dolby Audio Hergestellt unter Lizenz von Dolby Laboratories. Dolby, Dolby Audio und das Doppel-D-Symbol sind eingetragene Marken von Dolby Laboratories. -
Seite 43: Faq
7 FAQ Kein Strom • Stellen Sie sicher, dass das Netzkabel ordnungsgemäß mit der Stromversorgung und dem Eingangsanschluss (Wechselstrom) verbunden ist. • Vergewissern Sie sich, dass die Stromversorgung nicht defekt ist. • Stellen Sie sicher, dass die Soundbar eingeschaltet ist. Kein Ton •... - Seite 44 Auf Ihrem Bluetooth-Gerät lässt sich nicht der Bluetooth- Name dieser Soundbar finden. • Überprüfen Sie, ob die Bluetooth-Funktion auf Ihrem Bluetooth-Gerät aktiviert ist. • Stellen Sie sicher, dass die Soundbar mit Ihrem Bluetooth-Gerät gekoppelt ist. Weitere Unterstützung erhalten Sie unter www.tcl.com...
-
Seite 45: Setzen Sie Sich Bei Fragen Mit Uns In Verbindung
Setzen Sie sich bei GERNE Fragen mit uns in Verbindung VORSICHT BEI DER DEMONTAGE DER SOUNDBAR 2019 © TCL Entertainment Solutions Limited. Alle Rechte vorbehalten. Dieses Produkt wurde von TCL Entertainment Solutions Limited hergestellt und wird unter dessen Verantwortung vertrieben. TS5000_EU_DE_UM_V1.0...
