TCL 6100 Serie Bedienungsanleitung

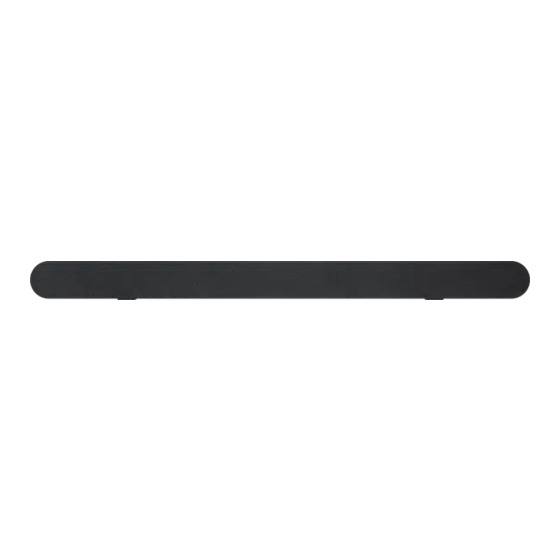

2.0-kanal-soundbar mit dolby audio
Vorschau anzeigen
1
Inhalt
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
Inhaltsverzeichnis

Quicklinks

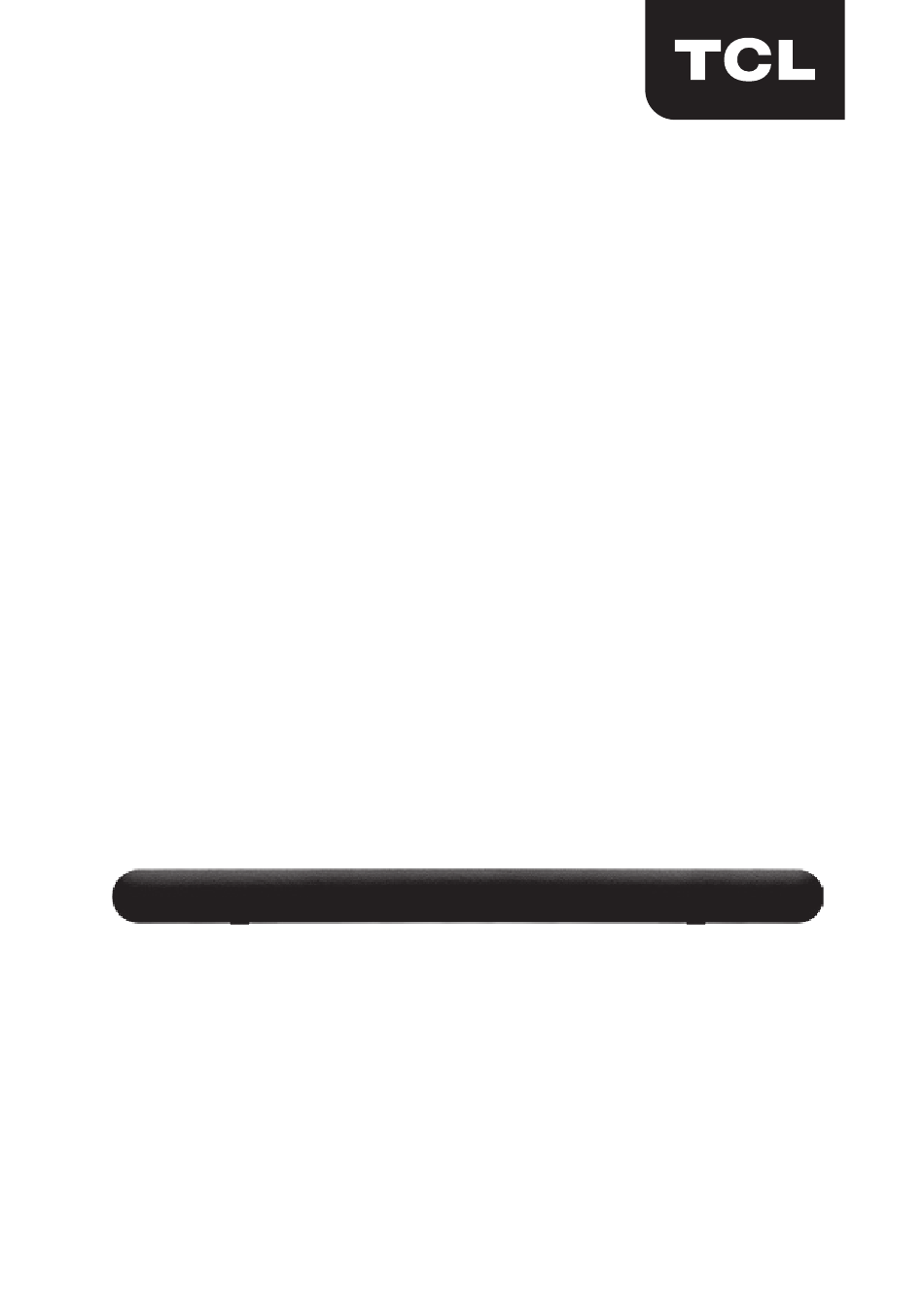

2.0-Kanal-Soundbar mit Dolby Audio
Serie 6100
Bedienungsanleitung
Inhaltsverzeichnis
loading

Verwandte Anleitungen für TCL 6100 Serie

Inhaltszusammenfassung für TCL 6100 Serie

  • Seite 1 2.0-Kanal-Soundbar mit Dolby Audio Serie 6100 Bedienungsanleitung...

  • Seite 2: Inhaltsverzeichnis

    Inhaltsverzeichnis 1 Vor der Aufstellung und Inbetriebnahme ....2 Willkommen .............. Verpackungsinhalt .............4 Übersicht über die Soundbar ..........6 Übersicht der Fernbedienung ..........8 Einrichten Ihrer Soundbar ..........10 Befestigen Ihrer Soundbar an der Wand ......10 Einsetzen/Ersetzen der Batterien in der Fernbedienung .15 3 Verbinden Ihrer Soundbar ........
  • Seite 3 5 Technische Daten ............ 6 Hinweise ..............Konformitätserklärung .............32 Entsorgen Ihres Altgeräts und der Batterie/des Akkus ..32 Warenzeichen ..............34 7 FAQ .................

  • Seite 4: Vor Der Aufstellung Und Inbetriebnahme

    1 Vor der Aufstellung und Inbetriebnahme • Lesen und beachten Sie sämtliche der in der Bedienungsanleitung enthaltenen • Diese Soundbar ist ausschließlich zur Verwendung in Innenräumen vorgesehen. Sollte das Produkt versehentlich mit kleinen Mengen Wasser in Kontakt kommen, ziehen Sie umgehend den Netzstecker und entfernen Sie das Wasser mit einem trockenen Tuch.

  • Seite 5: Willkommen

    2 Willkommen Vielen Dank, dass Sie sich zum Kauf unserer neuen TCL Soundbar entschieden haben! Nach dem Einrichten und Anschließen kommen Sie in den Genuss einer überragenden Klangqualität und eines modernen Designs, das perfekt zu Ihrem Home Entertainment System passt. Es ist empfehlenswert, dass Sie sich diese Bedienungsanleitung durchlesen, die Sie beim ordnungsgemäßen und...
  • Seite 6 Netzkabel 2 x Wanddübel 2 x Wandmontageschrauben 2 x Wandhalterung Safety instructions Merkblatt mit Kurzanleitung Sicherheitshinweisen Schablone für die Wandmontage...

  • Seite 7: Übersicht Über Die Soundbar

    Übersicht über die Soundbar AC IN ~AC IN Drücken, um die Soundbar einzuschalten oder in den Standby-Modus zu versetzen. Drücken, um aus den Modi HDMI/Optisch/AUX/USB/ Bluetooth die gewünschte Audioquelle auszuwählen. Drücken, um die Bluetooth-Funktion zu aktivieren. Halten Sie diese Taste gedrückt, um die Soundbar in den Kopplungsmodus zu versetzen.
  • Seite 8 Drücken Sie die Taste, um den Lautstärkepegel zu erhöhen oder zu verringern. 5 LED-Anzeige Rot: im Standby-Modus. Violett: im HDMI ARC-Modus. Grün: im AUX-Modus. Blau: im Bluetooth-Modus. Gelb: im optischen Modus. Cyan: im USB-Modus. 6 LED-Anzeige für den Klangmodus Die LED-Anzeige beginnt beim Umschalten zwischen den Klangmodi MUSIK / FILM / TV zu blinken.

  • Seite 9: Übersicht Der Fernbedienung

    Übersicht der Fernbedienung Drücken, um die Soundbar einzuschalten oder in den Standby-Modus zu versetzen. Halten Sie diese Taste gedrückt, um die Werkseinstellungen der Soundbar wiederherzustellen. Drücken, um die Stummschaltung des Tons zu aktivieren/ deaktivieren. Drücken Sie die Taste, um den Lautstärkepegel zu erhöhen oder zu verringern.
  • Seite 10 Drücken, um die Wiedergabe im Bluetooth-/USB-Modus zu starten/zu pausieren/fortzusetzen. Halten Sie die Taste bei aktiviertem Bluetooth-Modus drei Sekunden lang gedrückt, um die bestehende Bluetooth-Verbindung zu trennen und den Kopplungsvorgang erneut einzuleiten. Drücken, um im Bluetooth-/USB-Modus zum vorherigen oder nächsten Titel zu springen. Drücken, um aus den Modi HDMI/Optisch/AUX/USB/ Bluetooth die gewünschte Audioquelle auszuwählen.

  • Seite 11: Einrichten Ihrer Soundbar

    • Für Unfälle oder Schäden, die sich aus einer unsachgemäßen Montage der Wandhalterungen und Schrauben, einer unzureichenden Festigkeit der Wand usw. ergeben, übernimmt TCL Overseas Marketing Limited keine Haftung. • Für die Montage wird zusätzliches Werkzeug (nicht im Lieferumfang enthalten) benötigt.
  • Seite 12 Legen Sie die mitgelieferte Schablone für die Wandmontage auf die gewünschte Stelle an der Wand. Sorgen Sie dafür, dass sich die für die Wandmontage vorgesehene Schablone mittig und mindestens 5 cm unterhalb des Fernsehgeräts befindet. Verwenden Sie dazu eine Wasserwaage und achten Sie darauf, dass die Schablone möglichst genau ausgerichtet ist.
  • Seite 13 > 5cm Schrauben Sie jetzt die Gummifüße von der Soundbar ab. (Bewahren Sie sie für den späteren Gebrauch sicher auf.) Montieren Sie dann die beiden Wandhalterungen an die Soundbar. Anschließend können Sie die vorgesehenen Schrauben in die Wanddübel setzen. Ziehen Sie nun die Schrauben an, aber sorgen Sie dafür, dass 4 mm zwischen den Schraubenköpfen und der Wand frei bleiben.
  • Seite 14 513mm Hängen Sie die Soundbar anschließend in die Schrauben ein.
  • Seite 15 Hinweise • Überprüfen Sie noch ein letztes Mal den Montageort, bevor sie die Soundbar endgültig an der Wand montieren (siehe „Befestigen Ihrer Soundbar an der Wand“ auf Seite 10). • Möglicherweise ist es besser, vor der Wandmontage der Soundbar die Kabel anzuschließen.

  • Seite 16: Einsetzen/Ersetzen Der Batterien In Der Fernbedienung

    Einsetzen/Ersetzen der Batterien in der Fernbedienung Warnhinweise • Es besteht Explosionsgefahr, wenn die Batterie nicht ordnungsgemäß ersetzt wird. Tauschen Sie die Batterien nur gegen Batterien des gleichen Typs aus. Öffnen Sie das Batteriefach und nehmen Sie bei Bedarf die gebrauchte Batterien heraus. Setzen Sie dann zwei neue AAA-Batterien in das Batteriefach ein und achten Sie dabei auf die richtige Polarität (+/-).

  • Seite 17: Verbinden Ihrer Soundbar

    3 Verbinden Ihrer Soundbar Nachdem Sie sich für einen geeigneten Aufstellungs- bzw. Montageort der Soundbar (Hauptgerät) entschieden haben, können Sie sie nun mit Ihrem Fernsehgerät oder einem anderen kompatiblen Gerät verbinden und den Ton über Ihre Soundbar wiedergeben. Vergewissern Sie sich, dass Sie den Ton Ihres Fernsehgeräts oder des mit der Soundbar verbundenen Geräts stummgeschaltet haben.
  • Seite 18 Befolgen Sie die nachfolgend aufgeführten Schritte, um mit dem HDMI-Kabel den bestmöglichen Klang zu erzielen: Verbinden Sie Ihre Soundbar mit dem mit (ARC) gekennzeichneten HDMI-Eingang Ihres TCL-Fernsehgeräts. Drücken Sie die Taste Einstellungen auf der Fernbedienung Ihres TCL-Fernsehgeräts. Navigieren Sie zu den Systemeinstellungen.

  • Seite 19: Anschließen Mittels Eines Optischen Kabels

    Anschließen mittels eines optischen Kabels Entfernen Sie, sofern erforderlich, zunächst einmal die Schutzabdeckungen des optischen Kabels. Schließen Sie dann ein Ende des optischen Kabels an die optische Eingangsbuchse Ihrer Soundbar und das andere Ende an die optische Eingangsbuchse Ihres Fernsehgeräts oder eines anderen mit der Soundbar verbundenen Geräts an.

  • Seite 20: Einrichten Ihrer Soundbar, Wenn Sie Ein Optisches Kabel Benutzen

    Um mit dem optischen Kabel den bestmöglichen Klang zu erhalten: Drücken Sie zunächst einmal die zum Aufrufen der Einstellungen vorgesehene Taste auf der Fernbedienung Ihres TCL-Fernsehgeräts. Navigieren Sie dann zur Option Ton, die unter den Einstellungen aufgelistet ist. Entfernen Sie den Haken bei der Option „TV- Lautsprecher aktiviert“.

  • Seite 21: Anschließen Mittels Eines 3,5-Mm-Klinkenkabels

    Anschließen mittels eines 3,5-mm-Klinkenkabels Folgende Optionen stehen Ihnen zur Verfügung: • Schließen Sie ein Ende des 3,5-mm-Klinkenkabels an den AUX-Eingangsanschluss Ihrer Soundbar und das andere Ende an den Kopfhörer- oder Audioausgang Ihres Fernsehgeräts oder eines anderen mit der Soundbar verbundenen Geräts an. Dadurch wird der von den in Ihrem Fernsehgerät verbauten Lautsprechern ausgegebene Ton deaktiviert.

  • Seite 22: Anschließen Ihrer Soundbar An Die Stromversorgung

    Anschließen Ihrer Soundbar an die Stromversorgung Vergewissern Sie sich vor dem Anschließen der Soundbar an die Stromversorgung, dass alle anderen benötigten Anschlüsse durchgeführt worden sind. Stellen Sie sicher, dass die Versorgungsspannung den in Ihrem Land geltenden Vorschriften zur Betriebssicherheit entspricht (siehe „Technische Daten“ auf Seite 31) Schließen Sie das eine Ende des mitgelieferten Netzkabels an der Netzbuchse Ihrer Soundbar und das andere Ende an einer Netzsteckdose an.

  • Seite 23: Verbinden Ihrer Soundbar Mit Einem Bluetooth-Gerät

    Die blaue LED blinkt schnell. Die Soundbar befindet sich jetzt im Kopplungsmodus. Schalten Sie Ihr Bluetooth-Gerät ein und aktivieren Sie dessen Bluetooth-Funktion. Wählen Sie dann auf Ihrem Bluetooth-Gerät TCL 6100 aus der Liste der verfügbaren Geräte aus. Sie können nun deutlich mehrere Doppel-Signaltöne vernehmen.
  • Seite 24 Tipp Sollten Sie den Modellnamen TCL 6100 in der Liste Ihres • Bluetooth-Geräts nicht finden können, dann halten Sie auf der Fernbedienung die Taste gedrückt. Sie werden sehen, dass die blaue LED schnell zu blinken beginnt. Die Soundbar versetzt sich nun in den Kopplungsmodus.

  • Seite 25: Bedienen Ihrer Soundbar

    4 Bedienen Ihrer Soundbar Bedienung Ihrer Soundbar über das sich auf der Oberseite befindliche Bedienfeld oder die Fernbedienung Vergewissern Sie sich, dass die Soundbar ordnungsgemäß an die Stromversorgung und die Ausgangsgeräte (Quellen) angeschlossen wurde. Drücken Sie die Taste auf der Oberseite der Soundbar oder auf der Fernbedienung, um zur richtigen Quelle zu wechseln.
  • Seite 26 LED-Anzeigen Source-Modus (Quelle) Die gelbe LED blinkt dreimal Soundbar empfängt Dolby Audio Das PCM-Audioformat wird nicht auf dem Display angezeigt. Hinweis • Wird innerhalb von 10 Sekunden nach dem Einschalten der Soundbar weder eine Taste der Soundbar noch eine Taste der Fernbedienung betätigt, erlöschen alle der in der Soundbar integrierten LED-Anzeigen.

  • Seite 27: Klangeinstellungen

    Klangeinstellungen Genießen Sie Ihre Filme oder Musik mit optimalem Klang. • Drücken Sie , um den Lautstärkepegel anzupassen. • Drücken Sie auf der Fernbedienung, um den Ton stummzuschalten. Drücken Sie erneut, um die Stummschaltung zu deaktivieren. • Drücken Sie die EQ-Tasten (MOVIE/MUSIC/TV) auf der Fernbedienung, um beim Fernsehen, Filme schauen oder Hören von Musik den gewünschten Equalizer-Effekt (EQ) auszuwählen.
  • Seite 28 Symbol Bedeutung LED-Anzeigen MUSIK Auswahl des FILM Equalizer-Effekts (EQ) FERNSEHEN...

  • Seite 29: Musikwiedergabe Über Ihr Bluetooth-Gerät

    Musikwiedergabe über Ihr Bluetooth- Gerät Vergewissern Sie sich, dass Ihr Gerät A2DP und/oder AVRCP unterstützt. Schlagen Sie für Informationen hierzu in den technischen Daten Ihres Geräts nach. Koppeln Sie dann Ihr Bluetooth-Gerät mit der Soundbar (siehe „Verbinden Ihrer Soundbar mit einem Bluetooth- Gerät“...

  • Seite 30: Wiedergeben Von Musik Über Das Usb-Kabel Oder Von Einem Datenträger

    Wiedergeben von Musik über das USB-Kabel oder von einem Datenträger Schließen Sie zunächst das USB-Gerät an den USB-A-Anschluss Ihrer Soundbar an. Halten Sie dann die sich an der Soundbar oder auf der Fernbedienung befindliche Taste gedrückt, bis die cyanfarbene LED zu leuchten beginnt. Sie können nun Musik über die Soundbar wiedergeben.
  • Seite 31 Bedeutung LED-Anzeigen Musikwiedergabe läuft. Die cyanfarbene LED leuchtet durchgehend. Drücken Sie , um die Die cyanfarbene LED blinkt. Wiedergabe zu pausieren. Tipp • Diese Soundbar unterstützt USB-Geräte, die eine Speicherkapazität von maximal 32 GB aufweisen und auf denen Audiodateien in den Formaten MP3 gespeichert sind.

  • Seite 32: Technische Daten

    5 Technische Daten Soundbar • Netzteil: 100 – 240 V Wechselstrom, 50/60 Hz • Leistungsaufnahme: 20 W • Stromverbrauch im Standby-Modus: ≤ 0,5 W • Widerstand: 6 Ω • Frequenzgang: 150 Hz – 20 kHz • Abmessungen (B x H x T): 800 x 62 x 107 mm •...

  • Seite 33: Hinweise

    6 Hinweise Konformitätserklärung Hiermit erklärt TCL Overseas Marketing Limited, dass dieses Produkt sowohl den grundlegenden Anforderungen als auch den übrigen einschlägigen Bestimmungen der Richtlinie 2014/53/EU entspricht. Die vollständige Konformitätserklärung finden Sie unter www.tcl.com. Entsorgen Ihres Altgeräts und der Batterie/des Akkus...
  • Seite 34 Dieses Symbol weist darauf hin, dass dieses Produkt eine Batterie enthält, die unter die EU-Richtlinie 2013/56/EU fällt und somit nicht über den gewöhnlichen Haushaltsmüll entsorgt werden darf. Informieren Sie sich über das örtliche getrennte Sammelsystem für Elektro- und Elektronikprodukte und Batterien. Befolgen Sie die örtlichen Vorschriften und entsorgen Sie sowohl das Produkt als auch die Batterien niemals über den normalen Haushaltsmüll.

  • Seite 35: Warenzeichen

    Warenzeichen Die Bluetooth®-Wortmarke und -Logos sind eingetragene Warenzeichen im Eigentum von Bluetooth SIG, Inc. Jede Verwendung dieser Marken durch die TTE Corporation erfolgt unter Lizenz. Andere Warenzeichen und Handelsnamen befinden sich im Eigentum der jeweiligen Inhaber. Hergestellt unter Lizenz von Dolby Laboratories. Dolby, Dolby Audio und das Doppel-D-Symbol sind eingetragene Marken von Dolby Laboratories Licensing Corporation.

  • Seite 36: Faq

    7 FAQ Kein Strom • Vergewissern Sie sich, dass das Netzkabel ordnungsgemäß mit der Stromversorgung und der Netzbuchse des Geräts verbunden ist. • Vergewissern Sie sich, dass die Stromversorgung nicht defekt ist. • Vergewissern Sie sich, dass die Soundbar eingeschaltet ist. Kein Ton •...
  • Seite 37 Ein verzerrter Klang wird wiedergegeben. • Stellen Sie sicher, dass alle Kabel richtig angeschlossen sind. • Vergewissern Sie sich, dass Sie die richtige Signalquelle ausgewählt haben. • Vergewissern Sie sich, dass das Fernsehgerät stummgeschaltet ist, wenn Sie Audio über Ihr Fernsehgerät wiedergeben.

  • Seite 38: Wir Sind Immer Für Sie Da

    TCL-KUNDENDIENST: Unterstützung erhalten Sie unter www.tcl.com WIR SIND IMMER FÜR SIE DA Setzen Sie sich bei Fragen zuerst mit uns in Verbindung SEIEN SIE BEIM ABBAUEN DER SOUNDBAR VORSICHTIG Copyright © 2020 TCL. Alle Rechte vorbehalten. TS6100_EU_DE_UM_V1.0...
