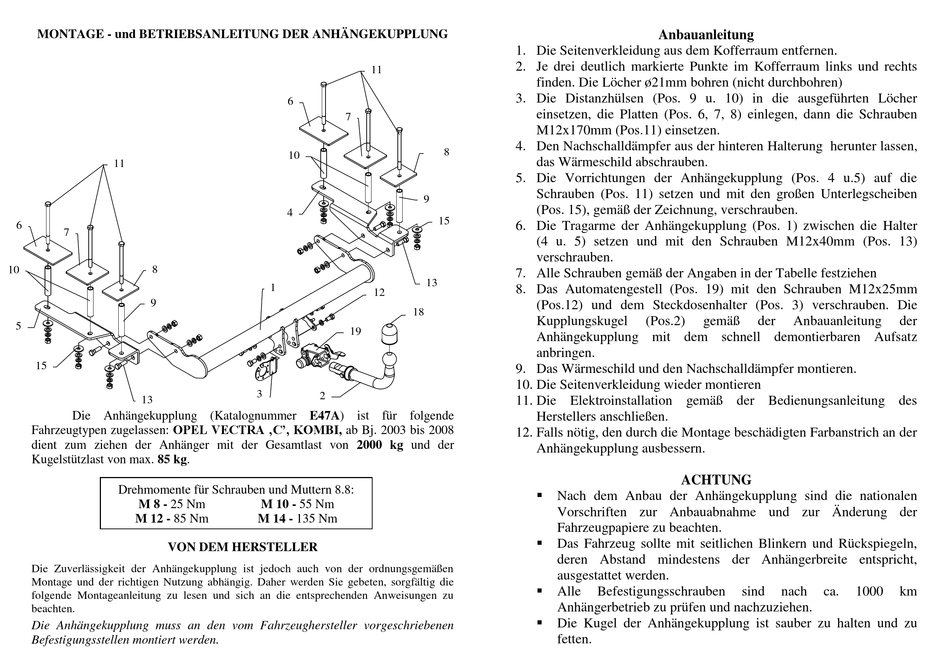

MONTAGE - und BETRIEBSANLEITUNG DER ANHÄNGEKUPPLUNG
11
6
7
8
10
9
5
15
13
Die Anhängekupplung (Katalognummer E47A) ist für folgende
Fahrzeugtypen zugelassen: OPEL VECTRA ‚C', KOMBI, ab Bj. 2003 bis 2008
dient zum ziehen der Anhänger mit der Gesamtlast von 2000 kg und der
Kugelstützlast von max. 85 kg.
Drehmomente für Schrauben und Muttern 8.8:
M 8 - 25 Nm
M 12 - 85 Nm
VON DEM HERSTELLER
Die Zuverlässigkeit der Anhängekupplung ist jedoch auch von der ordnungsgemäßen
Montage und der richtigen Nutzung abhängig. Daher werden Sie gebeten, sorgfältig die
folgende Montageanleitung zu lesen und sich an die entsprechenden Anweisungen zu
beachten.
Die Anhängekupplung muss an den vom Fahrzeughersteller vorgeschriebenen
Befestigungsstellen montiert werden.
11
6
7
10
9
4
13
1
12
18
19
3
2
M 10 - 55 Nm
M 14 - 135 Nm
1. Die Seitenverkleidung aus dem Kofferraum entfernen.
2. Je drei deutlich markierte Punkte im Kofferraum links und rechts
finden. Die Löcher ø21mm bohren (nicht durchbohren)
3. Die Distanzhülsen (Pos. 9 u. 10) in die ausgeführten Löcher
einsetzen, die Platten (Pos. 6, 7, 8) einlegen, dann die Schrauben
M12x170mm (Pos.11) einsetzen.
4. Den Nachschalldämpfer aus der hinteren Halterung herunter lassen,
8
das Wärmeschild abschrauben.
5. Die Vorrichtungen der Anhängekupplung (Pos. 4 u.5) auf die
Schrauben (Pos. 11) setzen und mit den großen Unterlegscheiben
(Pos. 15), gemäß der Zeichnung, verschrauben.
15
6. Die Tragarme der Anhängekupplung (Pos. 1) zwischen die Halter
(4 u. 5) setzen und mit den Schrauben M12x40mm (Pos. 13)
verschrauben.
7. Alle Schrauben gemäß der Angaben in der Tabelle festziehen
8. Das Automatengestell (Pos. 19) mit den Schrauben M12x25mm
(Pos.12) und dem Steckdosenhalter (Pos. 3) verschrauben. Die
Kupplungskugel
Anhängekupplung mit dem schnell demontierbaren Aufsatz
anbringen.
9. Das Wärmeschild und den Nachschalldämpfer montieren.
10. Die Seitenverkleidung wieder montieren
11. Die Elektroinstallation gemäß der Bedienungsanleitung des
Herstellers anschließen.
12. Falls nötig, den durch die Montage beschädigten Farbanstrich an der
Anhängekupplung ausbessern.
Nach dem Anbau der Anhängekupplung sind die nationalen
Vorschriften zur Anbauabnahme und zur Änderung der
Fahrzeugpapiere zu beachten.
Das Fahrzeug sollte mit seitlichen Blinkern und Rückspiegeln,
deren Abstand mindestens der Anhängerbreite entspricht,
ausgestattet werden.
Alle
Befestigungsschrauben
Anhängerbetrieb zu prüfen und nachzuziehen.
Die Kugel der Anhängekupplung ist sauber zu halten und zu
fetten.
Anbauanleitung
(Pos.2)
gemäß
der
Anbauanleitung
ACHTUNG
sind
nach
ca.
der
1000
km
