AUTO-HAK E47A Montageanleitung

Zubehör:
Art.nr-KL1E47A
Art.nr-BL1E47A

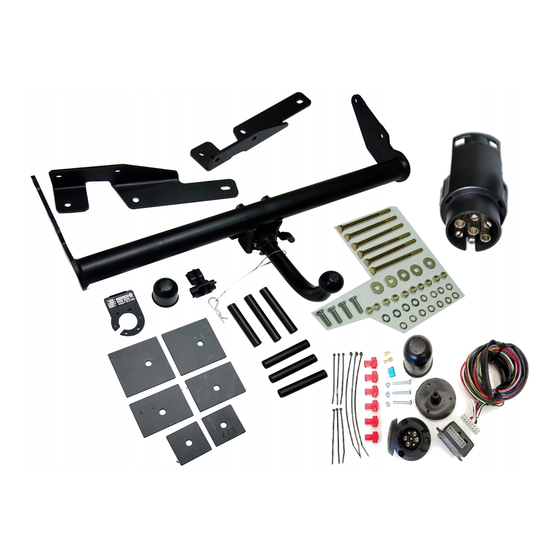

Anhängekupplung
Klasse: A50-X
zugelassen zur Montage an folgenden Fahrzeugtypen:
Hersteller: OPEL
Modell: VECTRA ‚C'
Typ: KOMBI
ab Bj. 2003 bis 2008
Artikelnummer-Z100
Homologationsnummer gemäß der Direktive 94/20/EG:
e20*94/20*0021*01
Die Anhängekupplung erfüllt die Vorschriften der Verkehrssicherheit. Sie beeinflusst
die Fahrsicherheit und daher ist ausschließlich nur vom Fachpersonal zu montieren. Es
dürfen keinesfalls Konstruktionsänderungen vorgenommen werden. Sonst erlischt die
Verwendungszulassung.
Falls es eine Isolationsschicht oder Fahrzeugunterbodenschutz
Anhängerkupplung befestigt wird, so sind diese zu entfernen. Andere Karosseriestellen
und gebohrte Löcher sind mit der Antikorrosionsfarbe anzustreichen.
Für die Belastungswerte gelten die vom Fahrzeughersteller angegebenen Daten bzw.
max. Masse der Anhänger und max. Stützlast. Dabei dürfen die Höchstkennwerte der
Anhängekupplung nicht überschritten werden.
D-Wert Formel:
max. Masse Anhänger [kg] x
max. Masse Anhänger [kg] +
PPUH AUTO-HAK S.J.
Produkcja Zaczepów Kulowych
Henryk & Zbigniew Nejman
76-200 SŁUPSK ul. Słoneczna 16K
tel/fax (059) 8-414-414; 8-414-413
E-mail: office@autohak.com.pl
www.autohak.com.pl
Katalog nr E47A
Technische Daten:
D – Wert : 10,7 kN
Max. Masse Anhänger: 2000 kg
Max. Stützlast: 85 kg
EINLEITUNG
Max. Fahrzeuggesamtgewicht [kg]
X
Max. Fahrzeuggesamtgewicht [kg]
gibt, wo die
9,81
D [kN]
=
1000
