Daikin Altherma 3 R ECH₂O
4P678716-1 – 2022.01
Beispiele

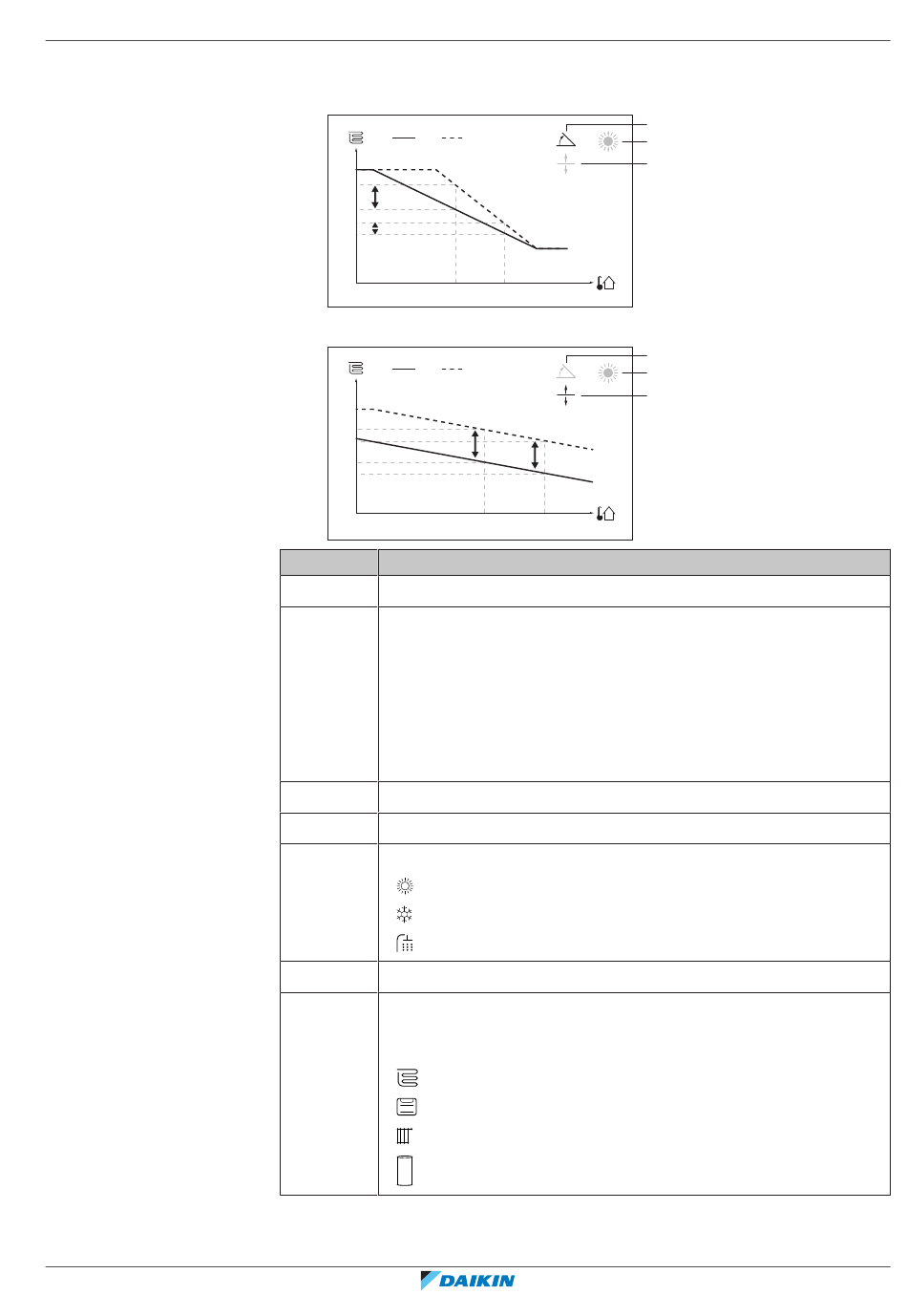

Witterungsgeführte Kurve, wenn die Steilheit ausgewählt ist:
a
Y4
Y3
Y2
Y1
X1
Witterungsgeführte Kurve, wenn die Korrektur ausgewählt ist:
a
Y4
Y3
Y2
Y1
Posten
a Witterungsgeführte Kurve vor den Änderungen.
b Witterungsgeführte Kurve nach den Änderungen (als Beispiel):
▪ Wenn die Steilheit geändert wird, ist die neue bevorzugte
Temperatur an X1 ungleich höher als die bevorzugte Temperatur
an X2.
▪ Wenn die Korrektur geändert wird, sind die neue bevorzugte
Temperatur an X1 und die bevorzugte Temperatur an X2
gleichermaßen höher.
c Steilheit
d Korrektur
e Ausgewählte witterungsgeführte Zone:
▪ : Heizen Hauptzone oder Zusatzzone
▪ : Kühlen Hauptzone oder Zusatzzone
▪ : Brauchwasser
X1, X2 Beispiel für die Außenumgebungstemperatur
Y1, Y2, Y3, Beispiele für die Soll-Speichertemperatur oder Soll-
Y4 Vorlauftemperatur. Das Symbol entspricht dem Heizverteilsystem
für diese Zone:
▪ : Fußbodenheizung
▪ : Ventilator-Konvektor
▪ : Radiator
▪ : Speicher
b
X2
b
X1 X2
Beschreibung
11 Konfiguration
|
c
e
d
c
e
d
