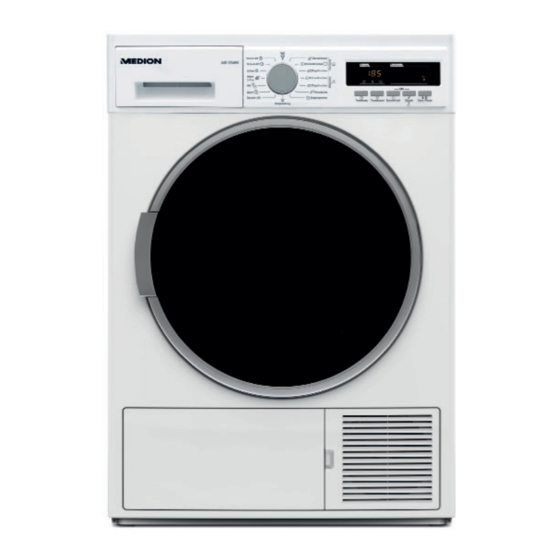

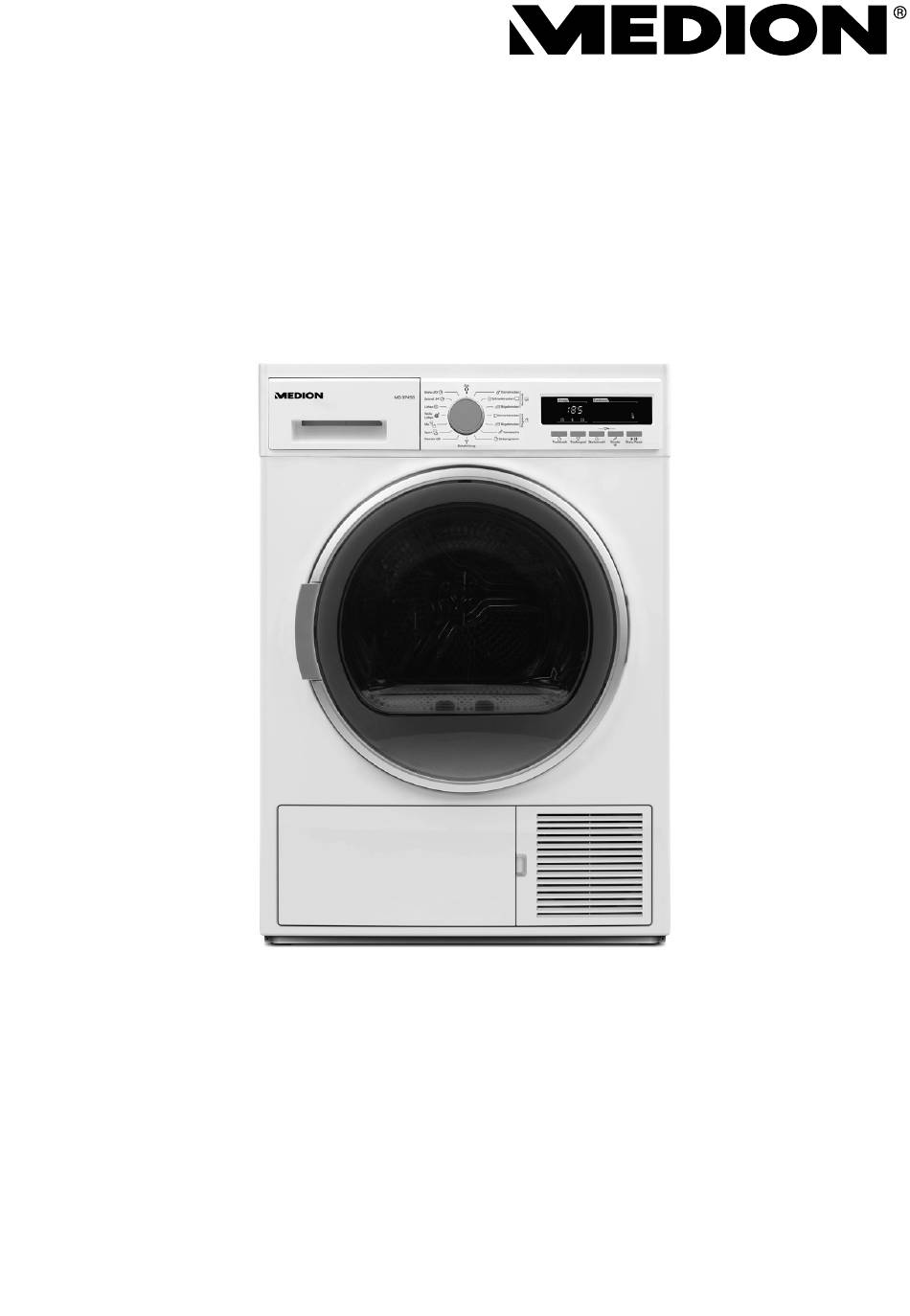

- Seite 1 Bedienungsanleitung Wärmepumpentrockner MEDION ® MD 37456...
-
Seite 2: Inhaltsverzeichnis
Inhalt Inhalt Zu dieser Bedienungsanleitung ..............5 Zeichenerklärung....................5 Einsatzbereich/Bestimmungsgemäßer Gebrauch ......... 7 Sicherheitshinweise ..................8 Lieferumfang ....................14 Geräteübersicht ....................15 Bedienfeld ......................16 Display-Anzeigen ................... 17 Programmregler .....................18 Wäschetrockner aufstellen ................20 Waschmaschine-Trockner-Kombination ............22 Kondensatablaufschlauch anschließen (optional) ........23 Einbau unter einer Arbeitsplatte ..............24 Wäschetrockner ans Stromnetz anschließen .......... - Seite 3 Inhalt Entsorgung ....................36 Technische Daten ................... 36 Produktdatenblatt .................... 37 Konformitätsinformation ................38 Datenschutzerklärung .................. 39 Serviceinformationen ................... 39 Impressum ..................... 40...
-
Seite 4: Zu Dieser Bedienungsanleitung
Zu dieser Bedienungsanleitung Zu dieser Bedienungsanleitung Vielen Dank, dass Sie sich für unser Produkt entschieden haben. Wir wün- schen Ihnen viel Freude mit dem Gerät. Lesen Sie vor Inbetriebnahme die Sicherheitshinweise aufmerk- sam durch. Beachten Sie die Warnungen auf dem Gerät und in der Bedienungsanleitung. - Seite 5 Zu dieser Bedienungsanleitung Dieses Symbol gibt Ihnen nützliche Zusatzinformationen zum Zusam- menbau oder zum Betrieb. Hinweise in der Bedienungsanleitung beachten! Warnung vor Gefahr durch elektrischen Schlag! Warnung vor Gefahr durch heiße Oberfl ächen! Warnung vor Gefahr durch feuergefährliche und/oder leicht entzünd- lichen Stoffe! Warnung vor Gefahr durch explosionsgefährliche Stoffe! Konformitätserklärung (siehe Kapitel „Konformitätserklärung“): Mit...
-
Seite 6: Einsatzbereich/Bestimmungsgemäßer Gebrauch
Einsatzbereich/Bestimmungsgemäßer Gebrauch Einsatzbereich/Bestimmungsgemäßer Gebrauch Dieses Gerät darf nur zum Trocknen von Textilien verwendet werden. − Trocknen Sie ausschließlich Textilen, die ausdrücklich für das Trocknen im Wäschetrockner geeignet und entsprechend ge- kennzeichnet sind. Dieses Gerät ist dazu bestimmt, im Privathaushalt und ähn- lichen Haushaltsanwendungen verwendet zu werden, wie beispielsweise −... -
Seite 7: Sicherheitshinweise
Sicherheitshinweise Sicherheitshinweise WICHTIGE SICHERHEITSANWEISUNGEN – SORGFÄLTIG LESEN UND FÜR DEN WEITEREN GEBRAUCH AUFBEWAHREN! WARNUNG! Verletzungsgefahr! Es besteht Verletzungsgefahr bei unsachgemäßem Gebrauch. − Dieses Gerät kann von Kindern ab 8 Jahren und darüber und von Personen mit reduzierten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und/oder Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und... - Seite 8 Geräteteil selbst zu öffnen und/oder zu reparieren. − Das Netzkabel ausschließlich durch eine dafür qualifi zierte Fachwerkstatt instand setzen lassen oder an den Medion-Ser- vice wenden, um Gefährdungen zu vermeiden. − Öffnen Sie niemals das Gehäuse oder führen durch die Belüf- tungsschlitze Gegenstände ein.
- Seite 9 Sicherheitshinweise WARNUNG! Explosionsgefahr! Entfl ammbare Gase und Flüssigkeiten können bei Lagerung im Ge- rät oder in der Nähe des Geräts Explosionen verursachen. − Lagern Sie keine explosiven Stoffe wie Benzin, Öle oder Alkohol im Aufstellungsbereich des Geräts. − Im Falle eines Gasautritts keinesfalls das Gerät anschließen, das Gerät einschalten oder den Stecker ziehen.
- Seite 10 Sicherheitshinweise − Trockenprogramme nicht ohne Abkühlphase abbrechen. Die Wäsche kann sich u. U. selbst entzünden. Sollte das Trockenpro- gramm abgebrochen werden müssen, Wäsche sofort entneh- men und ausbreiten, damit die Wäsche auskühlen kann. − Dieses Gerät darf nicht mit einer externen Zeitschaltuhr oder einem separaten Fernwirksystem, wie z.
- Seite 11 Sicherheitshinweise − Achten Sie darauf, dass sich keine Fasern, kein Staub und keine sonstigen Verschmutzungen am Abluftauslass oder im Aufstel- lungsbereich ansammeln. WARNUNG! Verletzungsgefahr! Das Gerät enthält das Kältemittel Propan. Bei einem Auslaufen des Kältemittels besteht die Gefahr von Verletzungen. −...
- Seite 12 Sicherheitshinweise VORSICHT! Verletzungsgefahr! Es besteht das Risiko von Verletzungen durch unachtsame Verwendung. − Achten Sie darauf, dass das Netzkabel nicht zur Stolperfalle wird – keine Verlängerungskabel verwenden. − Greifen Sie nicht in das Gerät, solange sich die Trommel bewegt. − Stützen Sie sich nicht auf der geöffneten Gerätetür ab. Das Ge- rät kann umkippen.
-
Seite 13: Lieferumfang
Lieferumfang Lieferumfang WARNUNG! Erstickungsgefahr! Es besteht Erstickungsgefahr durch Verschlucken oder Einatmen von Kleinteilen oder Folien. − Halten Sie die Verpackungsmaterialien von Kindern fern. Bitte überprüfen Sie die Vollständigkeit der Lieferung und benachrichtigen Sie uns bitte innerhalb von 14 Tagen nach dem Kauf, falls die Lieferung nicht komplett ist. Mit dem von Ihnen erworbenen Paket haben Sie erhalten: •... -
Seite 14: Geräteübersicht
Geräteübersicht Geräteübersicht Gerätegehäuse Bedienfeld Gerätetür Zwangslüfteröffnung Entriegelung des Kondensatorgehäuses Höhenverstellbare Füße Kondensatorklappe Typenschild Flusensieb Kondenswasserbehälter... -
Seite 15: Bedienfeld
Geräteübersicht Bedienfeld Extratrocken Shirts 20' Schranktrocken Schnell 34' Anzeige Funktionen Bügeltrocken Lüften Wolle Schranktrocken Lüften Bügeltrocken Feinwäsche Sport Daunen Zeitprogramm Trockenzeit Trockengrad Startvorwahl Sensitiv Start/Pause Babykleidung 3 sek. Taste Programm-S t a r t / P a u s e Taste S e n s i t i v /Signaltöne ein-/ausschalten/ Tastensperre in Kombination Taste S t a r t v o r w a h l /Tastensperre in Kombination mit Taste Tr o c k e n g r a d... -
Seite 16: Display-Anzeigen
Display-Anzeigen Display-Anzeigen Display-Anzeige/ Funktion Signaltöne : Tr o c k e n z e i t Taste : S t a r t v o r w a h l Taste L0, L1, L2 oder L3 : Tr o c k e n g r a d Taste : S e n s i t i v Taste... -
Seite 17: Programmregler
Programmregler Programmregler − Stellen Sie das geeignete Programm abhängig von der Textilart durch Drehen des Programmreglers ein: Baum wolle 1000 Strapazierfähige Wäsche- extra- stücke wie mehrlagige, dicke trocken Wäsche (z. B. Frottier-Bademan- tel, Handtücher, Bettwäsche, Arbeitskleidung) Baumwol- 1000 z. B. Hemden, T-Shirts, le schrank- Baumwollhosen trocken*... - Seite 18 Programmregler Zeitpro- Trockenvorgang nach Zeit bei re- gramm lativ niedrigen Temperaturen, so dass eine individuelle Beladung möglich ist. Z. B. eignen sich 30 Min. für Synthetikfaser, 60 und 90 Minuten für Baumwollfasern. Baby- 1000 Babywäsche, die nicht gebügelt kleidung werden soll Daunen Bettgarnituren werden bei nied- riger Umdrehungszahl und län-...
-
Seite 19: Wäschetrockner Aufstellen
Wäschetrockner aufstellen Schnell 34‘ 1 1200 1 kg Baumwollwäsche, die bei ho- her Geschwindigkeit in der Wasch- maschine geschleudert wurde, wird in 34 Minuten getrocknet. Shirts 20‘ 1200 2 bis 3 Hemden sind nach 20 Minu- ten bügelfertig. Das Programm „Baumwolle“ ist das Standard- Trocknungsprogramm, das mit voller oder halber Be- ladung gestartet werden kann, und auf das sich die Angaben von Label und Produktrechnung be- ziehen. - Seite 20 Wäschetrockner aufstellen − Stellen Sie den Trockner auf einer stabilen und ebenen und wärmeunempfi nd- lichen Unterlage auf. Halten Sie den Lufteinlass am Trockner frei, damit der Luft- austausch gewährleistet ist − Halten Sie einen Abstand von ca. 1 cm zu anderen Möbeln ein. −...
-
Seite 21: Waschmaschine-Trockner-Kombination
Wäschetrockner aufstellen Die verstellbaren Füße niemals abnehmen. Das Gerät sollte sich beim Druck auf die Geräteoberseite nicht auf- und ab- bewegen. Sollte es doch der Fall sein, justieren Sie das Gerät aus, bis es stabil steht. Nehmen Sie das Gerät nicht direkt nach dem Transport in Betrieb. Das Öl für die integrierte Wärmepumpe muss sich ca. -
Seite 22: Kondensatablaufschlauch Anschließen (Optional)
Wäschetrockner aufstellen Kondensatablaufschlauch anschließen (optional) HINWEIS! Möglicher Sachschaden! Gefahr von Sachschaden durch unsachgemäße Aufstellung. − Sichern Sie den Kondensatablaufschlauch so ab, dass er sich während des Betriebs des Wäschetrockners nicht hin und her bewegt. − Der Austritt des Kondensatablaufschlauchs darf nicht tiefer liegen als 80 cm. -
Seite 23: Einbau Unter Einer Arbeitsplatte
Wäschetrockner aufstellen Einbau unter einer Arbeitsplatte HINWEIS! Möglicher Sachschaden! Eine unzureichende Luftzirkulation kann zu Wärmestau führen. − Für eine ausreichende Belüftung muss ein Abstand von min- destens 3 cm zur Decke, zu den Seitenwänden und 7,5 cm zur Rückwand eingehalten werden. −... -
Seite 24: Gerät Bedienen
Gerät bedienen Gerät bedienen WARNUNG! Brandgefahr! Es besteht Brandgefahr durch Überhitzung oder Entzündung von ungeeigneten Materialien oder ungereinigten Textilien. − Trockenprogramme nicht ohne Abkühlphase abbrechen. Die Wäsche kann sich u. U. selbst entzünden. Sollte das Trockenpro- gramm abgebrochen werden müssen, Wäsche sofort entneh- men und ausbreiten, damit die Wäsche auskühlen kann. -
Seite 25: Programm Starten Und Unterbrechen
Gerät bedienen Die Zusatzfunktionen ist nicht in allen Programmen wählbar. Um Zusatzfunktionen auszuführen, drücken Sie die Taste • , um eine Trocknungsdauer und Belüftungszeit einzustellen. Tr o c k e n g r a d • , um die Trocknungsstufe 0, 1, 2 oder 3 einzustellen. L0, L1, L2 oder L3 wird angezeigt. -
Seite 26: Programmende
Gerät bedienen − Sortieren Sie die Wäsche vor (siehe „Hinweise zum Wäschetrocknen“). − Ziehen Sie an der Griffmulde an der Tür, um die Tür zu öffnen. − Füllen Sie die Wäsche gleichmäßig verteilt ein. − Schließen Sie die Tür. − Wählen Sie das für die Wäsche geeignete Programm und ggf. eine Programm option. -
Seite 27: Tastensperre Ein-/Ausschalten
Hinweise zum Wäschetrocknen Tastensperre ein-/ausschalten S e n s i t i v / S t a r t - − Drücken und halten Sie die Tasten v o r w a h l gleichzeitig für ca. 3 Sekunden, um die Kindersicherung einzu- schalten. -
Seite 28: Trockner Pfl Egen Und Reinigen
Trockner pfl egen und reinigen Pfl egesymbol Bedeutung trocknergeeignet trocknen bei hohen Temperaturen trocknen bei Normaltemperatur trocknen im Schonprogramm nicht trocknergeeignet − Achten Sie darauf, dass Sie neue Textilien nur mit ähnlichen Farben trocknen. Sie können abfärben. − Geben Sie keine tropfnasse Wäsche in den Trockner. Schleudern Sie die Wäsche vor dem Trocknen. -
Seite 29: Kondenswasserbehälter Leeren
Trockner pfl egen und reinigen Kondenswasserbehälter leeren VORSICHT! Gesundheitsgefährdung! Das Kondeswasser ist kein Trinkwasser und kann bei Verzehr zu ge- sundheitlichen Schäden führen. − Kondenswasser nicht trinken. Die Display-Anzeige leuchtet, sobald der Kondenswasserbehälter voll ist. − Unterbrechen Sie das Programm, um den Behälter zu leeren. −... -
Seite 30: Kondensator Reinigen
Trockner pfl egen und reinigen − Entfernen Sie die Flusen aus dem Hohlraum in der Tür mit einer geeigneten Bürste oder einem Staubsauger. − Bei starker Verunreinigung reinigen Sie das Trommelfl usensieb unter warmem Wasser. − Trocknen Sie das Trommelfl usensieb vorsichtig ab. −... - Seite 31 Trockner pfl egen und reinigen − Klappen Sie die Kondensatorabdeckung auf. − Drehen Sie den rechten Verriegelungshebel nach unten, den linken Verriege- lungshebel nach oben, um das Kondensatorfl usensieb entnehmen zu können. − Entfernen Sie das Kondensatorfl usensieb vollständig aus dem Gerät. −...
-
Seite 32: Feuchtigkeitssensor Reinigen
Trockner pfl egen und reinigen − Verschließen Sie die Verriegelungshebel und anschließend die Kondensatorabdeckung. Feuchtigkeitssensor reinigen WARNUNG! Explosionsgefahr! Entfl ammbare Gase und Flüssigkeiten können bei Verwendung im Gerät oder in der Nähe des Geräts Explosionen verursachen. − Verwenden Sie zur Reinigung von Sensoren wegen Brand- und Explosionsgefahr keine Lösungsmittel, Reinigungsmittel oder ähnliche Produkte. -
Seite 33: Geräteoberfl Äche Reinigen
Fehlerbehebung Geräteoberfl äche reinigen HINWEIS! Gefahr von Sachschaden! Unsachgemäßer Verwendung von Reinigungsmitteln am Gerät kann zur Beschädigung der Oberfl ächen führen. − Verwenden Sie zur Reinigung keine aggressiven chemischen Reinigungsmittel, Scheuermittel oder harte Schwämme. − Reinigen Sie die Außenfl äche mit einem weichen, leicht mit milder Seifenlauge getränkten Tuch. - Seite 34 Fehlerbehebung Fehler Mögliche Ursachen Behebung Programm wur- Gerätetür nicht korrekt − Gerätetür korrekt de ohne Grund geschlossen. schließen. unterbrochen. Stromausfall. − Start/Pause-Taste drü- cken, um das Programm zu starten. Wassertank voll. − Wassertank leeren. Wasser läuft aus. Trockner steht nicht −...
-
Seite 35: Entsorgung
Entsorgung Entsorgung VERPACKUNG Ihr Gerät befi ndet sich zum Schutz vor Transportschäden in einer Verpa- ckung. Verpackungen sind aus Materialien hergestellt, die umweltscho- nend entsorgt und einem fachgerechten Recycling zugeführt werden können. GERÄT Alle mit dem nebenstehenden Symbol gekennzeichneten Altgeräte dür- fen nicht im normalen Hausmüll entsorgt werden. -
Seite 36: Produktdatenblatt
Technische Daten Produktdatenblatt Konformität mit delegierter Verordnung (EU) Nr. 392/2012 der Kommission Herstellername oder Marke MEDION Modellbezeichnung MD 37456 Nennkapazität (kg) Typ des Trockners Heizpumpe Energieeffi zienzklasse Jährlicher Energieverbrauch (kWh) Automatisch oder nicht automatisch Automatisch Energieverbrauch des Standard-Baumwollprogramms bei voller Be-... -
Seite 37: Konformitätsinformation
Alle Werte in der Tabelle wurden nach der Norm EN 61121:2013 ermittelt. Die Verbrauchswerte können von den Angaben in der Tabelle abweichen, je nach Gewebetyp, Schleuderdrehzahl, Umgebungsbe- dingungen und Versorgungsspannung. Konformitätsinformation Hiermit erklärt die Medion AG, dass das Produkt MD 37456 mit den fol- genden europäischen Anforderungen übereinstimmt: • EMV-Richtlinie 2014/30/EU • Niederspannungsrichtlinie 2014/35/EU •... -
Seite 38: Datenschutzerklärung
Datenschutzerklärung Sehr geehrter Kunde! Wir teilen Ihnen mit, dass wir, die MEDION AG, Am Zehnthof 77, 45307 Essen als Verant- wortlicher Ihre personenbezogenen Daten verarbeiten. In datenschutzrechtlichen Angelegenheiten werden wir durch unseren betrieblichen Datenschutzbeauftragten, erreichbar unter MEDION AG, Datenschutz, Am Zehnthof 77, D –... -
Seite 39: Impressum
MEDION AG 45092 Essen Deutschland Diese und viele weitere Bedienungsanleitungen stehen Ihnen über das Serviceportal www.medion.com/de/service/start/ zum Down- load zur Verfügung. Dort fi nden Sie auch Treiber und andere Software zu diversen Geräten. Sie können auch den nebenstehenden QR Code scannen und die Bedienungsanleitung über das Serviceportal auf Ihr mobiles End-... - Seite 40 MEDION AG 45092 Essen Deutschland Hotline: 0201 22099-222 Fax: 0201 22099-290 (Es entstehen keine zusätzlichen Kosten zu den jeweiligen Gebühren des Telefonanbieters.) Bitte benutzen Sie das Kontaktformular unter: www.medion.com/contact www.medion.de MSN 5006 5193...
