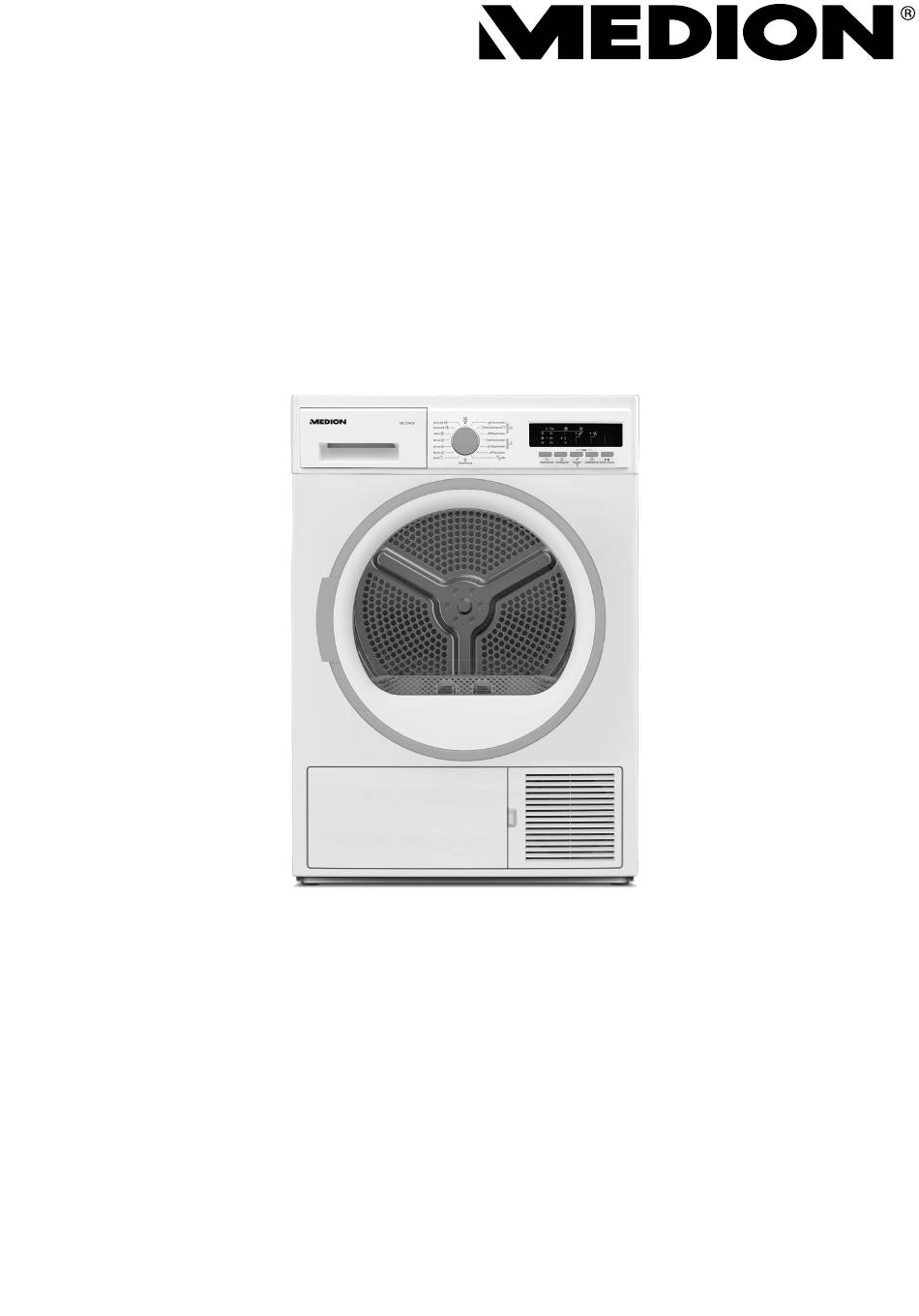

- Seite 1 Bedienungsanleitung Wärmepumpentrockner MEDION ® MD 37412...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Informationen zu dieser Bedienungsanleitung ..............5 1.1. Zeichenerklärung .............................5 Einsatzbereich/Bestimmungsgemäßer Gebrauch ............. 6 Sicherheitshinweise ......................7 Geräteübersicht ........................10 4.1. Gerät ................................10 4.2. Bedienfeld .............................. 11 Lieferumfang ........................11 Wäschetrockner aufstellen ....................12 6.1. Waschmaschine-Trockner-Kombination ..................13 6.2. Einbau unter einer Arbeitsplatte .................... -
Seite 4: Informationen Zu Dieser Bedienungsanleitung
1. Informationen zu dieser Bedienungsanleitung Vielen Dank, dass Sie sich für unser Produkt entschieden haben. Wir wünschen Ihnen viel Freude mit dem Gerät. Lesen Sie vor Inbetriebnahme die Sicherheitshinweise und die gesamte Anleitung auf- merksam durch. Beachten Sie die Warnungen auf dem Gerät und in der Bedienungsanlei- tung. -
Seite 5: Einsatzbereich/Bestimmungsgemäßer Gebrauch
auszuführende Handlungsanweisung • Aufzählung Mit diesem Symbol markierte Produkte erfüllen die Anforderungen der EU-Richtlinien (siehe Kapitel „Konformitätsinformation“). Kennzeichnung von Verpackungsmaterialien bei der Mülltrennung: Kennzeichnung mit den Abkürzungen (a) und Nummern (b) mit folgender Bedeutung: 1–7: Kunststof- fe/20–22: Papier und Pappe/80–98: Verbundstoffe Verpackung umweltgerecht entsorgen (siehe Kapitel „Entsorgung“) Gerät umweltgerecht entsorgen (siehe Kapitel „Entsorgung“) Symbol Schutzerdung (Bei Schutzklasse I) -
Seite 6: Sicherheitshinweise
3. Sicherheitshinweise WICHTIGE SICHERHEITSANWEISUNGEN – SORGFÄLTIG LESEN UND FÜR DEN WEITEREN GE- BRAUCH AUFBEWAHREN! WARNUNG! Verletzungsgefahr! Es besteht Verletzungsgefahr bei unsachgemäßem Gebrauch. Dieses Gerät kann von Kindern ab 8 Jahren und darüber und von Personen mit reduzier- ten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und/ oder Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Ge- brauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren ver- standen haben. - Seite 7 Ziehen Sie den Netzstecker des Gerätes aus der Steckdose, wenn Sie das Gerät reinigen, wenn das Gerät feucht oder nass geworden ist, bei fehlender Aufsicht, wenn Sie das Gerät nicht mehr gebrauchen. Ziehen Sie immer am Stecker, nicht am Netzkabel. ...
- Seite 8 Textilien nicht im Wäschetrockner trocknen, die nicht gewaschen sind, öl-, fetthaltige oder sonstige Rückstände aufweisen (z. B. von Speiseöl, Öl, Fett oder Creme), diese müssen vor dem Trocknen im Gerät in heißem Wasser mit einer zusätzli- chen Menge Waschmittel gewaschen werden, Haarfestiger-, Haarspray-, Nagellackentferner oder ähnliche Rückstände aufweisen, feuergefährliche Reinigungsmittel oder Rückstände von Aceton, Alkohol, Benzin, Pet- roleum, Kerosin, Fleckenentferner, Terpentin, Wachs, Wachsentferner oder Chemikalien...
-
Seite 9: Geräteübersicht
HINWEIS! Mögliche Materialschäden! Das Gerät kann bei unsachgemäßen Gebrauch beschädigt werden. Knicken oder quetschen Sie das Netzkabel nicht. Bei einem Gewitter können am Stromnetz angeschlossene Geräte beschädigt werden. Ziehen Sie deshalb bei Gewitter immer den Netzstecker. Entfernen Sie vor dem Trocknen Fremdgegenstände von der Bekleidung (z. B. Münzen, Metallteile, Nadeln). -
Seite 10: Bedienfeld
4.2. Bedienfeld Extratrocken Shirts 20' Schranktrocken Schnell 34' Bügeltrocken Lüften 20 min Schranktrocken Bügeltrocken 40 min 60 min Feinwäsche Jeans Startvorwahl Trockengrad Sensitiv Knitterschutz Start/Pause Babykleidung 3 sek. Abb. 2 Taste Programm- S t a r t / P a u s e Taste /Tastensperre in Kombination mit (13) K n i t t e r s c h u t z... -
Seite 11: Wäschetrockner Aufstellen
6. Wäschetrockner aufstellen Entfernen Sie das Verpackungsmaterial und sämtliche Schutzfolien sowie die Transportsicherun- gen (Kunststoff- und Schaumstoffteile) vor der ersten Nutzung des Gerätes vollständig. Den Wäschetrockner in einem trockenen, belüftbaren und staubfreien Raum aufstellen. Die Geräteoberflächen können sich beim Betrieb auf bis zu 60 °C erhitzen. Abb. -
Seite 12: Waschmaschine-Trockner-Kombination
Nehmen Sie das Gerät nicht direkt nach dem Transport in Betrieb. Das Öl für die integrier- te Wärmepumpe muss sich ca. 2 Stunden setzen. 6.1. Waschmaschine-Trockner-Kombination WARNUNG! Verletzungsgefahr! Das Gerät kann stürzen und Personen verletzen. Stellen Sie niemals eine Waschmaschine auf den Trockner, sondern den Trockner auf die Waschmaschine. -
Seite 13: Energiesparhinweise
7. Energiesparhinweise Trockner mit Wärmepumpentechnik sind auf ein energiesparendes Trocknen ausgelegt. Sie können durch die folgenden Maßnahmen noch etwas mehr Energie einsparen, weil sich so die Trockenzeit nicht unnötig verlängert. • Lassen Sie die Wäsche mit maximaler Schleuderdrehzahl in der Waschmaschine schleudern. Wenn Sie z. -
Seite 14: Gerät Bedienen
Pflegesymbol Bedeutung trocknergeeignet trocknen bei hohen Temperaturen trocknen bei Normaltemperatur trocknen im Schonprogramm nicht trocknergeeignet Achten Sie darauf, dass Sie neue Textilien nur mit ähnlichen Farben trocknen. Sie können abfär- ben. Geben Sie keine tropfnasse Wäsche in den Trockner. Schleudern Sie die Wäsche vor dem Trock- nen. -
Seite 15: Trommelbeleuchtung
Füllen Sie die Wäsche gleichmäßig verteilt ein. Schließen Sie die Gerätetür (3), bis sie hörbar einrastet. Drehen Sie den Programmregler (17) aus der Position auf die Position des gewünschten Pro- gramms, um das Gerät einzuschalten. Die Phase des Trocknungsvorgangs wird durch die Kontrollleuchten oder angezeigt. -
Seite 16: Programm Einstellen
12. Programm einstellen Stellen Sie das geeignete Programm abhängig von der Textilart durch Drehen des Programmreg- lers (17) ein: Strapazierfähige Wäschestücke wie Baum wolle mehrlagige, dicke Wäsche (z. B. Frot- 1000 extra trocken tier-Bademantel, Handtücher, Bett- wäsche, Arbeitskleidung) z. B. Hemden, T-Shirts, Baumwollho- Baumwolle schrank- Wäsche, die nicht gebügelt werden... -
Seite 17: Programm Auswählen
Die Kleidung wird für 10 Minuten ohne Zufuhr von Heißluft aufge- Lüften frischt und von unangenehmen Ge- rüchen befreit. 1 kg Baumwollwäsche, die bei hoher Drehzahl in der Waschmaschine ge- Schnell 34‘ 1200 schleudert wurde, wird in 34 Minu- ten getrocknet. 2 bis 3 Hemden sind nach 20 Minu- Shirts 20‘... -
Seite 18: Programm Starten Und Unterbrechen
12.2. Programm starten und unterbrechen Nachdem Sie ein für die Wäsche geeignete Programm gewählt haben, drücken Sie die Taste (11), um das Programm zu starten. Das Symbol im Display leuchtet dauerhaft. S t a r t / P a u s e ... -
Seite 19: Trockner Pflegen Und Reinigen
Wenn die Tastensperre aktiv ist, wird beim Drehen des Programmreglers eine akustische Warnung ausgegeben. Selbst wenn Sie den Programmregler auf ein anderes Programm einstellen, wird das vor- herige Programm weiterhin ausgeführt. Zur Auswahl eines neuen Programmes müssen Sie die Tastensperre wie zuvor beschrieben deaktivieren und den Programmregler zu- nächst auf die Position stellen. -
Seite 20: Kondensator Reinigen
Reinigen Sie das Außensieb mit der Hand oder einem weichen Tuch. Abb. 9 Abb. 10 Öffnen Sie das Innensieb. Reinigen Sie das Innensieb mit der Hand oder einem weichen Tuch. Abb. 11 Bei starker Verunreinigung reinigen Sie das Trommelflusensieb (9) unter warmem Wasser. ... -
Seite 21: Feuchtigkeitssensor Reinigen
Abb. 16 Klappen Sie die Kondensatorabdeckung auf. Abb. 17 Abb. 18 Drehen Sie den rechten Verriegelungshebel nach unten, den linken Verriegelungshebel nach oben, um die Abdeckung entnehmen zu können. Abb. 19 Sie können die vorne sichtbaren Kondensatorlamellen vorsichtig mit einem Staubsauger aussau- gen. -
Seite 22: Geräteoberfläche Reinigen
Abb. 22 Der Feuchtigkeitssensor ermittelt während eines Programms die Feuchtigkeit der Wäsche und passt den Betrieb entsprechend an. Der Feuchtigkeitssensor befindet sich in der Trommel unterhalb der Befüllöffnung. Um Kalkablagerungen am Feuchtigkeitssensor zu vermeiden, wischen Sie nach jedem Trocken- vorgang den Sensor ab. - Seite 23 Fehler Mögliche Ursachen Behebung Prüfen Sie die Pflegeeti- Das verwendete Programm ist für die Wäscheart ungeeignet. ketten an den Wäschestü- cken, wählen Sie ein für die Wäscheart geeignetes Pro- gramm und nutzen Sie zu- sätzlich die Zeitprogramme. Waschen Sie den Filter mit Das Flusensieb ist verstopft.
- Seite 24 Fehler Mögliche Ursachen Behebung Drücken Sie die Ladetür zu, Die Gerätetür wurde nicht Die Gerätetür öffnet sich ei- richtig geschlossen. bis Sie das Schließgeräusch genständig. hören. Leeren Sie den Wassertank. Der Wassertank ist voll. Das Wassertank-Warnsymbol Prüfen Sie den Wasserab- Der Wasserablaufschlauch ist leuchtet/blinkt.
-
Seite 25: Entsorgung
Kältemittel* R290 (Propan) Kältemittelmenge 0,110 kg GWP (global warming potential) Ozonzerstörungspotenzial 16.1. Produktdatenblatt Konformität mit delegierter Verordnung (EU) Nr. 392/2012 der Kommission ® Name oder Handelsmarke des Lieferanten: MEDION Anschrift des Lieferanten: MEDION AG AM Zehnthof 77 45307 Essen DEUTSCHLAND... - Seite 26 Modellkennung MD 37412 Nennkapazität (kg) Typ des Trockners Heizpumpe Energieeffizienzklasse Jährlicher Energieverbrauch (kWh) Automatisch oder nicht automatisch Automatisch Energieverbrauch des Standard-Baumwollprogramms bei voller Beladung 1,88 (kWh) Energieverbrauch des Standard-Baumwollprogramms bei halber Beladung (kWh) Energieverbrauch des Modus „Off“ für das Standard-Baumwollprogramm bei voller Beladung PO (W) Energieverbrauch des Modus „Left On“...
-
Seite 27: Energielabel
Alle Werte in der Tabelle wurden nach der Norm EN 61121:2013 ermittelt. Die Verbrauchswerte können von den Angaben in der Tabelle abwei- chen, je nach Gewebetyp, Schleuderdrehzahl, Umgebungsbedingungen und Versorgungsspannung. 17. Energielabel Die folgenden Informationen entnehmen Sie dem beigelegten Energielabel. MD 37412 ENERGIA · · kWh/annum ENERGIJA ·... -
Seite 28: Eu-Konformitätsinformation
Beladegewicht (trocken) g Zykluszeit Baumwolle schranktrocken h Kondensationseffizienzklasse i Maschinentechnologie 18. EU-Konformitätsinformation Hiermit erklärt die MEDION AG, dass das Produkt mit den folgenden Anforderungen der Europäischen Union übereinstimmt: • EMV-Richtlinie 2014/30/EU, • Niederspannungsrichtlinie 2014/35/EU, • Ökodesign-Richtlinie 2019/2023, • RoHS-Richtlinie 2011/65/EU. -
Seite 29: Impressum
BDSG ( Art. 23 DS-GVO), darüber hinaus besteht ein Beschwerderecht bei einer zuständigen Daten- schutzaufsichtsbehörde (Art. 77 DS-GVO i. V. m. § 19 BDSG). Für die MEDION AG ist das die Landes- beauftragte für Datenschutz und Informationsfreiheit Nordrhein Westfalen, Postfach 200444, 40212 Düsseldorf, www.ldi.nrw.de. - Seite 30 MSN 5007 0291...
