MONTAGEANLEITUNG
⚠
⚠arnungs!
Es ist sehr zu empfehlen, dass ein Öhlins Händler
den Stoßdämpfer einbaut.
⚠
⚠arnungs!
Wenn Sie mit einem angehobenen Fahrzeug
arbeiten, stellen Sie sicher, dass es sicher
abgestützt ist und nicht umkippen kann.
Hinneiss!
1
Schauen Sie stets in die fahrzeugspezifische
Betriebsanleitung, wenn Sie Arbeiten am Auto
ausführen. Dort erfahren Sie mehr über Montage-
vorgänge und Einstellwerte.
Hinneiss!
1
Reinigen Sie das Fahrzeug sorgfältig vor der
Montage des Stoßdämpfers.
1
Bauen Sie die Original-Stoßdämpfer aus
dem Fahrzeug aus. Gehen Sie dabei nach
den Anweisungen Ihrer fahrzeugspezifischen
Bedienungsanleitung vor.
⚠
⚠arnungs!
Die Feder ist vorgespannt. Seien Sie daher
vorsichtig beim Ausbau der Feder.
2

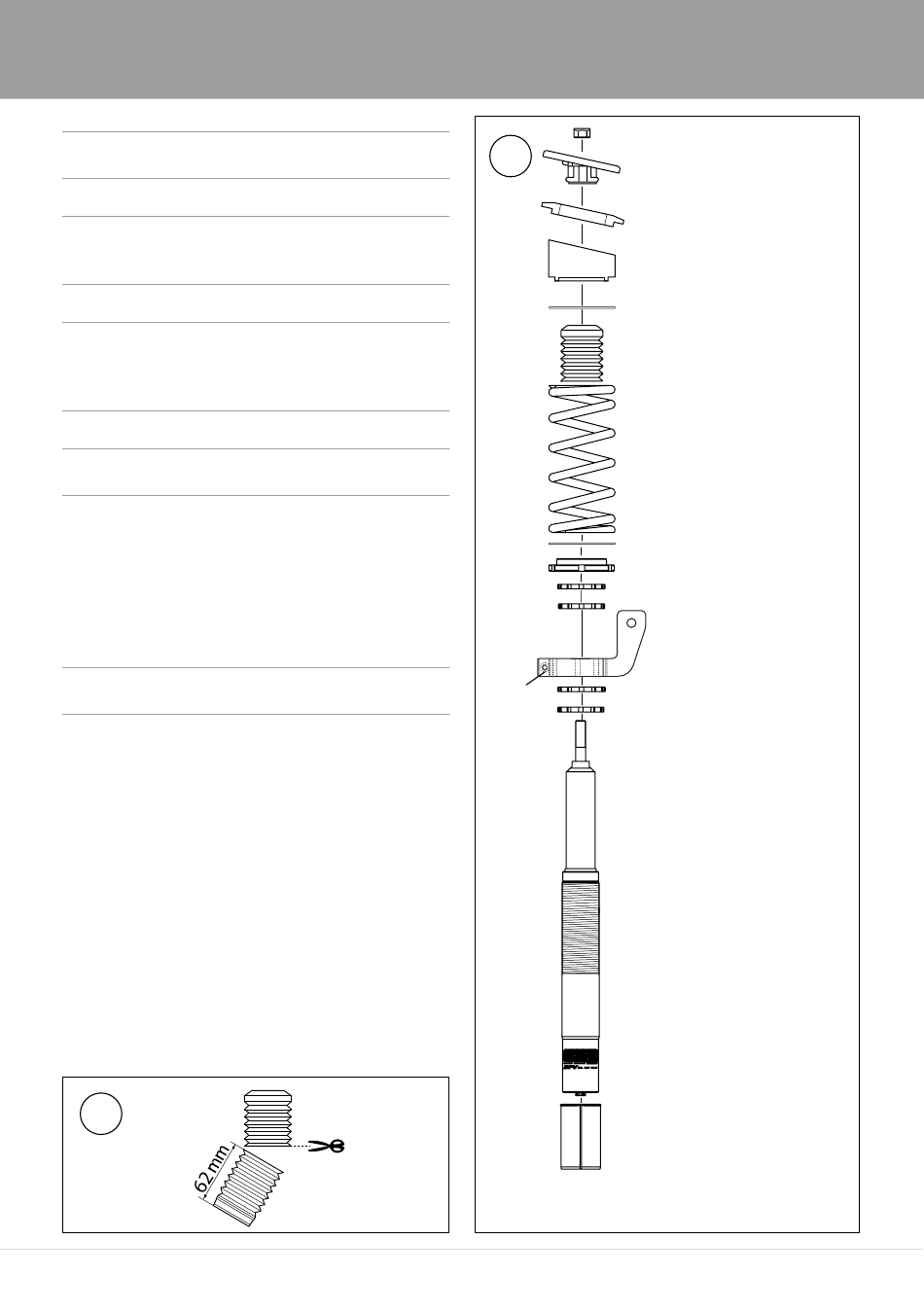

Schneiden Sie, wie in Abb. 2 dargestellt, ein
62 mm großes Stück vom unteren Ende der
Staubschutzmanschette ab.
3
Montieren Sie den Stoßdämpfer gemäß
Abbildung 1.
4
Reinigen Sie das obere Gewinde und die Mutter
mit Reinigungsalkohol oder Bremsenreiniger.
Tragen Sie das mitgelieferte Schmierfett mit
einem Pinsel auf das obere Gewinde und auf die
Unterseite der M14 Mutter auf.
2
1
Schraube
M6
2
Sicherungsmutter M14
Domlager
Original-Lager
Adapterring
Distanzscheibe (Gummi)
Staubschutzmanschette
Feder
Distanzscheibe
(Kunststoff)
Federteller
2x Sicherungsmutter
Stabilisator-Halterung
2x Sicherungsmutter
Stoßdämpfer
Hülse
