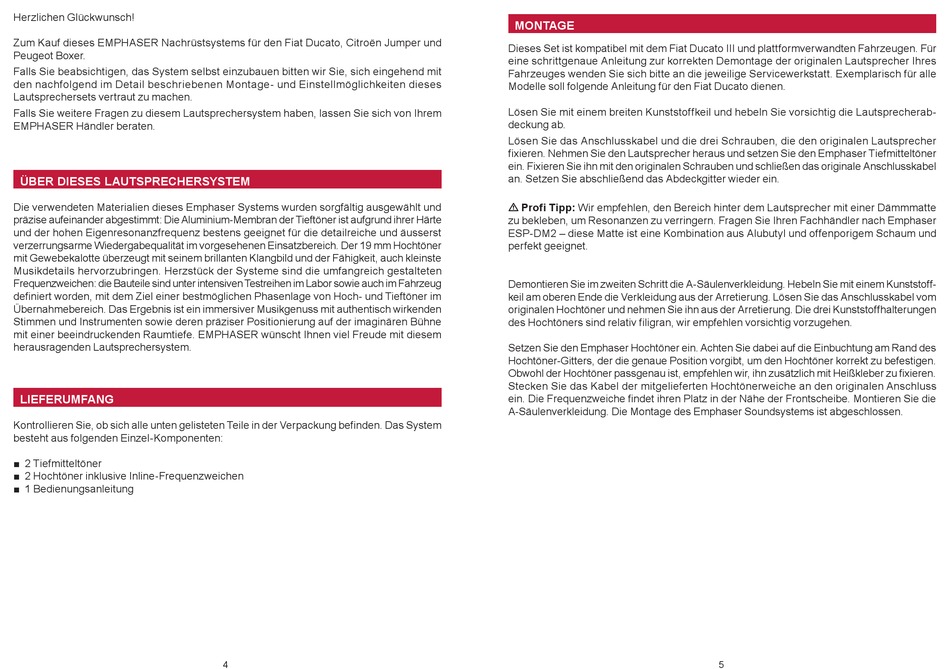

Herzlichen Glückwunsch!
Zum Kauf dieses EMPHASER Nachrüstsystems für den Fiat Ducato, Citroën Jumper und
Peugeot Boxer.
Falls Sie beabsichtigen, das System selbst einzubauen bitten wir Sie, sich eingehend mit
den nachfolgend im Detail beschriebenen Montage- und Einstellmöglichkeiten dieses
Lautsprechersets vertraut zu machen.
Falls Sie weitere Fragen zu diesem Lautsprechersystem haben, lassen Sie sich von Ihrem
EMPHASER Händler beraten.
ÜBER DIESES LAUTSPRECHERSYSTEM
Die verwendeten Materialien dieses Emphaser Systems wurden sorgfältig ausgewählt und
präzise aufeinander abgestimmt: Die Aluminium-Membran der Tieftöner ist aufgrund ihrer Härte
und der hohen Eigenresonanzfrequenz bestens geeignet für die detailreiche und äusserst
verzerrungsarme Wiedergabequalität im vorgesehenen Einsatzbereich. Der 19 mm Hochtöner
mit Gewebekalotte überzeugt mit seinem brillanten Klangbild und der Fähigkeit, auch kleinste
Musikdetails hervorzubringen. Herzstück der Systeme sind die umfangreich gestalteten
Frequenzweichen: die Bauteile sind unter intensiven Testreihen im Labor sowie auch im Fahrzeug
definiert worden, mit dem Ziel einer bestmöglichen Phasenlage von Hoch- und Tieftöner im
Übernahmebereich. Das Ergebnis ist ein immersiver Musikgenuss mit authentisch wirkenden
Stimmen und Instrumenten sowie deren präziser Positionierung auf der imaginären Bühne
mit einer beeindruckenden Raumtiefe. EMPHASER wünscht Ihnen viel Freude mit diesem
herausragenden Lautsprechersystem.
LIEFERUMFANG
Kontrollieren Sie, ob sich alle unten gelisteten Teile in der Verpackung befinden. Das System
besteht aus folgenden Einzel-Komponenten:
■ 2 Tiefmitteltöner
■ 2 Hochtöner inklusive Inline-Frequenzweichen
■ 1 Bedienungsanleitung
4
MONTAGE
Dieses Set ist kompatibel mit dem Fiat Ducato III und plattformverwandten Fahrzeugen. Für
eine schrittgenaue Anleitung zur korrekten Demontage der originalen Lautsprecher Ihres
Fahrzeuges wenden Sie sich bitte an die jeweilige Servicewerkstatt. Exemplarisch für alle
Modelle soll folgende Anleitung für den Fiat Ducato dienen.
Lösen Sie mit einem breiten Kunststoffkeil und hebeln Sie vorsichtig die Lautsprecherab-
deckung ab.
Lösen Sie das Anschlusskabel und die drei Schrauben, die den originalen Lautsprecher
fixieren. Nehmen Sie den Lautsprecher heraus und setzen Sie den Emphaser Tiefmitteltöner
ein. Fixieren Sie ihn mit den originalen Schrauben und schließen das originale Anschlusskabel
an. Setzen Sie abschließend das Abdeckgitter wieder ein.
• Profi Tipp: Wir empfehlen, den Bereich hinter dem Lautsprecher mit einer Dämmmatte
zu bekleben, um Resonanzen zu verringern. Fragen Sie Ihren Fachhändler nach Emphaser
ESP-DM2 – diese Matte ist eine Kombination aus Alubutyl und offenporigem Schaum und
perfekt geeignet.
Demontieren Sie im zweiten Schritt die A-Säulenverkleidung. Hebeln Sie mit einem Kunststoff-
keil am oberen Ende die Verkleidung aus der Arretierung. Lösen Sie das Anschlusskabel vom
originalen Hochtöner und nehmen Sie ihn aus der Arretierung. Die drei Kunststoffhalterungen
des Hochtöners sind relativ filigran, wir empfehlen vorsichtig vorzugehen.
Setzen Sie den Emphaser Hochtöner ein. Achten Sie dabei auf die Einbuchtung am Rand des
Hochtöner-Gitters, der die genaue Position vorgibt, um den Hochtöner korrekt zu befestigen.
Obwohl der Hochtöner passgenau ist, empfehlen wir, ihn zusätzlich mit Heißkleber zu fixieren.
Stecken Sie das Kabel der mitgelieferten Hochtönerweiche an den originalen Anschluss
ein. Die Frequenzweiche findet ihren Platz in der Nähe der Frontscheibe. Montieren Sie die
A-Säulenverkleidung. Die Montage des Emphaser Soundsystems ist abgeschlossen.
5
