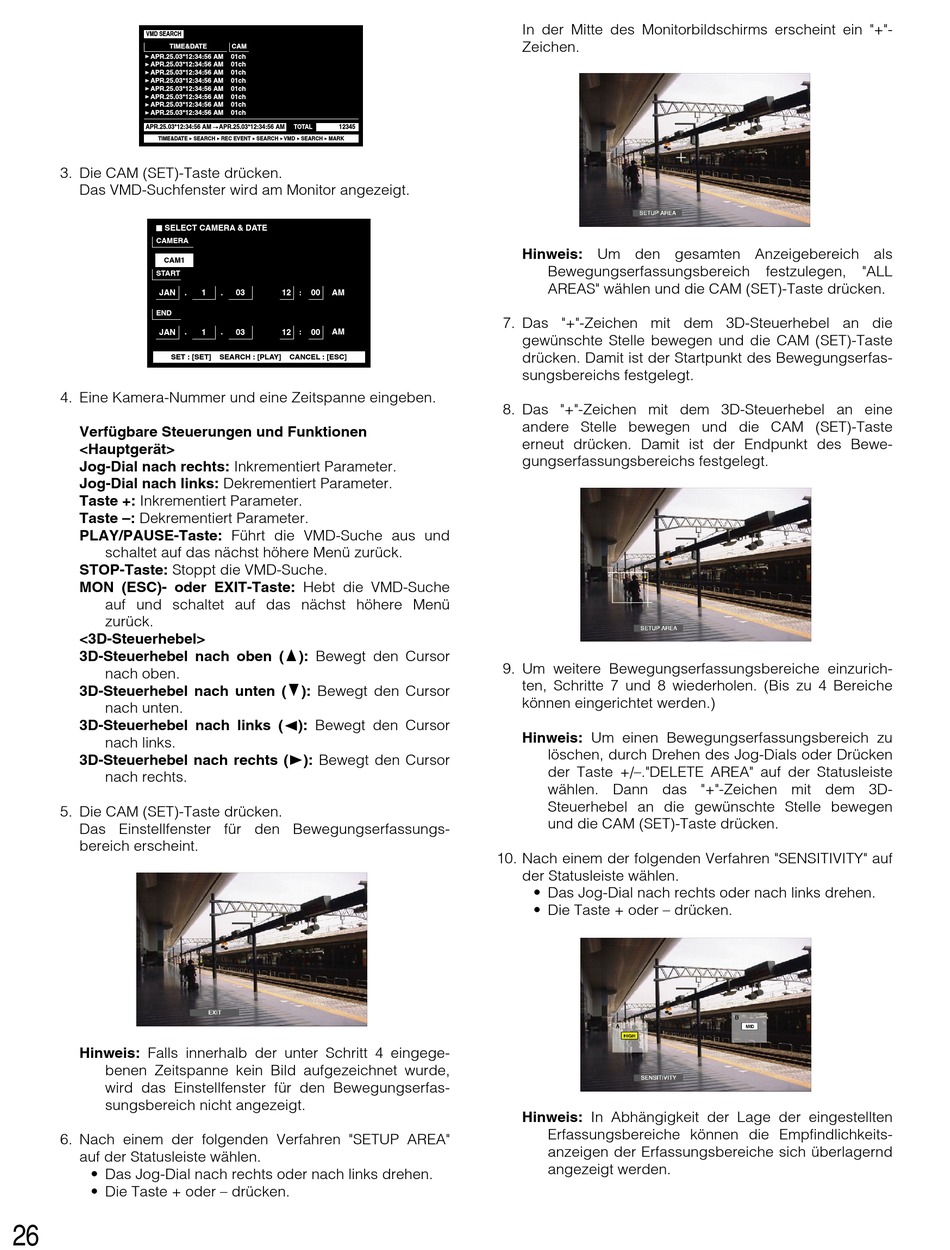

Panasonic WV-CU950 Bedienungsanleitung Seite 26

VMD SEARCH
TIME&DATE
APR.25.03*12:34:56 AM
APR.25.03*12:34:56 AM
APR.25.03*12:34:56 AM
APR.25.03*12:34:56 AM
APR.25.03*12:34:56 AM
APR.25.03*12:34:56 AM
APR.25.03*12:34:56 AM
APR.25.03*12:34:56 AM
APR.25.03*12:34:56 AM
TIME&DATE SEARCH REC EVENT SEARCH VMD SEARCH MARK
3. Die CAM (SET)-Taste drücken.
Das VMD-Suchfenster wird am Monitor angezeigt.
I SELECT CAMERA & DATE
CAMERA
CAM1
START
.
JAN
END
.
JAN
SET : [SET]
4. Eine Kamera-Nummer und eine Zeitspanne eingeben.
Verfügbare Steuerungen und Funktionen
<Hauptgerät>
Jog-Dial nach rechts: Inkrementiert Parameter.
Jog-Dial nach links: Dekrementiert Parameter.
Taste +: Inkrementiert Parameter.
Taste –: Dekrementiert Parameter.
PLAY/PAUSE-Taste: Führt die VMD-Suche aus und
schaltet auf das nächst höhere Menü zurück.
STOP-Taste: Stoppt die VMD-Suche.
MON (ESC)- oder EXIT-Taste: Hebt die VMD-Suche
auf und schaltet auf das nächst höhere Menü
zurück.
<3D-Steuerhebel>
3D-Steuerhebel nach oben (D): Bewegt den Cursor
nach oben.
3D-Steuerhebel nach unten (C): Bewegt den Cursor
nach unten.
3D-Steuerhebel nach links (A): Bewegt den Cursor
nach links.
3D-Steuerhebel nach rechts (B): Bewegt den Cursor
nach rechts.
5. Die CAM (SET)-Taste drücken.
Das Einstellfenster für den Bewegungserfassungs-
bereich erscheint.
Hinweis: Falls innerhalb der unter Schritt 4 eingege-
benen Zeitspanne kein Bild aufgezeichnet wurde,
wird das Einstellfenster für den Bewegungserfas-
sungsbereich nicht angezeigt.
6. Nach einem der folgenden Verfahren "SETUP AREA"
auf der Statusleiste wählen.
• Das Jog-Dial nach rechts oder nach links drehen.
• Die Taste + oder – drücken.
26
CAM
01ch
01ch
01ch
01ch
01ch
01ch
01ch
01ch
APR.25.03*12:34:56 AM TOTAL 12345
. AM
1 03 12 : 00
. AM
1 03 12 : 00
SEARCH : [PLAY] CANCEL : [ESC]
In der Mitte des Monitorbildschirms erscheint ein "+"-
Zeichen.
Hinweis: Um den gesamten Anzeigebereich als
Bewegungserfassungsbereich
AREAS" wählen und die CAM (SET)-Taste drücken.
7. Das "+"-Zeichen mit dem 3D-Steuerhebel an die
gewünschte Stelle bewegen und die CAM (SET)-Taste
drücken. Damit ist der Startpunkt des Bewegungserfas-
sungsbereichs festgelegt.
8. Das "+"-Zeichen mit dem 3D-Steuerhebel an eine
andere Stelle bewegen und die CAM (SET)-Taste
erneut drücken. Damit ist der Endpunkt des Bewe-
gungserfassungsbereichs festgelegt.
9. Um weitere Bewegungserfassungsbereiche einzurich-
ten, Schritte 7 und 8 wiederholen. (Bis zu 4 Bereiche
können eingerichtet werden.)
Hinweis: Um einen Bewegungserfassungsbereich zu
löschen, durch Drehen des Jog-Dials oder Drücken
der Taste +/–."DELETE AREA" auf der Statusleiste
wählen. Dann das "+"-Zeichen mit dem 3D-
Steuerhebel an die gewünschte Stelle bewegen
und die CAM (SET)-Taste drücken.
10. Nach einem der folgenden Verfahren "SENSITIVITY" auf
der Statusleiste wählen.
• Das Jog-Dial nach rechts oder nach links drehen.
• Die Taste + oder – drücken.
Hinweis: In Abhängigkeit der Lage der eingestellten
Erfassungsbereiche können die Empfindlichkeits-
anzeigen der Erfassungsbereiche sich überlagernd
angezeigt werden.
festzulegen, "ALL
