Bosch FM -210-SM-G-R Installationsanleitung

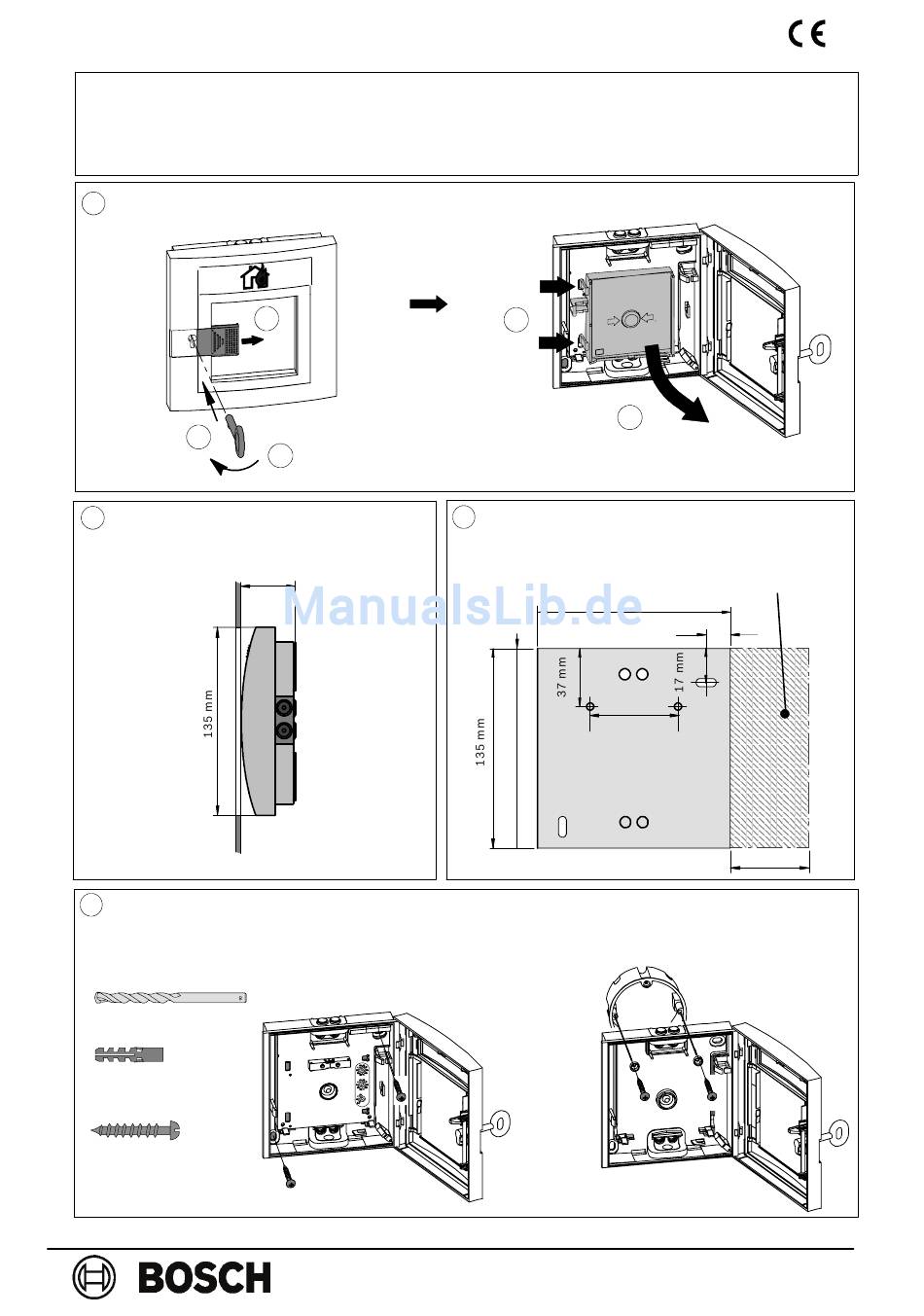

Installationshinweis / Installation Instructions / Installatievoorschrift
FMC-210-SM-G-R
FMC-210-SM-G-R
de Springknopfmelder für den Innenbereich (Form G), rot
en Single action call point for indoor (type G), red
nl Handmelder met uitspringkop voor binnenshuis (type G), rood
A
2.
B
40 mm
D
∅ 5
2x
S 5
2x
∅ 4 x 40 mm
1.
3.
de Montage bei a.P.- Kabelzuführung
en Installation with surface cable feed
nl Installatie met opbouwbekabeling
1 / 4
1.
2.
C
de Erforderlicher Platzbedarf zum Öffnen des Melders
en Required space for opening the detector
nl Vereiste ruimte voor het openen van de melder
135 mm
60 mm
de Montage bei u.P.- Kabelzuführung
en Installation with flush cable feed
nl Installatie met inbouwbekabeling
(07)
13 mm
ca. 38 mm
BDL-F.01U.031.785
A4 / 05.2008
ST-FIR / PRM1
