Versorgungsausfall
Elektrischer Anschluss
26
• Summenzähler bleiben auf dem zuletzt ermittelten Wert stehen.
• Konfiguration bleibt je nach Geräteausführung im Gerätespeicher oder im steckbaren Datenspei-
cher (HistoROM DAT) erhalten.
• Fehlermeldungen inklusive Stand des Betriebsstundenzählers werden abgespeichert.

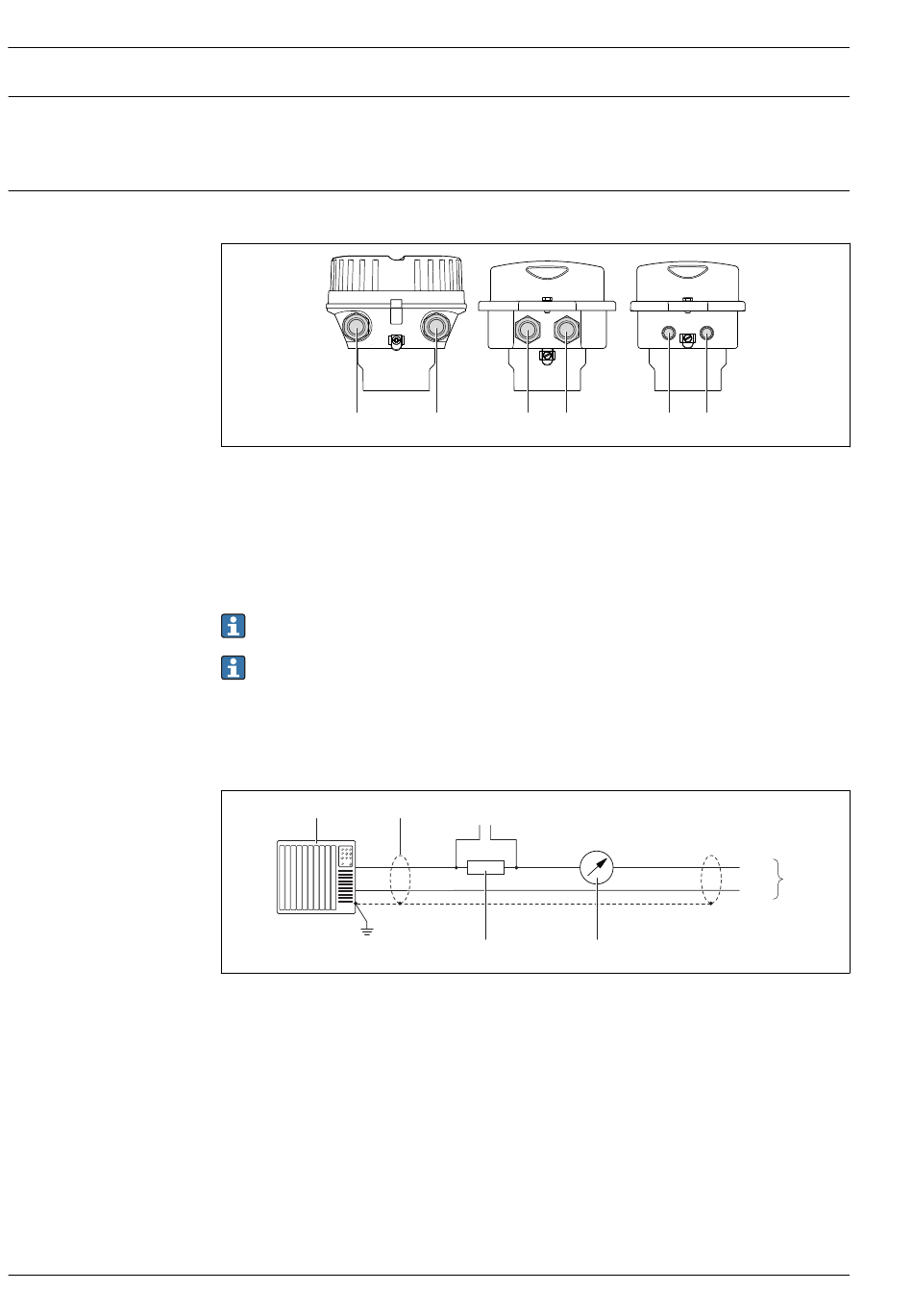

Anschluss Messumformer
A
1
A
Gehäuseausführung: Kompakt, beschichtet Alu
B
Gehäuseausführung: Kompakt hygienisch, rostfrei
1
Kabeleinführung oder Gerätestecker für Signalübertragung
2
Kabeleinführung oder Gerätestecker für Versorgungsspannung
C
Gehäuseausführung: Ultrakompakt hygienisch, rostfrei, Gerätestecker M12
3
Gerätestecker für Signalübertragung
4
Gerätestecker für Versorgungsspannung
• Klemmenbelegung (→ 17)
• Pinbelegung Gerätestecker (→ 23)
Bei einer Geräteausführung mit Gerätestecker muss das Messumformergehäuse nicht geöffnet
werden, um das Signalkabel oder Energieversorgungskabel anzuschließen.
Anschlussbeispiele
Stromausgang 4-20 mA HART
1
+
_
8
Anschlussbeispiel für Stromausgang 4-20 mA HART (aktiv)
1
Automatisierungssystem mit Stromeingang (z.B. SPS)
2
Kabelschirm, Kabelspezifikation beachten (→ 31)
3
Anschluss für HART-Bediengeräte (→ 58)
4
Widerstand für HART-Kommunikation (≥ 250 Ω): Maximale Bürde beachten (→ 7)
5
Analoges Anzeigeinstrument: Maximale Bürde beachten (→ 7)
6
Messumformer
B
2
1
2
2
3
4
C
3
4
4...20 mA
5
Endress+Hauser
Cubemass 100
A0016924
+
6
–
A0016800
