GAS WARNING:
GS-26-GW-MountainGale-WH16
Do not use this fan in the same room at the same time as a gas or fuel burning fire,
unless the flue has been tested under these conditions of use by a competent person.

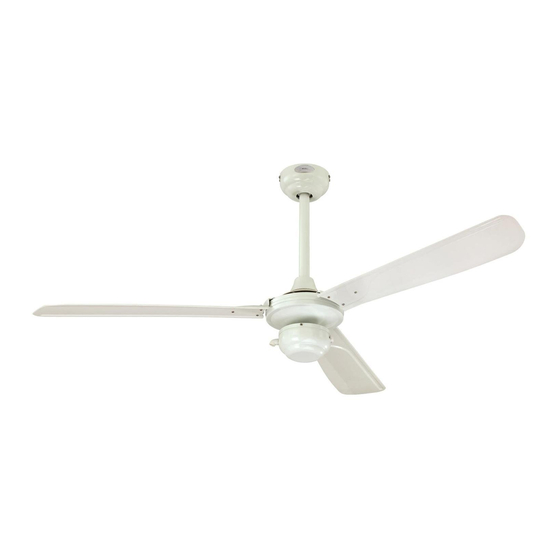

CEILING FAN
DECKENVENTILATOR
VENTILATEUR DE PLAFOND
VENTILATORE DA SOFFITTO
PLAFONDVENTILATOR
VENTILADOR DE TECHO
VENTOINHA DE TECTO
TAKVIFTE
TAKFLÄKT
KATTOTUULETIN
LOFT VENTILATOR
WENTYLATOR SUFITOWY
ПОТОЛОЧНЫЙ ВЕНТИЛЯТОР
ВЕНТИЛЯТОР СТЕЛЬОВИЙ
VENTILAATOR-LAEVALGUSTI
GRIESTU VENTILATORS
LUBŲ VENTILIATORIUS
STROPNÝ VENTILÁTOR
STROPNÍ VENTILÁTOR
STROPNI VENTILATOR
STROPNI VENTILATOR
MENNYEZETI VENTILÁTOR
ВЕНТИЛАТОР ЗА ТАВАН
VENTILATOR DE TAVAN
ΑΝΕΜΙΣΤΗΡΑΣ ΟΡΟΦΗΣ
TAVAN PERVANESİ
72422
72423

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Westinghouse 72422

Inhaltszusammenfassung für Westinghouse 72422

  • Seite 1 72422 72423 CEILING FAN DECKENVENTILATOR VENTILATEUR DE PLAFOND VENTILATORE DA SOFFITTO PLAFONDVENTILATOR VENTILADOR DE TECHO VENTOINHA DE TECTO TAKVIFTE TAKFLÄKT KATTOTUULETIN LOFT VENTILATOR WENTYLATOR SUFITOWY ПОТОЛОЧНЫЙ ВЕНТИЛЯТОР ВЕНТИЛЯТОР СТЕЛЬОВИЙ VENTILAATOR-LAEVALGUSTI GRIESTU VENTILATORS LUBŲ VENTILIATORIUS STROPNÝ VENTILÁTOR STROPNÍ VENTILÁTOR STROPNI VENTILATOR STROPNI VENTILATOR MENNYEZETI VENTILÁTOR...

  • Seite 2: Safety Tips

    SAFETY TIPS READ AND SAVE THESE INSTRUCTIONS WARNING: TO REDUCE THE RISK OF FIRE, ELECTRIC SHOCK, OR INJURY TO PERSONS, OBSERVE THE FOLLOWING: 1. Proceed with caution. Read all instructions before beginning the installation. 2. WARNING! This fan may be operated only with a 2-pole switch with a 3mm contact opening each.

  • Seite 3: Sicherheitshinweise

    SICHERHEITSHINWEISE DIESE ANWEISUNGEN DURCHLESEN UND AUFBEWAHREN ACHTUNG: FOLGENDE VORSICHTSMASSNAHMEN BEACHTEN, UM DIE GEFAHR EINES BRANDS, STROMSCHLAGS ODER VON KÖRPERVERLETZUNGEN ZU VERMEIDEN: 1. Wichtig: bitte lesen Sie diese Montageanleitung vor der Installation genau durch. 2. ACHTUNG! Dieser Ventilator darf nur mit einem zweipoligen Schalter mit einer Kontaktöffnung von jeweils 3mm betrieben werden.
  • Seite 4 PRéCAUTIONS LISEZ CES INSTRUCTIONS ET GARDEZ-LES ATTENTION : AFIN DE RÉDUIRE LE RISQUE D'INCENDIE, D'ÉLECTROCUTION OU DE BLESSURES, VEUILLEZ SUIVRE LES INSTRUCTIONS SUIVANTES : 1. Soyez prudent. Lisez toutes les instructions avant de commencer l’installation. 2. ATTENTION ! Ce ventilateur peut être actionné uniquement à l’aide d’un interrupteur bi-polaire équipé...
  • Seite 5 NOTE SULLA SICUREZZA LEGGERE E CONSERVARE QUESTE ISTRUZIONI AVVERTENZA: PER RIDURRE IL RISCHIO DI INCENDIO, SCARICA ELETTRICA O INFORTUNIO, TENERE PRESENTE LE OSSERVAZIONI SEGUENTI: 1. Procedere con cautela; leggere tutte le istruzioni prima di iniziare l’installazione. 2. AVVERTENZA. Questo ventilatore può essere azionato solamente attraverso un interruttore bifase dotato di un’apertura di contatto da 3 mm su ciascun polo.
  • Seite 6 VEILIGHEIDSTIPS DEZE INSTRUCTIES LEZEN EN BEWAREN WAARSCHUWING: NEEM HET VOLGENDE IN ACHT OM HET RISICO VAN BRAND, ELEKTRISCHE SCHOK OF LETSEL VAN PERSONEN TE VERMINDEREN: 1. Ga voorzichtig te werk. Lees alle instructies voordat u aan de installatie begint. 2. WAARSCHUWING! Deze ventilator mag slechts worden gebruikt met een 2-polige schakelaar, elk met een contactopening van 3 mm.

  • Seite 7: Consejos De Seguridad

    CONSEjOS DE SEGURIDAD LEA Y GUARDE ESTAS INSTRUCCIONES ADVERTENCIA: para reducir el riesgo de incendios, choques eléctricos, o lesiones a personas, haga lo siguiente: 1. Proceda con cuidado. Lea todas las instrucciones antes de comenzar la instalación. 2. ¡ADVERTENCIA! Este ventilador sólo se puede usar con un interruptor de 2 polos con una abertura para contacto de 3mm cada una.

  • Seite 8: Conselhos De Segurança

    CONSELHOS DE SEGURANÇA LEIA E GUARDE ESTAS INSTRUÇÕES ATENÇÃO: PARA REDUZIR O RISCO DE INCÊNDIO, CHOQUE ELÉCTRICO OU DANOS PESSOAIS, FAÇA O SEGUINTE: 1. Proceda com cuidado. Leia as instruções antes de começar a fazer a instalação. 2. ATENÇÃO: Esta ventoinha só pode ser manobrada com um interruptor bipolar com uma abertura de contacto de 3mm cada.
  • Seite 9 SIKKERHETSTIPS: LES INSTRUKSjONENE, OG TA VARE PÅ DEM FOR SENERE BRUK ADVARSEL: FOR Å UNNGÅ RISIKO FOR BRANN, ELEKTRISKE STØT ELLER PERSONSKADER SKAL FØLGENDE IAKTTAS: 1. Utvis forsiktighet når du fortsetter. Les alle instruksjoner før du begynner installeringen. 2. ADVARSEL! Denne viften kan kun betjenes med en topolet bryter med 3 mm mellom kontaktpunktene.

  • Seite 10: Säkerhetsanvisningar

    SÄKERHETSANVISNINGAR LÄS OCH SPARA DESSA ANVISNINGAR VARNING: FÖR ATT MINSKA RISKERNA FÖR ELDSVÅDA, ELEKTRISKA STÖTAR ELLER PERSONSKADOR, GE AKT PÅ FÖLJANDE FÖRESKRIFTER: 1. Iaktta försiktighet. Läs alla anvisningar innan installationen påbörjas. 2. VARNING! Denna fläkt får endast användas med en tvåpolig strömbrytare, var och en med en 3 mm kontaktöppning.
  • Seite 11 TURVALLISUUSVINKKEjÄ LUE jA SÄÄSTÄ NÄMÄ OHjEET. VAROITUS: NOUDATA SEURAAVIA OHJEITA TULIPALO-, SÄHKÖISKU- JA LOUKKAANTUMISVAARAN PIENENTÄMISEKSI. 1. Toimi varovasti. Lue kaikki ohjeet ennen asennuksen aloittamista. 2. VAROITUS! Tätä tuuletinta voidaan käyttää vain kaksinapakytkimen kanssa, jossa on 3 mm:n kosketusväli. 3. Asennuksen saa suorittaa vain valtuutettu sähköasentaja. 4.

  • Seite 12: Sikkerhedsanvisninger

    SIKKERHEDSANVISNINGER LÆS OG GEM DISSE ANVISNINGER ADVARSEL: FOR AT MINDSKE BRANDFAREN, RISIKO FOR ELEKTRISK STØD ELLER PERSONSKADE, OVERHOLD FØLGENDE REGLER: 1. Udfør montering med forsigtighed. Læs alle anvisninger før du påbegynder installationen. 2. ADVARSEL! Denne ventilator kan kun virke med 2-pol kontakt, med 3 mm kontaktåbning hver.

  • Seite 13: Rady Dotyczące Bezpieczeństwa

    RADY DOTYCZąCE BEZPIECZEŃSTWA NALEżY PRZECZYTAĆ I ZACHOWAĆ TE INSTRUKCjE OSTRZEżENIE: ABY OBNIżYĆ RYZYKO POżARU, PORAżENIA PRąDEM ELEKTRYCZNYM LUB OBRAżEŃ, NALEżY ZASTOSOWAĆ NASTĘPUJąCE ŚRODKI OSTROżNOŚCI: 1. Należy zachować ostrożność. Należy przeczytać instrukcje przed rozpoczęciem instalacji. 2. OSTRZEżENIE: Ten wentylator należy obsługiwać tylko za pomocą dwubiegunowego przełącznika, każdy z 3 mm otworem kontaktowym.

  • Seite 14: Правила Техники Безопасности

    ПРАВИЛА ТЕХНИКИ БЕЗОПАСНОСТИ ВНИМАТЕЛЬНО ПРОЧТИТЕ ДАННУЮ ИНСТРУКЦИЮ И СОХРАНИТЕ ЕЕ. ПРЕДУПРЕЖДЕНИЕ: ВО ИЗБЕЖАНИЕ ПОЖАРА, УДАРА ТОКОМ ИЛИ ТЕЛЕСНЫХ ПОВРЕЖДЕНИЙ, НЕОБХОДИМО СОБЛЮДАТЬ СЛЕДУЮЩИЕ МЕРЫ ПРЕДОСТОРОЖНОСТИ: 1. Необходимо соблюдать осторожность при установке вентилятора. Следует полностью прочесть инструкцию, прежде чем приступить к установке. 2.
  • Seite 15 ПОРАДИ З ТЕХНІКИ БЕЗПЕКИ ОЗНАЙОМТЕСЬ ТА ЗБЕРЕЖІТЬ ЦІ ВКАЗІВКИ УВАГА: ДОДЕРЖУЙТЕСЬ НАСТУПНИХ ПОЛОЖЕНЬ З МЕТОЮ ЗМЕНШЕННЯ РИЗИКУ ВИНИКНЕННЯ ПОЖЕЖІ, УРАЖЕННЯ ЕЛЕКТРИЧНИМ СТРУМОМ АБО ОТРИМАННЯ ПОШКОДЖЕНЬ: 1. Приділяйте достатньої уваги виконанню робіт. До початку монтажу ознайомтесь з усіма вказівками. 2. УВАГА! Кожний екземпляр цього вентилятора може експлуатуватись лише разом з...
  • Seite 16 OHUTUSNÕUANDED LUGEGE NING SÄILITAGE NEID jUHISEID HOIATUS: TULEOHU, ELEKTRIŠOKI VÕI KEHAVIGASTUSTE TEKKIMISE OHU VÄHENDAMISEKS JÄRGIGE JÄRGMISI JUHISEID: 1. Toimige ettevaatlikult. Lugege hoolikalt kõiki juhiseid enne paigaldamise alustamist. 2. HOIATUS! Antud ventiili võib kasutada ainult 2-pooluselise lülitiga, klemmivahega 3 mm. 3. Antud seadet võib paigaldada ainult autoriseeritud elektrik. 4.
  • Seite 17 DROŠĪBAS PADOMI IZLASIET UN SAGLABĀjIET ŠĪS INSTRUKCIjAS BRĪDINĀJUMS: LAI SAMAZINĀTU AIZDEGŠANĀS, ELEKTISKĀS STRĀVAS TRIECIENA VAI CILVĒKU IEVAINOJUMU BRIESMAS, IEVĒROJIET ŠO: 1. Rīkojieties uzmanīgi. Izlasiet visas instrukcijas pirms ierīkošanas uzsākšanas. 2. BRĪDINĀJUMS! Ventilatoru var darbināt tikai ar 2 polu slēdzi, kur katram ir 3 mm kontakta atvērums.
  • Seite 18 SAUGUMO PATARIMAI PERSKAITYKITE IR SAUGOKITE ŠIAS INSTRUKCIjAS DĖMESIO: SIEKDAMI SUMAŽINTI GAISRO, ELEKTROS IŠKROVOS ARBA SUŽEIDIMŲ PAVOJŲ, LAIKYKITĖS ŠIŲ INSTRUKCIJŲ: 1. Elkitės atsargiai. Prieš montuodami perskaitykite visas instrukcijas. 2. DĖMESIO! Ventiliatorius gali veikti tik su dviejų polių kištuku, kurio kontaktų angos yra 3 mm dydžio.
  • Seite 19 BEZPEČNOSTNé RADY PREČÍTAjTE SI TIETO POKYNY, A POTOM ICH ODLOŽTE NA VHODNé MIESTO VÝSTRAHA: ABY STE ZNÍŽILI RIZIKO POŽIARU, ELEKTRICKÉHO ÚDERU A ZRANENIA, RIAĎTE SA NASLEDUJÚCIMI POKYNMI: 1. Postupujte opatrne. Pred začatím montáže si prečítajte všetky inštrukcie. 2. VÝSTRAHA! Tento ventilátor zapájajte len na 2-pólový spínač s 3 mm rozstupom kontaktov. 3.

  • Seite 20: Bezpečnostní Tipy

    BEZPEČNOSTNÍ TIPY PREČTĚTE SI TYTO POKYNY A ULOŽTE jE VAROVÁNÍ: CHCETE-LI SNÍŽIT NEBEZPEČÍ VZNIKU POŽÁRU, ZÁSAHU ELEKTRICKÝM PROUDEM NEBO ZRANĚNÍ OSOB, DBEJTE NA NÁSLEDUJÍCÍ ZÁSADY: 1. Postupujte opatrně. Před zahájením instalace si přečtěte pokyny. 2. VAROVÁNÍ! Tento ventilátor lze provozovat pouze s 2-pólovým spínačem s otevřením kontaktů...

  • Seite 21: Varnostni Napotki

    VARNOSTNI NAPOTKI PREBERITE IN SHRANITE TA NAVODILA POZOR! ZA ZMANJŠANJE NEVARNOSTI IZBRUHA POŽARA, ELEKTRIČNEGA ŠOKA ALI POŠKODB LJUDI UPOŠTEVAJTE NASLEDNJE: 1. Postopajte previdno. Pred montažo preberite vsa navodila. 2. POZOR! Ta ventilator lahko priključite le na 2-polno stikalo s 3 mm odprtino vsakega kontakta.
  • Seite 22 SIGUIRNOSNE NAPOMENE PROČITAjTE I SPREMITE OVE UPUTE UPOZORENJE: KAKO BISTE SMANJILI OPASNOST OD POŽARA ILI UDARA ELEKTRIČNOM STRUJOM, POTREBNO JE PRIDRŽAVATI SE SLJEDEĆEG.: 1. Postupajte oprezno. Prije početka rada pažljivo pročitajte cijelu uputu za uporabu. 2. UPOZORENJE Ovaj ventilator se smije upotrebljavati samo s dvopolnom sklopkom koja ima udaljenost između kontakata 3 mm.
  • Seite 23 BIZTONSÁGTECHNIKAI TANÁCSOK OLVASSA EL, éS ŐRIZZE MEG EZT A HASZNÁLATI ÚTMUTATÓT FIGYELMEZTETÉS: A TŰZ, ELEKTROMOS ÁRAMÜTÉS, VAGY SZEMÉLYI SÉRÜLÉSEK VESZÉLYÉNEK CSÖKKENTÉSE ÉRDEKÉBEN TARTSA BE A KÖVETKEZŐKET: 1. Minden műveletet körültekintően végezzen el. A felszerelés megkezdése előtt olvasson el minden utasítást. 2.

  • Seite 24: Указания За Безопасност

    УКАЗАНИЯ ЗА БЕЗОПАСНОСТ ПРОЧЕТЕТЕ ТОВА УПЪТВАНЕ И ЗАПАЗЕТЕ ВНИМАНИЕ: СЛЕДНИТЕ ПРЕДПАЗНИ МЕРКИ ДА СЕ СПАЗВАТ, ЗА ДА СЕ ИЗБЕГНЕ ОПАСНОСТ ОТ ПОЖАР, ТОКОВ УДАР И ДА СЕ ИЗБЕГНАТ ТЕЛЕСНИ УВРЕЖДАНИЯ: 1. Процедирайте внимателно. Прочетете всички указания преди инсталацията. 2. ВНИМАНИЕ! Този вентилатор може да се използва само с двуполюсен превключвател с отвор...
  • Seite 25 INSTRUCTI DE SIGURANTA CITITI SI PASTRATI ACESTE INSTRUCTI ATENTIE: URMATOARELE MASURI DE SIGURANTA SE TIN PT. A EVITA PERICOLUL DE INCENDIU, ELECTROCUTARE SI PT. A EVITA VATAMARILE FIZICE: 1. Procedati cu atentie. Cititi toate instructiile inainte de instalare. 2. ATENTIE! Acest ventilator se poate folosi cu intrerupator bifazic cu deschizatura pt. contact de 3 mm.

  • Seite 26: Συμβουλεσ Ασφαλειασ

    ΣΥΜΒΟΥΛΕΣ ΑΣΦΑΛΕΙΑΣ ΔΙΑΒΑΣΤΕ ΚΑΙ ΚΡΑΤΗΣΤΕ ΑΥΤΕΣ ΤΙΣ ΟΔΗΓΙΕΣ ΠΡΟΕΙΔΟΠΟΙΗΣΗ: ΓΙΑ ΝΑ ΜΕΙΩΣΕΤΕ ΤΟΝ ΚΙΝΔΥΝΟ ΠΥΡΚΑΓΙΑΣ, ΗΛΕΚΤΡΟΠΛΗΞΙΑΣ Ή ΤΡΑΥΜΑΤΙΣΜΟΥ ΑΤΟΜΩΝ, ΤΗΡΕΙΤΕ ΤΑ ΑΚΟΛΟΥΘΑ: 1. Συνεχίστε προσεκτικά. Διαβάστε όλες τις οδηγίες πριν αρχίσετε την εγκατάσταση. 2. ΠΡΟΕΙΔΟΠΟΙΗΣΗ! Η λειτουργία αυτού του ανεμιστήρα πρέπει να γίνεται με διπολικό διακόπτη...
  • Seite 27 EMNİYET ÖNERİLERİ BU TALİMATLARI OKUDUKTAN SONRA SAKLAYINIZ UYARI: YANGIN, ELEKTRİK ÇARPMASI YA DA MEYDANA GELECEK KAZA RİSKİNİ AZALTMAK İÇİN AŞAĞIDAKİLERE DİKKAT EDİNİZ: 1. Kurma işlemi sırasında dikkatli olunuz. Pervaneyi kurmaya başlamadan önce talimatları okuyunuz. 2. UYARI! Bu pervane sadece her bir kanadı harekete geçiren 3 mm’lik elektrik bağlantılı 2 kutuplu düğme ile çalıştırılabilir.
  • Seite 28 Unpack and inspect fan carefully to be certain all contents are included. Turn off power at fuse box to avoid possible electrical shock. Ventilator auspacken und sicherstellen, dass alle Bestandteile vorhanden sind. Stromzufuhr am Sicherungskasten unterbrechen, um einen Stromschlag zu vermeiden.
  • Seite 29 Remove the screws from the two mating holes (1) on the canopy. Loosen (do not remove) the screws in the mating slots (2) on the canopy. Rotate the mounting bracket and remove from the canopy. Die Schrauben aus den zwei entsprechenden Bohrungen (1) der Abdeckung entfernen. Die Schrauben in den entsprechenden Schlitzen (2) der Abdeckung lockern (nicht ganz herausdrehen).
  • Seite 30 Drill two mounting holes in the ceiling joist and securely screw the mounting bracket to the ceiling using the washers and wood screws provided. The mounting plate should be able to hold a weight of at least 15.9kgs (35 lbs). NOTE - Proper care must be taken when mounting to concrete ceilings. For safe mounting, these ceilings may require stronger screws and plastic plugs or anchors than supplied with the product.
  • Seite 31 Bor to monteringshuller i loftbjælken og skrue monteringsholder fast til loftet ved hjælp af de leverede spændeskiver og træskruer. Monteringspladen skal kunne holde en belastning på mindst 15,9 kg. BEMÆRK – Særlig forsigtighed skal udvises ved montering på betonlofter. For sikkerhedsmæssigt korrekt montering, kan disse lofter kræve stærkere skruer og plastik rawlplugs eller forankring end de med produktet medfølgende.
  • Seite 32 Install down rod into coupling cover (1) and down rod canopy (2). Feed motor wires though the down rod assembly (3). Insert the four wires from the fan through the rubber down rod cover (4). This will prevent water from running through the down rod. Stecken Sie das Hängerohr mit der Verbindungsabdeckung (1) und der Kopfblende (2) zusammen.
  • Seite 33 Namontujte montážnu tyč do krytu spojky (1) a priehľadného krytu tyče (2). Pripojte káble motora cez sústavu montážnej tyče (3). Prestrčte štyri drôty ventilá- tora cez gumový kryt montážnej tyče (4). Ten zabezpečí, že voda nebude stekať dolu tyčou. Nainstalujte spodní tyč do krytu spojky (1) a spodní klenby tyče (2). Provlečte vodiče motoru skrz spodní sestavu tyče (3). Vložte čtyři vodiče z ventilátoru do gumového krytu spodní...
  • Seite 34 Insert downrod into downrod coupling. Make sure to align hole in downrod with the hole in downrod coupling. Install cross pin (1) through coupling and downrod. Insert keeper pin (2) into cross pin until it snaps into place. Tighten screws (3) in coupling. Slide coupling cover (4) over the downrod cou- pling.
  • Seite 35 Įkiškite strypą į strypo movą. Įsitikinkite, kad metalinio strypo skylė ir movos skylė yra sulygiuotos. Per movą ir strypą perkiškite kryžminį kaištį (1). Į kaištį kiškite smeigę (2), kol ji užsifiksuos. Priveržkite movos sraigtus (3). Užslinkite movos dangtelį (4) ant metalinio strypo movos. Vložte montážnu tyč...
  • Seite 36 Carefully lift fan assembly onto mounting bracket. Rotate fan until notch on downrod ball (1) engages the ridge (2) on the mounting bracket. This will allow for hands free wiring. Die Ventilatoreinheit vorsichtig anheben und auf die Deckenplatte anbringen. Den Ventilator so lange drehen, bis die Kerbe an der Sicherungskugel (1) in den Halterungssteg (2) an der Deckenplatte einrastet.
  • Seite 37 Forsigtigt løft ventilatorsamlingen op på monteringsholderen. Drej ventilatoren indtil indskæring i hængestangens kugle (1) falder i hak med kammen (2) på monteringsholderen. Dette vil frigøre begge hænder for tilslutning af ledninger. Ostrożnie podnieś zestaw wentylatora na wspornik. Obracaj wentylator, aż wrąb w kuli pręta (1) zaskoczy na grzbiet wzniesienia (2) na wsporniku. Umożliwi to zakładanie połączeń...
  • Seite 38 With bracket holding fan assembly, make electrical connections using the following step for wiring instructions. Mit dem Montieren der Haltevorrichtung für den Ventilator, können Sie jetzt eine elektrische Verbindung herstellen, indem Sie die folgenden Schritte zur Verkabelung beachten. Le support soutenant l’assemblage du ventilateur, effectuez les connections électriques en utilisant l’étape suivante comme instruction de con- nections.
  • Seite 39 PULL CHAIN WIRING OPTION VERKABELUNG BEI STEUERUNG PER ZUGSCHALTER Vom Ventilator : Vom Haus: Blue N Neutral N Blau N Neutral N Brown L Live Braun L Strom führend Ground Yellow/green ground Gelb/Grün Erde Erde Um die Kabelverbindungen der Zugketten-Steuerung des Follow diagram above to make wiring connections for fan pull chain control.
  • Seite 40 KABLINGSALTERNATIV MED KjEDETREKK Fra vifte : Fra hjem : Blå N Nøytral N Brun L Strømførende Gul/grønn jord Jord Følg diagrammet ovenfor for å foreta kablingstilkoblinger for viftekon- troll med kjedetrekk. LEDNINGSDRAGNINGSALTERNATIV VEDETTÄVÄN KETjUSÄÄTIMEN MED DRAGKEDjA KYTKENTÄ Från fläkten : Från fläkten : Tuulettimesta: Rakennuksesta:...
  • Seite 41 VELKAMĀS ĶĒDES ELEKTROINSTALĀCIjAS TÕMBEKETI jUHTMESTIKU VARIANT VARIANTS No ventilatora : No mājas : Ventilaatorist : Algpunktist (Home): Sinine N Neutraaljuhe Zils N Nulle N Sinine L Pingestatud juhe Brūns F Fāze Kollane/roheline maandus Maandus Dzeltens/zaļš zemējums Zemējums Ventilaatori tõmbeketiga juhtimise elektriühenduste tegemisel Informāciju par velkamās ķēdes vadības elektroinstalācijas savi- järgige ülaltoodud skeemi.
  • Seite 42 OPCIjA OŽIČAVANjA LANCA LÁNCOS KIVITEL KÁBELEZéSI OPCIÓI NA POVLAČENjE Od ventilatora: Od početnog stanja: A ventilátortól : Az otthoni áramforrástól : Plava N Neutralna Kék Null Nullavezeték Null Smeđa L Pod naponom Barna Áram Áram alatti Áram Žuta/zelena uzemljenje Uzemljenje Sárga/zöld Föld Föld Slijedite dijagram gore kako biste izvršili ožičenja za uprav-...
  • Seite 43 The canopy has two mating slots (1) and two mating holes (2). Position both slots on canopy directly under and in line with two screws in the mounting bracket (3). Lift the canopy, allowing the two screws to slide into the mating slots. Rotate the canopy until both screws from the mounting bracket drop into the slot recesses. Tighten screws securely.
  • Seite 44 Na kloszu są dwa przeciwległe nacięcia (1) i dwa przeciwległe otwory (2). Ustaw obydwa nacięcia klosza równo pod dwoma wkrętami na wsporniku (3). Unieś klosz i wsuń wkręty w odpowiadające im nacięcia. Obracaj klosz, wsuwając oba wkręty na wsporniku w załomki otworów. Dokręć solidnie oba wkręty. Włóż dwa wkręty w odpowiadające im otwory klosza i zaciśnij je, przymocowując klosz do wspornika.
  • Seite 45 Attach blade brackets to blades using the blade bracket screws (1), fabric washers (2), flat washers (3) and nuts (4). Bringen Sie die Halterungen an die Flügelblätter mit Hilfe der Flügelblatt-Halterungsschrauben (1), der Textilunterlegscheiben (2), der flachen Unterlegscheiben (3) und der Muttern (4) an. Attachez les pales aux supports de pales à...
  • Seite 46 Attach blade assembly to motor using the screws (1), rubber washers (2), metal washers (3) provided. Bringen Sie die Flügelblätter an den Motor mit Hilfe der jeweils beiliegenden Schrauben (1), der Gummiunterlegscheiben (2) und der Metallunterlegscheiben an. Attachez l’assemblage de la pale au moteur en utilisant les vis (1), les rondelles en caoutchouc (2) et les rondelles métalliques (3) fournies. Collegare il gruppo pala al motore usando le viti (1), i giunti in plastica (2) e i giunti in metallo (3) forniti.

  • Seite 47: Troubleshooting Guide

    OPERATION & MAINTENANCE Operation Turn on the power and check operation of fan. The pull chain controls the fan speeds as follows: 1 pull - high; 2 pulls - medium; 3 pulls - low; 4 pulls - off. Speed settings for warm or cool weather depend on factors such as room size, ceiling height, number of fans and so on.

  • Seite 48: Betrieb

    BETRIEB UND WARTUNG Betrieb Strom einschalten und Ventilator beobachten. Die Drehgeschwindigkeit wird durch die Zugkette folgendermaßen geregelt: einmal ziehen - hohe; zweimal ziehen - mittlere; dreimal ziehen – geringe Geschwindigkeit; viermal ziehen - aus. Die Geschwindigkeitseinstellungen für warme oder kalte Wetterbedingungen sind von verschiedenen Faktoren, wie z.B. Zimmergröße, Deckenhöhe, Anzahl der Ventilatoren etc. abhängig. Der Schiebeschalter regelt die Richtung: vorwärts oder rückwärts.

  • Seite 49: Guide De Dépannage

    FONCTIONNEMENT ET ENTRETIEN Fonctionnement Mettez le ventilateur en marche et vérifiez son fonctionnement. L’interrupteur à chaîne commande les vitesses du ventilateur de la façon suivante : lorsque vous tirez 1 fois sur la chaîne, le ventilateur fonctionne au niveau le plus fort. Lorsque vous tirez 2 fois sur la chaîne, le ventilateur fonctionne au niveau moyen.

  • Seite 50: Funzionamento E Manutenzione

    FUNZIONAMENTO E MANUTENZIONE Funzionamento Accendere il ventilatore e verificarne il funzionamento. La catenella regola la velocità del ventilatore, nel modo seguente: 1 tiro - alta; 2 tiri - media; 3 tiri - bassa; 4 tiri - spento. Le impostazioni caldo/freddo dipendono da vari fattori, come la misura della stanza, l’altezza del soffitto, il numero di ventilatori presenti, ecc.

  • Seite 51: Bediening En Onderhoud

    BEDIENING EN ONDERHOUD Bediening Schakel de voeding in en controleer of de ventilator werkt. De trekketting regelt de snelheid van de ventilator als volgt: 1 maal trekken - hoog; 2 maal trekken - matig; 3 maal trekken - laag; 4 maal trekken - uit. De snelheidsinstellingen voor warm of koud weer hangen af van factoren zoals de grootte van het vertrek, de hoogte van het plafond, het aantal ventilatoren en dergelijke.

  • Seite 52: Operación Y Mantenimiento

    OPERACIÓN Y MANTENIMIENTO Operación Encienda el ventilador y verifique su funcionamiento. La cadenilla de tiro controla las velocidades del ventilador de la siguiente manera: 1 jalón – rápida; 2 jalones - mediana; 3 jalones - lenta; 4 jalones - apagado. Las velocidades para clima cálido o frío dependen de factores como el tamaño de la habitación, la altura del ventilador, el número de ventiladores, etc.

  • Seite 53: Funcionamento E Manutenção

    FUNCIONAMENTO E MANUTENÇÃO Funcionamento Ligar a ventoinha e verificar o seu funcionamento. A corrente de puxar controla as velocidades da ventoinha da seguinte maneira: 1 puxão – velocidade rápida; 2 puxões - velocidade média; 3 puxões - velocidade lenta; 4 puxões - ventoinha apagada. As velocidades para clima quente ou frio dependem de factores como o tamanho da dependência, a altura da ventoinha, o número de ventoinhas, etc.
  • Seite 54 Drift og vedlikehold Drift Slå på strømmen, og kontroller viftens betjeningsfunksjoner. Nedtrekkskjedet regulerer viften på følgende måte: 1 trekk - høy hastighet; 2 trekk - mellomhastighet; 3 trekk - lav hastighet; 4 trekk - av. Hastighetsinnstilling for varmt og kaldt vær vil avhenge av faktorer som romstørrelse, takhøyde, antall vifter osv.

  • Seite 55: Underhåll

    DRIFT & UNDERHÅLL Drift Slå på elektriciteten och kontrollera fläktens funktion. Kedjekontakten reglerar fläktens hastighet enligt följande: dra i kedjan 1 gång – hög; 2 gånger – medium; 3 gånger – låg; 4 gånger – av. Hastighetsinställningar för varmt eller svalt väder beror på...

  • Seite 56: Käyttö Ja Kunnossapito

    KÄYTTÖ jA KUNNOSSAPITO Käyttö Kytke virta päälle ja tarkasta tuulettimen toiminta. Vedettävä ketjusäädin säätää tuulettimen nopeutta seuraavasti: 1 veto – nopea, 2 vetoa – keskinopea, 3 vetoa – hidas, 4 vetoa – pois päältä. Sopivat nopeusasetukset lämmintä ja kylmää ilmaa varten riippuvat mm. huoneen koosta, korkeudesta ja tuulettimien määrästä. Liukukytkimellä ohjataan suuntaa eteen- tai taaksepäin.

  • Seite 57: Drift Og Vedligeholdelse

    DRIFT OG VEDLIGEHOLDELSE Drift Tænd for strømforsyning og check ventilatorens funktion. Trekkæden kontrollerer ventilatorens hastigheder på følgende made: 1 træk – høj; 2 træk – medium; 3 træk – lav; 4 træk – sluk. Hastigheds stillinger ved varmt eller koldt vejr afhænger af forhold såsom rummets størrelse, loftets højde, antal af ventilatorer m.m.

  • Seite 58: Obsługa I Konserwacja

    OBSŁUGA I KONSERWACjA Obsługa Włącz wentylator i sprawdź jego działanie. Łańcuch do pociągania kontroluje prędkość wentylatora w następujący sposób: 1 pociągnięcie - wysoka prędkość; 2 pociągnięcia – średnia prędkość; 3 pociągnięcia – niska prędkość; 4 pociągnięcia – wyłączony. Ustawienia prędkości przy ciepłej i zimnej pogodzie zależą od czynników, takich jak wielkość pomieszczenia, wysokość sufitu, ilość wentylatorów, itd. Przełącznik suwakowy kontroluje kierunek, do przodu lub do tyłu.

  • Seite 59: Техническое Обслуживание

    Управление и техническое обслуживание Управление Включить вентилятор и проверить его работу. Скорость вращения вентилятора можно контролировать с помощью цепи следующим образом: Потянуть за цепь 1 раз – вентилятор вращается на быстрой скорости; 2 – на средней; 3 – на низкой; 4 – вентилятор выключен. Скорость вращения...
  • Seite 60 Експлуатація та технічне обслуговування Експлуатація Увімкніть живлення та перевірте функціонування вентилятора. Швидкість обертання вентилятора регулюється за допомогою ланцюжка наступним чином: 1 потягування - висока; 2 потягування - середня; 3 потягування - низька; 4 потягування - вимикання. Настройки швидкості для теплої або холодної...

  • Seite 61: Kasutamine Ja Hooldus

    Kasutamine ja hooldus Kasutamine Lülitage elektritoide sisse ja kontrollige ventilaatori tööd. Tõmbeketi abil juhitakse ventilaatori kiirust järgmiselt: 1 tõmme - kiire; 2 tõmmet - keskmine; 3 tõmmet - aeglane; 4 tõmmet - väljalülitamine. Kiiruse seadmine sooja ja külma ilma korral sõltub sellistest teguritest nagu ruumi suurus, laekõrgus, ventilaatorite arv jne.
  • Seite 62 Izmantošana un apkope Izmantošana Ieslēdziet strāvu un pārbaudiet ventilatora darbību. Vilkšanas ķēde kontrolē ventilatora ātrumus šādi: 1 pavilkšana – augsts; 2 pavilkšanas – vidējs; 3 pavilkšanas - zems; 4 pavilkšanas –izslēgts. Ātruma iestatījumi siltam vai vēsam laikam ir atkarīgi no dažādiem faktoriem, piemēram, istabas lieluma, griestu augstuma, ventilatoru skaita utt.
  • Seite 63 Veikimas ir priežiūra Veikimas Įjunkite elektros energijos tiekimą ir patikrinkite, ar veikia ventiliatorius. Traukoma grandinėlė reguliuoja ventiliatoriaus greitį: 1 patraukimas – greitai; 2 patraukimai – vidutiniškai, 3 patraukimai – lėtai; 4 patraukimai – išjungta. Šilto arba šalto oro greičio nustatymai priklauso nuo įvairių veiksnių, pvz.: kambario dydžio, lubų aukščio, ventiliatorių skaičiaus ir kt. Slankiojantis jungiklis reguliuoja kryptį, pirmyn ar atgal.

  • Seite 64: Prevádzka A Údržba

    PREVÁDZKA A ÚDRŽBA Prevádzka Zapnite prívod prúdu a pozorujte ventilátor. Rýchlosť, ktorou sa bude ventilátor otáčať, môžete regulovať pomocou ovládacej retiazky nasledovne: jedno potiahnutie - vysoká rýchlosť; potiahnite dvakrát – stredná rýchlosť, potiahnite trikrát – nízka rýchlosť; potiahnite štyrikrát – ventilátor sa vypne. Nastavenie rýchlosti pri teplejších alebo chladnejších poveternostných podmienkach závisí...

  • Seite 65: Provoz A Údržba

    Provoz a údržba Provoz Zapněte napájení a zkontrolujte chod ventilátoru. Tažný řetěz řídí rychlost ventilátoru takto: 1. zatažení - vysoká rychlost; 2. zatažení - střední; 3. zatažení - nízká; 4. zatažení - vypnuto. Nastavení rychlosti pro teplé nebo studené počasí závisí na faktorech, jako je velikost místnosti, výška stropu, počet ventilátoru, apod.

  • Seite 66: Delovanje In Vzdrževanje

    Delovanje in vzdrževanje Delovanje Vklopite ventilator in preverite njegovo delovanje. S potezno verižico lahko nastavljate naslednje hitrosti ventilatorja: 1 poteg - velika hitrost; 2 potega - srednja hitrost; 3 potegi - nizka hitrost; 4 potegi - izklop ventilatorja. Najbolj primerna hitrost ventilatorja v toplem ali hladnem vremenu je odvisna od velikosti prostora, višine stropa, števila ventilatorjev, itd.

  • Seite 67: Upotreba I Održavanje

    Upotreba i održavanje Upotreba Uključite struju pa provjerite rad ventilatora. Brzina rada ventilatora se regulira poteznim lančićem: 1 potez - brzo; 2 poteza - srednje; 3 poteza - sporo; 4 poteza - isključeno. Postavke ventilatora za toplo ili hladno vrijeme ovise o raznim faktorima kao što je veličina prostorije, visina stropa, broju ventilatora itd..

  • Seite 68: Kezelés És Karbantartás

    Kezelés és karbantartás Kezelés Kapcsolja be a készüléket, és ellenőrizze a ventilátor működését. A ventilátor sebessége a húzólánccal szabályozható, a következő módon: 1 húzás - gyors; 2 húzás - közepes; 3 húzás - lassú; 4 húzás - kikapcsolva. A meleg, illetve hideg időjárásnak megfelelő beállítás a helyiség méretétől, a mennyezet magasságától, a ventilátorok számától, stb.

  • Seite 69: Търсене На Повреди

    ЕКСПЛОАТАЦИЯ И ПОДДРЪЖКА Експлоатация Включете електричеството и наблюдавайте вентилатора. Скоростта на въртене се регулира чрез верижката за дърпане по следния начин: едно дръпване-висока скорост; две дръпвания – средна скорост; три дръпвания – ниска скорост; четири дръпвания - спиране. Настройките на скоростта за топли или студени атмосферни условия зависят от различни фактори, напр. големина на стаята, височина...
  • Seite 70 EXPLOATARE SI INTRETINERE Exploatare Conectati curentul electric si observati ventilatorul. Viteze rotatiei se regleaza de ajutorul lantului de tras in felul urmator: tras odata-viteza mare; tras de doua ori-viteze mijlocie; tras de trei ori-viteza mica; tras de patru ori-oprit. Reglajul vitezei pt. atmosfere calde sau reci depinde de diferiti factori, ca de exemplu camera, inaltimea tavanulu, numarul de ventilatoare s.a.m.d.
  • Seite 71 Χειρισμός και Συντήρηση Λειτουργία Ανοίξτε το ρεύμα και ελέγξτε τη λειτουργία του ανεμιστήρα. Το τράβηγμα της αλυσίδας ελέγχει τις ταχύτητες του ανεμιστήρα ως εξής: 1 τράβηγμα – υψηλή ταχύτητα, 2 τραβήγματα – μεσαία, 3 τραβήγματα – αργή, 4 τραβήγματα - κλείνει. Οι ρυθμίσεις ταχύτητας για ζεστό ή κρύο...
  • Seite 72 İŞLEYİŞ & BAKIM İşleyiş Pervaneyi çalıştırınız ve işleyişini kontrol ediniz. Çekme zincir pervane hızını şu şekilde kontrol etmektedir: 1 kere – yüksek; 2 kere – orta; 3 kere – düşük; 4 kere – kapalı. Sıcak ya da soğuk hava için odanın büyüklüğü, tavanın yüksekliği, pervane sayısı ve benzerleri gibi durumlar göz önüne alınarak pervane hızı...
  • Seite 73 GS-26-GW-MountainGale-WH16...
  • Seite 74 GS-26-GW-MountainGale-WH16...
  • Seite 75 GS-26-GW-MountainGale-WH16...
  • Seite 76 Westinghouse Lighting Corporation Krefelder Strasse 562 D-41066 Mönchengladbach / Germany , WESTINGHOUSE, and INNOVATION YOU CAN BE SURE OF are trademarks of Westinghouse Electric Corporation. Used under license by Westinghouse Lighting All rights reserved. Made in China...
