Omnimount U2-T Benutzerhandbuch

Medium flat panel mount with tilt

Werbung

U2-T
Medium Flat Panel Mount with Tilt
Instruction Manual
EN
Manual De Instrucciones
ES
FR
Manuel D'instructions
DE
Benutzerhandbuch
NL
Instructiehandleiding
IT
Manuale Di Istruzioni
PL
Instrukcja Obsługi
CZ
Návod K Obsluze
HU
Kezelési Kézikönyv
GK
Εγχειριδιο Οδηγιων
PT
Manual De Instruções
DA
Brugervejledning
FI
Asennusopas
SV
Monteringsanvisning
RO
Manual Cu Instrucţiuni
BL
Ръководство За Работа
ET
Juhend
LV
Lietošanas Pamācība
LT
Naudojimo Instrukcija
SL
Navodila
SK
Návod Na Obsluhu
RU
Руководство По Эксплуатации
TR
Talimat Kilavuzu
NO
Bruksanvisning
AR
‫آﺘﻴﺐ اﻟﺘﻌﻠﻴﻤﺎت‬
CN
说明手册
JP
取扱説明書
EN
Images may differ from actual product
ES
El producto real puede variar respecto a la
imagen mostrada.
FR
Le produit réel peut différer de l'illustration.
DE
Abbildung weicht möglicherweise von
tatsächlichem Produkt ab.
NL
De afbeelding kan verschillend zijn van het
eigenlijke product.
IT
L'immagine può non corrispondere al prodotto
effettivo.
PL
Rzeczywisty produkt może się różnić od
przedstawionego na ilustracji.
CZ
Obrázek se může od skutečného produktu lišit.
HU
A kép eltérhet a tényleges terméktől.
GK
Η εικόνα μπορεί να διαφέρει από το προϊόν που
έχετε.
PT
As imagens poderão divergir do produto real
DA
Billederne kan variere fra det faktiske produkt
OM10045
ULN #
U2-T = L27-1003582-manual-031808vC
PN #
FI
Kuvat voivat erota itse tuotteesta
SV
Bilder kan skilja sig från befintlig produkt
RO
Este posibil ca imaginile să difere faţă de produsul real
BL
Възможно е изображенията да се различават от
продукта в действителност
ET
Pildid võivad tegelikust tootest erineda
LV
Attēli var atšķirties no pašreizējā izstrādājuma
LT
Paveikslėliai gali skirtis nuo tikrojo produkto
SL
Slike se lahko razlikujejo od dejanskega izdelka
SK
Obrázky sa môžu od skutočného produktu odlišovať.
RU
Изображение товара, представленное в этом
документе, может отличаться от реального внешнего
вида товара.
TR
Resimler, gerçek ürünle farklılık gösterebilir
NO
Bildene kan variere i forhold til det faktiske produktet
AR
‫ﻗﺪ ﺗﺨﺘﻠﻒ اﻟﺼﻮر ﻋﻦ اﻟﻤﻨﺘﺞ اﻟﻔﻌﻠﻲ‬
CN
示图可能与实际产品不同
JP
画像は実際の製品とは異なる場合があります。

Werbung

loading

Inhaltszusammenfassung für Omnimount U2-T

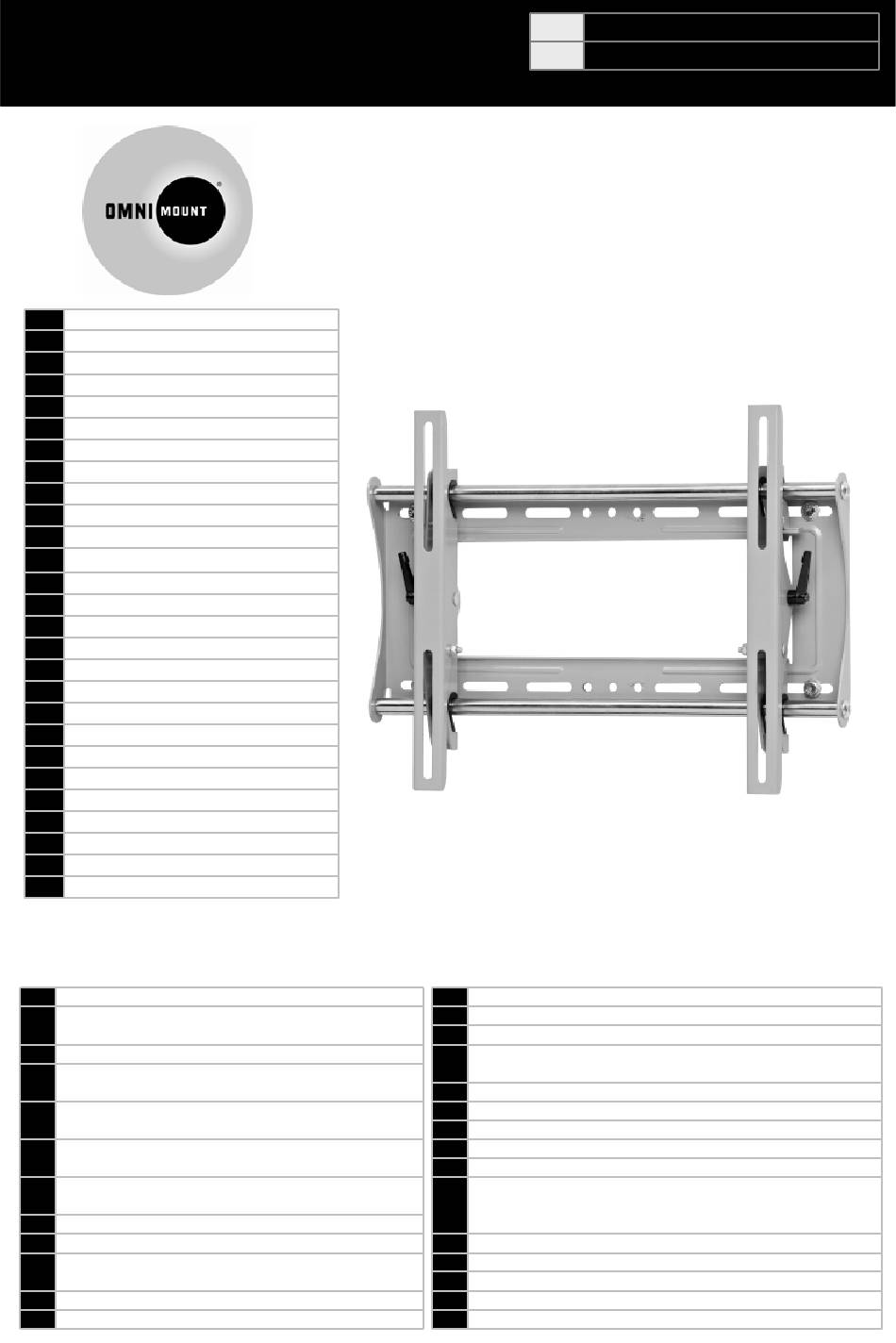

  • Seite 1 U2-T OM10045 ULN # U2-T = L27-1003582-manual-031808vC PN # Medium Flat Panel Mount with Tilt Instruction Manual Manual De Instrucciones Manuel D’instructions Benutzerhandbuch Instructiehandleiding Manuale Di Istruzioni Instrukcja Obsługi Návod K Obsluze Kezelési Kézikönyv Εγχειριδιο Οδηγιων Manual De Instruções Brugervejledning...
  • Seite 2 L’installateur doit s’assurer que la structure/surface du mur d’installation et les chevilles d’ancrage utilisées peuvent supporter sans danger le poids de tous les équipements. Ce produit ne doit pas être utilisé pour un usage autre que ceux spécifiés par OmniMount. Ce produit peut contenir des pièces mobiles. Veuillez l'utiliser avec prudence.
  • Seite 3 Installeer of monteer het product niet als het product of de bevestigingsmiddelen beschadigd zijn of ontbreken. Als u vervangingsonderdelen nodig heeft, kunt u contact opnemen met de OmniMount-klantendienst op het nummer 800.668.6848 of via e-mail op info@omnimount.com. Internationale klanten dienen contact op te nemen met een plaatselijke leverancier.
  • Seite 4 Nie instalować, ani nie przeprowadzać montażu, jeśli produkt lub urządzenie jest uszkodzone lub go brakuje. Jeśli potrzebne są części zapasowe, należy skontaktować się z działem obsługi klienta firmy OmniMount pod numerem telefonu 800-668-6848 lub adresem e-mail info@omnimount.com. Klienci w różnych krajach powinni skontaktować się z lokalnym dystrybutorem w celu uzyskania pomocy.
  • Seite 5 Om du inte förstår instruktionerna eller har problem och frågor vänligen kontaka en kvalificerad fackman. Personer som bor i Nordamerika kan kontakta OmniMount kundservice på 800.668.6848 eller info@omnimount.com. Installera eller montera inte produkten om den är skadad eller delar saknas. Om reservdelar krävs kontakta OmniMount kundservice på 800.668.6848 eller Info@omnimount.com. Internationella kunder måste kontaka en lokal distributör för assistans.
  • Seite 6 Ikke begynn å installere eller montere hvis produktet eller noen av delene er skadet eller mangler. Hvis du har behov for reservedeler, må du ta kontakt med OmniMounts kundetjeneste på 800 668 6848 eller info@omnimount.com. Internasjonale kunder må kontakte en lokal distributør for å...
  • Seite 7 Neveiciet uzstādīšanu vai monāžu, ja izstrādājums vai aparatūra ir bojāta vai to trūkst. Ja nepieciešamas rezerves detaļas, sazinieties ar OmniMount klientu apkalpošanas dienestu pa tālruni 800 668 6848 vai sūtiet e-pasta ziņojumu uz info@omnimount.com. Starptautiskie klienti var saņemt palīdzību, sazinoties ar vietējo preču izplatītāju.
  • Seite 8 ZRANENIE ALEBO SMRŤ. PRED ZAČIATKOM INŠTALÁCIE SI PREČÍTAJTE NASLEDUJÚCE VAROVANIA. V prípade, že pokynom nerozumiete, máte nejaké pripomienky alebo otázky, kontaktujte kvalifikovaného technika. Zákazníci so sídlom v Severnej Amerike môžu kontaktovať oddelenie služieb zákazníkom spoločnosti OmniMount na čísle 800.668.6848 alebo na e-mailovej adrese info@omnimount.com.
  • Seite 9 WEIGHT CAPACITY MAXIMUM WEIGHT CAPACITY POUNDS (LBS) KILOGRAMS (KG) MÁXIMA CAPACIDAD DE PESO LIBRAS (LB) KILOGRAMOS (KG) CAPACITE DE CHARGE MAXIMALE LIVRES (LB) KILOGRAMMERS (KG) CAUTION COMPLETE UNIT (SINGLE STUD) 30 (LBS) 13 (KG) COMPLETE UNIT (DUAL STUD) 80 (LBS) 36 (KG) USE WITH PRODUCTS LARGER THAN THE MAXIMUM WEIGHT AND SIZE MAY RESULT IN INSTABILITY CAUSING POSSIBLE INJURY.
  • Seite 10 Cross Reference Contents Before < 2008 NOTE: If Parts List Does Not Match Box Contents, Please See Next Page for Cross Reference Information! Monitor Kit L-V-vA Pouch # Part # Description Philips screws M4 x 15mm Philips screws M4 x 35mm Philips screws M4 x 50mm Philips screws M5 x 15mm Philips screws M5 x 35mm...
  • Seite 11 Cross Reference Contents After > 2008 Monitor Kit L-V-vA Pouch # Part # Description Philips screws M4 x 15mm Philips screws M4 x 35mm Philips screws M4 x 50mm Philips screws M5 x 15mm Philips screws M5 x 35mm Philips screws M5 x 50mm Philips screws M6 x 15mm Philips screws M6 x 35mm Philips screws M6 x 50mm...
  • Seite 12 Tools Wood Pilot Masonry Pilot Pilot Hole Size Pilot Drill Depth Pilot Hole Size Pilot Drill Length 7/32” 3” 3/8” 3” 5 mm 75 mm 10 mm 75 mm Tools Needed Not included Herramientas necesarias No se incluye Outils requis Non inclus Benötigte Werkzeuge Nicht im Lieferumfang enthalten...
  • Seite 13 WOOD STUD WALL INSTALLATION Find stud and mark edge and center locations. Ubique el panel y marque las ubicaciones de los bordes y el centro. Repérez l'emplacement d'une poutre, puis marquez l'emplacement des bords et du centre de cette poutre. Suchen Sie den Balken und markieren Sie Ränder und Mitte.
  • Seite 14 WOOD STUD WALL INSTALLATION Use wall plate to mark mounting location. Use la placa de pared para marcar el lugar donde se realizará la instalación. Utilisez la plaque murale pour marquer l'emplacement de montage. Verwenden Sie die Wandplatte, um die Montagestelle zu markieren.
  • Seite 15 MASONRY WALL INSTALLATION Concrete Wall Installation Drill pilot hole Instalación en pared de hormigón Realice el agujero guía Installation sur mur en béton Percez le trou de guidage Montage an Betonwand Bohren Sie die Vorbohrung Boor een montagegat Installatie op betonnen muur Trapanare il foro pilota Installazione su muro di cemento Wywierć...
  • Seite 16 Step 1 Pritvirtinkite sieninę plokštę Mount wall plate Τοποθετήστε την πλάκα τοίχου Ploščica za pritrditev na steno Coloque la placa de pared Placa de montagem na parede Pripevnite nástennú dosku Montez la plaque murale Montér vægpladen Установите стеновую пластину Montieren Sie die Wandplatte Seinäasennuslevy Duvar plakasını...
  • Seite 17 Step 2 Loosen Fastener Ξεβιδώστε τον σφιγκτήρα Atlaisvinti tvirtinimo elementą Afloje el sujetador Soltar aperto Zrahljajte objemko Desserrez l'attache Løsgør fæstneren Uvoľnite upevnenie Lösen Sie die Befestigung Löysää kiinnitintä Ослабьте крепление Draai de bevestiging los Lossa fäste Kıskacı Gevşetin Allentare il dispositivo di fissaggio Slăbiţi dispozitivul de fixare Løsne holderen Poluzuj zapięcie...
  • Seite 18 CAUTION! - SCREWS BOTTOMING OUT **NOTE** WHEN INSTALLING FLAT PANEL TV DO NOT OVER TIGHTEN SCREWS AND MAKE SURE THAT SCREWS DO NOT BOTTOM OUT IN MOUNTING HOLES! CAUTION Attention: If screw "bottoms out" use washers (not included) to take up slack Atención: Si el tornillo hace tope, utilice arandelas (no se incluyen) para ajustarlo al máximo.
  • Seite 19 Step 3 (OPTIONAL) Optional Opcional Optionnel Optional Optioneel Opzionale Opcjonalne Volitelné Választható Προαιρετικό Opcional Valgfrit Valinnainen Valfri Opţional Допълнителен Valikuline Pēc izvēles Pasirinktinis Izbirno Voliteľné Дополнительно İsteğe Bağlı Valgfritt ‫اﺧﺘﻴﺎري‬ 可选 オプション Use spacers for recessed mounting holes or to access A/V inputs Use los espaciadores para agujeros de montaje empotrados o para acceder a las entradas de A/V Utilisez les entretoises sur les trous de montage encastrés ou pour accéder aux entrées A/V Verwenden Sie Abstandhalter für zurückversetzte Montagebohrungen oder um A/V-Eingänge zu erreichen...
  • Seite 20 Step 3 (CONTINUED) M-A – M-L Attach monitor using monitor hardware, M-A, M-B, etc… Coloque la pantalla utilizando los materiales de instalación de la pantalla, M-A, M-B, etc… Installer le moniteur avec les fixations de moniteur, M-A, M-B, etc… Bringen Sie den Bildschirm mit den Bildschirm-Befestigungsteilen M-A, M-B usw. an. Bevestig monitor via monitor hardware, M-A, M-B, enz…...
  • Seite 21 Step 4 Push Πιέστε Stumti Presione Pressionar Pritisnite Enfoncer (pousser) Tryk Zatlačiť Drücken Työnnä Нажать Duwen Pressa İtin Spingere Împingeţi Trykk Wciśnij Натиснете ‫اﺿﻐﻂ‬ Zatlačit Lükake 轻 Tolja Pabīdiet 押す...
  • Seite 22 Step 5 Hang with monitor attached Cuelgue con el monitor adherido. Accrochez avec le moniteur installé. Mit dem befestigten Monitor aufhängen. Hang op terwijl de monitor is bevestigd. Appendere con lo schermo attaccato. Powieś z przymocowanym monitorem. Zavěste s připevněným monitorem. Függessze fel a monitorral együtt.
  • Seite 23 Step 6 Push Presione Enfoncer (pousser) Drücken Duwen Spingere Wciśnij Zatlačit Tolja Πιέστε Pressionar Tryk Työnnä Pressa Împingeţi Натиснете Lükake Pabīdiet Stumti Pritisnite Zatlačiť Нажать İtin Trykk ‫اﺿﻐﻂ‬ 轻 押す Not included No se incluye Non inclus Nicht im Lieferumfang enthalten Niet inbegrepen Non incluso Nie należy do zestawu...
  • Seite 24 Step 7 Adjust to Desired Location or Tilt Ajuste a la inclinación o ubicación deseada Secure Tilt Position Ajustez à la position désirée ou inclinez Posición de inclinación firme An die gewünschte Position anpassen oder neigen Bloquer le mécanisme d'inclinaison Stel in op de gewenste plaats of kantel Neigungsposition arretieren Regolare la posizione o l'inclinazione come desiderato...
  • Seite 25 OmniMount will not be liable for any damages arising out of the use of, or inability to use, OmniMount products. OmniMount bears no responsibility for incidental or consequential damages. This includes, but is not limited to, any labor charges for the repair of OmniMount products performed by anyone other than OmniMount.
  • Seite 26 GARANTIE. AVVERTENZA PER GLI UTENTI RESIDENTI AL DI FUORI DEGLI STATI UNITI: LA GARANZIA PER I PRODOTTI OMNIMOUNT È VALIDA SOLO PER I PRODOTTI ACQUISTATI NEGLI STATI UNITI. PER ACQUISTI AL DI FUORI DEGLI STATI UNITI, CONTATTARE IL DISTRIBUTORE PER IL VOSTRO PAESE PER RICHIEDERE INFORMAZIONI RELATIVE ALLA GARANZIA DISPONIBILE NEL VOSTRO PAESE.
  • Seite 27 KONTAKTA DISTRIBUTÖREN I DITT LAND FÖR SPECIFIK GARANTIINFORMATION. NOTIFICARE PENTRU CLIENŢII DIN AFARA STATELOR UNITE: GARANŢIA PRODUSULUI OMNIMOUNT SE APLICĂ NUMAI LA PRODUSELE ACHIZIŢIONATE ÎN STATELE UNITE. PENTRU ACHIZIŢIILE ÎN AFARA STATELOR UNITE, CONTACTAŢI DISTRIBUITORII DE ŢARĂ PENTRU INFORMAŢII DESPRE GARANŢIE SPECIFICE ŢĂRII RESPECTIVE.
  • Seite 28 ‫ﺷﻜﺮ ا ً ﻟﺸﺮاﺋﻚ ﻣﻨﺘﺠﺎت أوﻣﻨﻴﻤﺎوﻧﺖ‬ (AR) Arabic OmniMount Systems, Inc. 8201 South 48th Street Phoenix, AZ 85044-5355 1-800-MOUNT-IT (1-800-668-6848) www.omnimount.com All trademarks are the property of their respective companies. OmniMount is a registered trademark of OmniMount Systems, Inc. © 2006...
