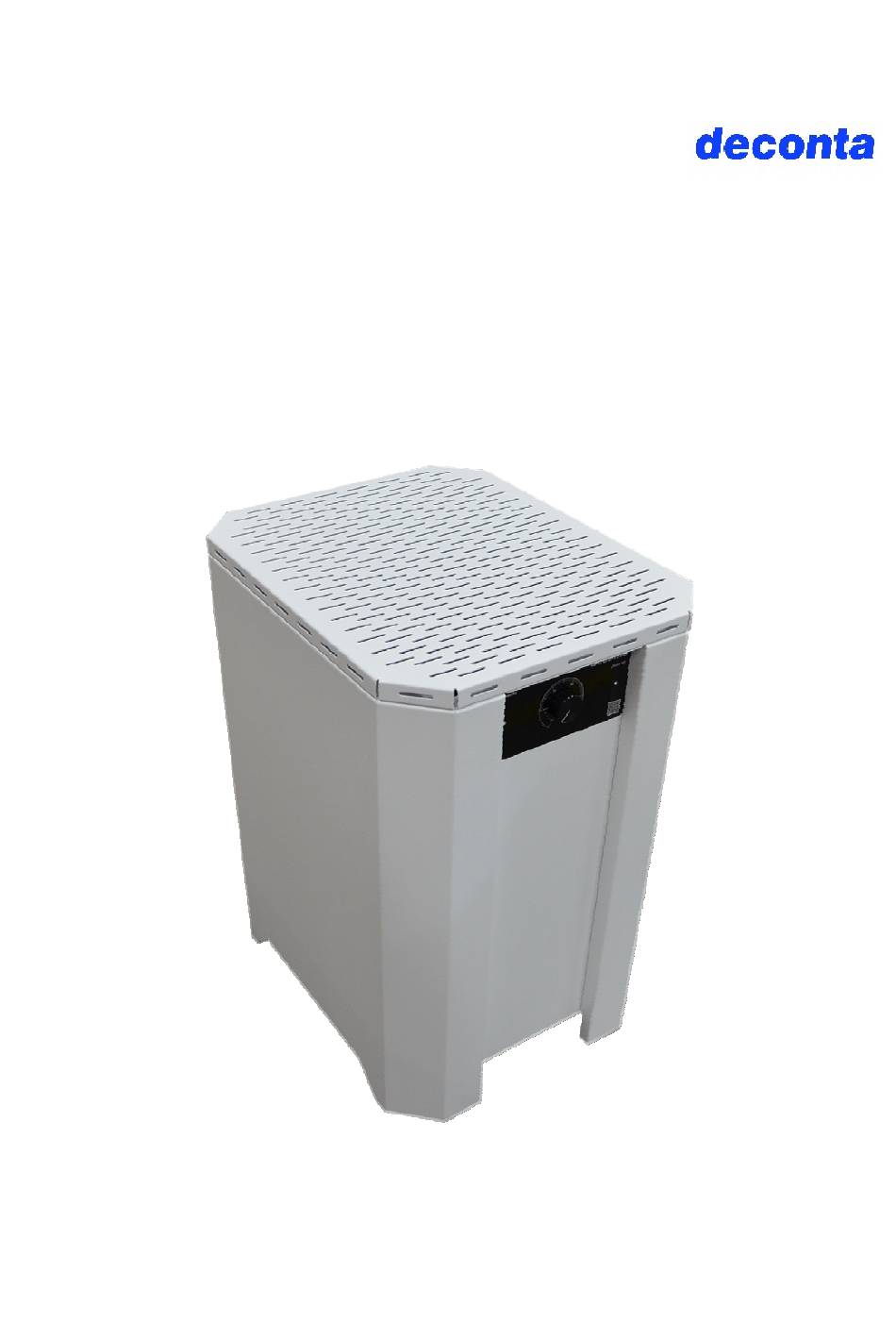

- Seite 1 Original-Betriebsanleitung Luftreiniger R mini...
- Seite 3 Neuerstellung Sollten Sie Fehler oder Unklarheiten feststellen, bitten wir Sie, uns dies mitzuteilen. Des Weiteren sind wir für Hinweise und Anregungen dankbar. Bitte wenden Sie sich an: deconta GmbH Im Geer 20 46419 Isselburg Tel.: +49 287491 91560 Fax: +49 2874 915611 E-Mail: info@deconta.com...
-
Seite 5: Inhaltsverzeichnis
Inhalt Hinweise zum Lesen ............5 Abkürzungen, Synonyme, Zeichen ............5 Risikominderung durch Benutzerinformation ........... 5 Rechtliche Regelungen ..........9 Haftungsausschluss ................. 9 Geltende Richtlinien ................. 9 Sicherheit ..............9 ... - Seite 6 Spannungsführende Geräteteile ............32 Geräte-Entsorgung ............33 Anlagen zur Dokumentation ........34 12.1 Typenschild ................... 34 12.2 EG-/EU-Konformitätserklärung nach der Niederspannungsrichtlinie 2014/35/EU ..........35 4 / 36 Original-Betriebsanleitung Revision 0 Luftreiniger R mini...
-
Seite 7: Hinweise Zum Lesen
Hinweise zum Lesen Abkürzungen, Synonyme, Zeichen 1 Hinweise zum Lesen 1.1 Abkürzungen, Synonyme, Zeichen Abkürzung/ Bedeutung Synonym Persönliche Schutzausrüstung Elektromagnetische Verträglichkeit BetrSichV Betriebssicherheitsverordnung DGUV Deutsche gesetzliche Unfallversicherung Gerät Luftreiniger R 300 silent ICNIRP International Commission on Non-Ionizing Radiation Protection Zeichen Bedeutung ... - Seite 8 Geringfügige oder mäßige Verletzungen VORSICHT können eintreten, wenn die Gefährdung nicht vermieden wird. nicht Allgemeine Hinweise sowie Anwender- Hinweis sicherheits- Tipps und Arbeitsempfehlungen für einen relevant effizienten und störungsfreien Betrieb. 6 / 36 Original-Betriebsanleitung Revision 0 Luftreiniger R mini...
-
Seite 9: Warnhinweis
Hinweise zum Lesen Risikominderung durch Benutzerinformation Warnhinweis SIGNALWORT Dieser Warnhinweistext nennt die Quelle der Gefährdung und den Bereich der Wirksamkeit. Dieser Warnhinweistext nennt die Folgen. Diese Anweisung nennt die Abhilfe (Möglichkeiten zur Vermeidung etc.). Diese Betriebsanleitung enthält in mehreren Kapiteln Warnhinweise. Ein Warnhinweis warnt Sie immer vor einer unmittelbar drohenden Gefahr. -
Seite 11: Rechtliche Regelungen
Rechtliche Regelungen Haftungsausschluss 2 Rechtliche Regelungen 2.1 Haftungsausschluss Bei Zweckentfremdung, falscher Bedienung oder nicht fachgerechter Reparatur wird keine Haftung für evtl. Schäden übernommen. Ebenso sind Garantieleistungen in sol- chen Fällen ausgeschlossen. 2.2 Geltende Richtlinien Siehe EG-Konformitätserklärung im Kapitel 12. Sicherheit 3.1 Bestimmungsgemäße Verwendung Der Luftreiniger dient zur gezielten Verbesserung der Luftqualität in medizinischen, öf-... -
Seite 12: Vernünftigerweise Vorhersehbare Fehlanwendung
die Nichteinhaltung der Bestimmungen und Vorschriften im Verwenderland und der gesetzlichen Bestimmungen und Unfallverhütungsvorschriften im Umgang mit dem Gerät, das Betreiben des Gerätes außerhalb der technischen Daten. 3.2 Gerät 3.2.1 Netzschalter Abb. 1 Netzschalter 10 / 36 Original-Betriebsanleitung Revision 0 Luftreiniger R mini... -
Seite 13: Kennzeichen Auf Dem Gerät
Sicherheit Sicherheitshinweise Der Netzschalter des Gerätes befindet sich auf der Unterseite am Kaltgerätean- schluss. Bei Nichtgebrauch ist das Gerät auszuschalten oder vom Stromnetz zu tren- nen. 3.2.2 Kennzeichen auf dem Gerät An dem Gerät sind sicherheitsgerichtete Informationen in Form von Piktogrammen und/oder Aufschriften angebracht. -
Seite 14: Nach Der Quelle Der Gefährdung
Das Gerät darf beim Reinigen nie mit Wasser in Berührung kommen. Während des Betriebes die Luftansaug- und Austrittsöffnungen nicht abdecken. Gerät während längerer Unterbrechung mit dem Netzschalter abschalten. Verschüttete Stoffe sofort aufnehmen. 12 / 36 Original-Betriebsanleitung Revision 0 Luftreiniger R mini... -
Seite 15: Nach Der Lebensphase
Eine Montage ist somit nicht erforderlich. Bei sichtbarer Beschädigung, das Gerät nicht in Betrieb nehmen. Setzen Sie sich umgehend mit der deconta GmbH in Verbindung. Bei der Aufstellung des Gerätes auf einen ebenen und standfesten Untergrund achten. - Seite 16 Umwelt. Hinweis Die Entsorgung von verbrauchten Filtern unterliegt unter Umständen bestimmten Vorschriften oder Gesetzen, wenn damit schädliche Substanzen gefiltert werden. Filter sind gemäß den gesetzlichen Bestimmungen zu entsorgen. 14 / 36 Original-Betriebsanleitung Revision 0 Luftreiniger R mini...
-
Seite 17: Nach Dem Ort Der Gefährdung
Das Berühren einer defekten Netzanschlussleitung kann zu schweren oder tödlichen Verletzungen führen. Netzanschlussleitung nicht beschädigen (z. B. durch Überfahren, Zerren, Quetschen). Netzanschlussleitung regelmäßig auf Beschädigungen prüfen. Defekte Netzanschlussleitung vor dem weiteren Gebrauch durch den deconta- Service oder eine Elektrofachkraft ersetzen lassen. Revision 0 Original-Betriebsanleitung... -
Seite 19: Gerätebeschreibung
Gerätebeschreibung Lieferumfang 4 Gerätebeschreibung 4.1 Lieferumfang Zum Lieferumfang eines Luftreinigers gehört, unabhängig davon, ob ein Gerät gekauft oder gemietet wurde, sofern keine anderen Vereinbarungen getroffen wurden: Luftreiniger HEPA-Filter (bereits im Gerät eingebaut) Vorfilter (bereits im Gerät eingebaut) ... -
Seite 20: Volumenstrom (Bei 100% Leistung)
HEPA-Filter groß Vorfilter 25% Normalbetrieb 50% Normalbetrieb 75% Intensivbetrieb 100% Intensivbetrieb * Die Werte wurden in 1 Meter Abstand zum Gerät ermittelt, die Grundlautstärke be- trug 33 dB (A). 18 / 36 Original-Betriebsanleitung Revision 0 Luftreiniger R mini... -
Seite 21: Bestellnummern Ersatzfilter
Gerätebeschreibung Bestellnummern Ersatzfilter 4.3 Bestellnummern Ersatzfilter Abb. 2 Position der Filter Benennung HEPA-Filter Art.-Nr. AU3664 Vorfilter Art.-Nr. BO2088 Revision 0 Original-Betriebsanleitung 19 / 36 Luftreiniger R minimini... -
Seite 22: Filterbeschreibung /Klassifizierung
70 °C / 100 % RF (relative Feuchte) Griffschutz beidseitig Die von deconta eingesetzten HEPA Filter erreichen nach EN1822 einen Abscheide- grad > 99.995% (H14) bei dem auf dem Filterzeugnis angegebenen Volumenstrom. Bei höheren Volumenströmen wir die Filterleistung, gemessen nach EN1822 geringer ausfallen. -
Seite 23: Stromanschluss
Gerätebeschreibung Stromanschluss 4.4 Stromanschluss Das Gerät nur an Wechselstrom 230 Volt anschließen. 4.5 Bedien- und Anzeigeelemente Abb. 3 Potentiometer Pos. Benennung Potentiometer zur Leistungsregelung Revision 0 Original-Betriebsanleitung 21 / 36 Luftreiniger R minimini... -
Seite 25: Transport
Das Gerät vor jedem Transport von den Energiequellen trennen. 6 Montage Bei sichtbarer Beschädigung, das Gerät nicht in Betrieb nehmen. Setzen Sie sich umgehend mit der deconta GmbH in Verbindung. Bei der Aufstellung des Gerätes auf einen ebenen und standfesten Untergrund achten. -
Seite 27: Inbetriebnahme
Inbetriebnahme Warnhinweise 7 Inbetriebnahme Das Gerät ist nach dem Einschalten (Netzschalter betätigen) betriebsbereit.. 7.1 Warnhinweise 7.1.1 Netzanschlusskabel WARNUNG Stromschlag durch defekte Netzanschlussleitung. Das Gerät ist über den Hausanschluss mit dem Stromnetz verbunden. Schon bei einem geringfügigen Standortwechsel können Kabel und Leitungen beschädigt werden. -
Seite 29: Betrieb Und Bedienung
Verletzungen führen. Netzanschlussleitung nicht beschädigen (z. B. durch Überfahren, Zerren, Quetschen). Netzanschlussleitung regelmäßig auf Beschädigungen prüfen. Defekte Netzanschlussleitung vor dem weiteren Gebrauch durch den deconta- Service oder eine Elektrofachkraft ersetzen lassen. Revision 0 Original-Betriebsanleitung 27 / 36... -
Seite 30: Betriebsarten
Betrieb und Bedienung Betriebsarten 8.2 Betriebsarten Der Luftreiniger R mini wird manuell über ein Potentiometer geregelt. 2 Leistungsbereiche: - Normalbetrieb 0 - 60 % - Intensivbetrieb 60 - 100 % (Turbo) Abb. 4 Potentiometer Pos. Benennung Potentiometer zur Leistungsregelung 28 / 36... -
Seite 31: Filterwechsel
9 Filterwechsel 9.1 Warnhinweise Hinweis Wir empfehlen das Tragen von geeigneter Schutzkleidung (FFP2-Maske und Einweghandschuhe) 9.1.1 Spannungsführende Geräteteile WARNUNG Stromschlag durch spannungsführende Geräteteile. An dem Gerät liegt eine Versorgungsspannung von 230 V an. Das Berühren von leitenden Teilen führt zu einem tödlichen Stromschlag. ... -
Seite 32: Wechsel Von Vorfilter, Und Hepa-Filter
Gerät auf den Kopf stellen. Abb. 5 Unterseite des Gerätes Rändelmutter der beiden Vorfilterhalter lösen und die Halter so verdrehen, dass der Filter entnommen werden kann. Abb. 6 Rändelmutter und Vorfilterentnahme 30 / 36 Original-Betriebsanleitung Revision 0 Luftreiniger R mini... -
Seite 33: Abb. 7 Flügelschrauben Und Filterspannleisten
Filterwechsel Wechsel von Vorfilter, und HEPA-Filter Flügelschrauben (4 Stück) der Filterspannleisten losschrauben und Spannleisten entfernen. Abb. 7 Flügelschrauben und Filterspannleisten HEPA-Filter nach oben entnehmen. Abb. 8 HEPA-Filter entnehmen Revision 0 Original-Betriebsanleitung 31 / 36 Luftreiniger R minimini... -
Seite 34: Reinigung
Vor der Reinigung ziehen Sie bitte den Netzstecker aus der Steckdose. Für die Reini- gung verwenden Sie ein trockenes, weiches Tuch. Chemische Lösungs- und Reini- gungsmittel sollten Sie vermeiden, weil diese die Oberfläche und/oder Beschriftungen des Geräts beschädigen können. 32 / 36 Original-Betriebsanleitung Revision 0 Luftreiniger R mini... -
Seite 35: Geräte-Entsorgung
Geräte-Entsorgung Warnhinweise 11 Geräte-Entsorgung Umweltschäden vermeiden Dieses Symbol auf dem Produkt, der Bedienungsanleitung oder der Verpackung weist darauf hin, dass dieses Produkt am Ende seiner Lebensdauer nicht über den norma- len Haushaltsabfall entsorgt werden darf. Es muss einer Sammelstelle für das Recycling von elektrischen und elektronischen Geräten zugeführt werden. -
Seite 36: Anlagen Zur Dokumentation
12 Anlagen zur Dokumentation 12.1 Typenschild deconta GmbH Im Geer 20 46419 Isselburg Bezeichnung: Luftreiniger Typ: R mini Baujahr: 2021 Typnummer: Netzanschluss: 230 V, 50 Hz Leistung: 220 W Standby: 1,3 W Abb. 9 Typenschild Das Typenschild nennt die Mindestangaben des Gerätes. Die Mindestangaben wur-... -
Seite 37: Eg-/Eu-Konformitätserklärung Nach Der Niederspannungsrichtlinie 2014/35/Eu
Hiermit erklären wir, dass das nachfolgend bezeichnete Gerät aufgrund seiner Konzipierung und Bau- form sowie in der von uns in Verkehr gebrachten Ausführung den einschlägigen grundlegenden Si- cherheits- und Gesundheitsanforderungen der EG-Richtlinien entspricht. Bezeichnung: Luftreiniger R mini Ident.-Nr.: Typ.-Nr. Kom.-Nr.:... - Seite 38 Abb. 6 Rändelmutter und Vorfilterentnahme ..............30 Abb. 7 Flügelschrauben und Filterspannleisten .............. 31 Abb. 8 HEPA-Filter entnehmen ..................31 Abb. 9 Typenschild ......................34 36 / 36 Original-Betriebsanleitung Revision 0 Luftreiniger R mini...
- Seite 39 Diese Betriebsanleitung ist Eigentum von: deconta GmbH Im Geer 20 46419 Isselburg Revision 0 15.02.2021 2021 Weitergabe sowie Vervielfältigung dieser Unterlagen, Verwertung und Mitteilung ihres Inhalts sind nicht gestattet, soweit nicht ausdrücklich zugestanden. Zuwiderhandlungen verpflichten zu Schadenersatz. Alle Rechte für den Fall der Patenterteilung oder Gebrauchsmuster-Eintragung vorbehalten.
